读电子信息大类的都学过模电数电，但在工作中遇到就一脸懵逼了，博主觉得是学校里的知识和实际应用中使用的方法和称谓有差异，导致工作中不认识这些电路，这里博主把工作中常用的电路和书本中的电路做个对应，方便从书本知识到实际应用的过渡。

本文参考的教材是清华大学出版的模电(童诗白 华成英著)第四版

集成运放中的电流源电路

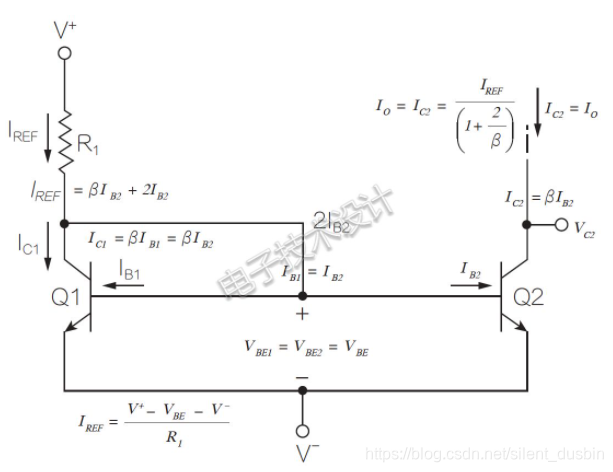

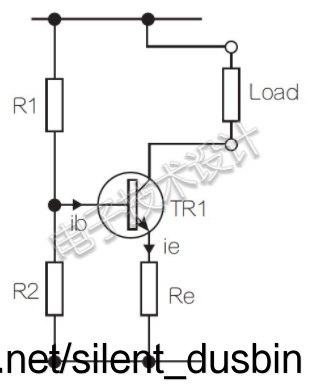

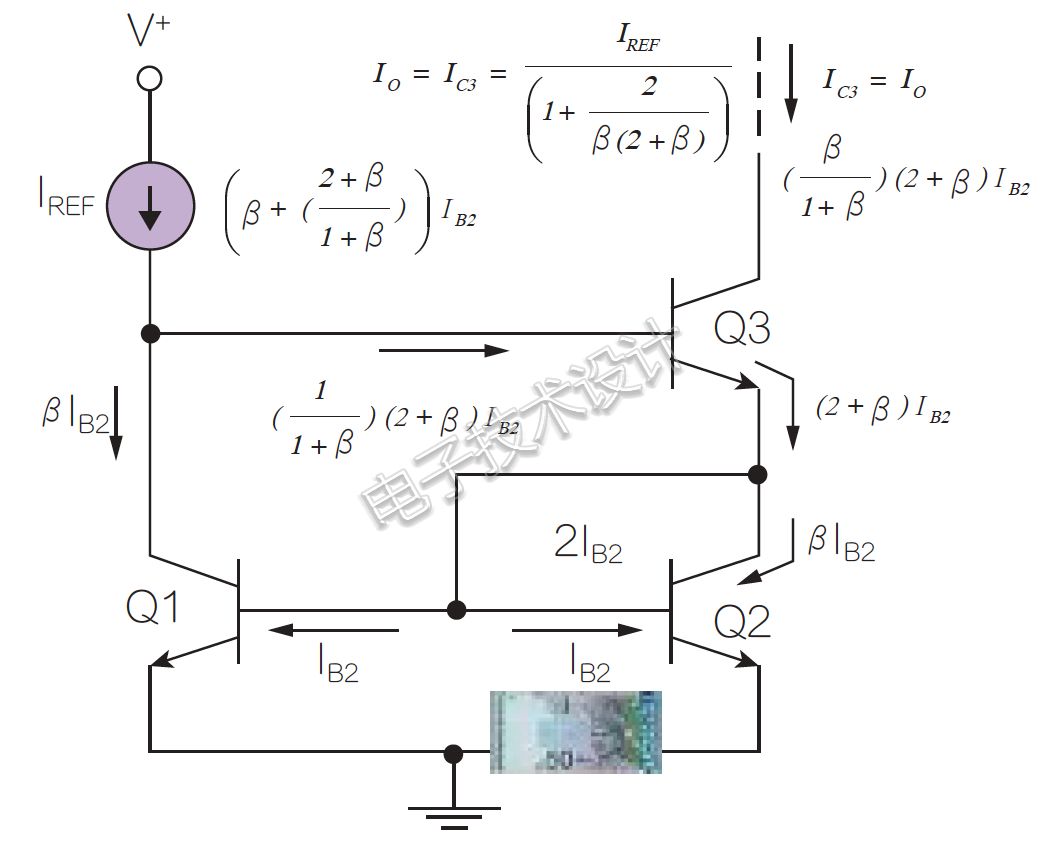

A.镜像电流源/比例电流源/微电流源/威尔逊电流源（书本4.2节）

这些电流源是在集成运放内部出现的电路，主要出现在集成芯片的数据手册里，实际应用不会这么使用，但要理解这些电流源工作的原理，可以参考下面连接
电路解析
在这里插入图片描述
Alt
在这里插入图片描述

B.Howland电流源

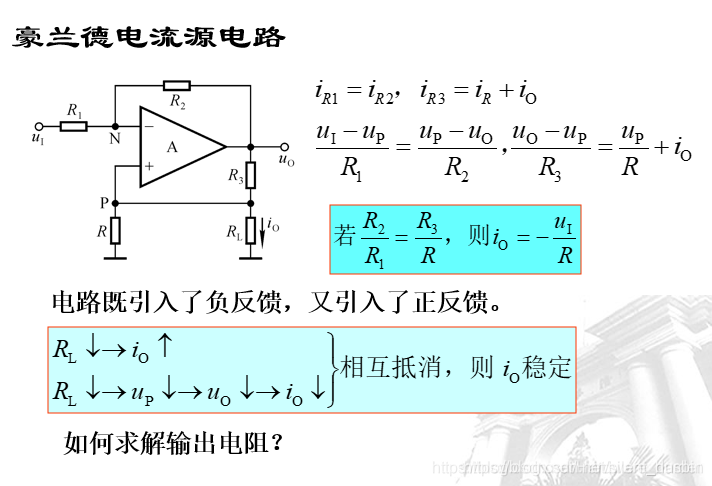

豪兰德电流源电路通过同时引入正反馈和负反馈，使输出电流稳定
参考链接https://blog.csdn.net/Hardware_harder/article/details/105617621
在这里插入图片描述

C.压控电流源分析

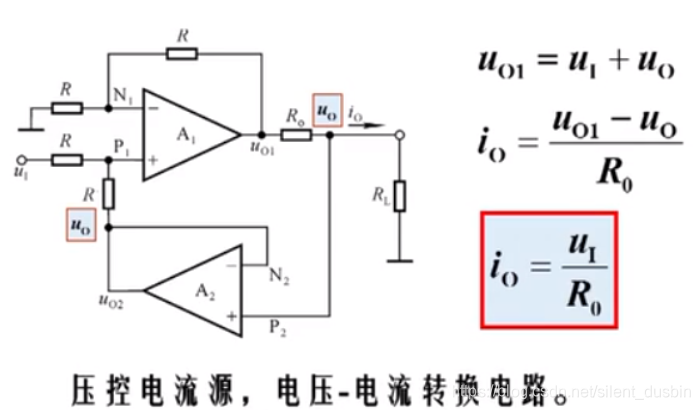

由下图公式可以看出Io的大小取决于输入电压Ui，这样的电流可以有输入电压精确控制，使用场景包括使用DAC将数字量转成电压控制电流大小，变成可由MCU控制电流大小的电流源。但这种电路的输出电流是运放来提供的，实际上运放不能提供大电流，所以应用中还会对电流做修改。
在这里插入图片描述

D.电流源电路的实际应用

Howland电流源在实际中用的很多，但是还不是像书本上这样的使用，常常在输出端增加三极管或MOS管构成的放大电路。原因是运放不能输出太大的电流，所以通过在运放的输出端增加放大电路的方式，达到增大输出功率的效果。

1.使用MOS管接在运放输出级的方式

在这里插入图片描述
在这里插入图片描述

2.使用三极管接在运放输出级的方式

在这里插入图片描述

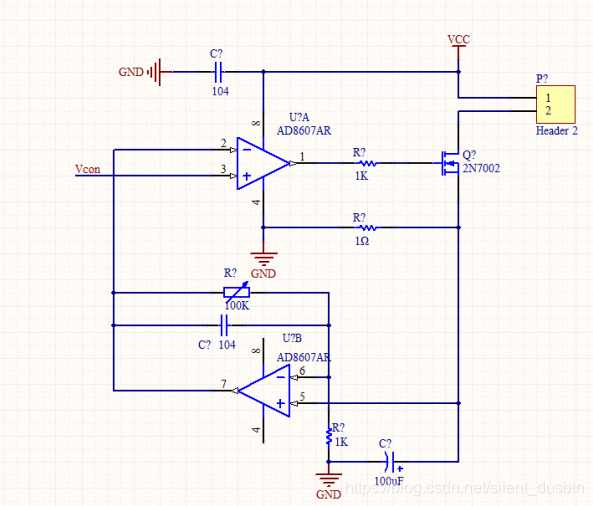

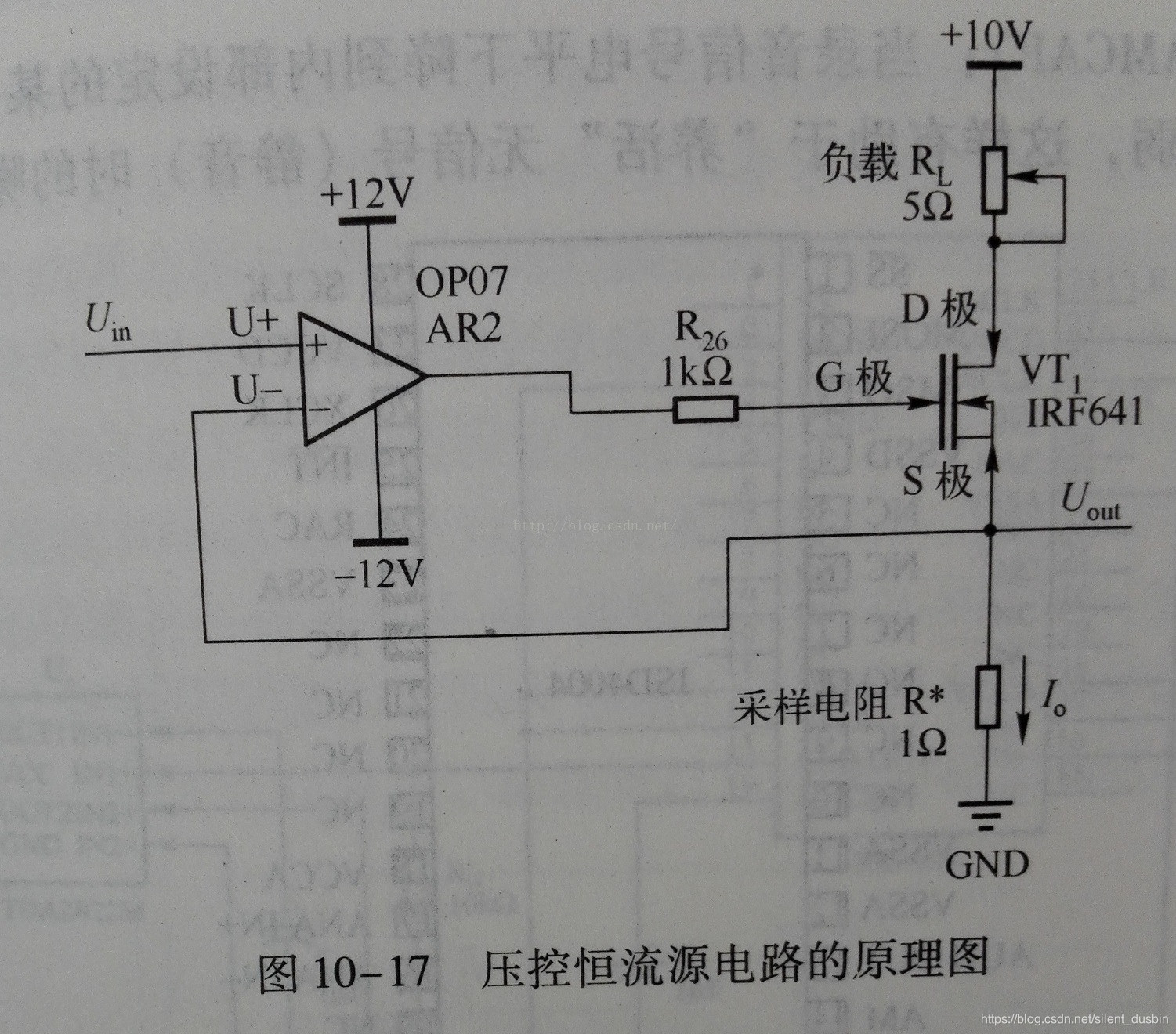

3.使用MOS管的压控电流源方式

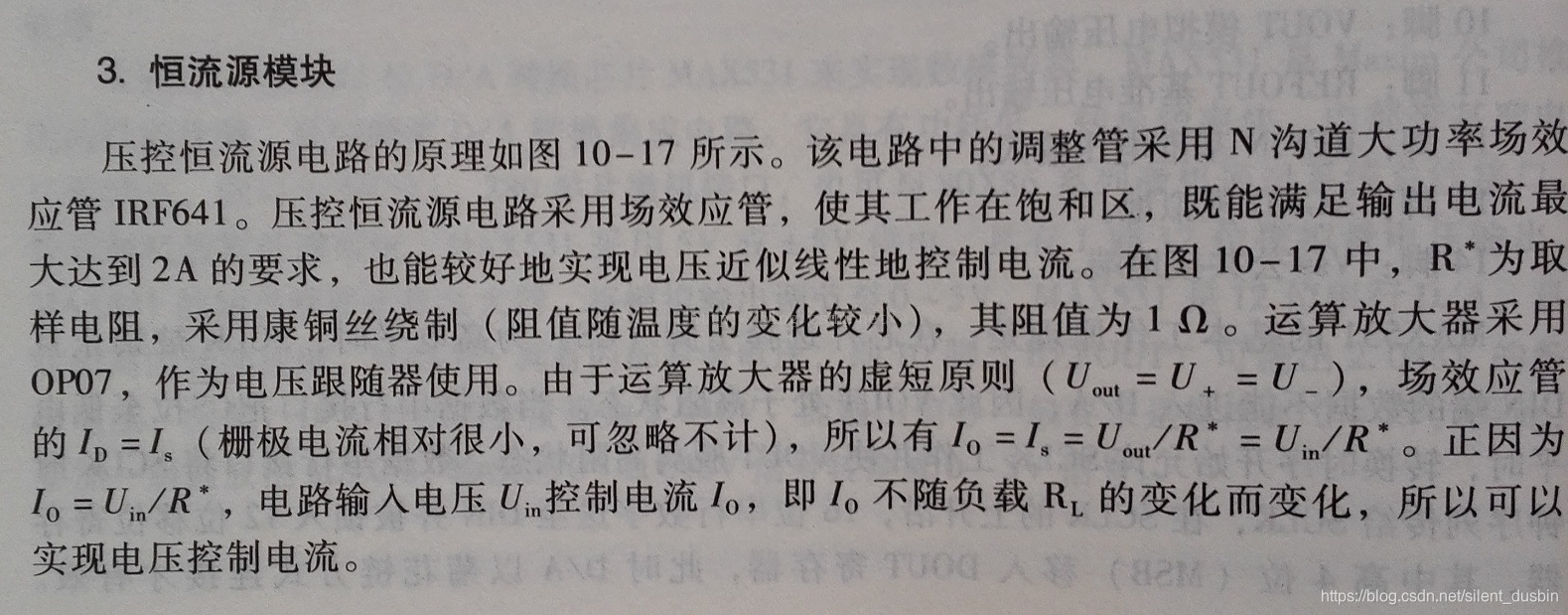

在这里插入图片描述

上面这些就是实际使用的Howland/压控电流源，基本上可以套这个公式 Io = Ui / RL，也就是说输出电流只和输入电压有关，那么就是一个电压控制电流的电流源电路，简称压控电流源。

此部分可参考书本8.4(利用集成运放实现的信号转换电路)
