图论的实际应用

图的应用

最短路径

$$带权图G=<V,E,w>,其中w:E-->R,\forall e\in E,w(e)称作e的权。e=(vi,vj),记w(e)=wij.若vi,vj不相邻,记wij=\infty$$
通路L的权: L的所有边的权之和, 记作w(L)
u和v之间的最短路径: u和v之间权最小的通路

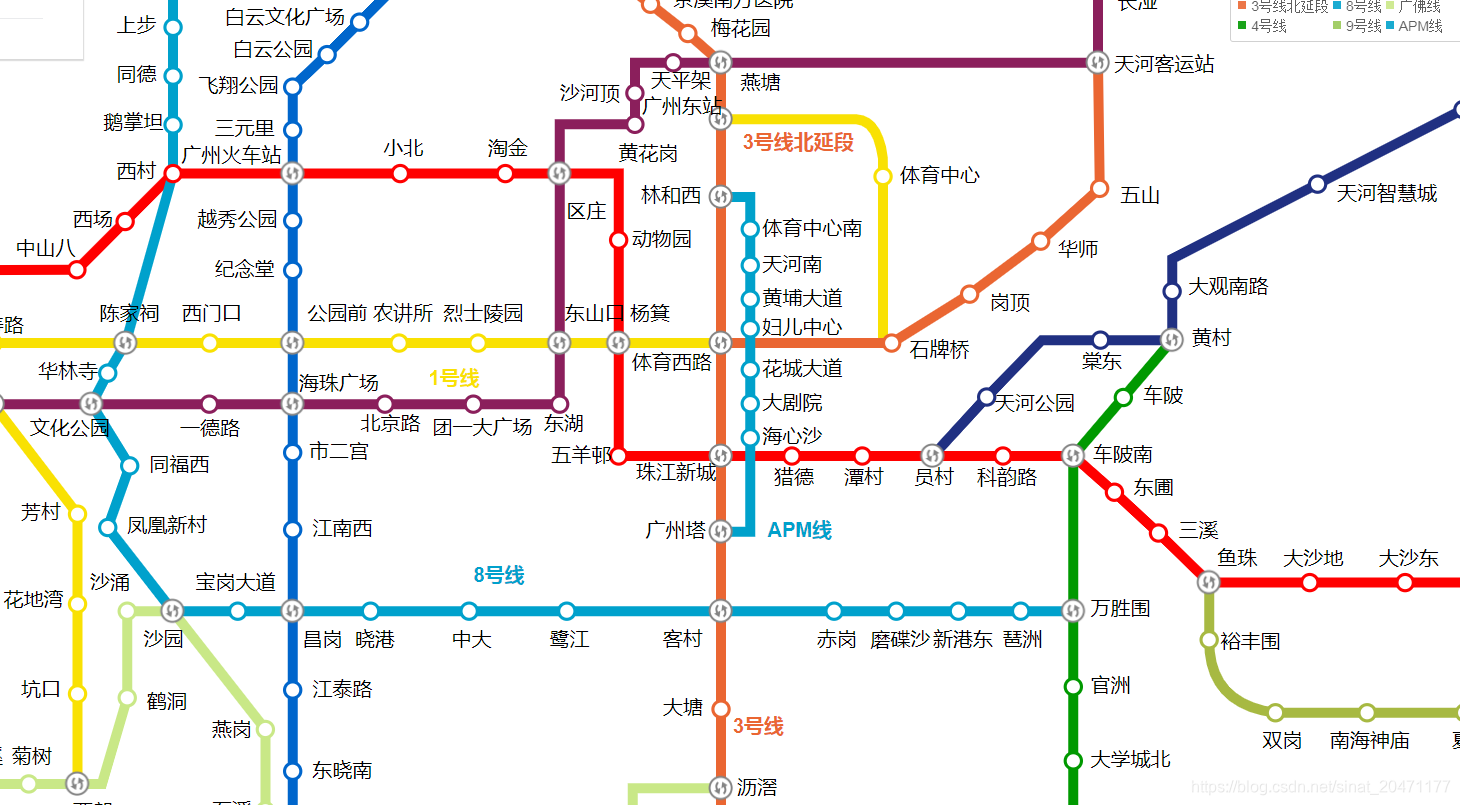

这里的带权图很好理解，举个栗子，就相当于地铁线路，每个站点就是图的顶点，站点之间有通车就画一条边，那么权可以是每段区间的距离、时间、票价等。

而最短路径即为，如果我要从站点A到站点B，如果地铁线路足够多，那么各种换成方案是非常多的，甚至可以绕城一周再回来（一般人不会这么做），通常我们会选择总票价最少的路线，或者时间最少的路线，或者距离最短的路线，而这里就是图论的应用–最少最短即为最短路径。

Dijkstra算法

最常见的求解最短路径的算法即为迪杰斯特拉(Dijkstra)算法，它的主要特点是以起始点为中心向外层层扩展，直到扩展到终点为止。
这篇文章已经讲得很好了：https://blog.csdn.net/wang13342322203/article/details/89377256

举个例子

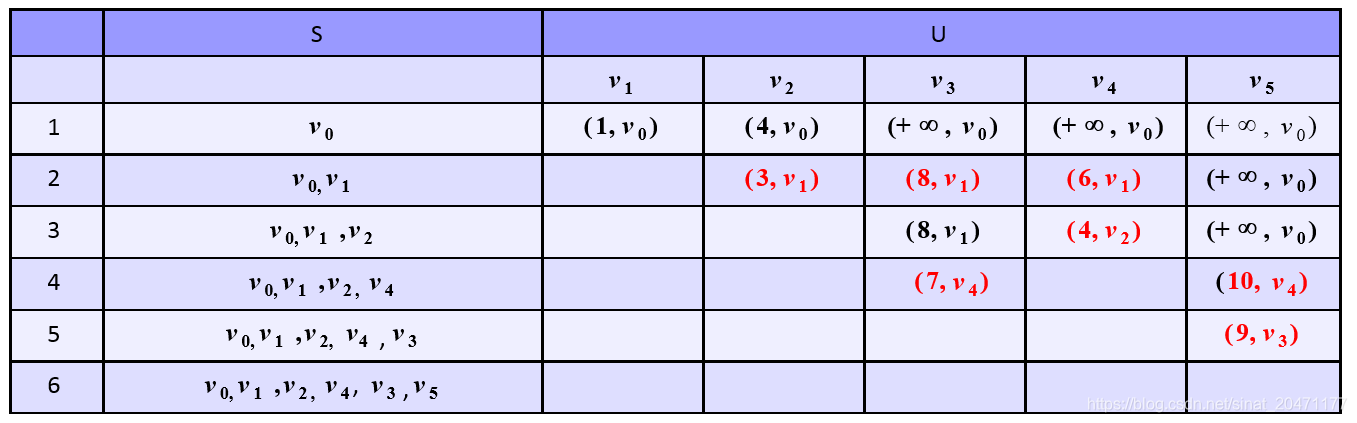

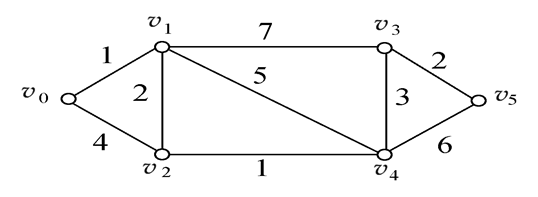

求v0到v5的最短路径

关键路径

首先说一下基本理解
相信大家小时候看见过这样一个问题

煮一个鸡蛋需要5分钟，煮十个鸡蛋需要多久？
答案是：5分钟

因为十个鸡蛋可以同时煮，学术化就是，他们可以并行执行！

在此之上，我们换一下问题：

煮一个鸡蛋需要5分钟，住一个土豆需要10分钟，请问煮10个鸡蛋和2个土豆需要多久？
答案是：10分钟、

因为十个鸡蛋和两个土豆可以同时煮，但是五分钟只能煮熟鸡蛋，土豆仍需五分钟，所以需要十分钟。这里我们可以看出：煮土豆（时间较久）才是关键的。

我们再换一个问题：

假设家里有爸爸妈妈和你三个人，需要做一顿晚饭，晚饭是一个庞大的家务活，于是我们打算分工合作，经其细分为以下几项小家务
杀鸡 30min
洗菜 15min
切菜 10min
炒菜 15min
炖鸡 60min
请问：从做饭开始到结束一共需要多少分钟呢？
答案是：90min

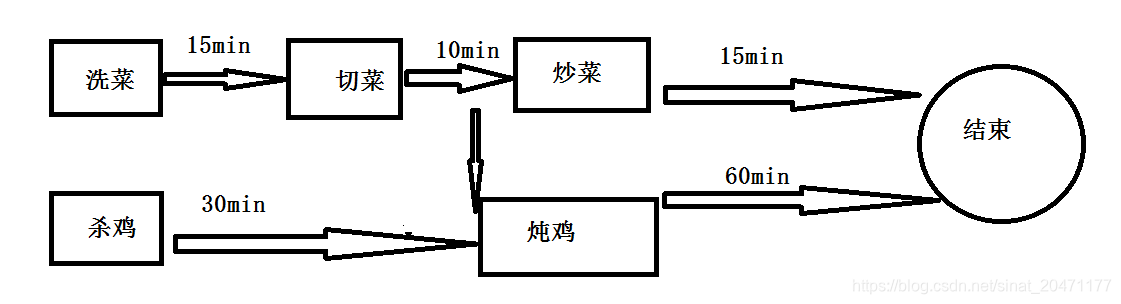

根据前面两个问题我们知道，有些活动是可以同时进行的（毕竟有三个人做家务），比如杀鸡和洗菜就可以同时，但是有些活动是必须在某些活动完成后执行，比如切菜前必须洗菜，炒菜前必须切菜，炖鸡前必须杀鸡和切菜，于是乎：（图有点丑，不要介意）

从可以看出，从做饭开始到吃饭只要90min就可以了。
其中，炖鸡要等洗菜切菜结束（15+10=25min）以及杀鸡（30min）因为二者同时，所以炖鸡需要等待30min，那么这里关键活动为杀鸡（时间比较久），而后炖鸡和炒菜也可以同时，其中炖鸡比较久，所以炖鸡结束一共花费（30+60 =90 min）

这里说明，有家务要一起做，分工合作，不要翘腿等吃的。

将以上问题学术化描述就是我们关键路径应用。

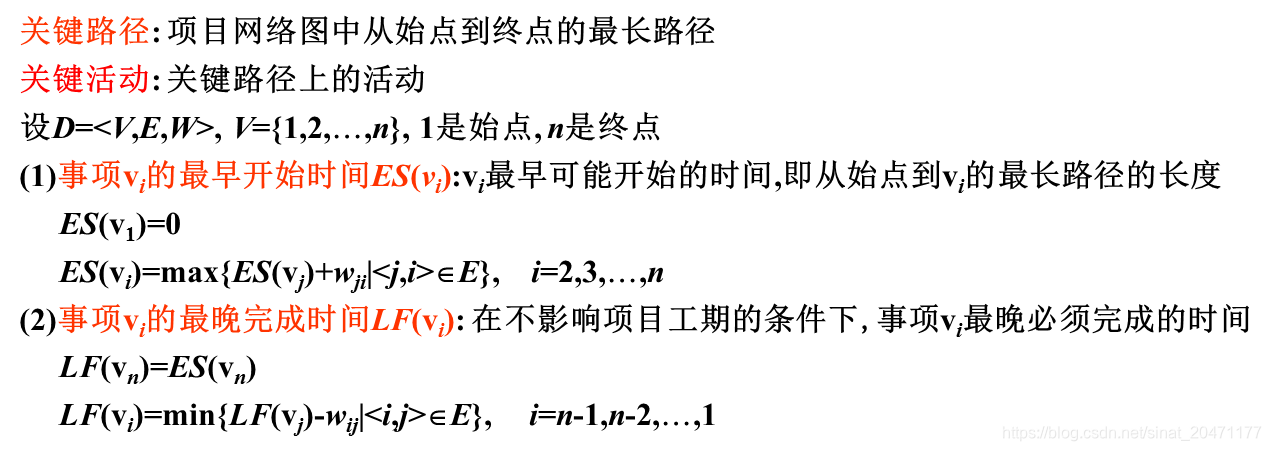

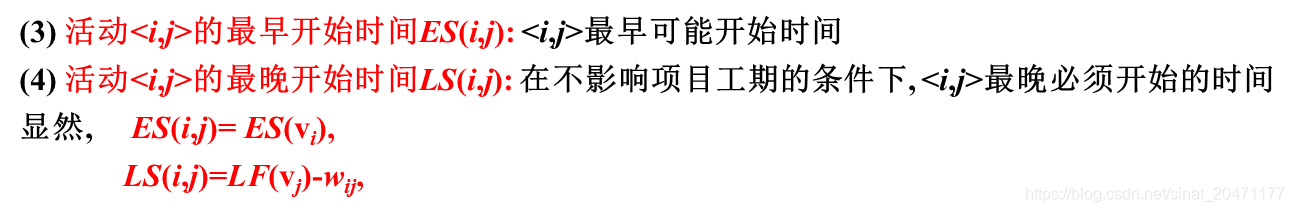

基本概念

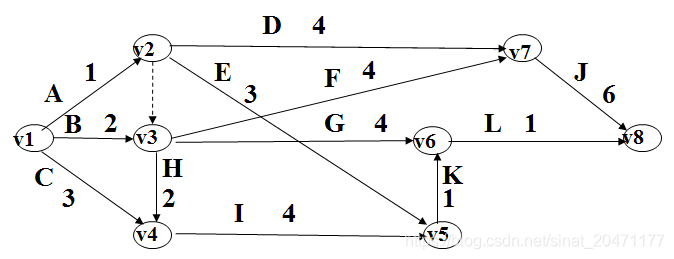

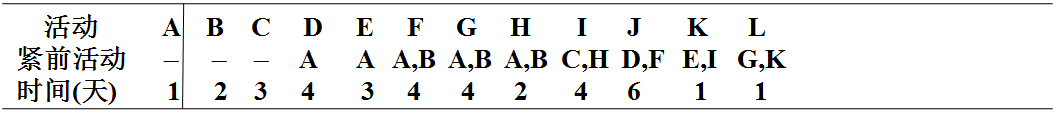

看个例子

这里紧前活动就是必须在某活动完成后执行（相当于切菜前必须洗菜）

求这个例子的关键路径

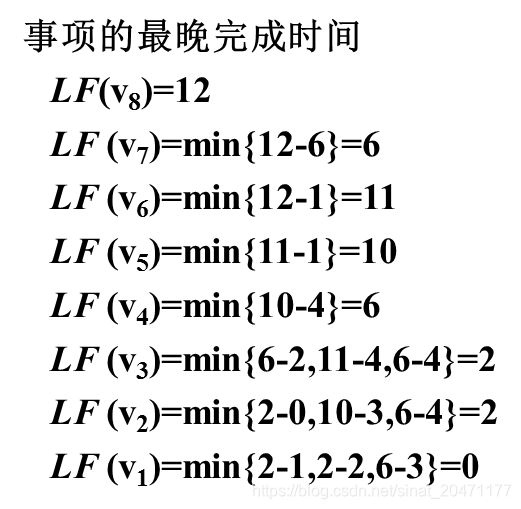

于是可以得到：

总工期:12天 关键路径: v1v3v7v8 关键活动: B,F,J
关键路径：ES=LF

染色问题

先来考虑一个实际问题：

学生会下设6个委员会, 第一委员会={张, 李, 王}, 第二委员会={李, 赵, 刘}, 第三委员会={张, 刘, 王}, 第四委员会={赵, 刘, 孙}, 第五委员会={张, 王}, 第六委员会={李, 刘, 王}。 每个月每个委员会都要开一次会, 为了确保每个人都能参加他所在的委员会会议, 这6个会议至少要安排在几个不同时间段?

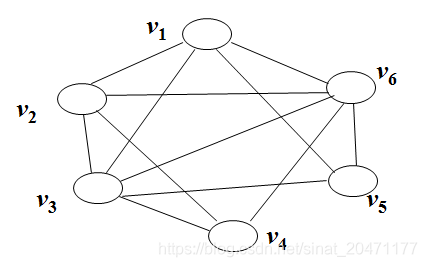

对于此类问题，我们可以将委员会看做顶点，若委员会存在相同成员就连一个边，可得：

那么问题可以改变为：

如何用最少的颜色给顶点着色，使得相邻的顶点（有边连接的）不同色？
答案：至少要4个时段
第1时段:一,四
第2时段:二,五
第3时段:三
第4时段:六

这既是着色问题！

定义 设无向图G无环, 对G的每个顶点涂一种颜色，使相邻的顶点涂不同的颜色，称为图G的一种点着色,简称着色。若能用k种颜色给G的顶点着色， 则称G是k-可着色的。
图的着色问题: 用尽可能少的颜色给图着色。

着色问题经常用来解决冲突问题。

再看一个例子：

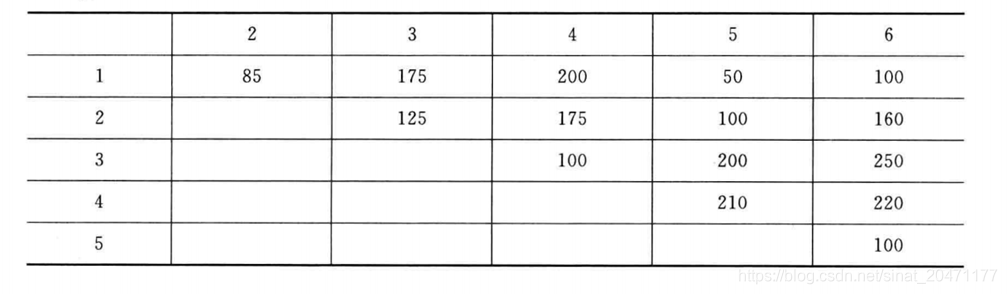

假设两家电视台相距不超过150千米就不能使用相同的频率，下表列出6家电视台之间的距离，它们至少需要使用多少种不同的频率？

答案是：3.
你猜猜是为什么？
