【LVGL-Flex布局和Grid布局】

■ Flex 布局

Flex 布局，是一种可以简便、完整、响应式地实现各种页面布局， 它是 CSS 的一个重点应用。
flexbox 一次只能处理一个维度上的元素布局，一行或者一列，Grid 布局是一种二维布局
在 lv_conf.h 文件中把 LV_USE_FLEX 配置项置 1 即可启用 Flex 布局

■ 主轴 : 是定义对象的放置方向的

主轴的定义	描述
LV_FLEX_FLOW_ROW	将子类们排成一行并不换行
LV_FLEX_FLOW_ROW_WRAP	将子类们排成一行并换行
LV_FLEX_FLOW_ROW_REVERSE	将子类们排成一行并不换行且顺序相反
LV_FLEX_FLOW_ROW_WRAP_REVERSE	将子类们排成一行并换行且顺序相反
LV_FLEX_FLOW_COLUMN	将子类们排成一列并不换行
LV_FLEX_FLOW_COLUMN_WRAP	将子类们排成一列并换行
LV_FLEX_FLOW_COLUMN_REVERSE	将子类们排成一列并不换行且顺序相反
LV_FLEX_FLOW_COLUMN_WRAP_REVERSE	将子类们排成一列并换行且顺序相反

■ 演示一：LV_FLEX_FLOW_ROW

■ 演示二：LV_FLEX_FLOW_ROW_WRAP

■ 演示三：LV_FLEX_FLOW_ROW_REVERSE

■ 演示四：LV_FLEX_FLOW_ROW_WRAP_REVERSW

■ 演示五：LV_FLEX_FLOW_COLUMN

■ 演示六：LV_FLEX_FLOW_COLUMN_WRAP

■ 演示七：LV_FLEX_FLOW_COLUMN_REVERSE

■ 演示八：LV_FLEX_FLOW_COLUMN_WRAP_REVERSE

■ 交叉轴 : 交叉轴垂直于主轴

■ 主轴为行，交叉轴就是列

■ 主轴为列，交叉轴就是行

■ Flex 布局使用

使用 Flex 布局有两种方式，
第一种是使用 lv_obj_set_layout 函数方法设置对象启用 Flex 布局，
第二种是使用 lv_obj_set_flex_flow 函数启用 Flex 布局。

void lv_mainstart(void)
{
	/* 第一种方式 */
	static lv_style_t style;
	lv_style_init(&style);
	lv_style_set_flex_flow(&style, LV_FLEX_FLOW_ROW_WRAP);

	/* 设置 Flex 布局 */
	lv_style_set_layout(&style, LV_LAYOUT_FLEX);
	lv_obj_t* cont = lv_obj_create(lv_scr_act());
	lv_obj_set_size(cont, 300, 220);
	lv_obj_add_style(cont, &style, 0);

	/* 第二种方式 */
	lv_obj_t* cont_row = lv_obj_create(lv_scr_act());
	lv_obj_set_size(cont_row, 300, 220);
	lv_obj_align(cont_row, LV_FLEX_FLOW_ROW, 0, 5);

	/* 设置 Flex 布局 */
	lv_obj_set_flex_flow(cont_row, LV_FLEX_FLOW_ROW_WRAP);
	lv_obj_align_to(cont_row, cont, LV_ALIGN_OUT_RIGHT_TOP, 20, 0);
	uint32_t i;

	for (i = 0; i < 10; i++) {
		lv_obj_t* obj;
		lv_obj_t* label;

		/* 在 cont 容器中添加 btn 对象 */
		obj = lv_btn_create(cont);
		lv_obj_set_size(obj, 100, LV_PCT(100));
		label = lv_label_create(obj);
		lv_label_set_text_fmt(label, "Item: %u", i);
		lv_obj_center(label);

		/* 在 cont_row 容器中添加 btn 对象 */
		obj = lv_btn_create(cont_row);
		lv_obj_set_size(obj, 100, LV_PCT(100));
		label = lv_label_create(obj);
		lv_label_set_text_fmt(label, "Item: %u", i);
		lv_obj_center(label);
	}
}

■ Flex 对齐

设置 flex 元素沿主轴方向和交叉轴方向的对齐方式以及它们之间的空间分配。

lv_obj_set_flex_align(obj, main_place, cross_place, track_cross_place)
obj 指向设置对齐的对象
main_place 主轴上的对象对齐
cross_place 交叉轴上的对象对齐
track_cross_place 行/列交叉轴上的对象对齐

main_place、 cross_place 和 track_cross_place 形参的转入值如下表所示：

配置项	描述
LV_FLEX_ALIGN_START	水平方向左上和垂直上方向上（默认）
LV_FLEX_ALIGN_END	水平方向右侧和垂直底部
LV_FLEX_ALIGN_CENTER	居中
LV_FLEX_ALIGN_SPACE_EVENLY	任何两个对象之间的间距（ 它们的边缘空间相等） ，但不适用于 track_cross_place 形参
LV_FLEX_ALIGN_SPACE_AROUND	对象在轨道上均匀分布，周围空间相等，但不适用于 track_cross_place 形参
LV_FLEX_ALIGN_SPACE_BETWEEN	对象在轨道上均匀分布：第一个对象在开始行 ， 最后 一个 项目 在结 束 行 ， 但不 适用 于track_cross_place 形参

track_cross_place 形参只能传入 LV_FLEX_ALIGN_START、 LV_FLEX_ALIGN_END 和LV_FLEX_ALIGN_CENTER 配置项，

■ main_place 形参

■ track_cross_place 形参

■ cross_place 形参

cross_place 形参一般在子类对象具有不同的高度时会起作用。

■ flex-grow 属性

LVGL 提供了 lv_obj_set_flex_grow 函数来设置，
第一个形参指向要增长的对象，
第二个形参表示增长的倍数，

例如 有400 像素剩余空间和 3 个对象增长，它们设置分别为 1、 1 和 2，所以它们的宽度分别为 100，100 和 200 像素，如下图所示

注意： lv_obj_set_flex_grow 函数的第二个形参为 0 时禁用 grow 属性。

■ Flex 条文的样式函数

函数	描述
lv_style_set_flex_flow()	设置 Flex 流动布局
lv_style_set_flex_main_place()	设置主轴
lv_style_set_flex_cross_place()	设置交叉轴
lv_style_set_flex_track_place()	设置轨道轴
lv_style_set_flex_grow()	设置增长

■ Flex 间隙

Flex-gap属性用来设置元素列之间的间隔（gutter）大小，例如修改对象之间的最小空间，
可以在 flex 容器样式上设置以下属性：
① pad_row： 设置行之间的填充。
② pad_column：设置列之间的填充。
如果读者不希望对象之间有任何填充，可调用 lv_style_set_pad_column(&row_container_sty
le,0)函数设置

■ Grid布局

flexbox 一次只能处理一个维度上的元素布局，一行或者一列，Grid 布局是一种二维布局
在 lv_conf.h 文件中把 LV_USE_GRID 配置项置 1 即可启用 Flex 布局

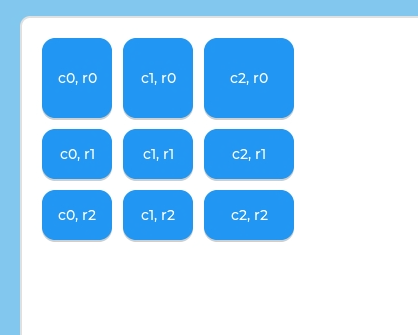

■ 添加 Grid

lv_obj_set_grid_cell 把子类对象添加到指定网格位置

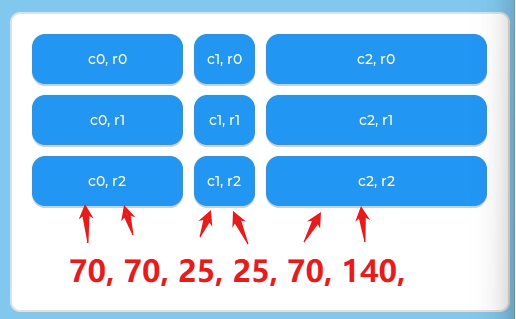

① GRID_COLUMN_DSC_ARRAY：设置列的描述符数组。
② GRID_ROW_DSC_ARRAY：设置行的描述符数组。
③ GRID_COLUMN_ALIGN：设置列的对象对齐。
④ GRID_ROW_ALIGN：设置列的对象对齐。
⑤ GRID_CELL_X_ALIGN：设置单元格的 X 轴方向对齐。
⑥ GRID_CELL_COLUMN_POS：设置列的单元格位置。
⑦ GRID_CELL_COLUMN_SPAN：设置列的单元格宽度。
⑧ GRID_CELL_Y_ALIGN：设置单元格的 Y 轴方向对齐。
⑨ GRID_CELL_ROW_POS：设置行的单元格位置。
⑩ GRID_CELL_ROW_SPAN：设置行的单元格宽度。
这些函数是使用本地样式来设置 Grid 布局属性

■ Grid 间隙

Grid-gap 属性用来设置元素列之间的间隔（ gutter）大小，例如修改对象之间的最小空间，
可以在 Grid 容器样式上设置以下属性：
① pad_row：设置行之间的填充。
② pad_column：设置列之间的填充。

■ 示例一使用Grid

void lv_mainstart(void){
	static lv_coord_t col_dsc[] = { 70, 70, 70, LV_GRID_TEMPLATE_LAST };
	static lv_coord_t row_dsc[] = { 50, 50, 50, LV_GRID_TEMPLATE_LAST };
	/* 创建一个容器 */
	lv_obj_t* cont = lv_obj_create(lv_scr_act());
	/* 设置网格的列数量 */
	lv_obj_set_style_grid_column_dsc_array(cont, col_dsc, 0);
	/* 设置网格的行数量 */
	lv_obj_set_style_grid_row_dsc_array(cont, row_dsc, 0);
	/* 设置容器大小 */
	lv_obj_set_size(cont, 300, 220);
	lv_obj_center(cont);
	/* 开启 GRID 网格 */
	lv_obj_set_layout(cont, LV_LAYOUT_GRID);
	lv_obj_t* obj;
	/* 创建一个 btn 子类 */
	obj = lv_btn_create(cont);
	/* 把 btn 对象添加到网格(0,0)位置 */
	lv_obj_set_grid_cell(obj, LV_GRID_ALIGN_STRETCH, 0,	1,LV_GRID_ALIGN_STRETCH, 0, 1);
	/* 创建一个 switch 子类 */
	obj = lv_switch_create(cont);
	/* 把 btn 对象添加到网格(0,1)位置 */
	lv_obj_set_grid_cell(obj, LV_GRID_ALIGN_STRETCH, 0, 1,LV_GRID_ALIGN_STRETCH, 1, 1);
}
