solidworks草图阵列特征重新编辑

问题

以前没注意过这种小问题，因为我通常用实体特征进行阵列；今天修改一个项目的参数，发现同学用的是草图阵列，我点进去修改时却找不到草图特征，而且也没从网上找到类似的问题，经过几次选择，找到了修改的地方。

版本

SolidWorks2018

解决办法

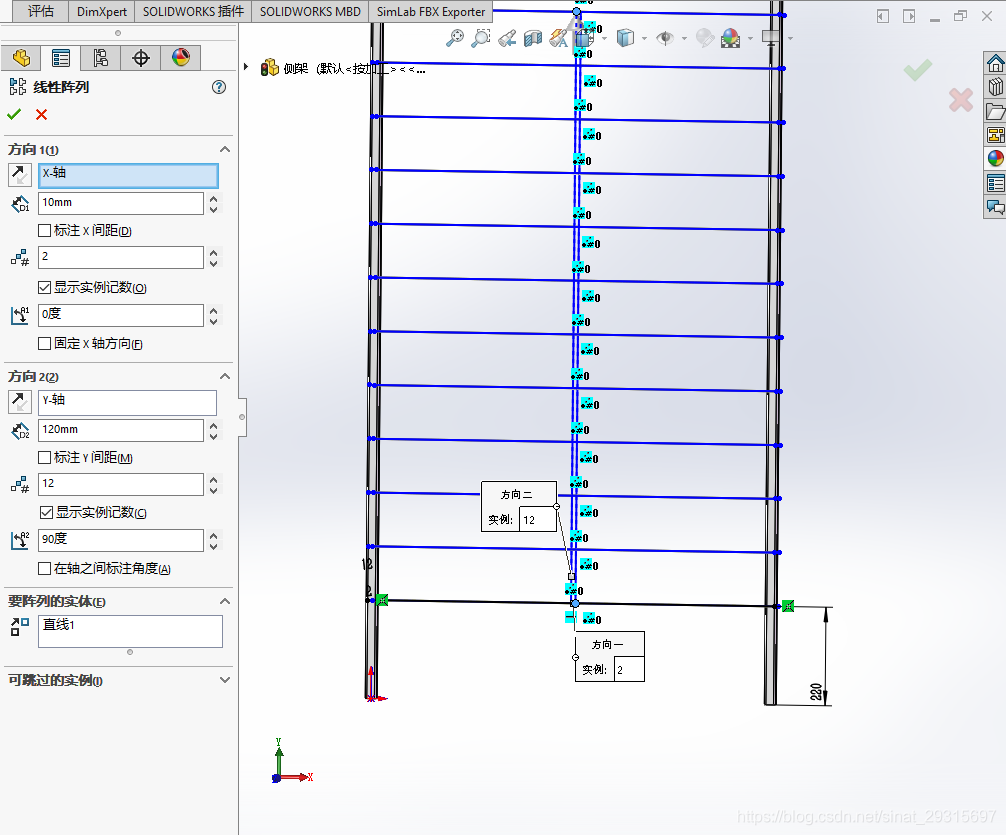

进入草图编辑
在这里插入图片描述

双击0标识

在这里插入图片描述

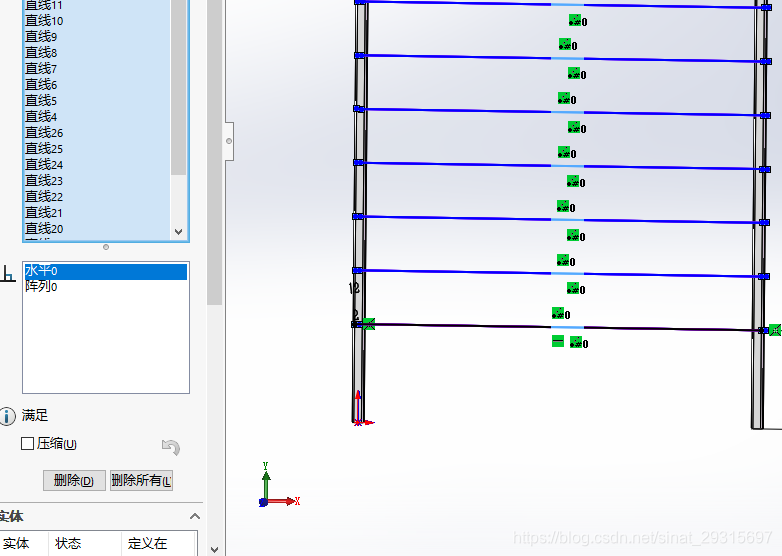

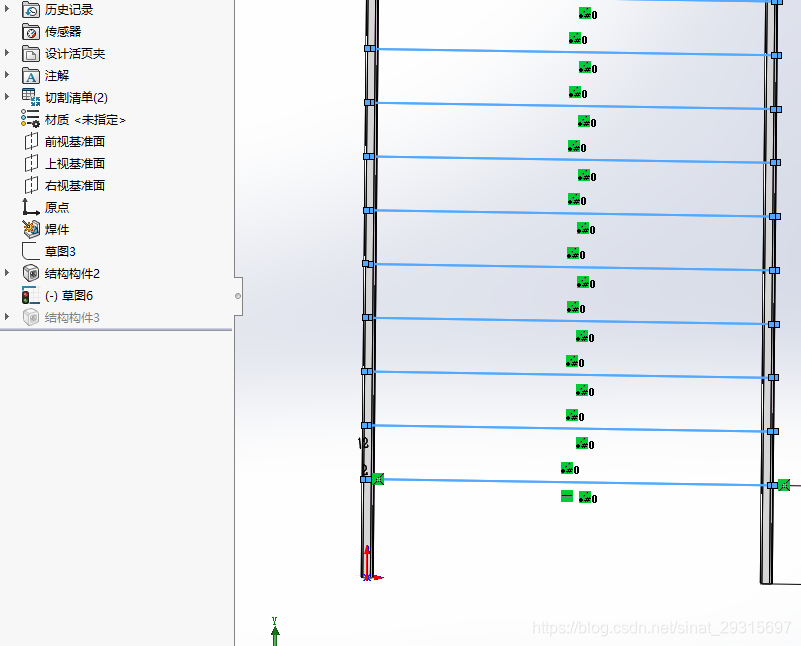

此时左侧状态栏会出现草图关系，单击陈列0进入编辑
在这里插入图片描述

在这里插入图片描述

  • 完成
