802.11n协议关键技术

一．802.11 PHY层对比

1.1 802.11a/b/g/n/ac 不同协议简介

**802.11a：**工作在5GHzU-NII频带，物理层速率最高可达54Mbps，传输层速率最高可达25Mbps。可提供25Mbps的无线ATM接口和10Mbps的以太网无线帧结构接口，以及TDD/TDMA的空中接口；支持语音、数据、图像业务；一个扇区可接入多个用户，每个用户可带多个用户终端。

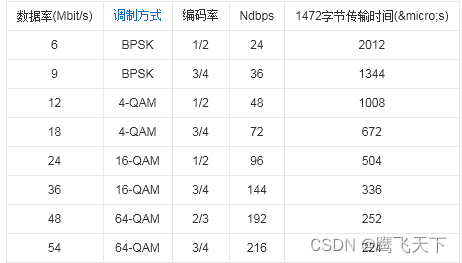

根据需要，数据率还可降为48，36，24，18，12，9或者6Mb/s。802.11a拥有12条不相互重叠的频道，8条用于室内，4条用于点对点传输。它不能802.11b进行互操作，除非使用了对两种标准都采用的设备。

**802.11b:**载波为2.4GHz，基本调试方式有DSSS和CCK，最高传送速度为11Mbit/s。实际情况采用5.5Mbps、2 Mbps和1 Mbps带宽，实际的工作速度在5Mb/s左右，与普通的10Base-T规格有线局域网几乎是处于同一水平。
802.11g: 802.11g的设备与802.11b兼容。802.11g是为了提高更高的传输速率而制定的标准，它采用2.4GHz频段，使用CCK技术与802.11b后向兼容，同时它又通过采用OFDM技术支持高达54Mbit/s的数据流，所提供的带宽是802.11a的1.5倍。
**802.11n:**它可工作在2.4GHz和5GHz两个频段。802.11n可以将WLAN的传输速率由802.11a及802.11g提供的54Mbps，提高到300Mbps甚至高达600Mbps。得益于将MIMO（多入多出）与OFDM（正交频分复用）技术相结合而应用的MIMO OFDM技术，提高了无线传输质量，也使传输速率得到极大提升。
**802.11ac:**它使用5GHz频段，使用更多的多流空间传输技术，采用8×8（MIMO）多输入输出，提供更宽的数据传输信道带宽（达到80MHz），甚至可以使用信道聚合技术，将带宽最高扩展到160Mhz，更多的MIMO、高密度的调制解调（256 QAM）。理论上，11ac可以为多个站点服务提供1Gbit的带宽，或是为单一连接提供500Mbit的传输带宽.

1.2.Wifi数据传输速率的计算方法

接着以11n的传输速率为例，简单介绍下数据速率的计算方法

1. 20MHz带宽，按照312.5KHz划分，可以得到64个子载波，根据协议11n有56个被使用，其中52个用于调制数据，编码采用64QAM，那么每个子载波就有6bit,如果码率按照802.11最高的编码率5/6计算：
2. 一次传输的有效bit数为((52*6)*5/6)=260
3. 码元时间为3.2us,加上码元间的保护时间800ns.
4. 于是速率=（1/(3.2+0.8)）*260=65Mb/s

1.3几个常用词汇解释

上述介绍中提到了几个常听到的词汇：MIMIO，MAC层和PHY层，接着会给出简要的解释。
**MIMO：**就是网络资源通过多重切割之后，经过多重天线进行同步传送，由于无线讯号在传送的过程当中，为了避免发生干扰起见，会走不同的反射或穿透路径，因此到达接收端的时间会不一致。为了避免数据不一致而无法重新组合，因此接收端会同时具备多重天线接收，然后利用DSP重新计算的方式，根据时间差的因素，将分开的数据重新作组合，然后传送出正确且快速的数据流。

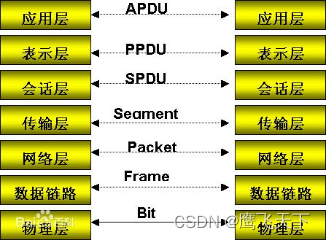

**MAC层：**该层位于OSI模型（下图1所示）的数据链路层中，主要负责控制与连接物理层的物理介质，在发送数据时，MAC协议可事先判断是否可以发送数据，若可以，它将给数据加上一些控制信息，最终将数据及控制信息以规定的格式发送到物理层。在接收数据时，MAC协议首先判断输入信息是否发生传输错误，若无误，则去掉信息发送至LLC层。
MAC层是否发送数据的判断依据是：MAC层分配单独的局域网地址,当数据帧传递到对端的MAC层后，它检查该地址是否与自己的地址相匹配，如果匹配就传递数据，否则丢弃该数据帧。
**LLC层：**逻辑链路控制层，和MAC层一起组成数据链路层，位于数据链路层的上面，该层实现与数据链路层与硬件无关的功能，比如流量控制，差错恢复等，较低的MAC子层提供LLC和物理层之间的接口。
由于在wifi debug 过程中经常会用到MAC层和PHY层的概念，这里简要提一下这。

应用层 (Application)： 网络服务与最终用户的一个接口。协议有：HTTP FTP TFTP SMTP SNMP DNS
表示层（Presentation Layer）：数据的表示、安全、压缩。（在五层模型里面已经合并到了应用层）
会话层（Session Layer）：建立、管理、终止会话。（在五层模型里面已经合并到了应用层）
**传输层 (Transport)：**定义传输数据的协议端口号，以及流控和差错效验。 协议有：TCP UDP
**网络层 (Network)：**进行逻辑地址寻址，实现不同网络之间的路径选择。协议有：ICMP IGMP IP（IPV4 IPV6） ARP RARP
数据链路层 (Link)：建立逻辑连接、进行硬件地址寻址、差错效验等功能。（由底层网络定义协议）
**物理层（Physical Layer）：**建立、维护、断开物理连接。（由底层网络定义协议）
OSI模型中，上三层主要涉及到软件部分，下四层属于数据流层，用来管理硬件。

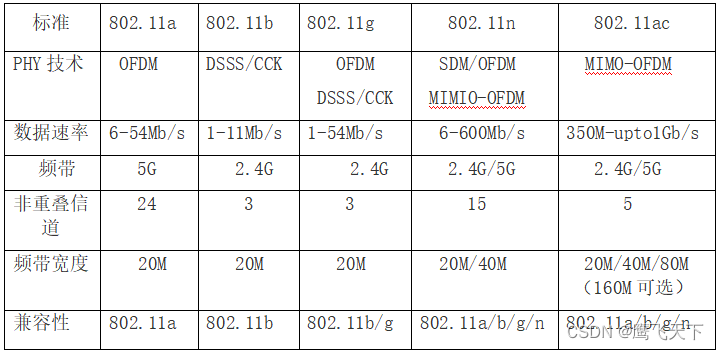

1.4.802.11 不同协议的关键参数对比

二．802.11n 的关键技术

2.1. 11n 关键技术解释

802.11n 主要是结合PHY层和MAC的优化来提高WLAN的吞吐，主要的物理技术涉及了MIMO、MIMO-OFDM、40MHz、Short GI等技术，可将物理层的吞吐率提高到600Mbps。但如果不同时优化MAC协议层，PHY层的优化将无从发挥，所以802.11n对MAC层采用了Block确认，帧聚合等技术，大大提高MAC层的效率。
1.MIMO

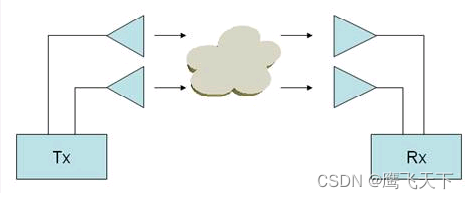

MIMO是802.11n的物理层的核心，指的是一个系统采用多个天线进行无线信号的收发。
MIMO主要有如下典型的应用，包括：
1） 提高吞吐
通过多条通道，并发传递多条空间流，可以成倍提高系统吞吐。
2) 提高无线链路的健壮性和改善SNR
通过多条通道，无线信号通过多条路径从发射端到达接收端多个接收天线。由于经过多条路径传播，每条路径一般不会同时衰减严重，采用某种算法把这些多个信号进行综合计算，可以改善接收端的SNR。需要注意的是，这里是同一条流在多个路径上传递了多份，并不能够提高吞吐
2.SDM（Spatial Division Multiplexing）

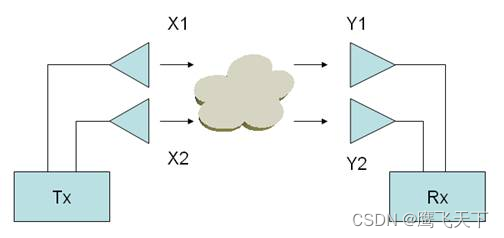

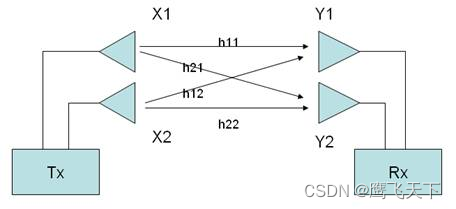

1）.当基于MIMO同时传递多条独立空间流（spatial streams），如下图中的空间流X1,X2，时，将成倍地提高系统的吞吐。

2).MIMO系统支持空间流的数量取决于发送天线和接收天线的最小值。如发送天线数量为3,而接收天线数量为2，则支持的空间流为2。MIMO/SDM系统一般用“发射天线数量×接收天线数量”表示。如上图为2*2 MIMO/SDM系统。显然，增加天线可以提高MIMO支持的空间流数。但是综合成本、实效等多方面因素，目前业界的WLAN AP都普遍采用3×3的模式。
3).MIMO/SDM是在发射端和接收端之间，通过存在的多条路径（通道）来同时传播多条流。有意思的事情出现了：一直以来，无线技术(如OFMD)总是企图克服多径效应的影响，而MIMO恰恰是在利用多径来传输数据。

注：802.11n标准定义了最高可支持4条空间流，AP侧典型的是3×3，网卡侧典型的是2×2.
3. MIMO-OFDM
在室内等典型应用环境下，由于多径效应的影响，信号在接收侧很容易发生(ISI)，从而导致高误码率。OFDM调制技术是将一个物理信道划分为多个子载体（sub-carrier）,将高速率的数据流调制成多个较低速率的子数据流，通过这些子载体进行通讯，从而减少ISI机会，提高物理层吞吐。
4. FEC (Forward Error Correction)
按照无线通信的基本原理，为了使信息适合在无线信道这样不可靠的媒介中传递，发射端将把信息进行编码并携带冗余信息，以提高系统的纠错能力，使接收端能够恢复原始信息。802.11n所采用的QAM-64的编码机制可以将编码率（有效信息和整个编码的比率）从3/4 提高到5/6。所以，对于一条空间流，在MIMO-OFDM基础之上，物理速率从58.5提高到了65Mbps(即58.5乘5/6除以3/4）。
5. Short Guard Interval (GI)　
由于多径效应的影响，信息符号（Information Symbol）将通过多条路径传递，可能会发生彼此碰撞，导致ISI干扰。为此，802.11a/g标准要求在发送信息符号时，必须保证在信息符号之间存在800 ns的时间间隔，这个间隔被称为Guard Interval (GI)。802.11ｎ仍然使用缺省使用800 ns GI。当多径效应不是很严重时，用户可以将该间隔配置为400，对于一条空间流，可以将吞吐提高近10%，即从65Mbps提高到72.2 Mbps。对于多径效应较明显的环境，不建议使用Short Guard Interval (GI)。
6. 40MHz绑定技术
这个技术最为直观：对于无线技术，提高所用频谱的宽度，可以最为直接地提高吞吐。就好比是马路变宽了，车辆的通行能力自然提高。传统802.11a/g使用的频宽是20MHz，而802.11n支持将相邻两个频宽绑定为40MHz来使用，所以可以最直接地提高吞吐。
需要注意的是：对于一条空间流，并不是仅仅将吞吐从72.2 Mbps提高到144.4（即72.2×2 ）Mbps。对于20MHz频宽，为了减少相邻信道的干扰，在其两侧预留了一小部分的带宽边界。而通过40MHz绑定技术，这些预留的带宽也可以用来通讯，可以将子载体从104（52×2）提高到108。按照72.22108/104进行计算，所得到的吞吐能力达到了150Mbps。
7. MCS (Modulation Coding Scheme)
在802.11a/b/g时代，配置AP工作的速率非常简单，只要指定特定radio类型（802.11a/b/g）所使用的速率集，速率范围从1Mbps到54Mbps,一共有12种可能的物理速率。
到了802.11n时代，由于物理速率依赖于调制方法、编码率、空间流数量、是否40MHz绑定等多个因素。这些影响吞吐的因素组合在一起，将产生非常多的物理速率供选择使用。比如基于Short GI,40MHz绑定等技术，在4条空间流的条件下，物理速率可以达到600Mbps(即4*150)。为此，802.11n提出了MCS的概念。MCS可以理解为这些影响速率因素的完整组合，每种组合用整数来唯一标示。对于AP，MCS普遍支持的范围为0-15。
8. MRC (Maximal-Ratio Combining)
MRC和吞吐提高没有任何关系，它的目的是改善接收端的信号质量。基本原理是：对于来自发射端的同一个信号，由于在接收端使用多天线接收，那么这个信号将经过多条路径（多个天线）被接收端所接收。多个路径质量同时差的几率非常小，一般地，总有一条路径的信号较好。那么在接收端可以使用某种算法，对这些各接收路径上的信号进行加权汇总（显然，信号最好的路径分配最高的权重），实现接收端的信号改善。当多条路径上信号都不太好时，仍然通过MRC技术获得较好的接收信号。

2.2 MAC层关键技术

1. 帧聚合
帧聚合技术包含针对MSDU的聚合（A-MSDU）和针对MPDU的聚合(A-MPDU)：
A-MSDU
A-MSDU技术是指把多个MSDU通过一定的方式聚合成一个较大的载荷。这里的MSDU可以认为是Ethernet报文。通常，当AP或无线客户端从协议栈收到报文（MSDU）时，会打上Ethernet报文头，我们称之为A-MSDU Subframe；而在通过射频口发送出去前，需要一一将其转换成802.11报文格式。而A-MDSU技术旨在将若干个A-MSDU Subframe聚合到一起，并封装为一个802.11报文进行发送。从而减少了发送每一个802.11报文所需的PLCP Preamble，PLCP Header和802.11MAC头的开销，同时减少了应答帧的数量，提高了报文发送的效率。

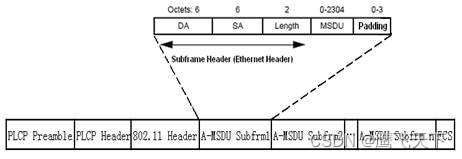

A-MSDU报文是由若干个A-MSDU Subframe组成的，每个Subframe均是由Subframe header (Ethernet Header)、一个MSDU和0-3字节的填充组成。

A-MSDU技术只适用于所有MSDU的目的端为同一个HT STA的情况。
 A-MPDU
与A-MSDU不同的是，A-MPDU聚合的是经过802.11报文封装后的MPDU，这里的MPDU是指经过802.11封装过的数据帧。通过一次性发送若干个MPDU，减少了发送每个802.11报文所需的PLCP Preamble，PLCP Header，从而提高系统吞吐量。

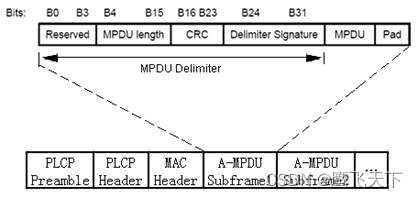

其中MPDU格式和802.11定义的相同，而MPDU Delimiter是为了使用A-MPDU而定义的新的格式。A-MPDU技术同样只适用于所有MPDU的目的端为同一个HT STA的情况。
2. Block ACK
为保证数据传输的可靠性，802.11协议规定每收到一个单播数据帧，都必须立即回应以ACK帧。A-MPDU的接收端在收到A-MPDU后，需要对其中的每一个MPDU进行处理，因此同样针对每一个MPDU发送应答帧。Block Acknowledgement通过使用一个ACK帧来完成对多个MPDU的应答，以降低这种情况下的ACK帧的数量。

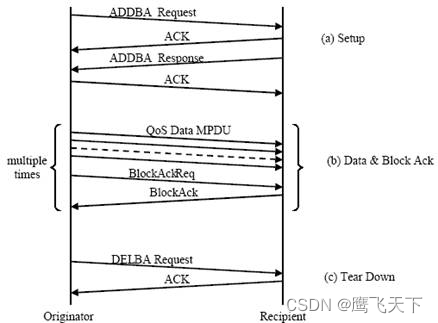

Block Ack机制分三个步骤来实现：
 通过ADDBA Request/Response报文协商建立Block ACK协定。
1.协商完成后，发送方可以发送有限多个QoS数据报文，接收方会保留这些数据报文的接收状态，待收到发送方的BlockAckReq报文后，接收方则回应以BlockAck报文来对之前接收到的多个数据报文做一次性回复。
2.通过DELBA Request报文来撤消一个已经建立的Block Ack协定。

A-MSDU：Aggregation - MAC service Data Unit, MAC 服务数据单元
MPDU： MAC Protocol Data Unit，在无线网络安全中，MSDU经过添加完整性校验MIC、分帧、添加IV、加密、添加MAC头部后，成为MPDU

2.3. 兼容a/b/g

WLAN标准从802.11a/b发展到802.11g，再到现在的802.11n，提供良好的向后兼容性显得尤为重要。802.11g提供了一套保护机制来允许802.11b的无线用户接入802.11g网络。同样的，802.11n协议提供相似的机制来允许802.11a/b/g用户的接入。
802.11n设备发送的信号可能无法被802.11a/b/g的设备解析到，造成802.11a/b/g设备无法探测到802.11n设备，从而往空中直接发送信号，导致信道使用上的冲突。为解决这个问题，当802.11n运行在混合模式（即同时有802.11a/b/g设备在网络中）时，会在发送的报文头前添加能够被802.11a或802.11b/g设备正确解析的前导码。从而保证802.11a/b/g设备能够侦听到802.11n信号，并启用冲突避免机制，进而实现802.11n的设备与802.11a/b/g设备的互通。
