USB4/Thunderbolt3信号完整性挑战及设计

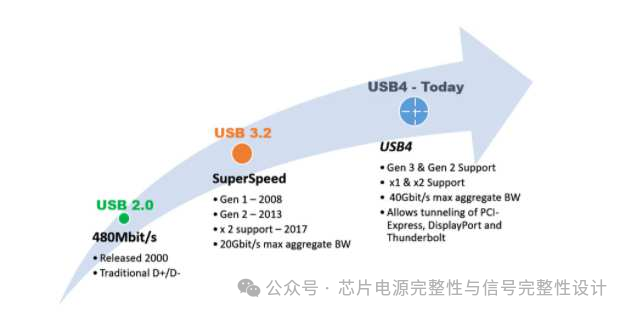

     自2000年以来，通用串行总线USB协议一直在系统地提高接口的吞吐量，以满足客户日益增长的数据需求，如下图所示。从2000年的USB2.0开始，到2013年的USB3.2，USB数据速率已经从480Mbps扩展到20Gbps。USB4将数据速率进一步提高到40Gbps吞吐量。

     随着高速输入/输出（I/O）数据速率的增加，保持传输通道的信号质量变得具有挑战性。对于封装设计，必须设置并满足新的插入损耗和串扰规范，以适应更快的20Gbps数据速率和由此产生的10GHz奈奎斯特频率。走线长度和布线必须在封装外形因素内仔细管理，以避免串扰恶化性能，并满足新的插入损耗和串扰规范。电源网络也是一个重要因素，因为对于20Gbps的设计，它需要更低的封装电感。由于翻转电流（di/dt）较高，必须减小电感以保持电压噪声在同一水平。发射器和接收器的低质量或非相关I/O模型可能导致IP兼容性失败或提供非常低的裕量，从而导致平台上高的设计压力。

     Thunderbolt3是许多笔记本电脑和MacBook制造商都希望利用的协议。所有USB-C端口都不支持TBT3，而最新的USB4标准端口默认支持TBT3，同时保持向后兼容USB3。2019年，视频电子标准协会（VESA）提出了新版本的显示协议D
