ESP32S3使用xl9555扩展IO

原创已于 2024-06-16 20:54:45 修改 · 5k 阅读

24 ·

CC 4.0 BY-SA版权

文章标签：

#单片机 #嵌入式硬件

于 2024-06-16 16:03:17 首次发布

ESP32 专栏收录该内容

9 篇文章

订阅专栏

1.XL9555介绍

XL9555 是一款 24 引脚的 CMOS 器件，支持 IIC 总线或 SMBus 接口进行驱动。XL9555 器

件是一个 16 位通用并行输入/输出(GPIO)扩展器，可用其 GPIO 连接按键、LED、传感器等，解

决需要额外的 I/O 的需求。

XL9555有如下特性:

⚫ IIC 总线至 16 位 GPIO 扩展器

⚫ 工作电源电压范围为 2.3 V 至 5.5 V

⚫ 低待机电流消耗

⚫ 5 V 容错 I/O 端口

⚫ 400 kHz 快速模式 IIC 总线时钟频率

⚫ SCL/SDA 输入上的噪声滤波器

⚫ 内部通电复位

⚫ 器件地址由 3 个硬件地址引脚决定，最多可在总线上挂载 8 个器件

⚫ 中断脚为开漏输出模式（低电平有效）

⚫ 16 个 I/O 引脚，默认为 16 个输入

XL引脚图如下:

void i2c_init_num0(void)
{
    i2c_config_t i2c_config_struct = {0};
    uint8_t init_flag = 0;

    i2c_config_struct.mode = I2C_MODE_MASTER;                                           //配置I2C模式为master
    i2c_config_struct.sda_io_num = IIC0_SDA_GPIO_PIN;                                   //配置I2C的SDA引脚号
    i2c_config_struct.scl_io_num = IIC0_SCL_GPIO_PIN;                                   //配置I2C的SCL引脚号
    i2c_config_struct.sda_pullup_en = GPIO_PULLUP_ENABLE;                               //配置SDA引脚上拉使能
    i2c_config_struct.scl_pullup_en = GPIO_PULLUP_ENABLE;                               //配置SCL引脚上拉使能
    i2c_config_struct.master.clk_speed = IIC_FREQ;                                      //设置I2C通信速率
    i2c_param_config(I2C_NUM_0, &i2c_config_struct);                                    //设置I2C初始化参数
    init_flag = i2c_driver_install(I2C_NUM_0,                                           //端口号
                                   i2c_config_struct.mode,                              //主机模式
                                   I2C_MASTER_RX_BUF_DISABLE,                           //从机模式下接收缓存大小(主机模式下不使用)
                                   I2C_MASTER_TX_BUF_DISABLE,                           //从机模式下发送缓存大小(主机模式下不使用)
                                   0);                                                  //用于分配中断的标志(通常从机模式使用)
    if(init_flag != ESP_OK)
    {
        while (1)
        {
            printf("%s,ret: %d",__func__, init_flag);
            vTaskDelay(1000);
        }

    }
}

XL9555 上电进行复位，16 个 I/O 口默认为输入模式，当输入模式的 IO 口状态发生变化时，即发生从高电平变低电平或者从低电平变高电平，中断脚会拉低。当中断有效后，必须对 XL9555 进行一次读取/写入操作，复位中断，才可以输出下一次中断，否则中断将一直保持。

2.xl9555寄存器介绍

1.XL9555寻址

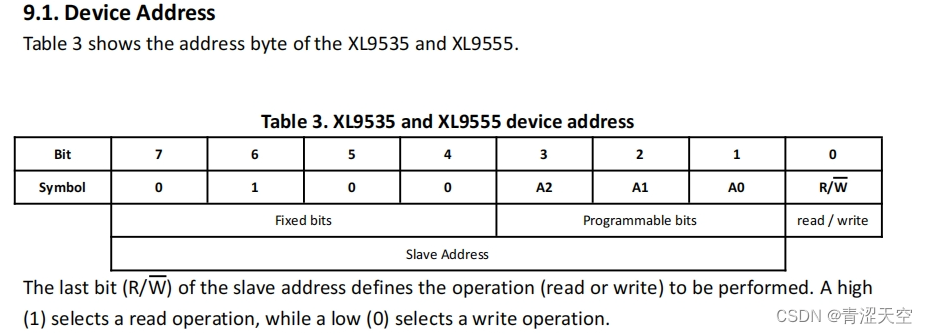

XL9555器件地址是7位，如下图

Fixed bits:代表固定的位为"0100",

Programmable bits:可编程的位 "A2 A1 A0”,在硬件上，若把这三个引脚都接地处理，则这三位为“000”。最终得到XL9555器件地址为“0100000”7位。若读操作为0x41；写操作为0x40。

2.XL9555寄存器

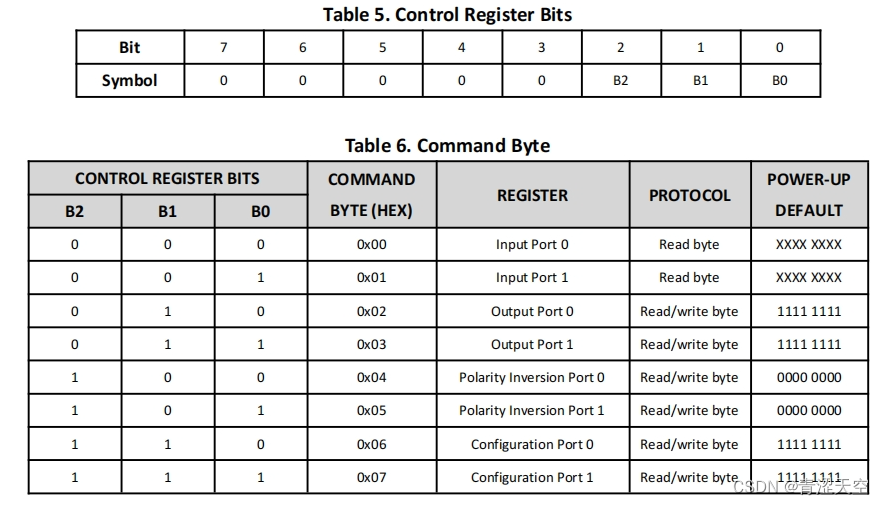

因XL9555只有8个寄存器是对16个GPIO进行配置的，所以控制寄存器只有低三位有效如图Table5

主要分为四种:

输入查询: Input Port 0 (0x00) Input Port 1 (0x01)

输出设置: Output Port 0(0x02) Output Port 1(0x03)

极性翻转: Polarity Inversion Port 0(0x04) Polarity Inversion Port 1(0x05)

端口配置：Configuration Port 0(0x06) Configuration Port 1(0x07)

3.软件配置

1.初始化配置ESP32S3模组的I2C外设和XL9555初始化。代码如下

void i2c_init_num0(void)
{
    i2c_config_t i2c_config_struct = {0};
    uint8_t init_flag = 0;

    i2c_config_struct.mode = I2C_MODE_MASTER;                                           //配置I2C模式为master
    i2c_config_struct.sda_io_num = IIC0_SDA_GPIO_PIN;                                   //配置I2C的SDA引脚号
    i2c_config_struct.scl_io_num = IIC0_SCL_GPIO_PIN;                                   //配置I2C的SCL引脚号
    i2c_config_struct.sda_pullup_en = GPIO_PULLUP_ENABLE;                               //配置SDA引脚上拉使能
    i2c_config_struct.scl_pullup_en = GPIO_PULLUP_ENABLE;                               //配置SCL引脚上拉使能
    i2c_config_struct.master.clk_speed = IIC_FREQ;                                      //设置I2C通信速率
    i2c_param_config(I2C_NUM_0, &i2c_config_struct);                                    //设置I2C初始化参数
    init_flag = i2c_driver_install(I2C_NUM_0,                                           //端口号
                                   i2c_config_struct.mode,                              //主机模式
                                   I2C_MASTER_RX_BUF_DISABLE,                           //从机模式下接收缓存大小(主机模式下不使用)
                                   I2C_MASTER_TX_BUF_DISABLE,                           //从机模式下发送缓存大小(主机模式下不使用)
                                   0);                                                  //用于分配中断的标志(通常从机模式使用)
    if(init_flag != ESP_OK)
    {
        while (1)
        {
            printf("%s,ret: %d",__func__, init_flag);
            vTaskDelay(1000);
        }

    }
}

void xl9555_init(void)
{
    gpio_config_t gpio_init_struct = {0};
    uint16_t reg_data;
    i2c_init_num0();                                                            //初始化i2c_num_0

    gpio_init_struct.intr_type = GPIO_INTR_DISABLE;
    gpio_init_struct.mode = GPIO_MODE_INPUT;
    gpio_init_struct.pin_bit_mask = (1ull << XL9555_INT_IO);
    gpio_init_struct.pull_down_en = GPIO_PULLDOWN_DISABLE;
    gpio_init_struct.pull_up_en = GPIO_PULLUP_ENABLE;
    gpio_config(&gpio_init_struct);                                             /* 配置XL_INT引脚 */
    xl9555_read_Input_Value(&reg_data, XL9555_GPIO_Port0 | XL9555_GPIO_Port1);  //读一次所有的GPIO口，清除中断
    // printf("xl9555_init InputReg_data:%d\n",reg_data);
    xl9555_ioconfig(0xF003);                                                    //配置相应引脚的IO模式(输入(0)、输出(1))

}

3.XL9555读写时序

1.写寄存器时序

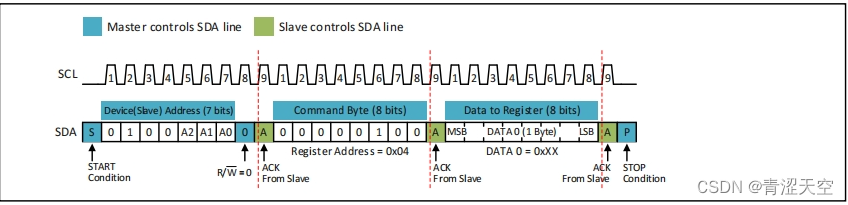

上图中是主机将单字节写入到寄存器的时序，主机在 IIC总线发送第 1个字节的数据

为 XL9555 的写操作地址 0x40（设备地址 0x20 << 1 | 0），用于寻找总线上找到 XL9555，在获得 XL9555 的应答信号之后，继续发送第 2 个字节数据，该字节数据是 XL9555 的寄存器地址，再

等到 XL9555 的应答信号，主机继续发送第 3 字节数据，这里的数据即是写入在第 2 字节寄存器

地址的数据。主机完成写操作后，可以发出停止信号，终止数据传输。

代码实现如下图

/**
 * @brief       设置XL9555的16位IO值
 * @param       data：控制IO的变量
 * @param       GPIO_Port: 要控制IO所属的端口
 * @retval      ESP_OK：读取成功；其他：读取失败
 */
esp_err_t xl9555_write_Output_Value (uint16_t data, uint8_t GPIO_Port)
{
    esp_err_t ret = ESP_FAIL;
    uint8_t tmp[2] = {0};
    if((GPIO_Port & XL9555_GPIO_Port0) == 0x1)
    {
        tmp[0] = XL9555_OUTPUT_PORT0_REG;
        tmp[1] = (uint8_t)(data & 0x00FF);
        ret = i2c_num0_write_byte(XL9555_ADDR, tmp, 2);
    }
    if((GPIO_Port & XL9555_GPIO_Port1) == 0x2)
    {
        tmp[0] = XL9555_OUTPUT_PORT1_REG;
        tmp[1] = (uint8_t)((data & 0xFF00) >> 8);
        ret = i2c_num0_write_byte(XL9555_ADDR, tmp, 2);
    }
    return ret;
}

esp_err_t i2c_num0_write_byte(uint8_t addr, uint8_t *byte, uint16_t len)
{
    esp_err_t ret = ESP_FAIL;
    i2c_cmd_handle_t cmd = i2c_cmd_link_create();                           //用于创建一个I2C命令链接，在发送或接收I2C数据时，需要先建立一个命令链，然后添加相应的命令
    i2c_master_start(cmd);                                                  //向I2C命令链中添加开始信号
    i2c_master_write_byte(cmd, (addr << 1)|I2C_FLAG_WRITE, ACK_CHECK_EN);   //向命令链中添加一个写设备地址和写命令的字节。
    i2c_master_write(cmd, byte, len, ACK_CHECK_EN);                         //向命令链中添加写设备寄存器与寄存器数据命令的字节
    i2c_master_stop(cmd);                                                   //向命令链中添加停止信号命令
    ret = i2c_master_cmd_begin(I2C_NUM_0, cmd, 100 * (1+len)/portTICK_PERIOD_MS);   //开始发送命令
    i2c_cmd_link_delete(cmd);                                                       //释放命令链接存储空间
    return ret;
}

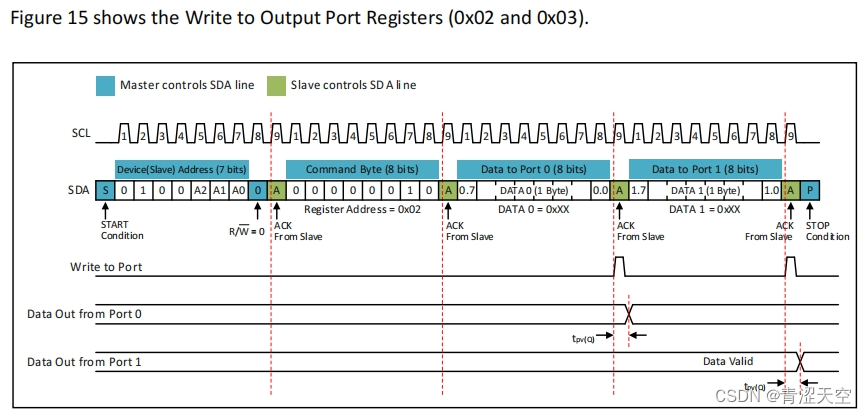

在《XL9555 数据手册》P16 中，还提供有对寄存器组写时序图，如下图

2.读寄存器时序

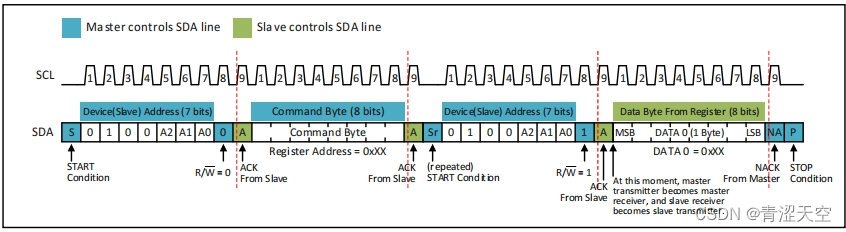

上图是主机从寄存器中读取一个字节数据的时序图。

XL9555 读取数据的过程是一个复合的时序，其中包含写时序和读时序。

1.先产生起始信号,master发送XL9555的写操作地址 0x40（设备地址 0x20<< 1 | 0）,等待获取Slave应答信号。

2.发送需要读取的寄存器地址，获取Slave应答信号后。Master发送起始信号，在发XL9555 的读操作地址 0x41（设备地址 0x20 << 1 | 1），等待获取Slave应答信号。

3.Master接收Slave的寄存器数据后发送非应答信号，在发送一个停止信号。结束通信。

代码实现如下图:

/**
 * @brief       读取XL9555的16位IO值
 * @param       data：读取数据的存储区
 * @retval      ESP_OK：读取成功；其他：读取失败
 */
esp_err_t xl9555_read_Input_Value (uint16_t *data, uint8_t GPIO_Port)
{
    esp_err_t ret = ESP_FAIL;
    uint8_t tmp;
    if((GPIO_Port & XL9555_GPIO_Port0) == 0x1)
    {
        ret = i2c_num0_read_byte(XL9555_ADDR, XL9555_INPUT_PORT0_REG, &tmp);
        *data = tmp;
    }
    if((GPIO_Port & XL9555_GPIO_Port1) == 0x2)
    {
        ret = i2c_num0_read_byte(XL9555_ADDR, XL9555_INPUT_PORT1_REG, &tmp);
        *data |= ((((uint16_t)tmp) << 8)& 0xFF00);
    }
    return ret;
}

esp_err_t i2c_num0_read_byte(uint8_t dev_addr, uint8_t reg_addr, uint8_t *data)
{
    esp_err_t ret = ESP_FAIL;
    i2c_cmd_handle_t cmd = i2c_cmd_link_create();                               //用于创建一个I2C命令链接，在发送或接收I2C数据时，需要先建立一个命令链，然后添加相应的命令
    i2c_master_start(cmd);                                                      //向I2C命令链中添加开始信号
    i2c_master_write_byte(cmd, (dev_addr << 1)|I2C_FLAG_WRITE, ACK_CHECK_EN);   //向命令链中添加一个写设备地址和写命令的字节。
    i2c_master_write_byte(cmd, reg_addr, ACK_CHECK_EN);                         //向命令链中添加写设备寄存器地址命令字符。
    i2c_master_start(cmd);                                                      //向命令链发送起始信号
    i2c_master_write_byte(cmd, (dev_addr << 1)|I2C_FLAG_READ, ACK_CHECK_EN);    //向命令链发送设备地址和读命令的字符
    i2c_master_read_byte(cmd, data, I2C_MASTER_LAST_NACK);                      //读取从机数据
    i2c_master_stop(cmd);                                                       //发送停止信号

    ret = i2c_master_cmd_begin(I2C_NUM_0, cmd, 400/portTICK_PERIOD_MS);         //开始发送命令
    i2c_cmd_link_delete(cmd);                                                   //释放命令链接存储空间
    return ret;
}

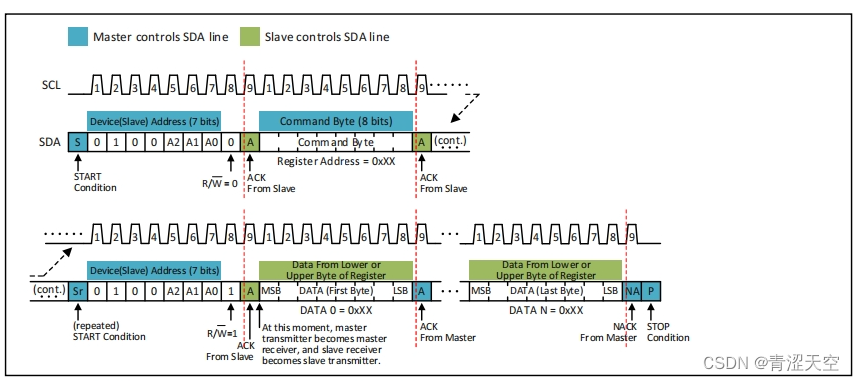

《XL9555 数据手册》中支持从多个寄存器中读取多个字节的时序,如下图
