[ANSYS Workbench] 你不知道的使用技巧（一）

最新推荐文章于 2025-02-11 21:20:55 发布
置顶 最新推荐文章于 2025-02-11 21:20:55 发布
阅读量2.9w 收藏 77
点赞数 16
分类专栏： 机械设计制造及其自动化 # 有限元
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-NC-AS 版权协议，转载请附上原文出处链接和本声明。请根据协议要求署名，并且不得用以商业用途。
本文链接：https://blog.csdn.net/sinat_38161291/article/details/104838053
版权

目录

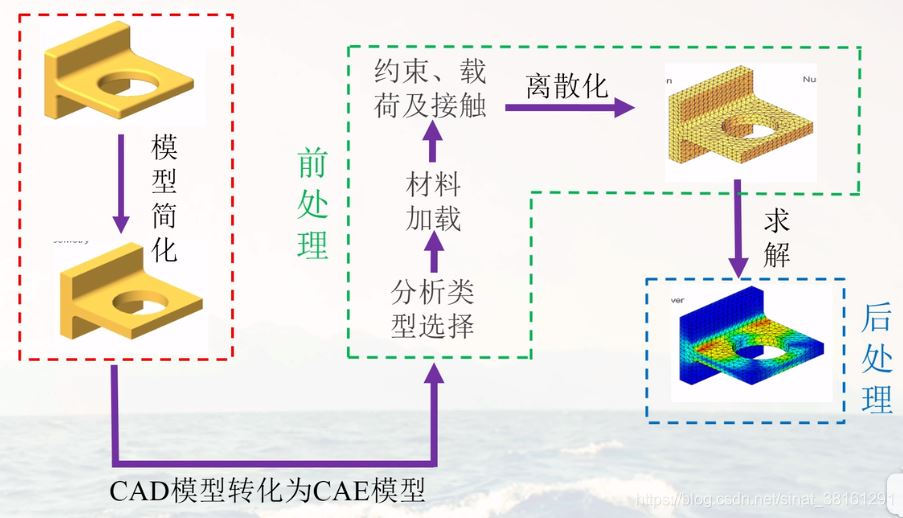

1. 有限元分析基本流程

在这里插入图片描述

2. 分析结果云图设置

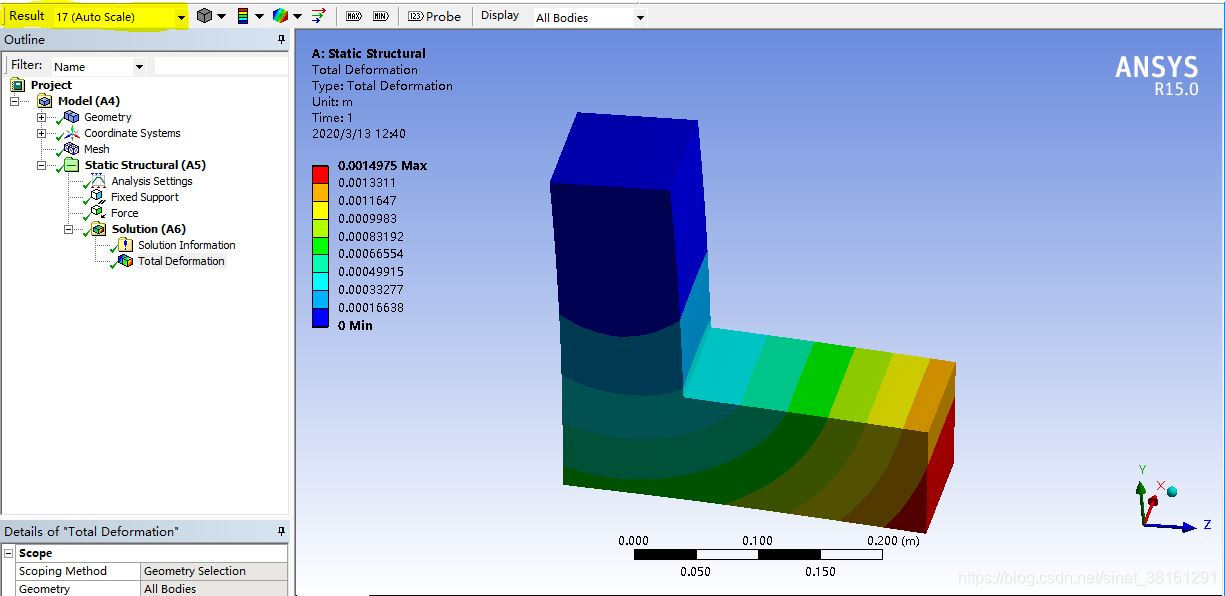

形变云图设置技巧：比例尺问题，形变结果显示时，软件自动设置比例尺，会导致形变结果放大，可改为真实比例尺。在图示荧光标记的地方进行设置更改。
在这里插入图片描述

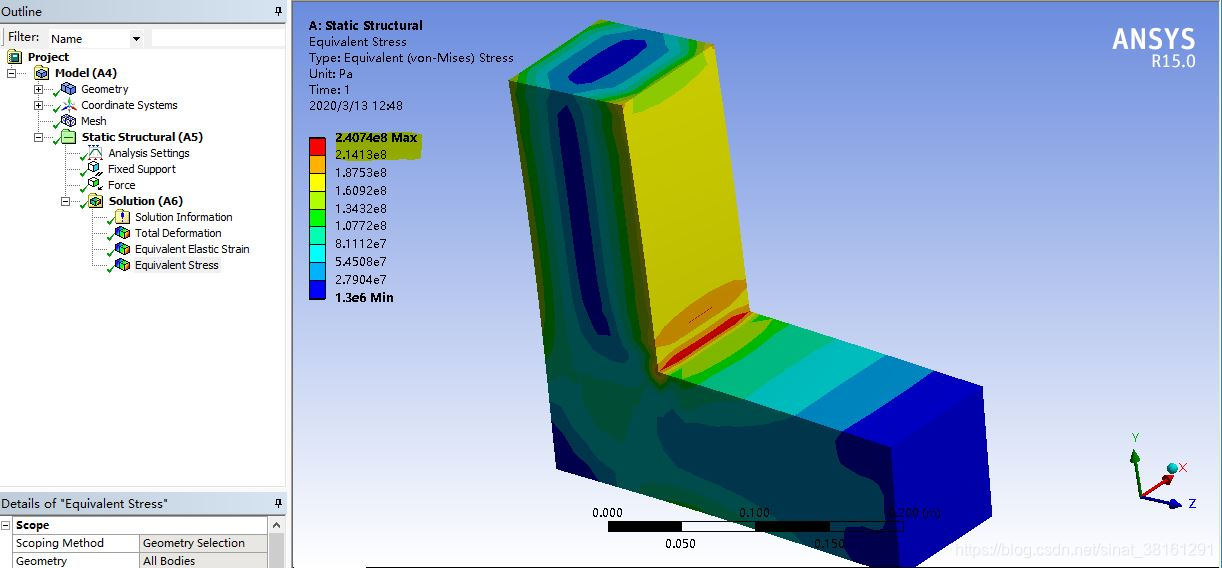

应力云图设置技巧：应力云图中，红色区域一般为应力较大的区域，刻板印象中的危险区域；为了顺应这一刻板印象，可以将红色区域的下限设为屈服强度或是危险阈值。在图示荧光标记的地方进行设置更改。
在这里插入图片描述

3. 网格大小设置

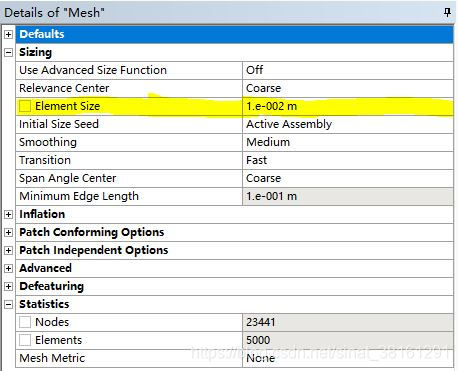

在图示荧光标记的地方进行设置更改，注意所使用的单位。在Statistics中可以看到模型的节点数和单元个数。
在这里插入图片描述

4. DM工具与局部控制

DesignModel
