OSM和PBF数据格式说明

从openstreetmap上下载的数据都是*.osm后缀的，虽然后缀是osm，但它的格式其实是xml的，而pbf则是一种xml的压缩格式。



一、osm格式

复制于：http://wiki.citydatum.com/index.php/OpenStreetMap，这个网页对openstreetmap有一个整体介绍，包括openstreetmap的发展和现状等等，这里只摘抄跟数据格式有关的内容，并补充了点内容。

1.数据格式

OSM使用拓扑数据结构，包括四类核心要素（aka. data primitives）：

Node（节点）：地理位置点，以经纬度坐标形式存储，通常代表没有尺寸的要素，比如POI（Points Of Interest，兴趣点）或山峰的制高点；

Way（通道）：一系列节点的列表，可以是多义线，当形成闭合路径时也可以是面；既可以代表线性要素，如街道、河流等，也可以代表面状要素，如森林、公园、停车场、湖泊等；

Relation（关系）：节点、通道、关系的有序列表，合在一起叫做“member（成员）”，member可以有“role（地位）”属性（字符串格式）；Relation用来表示已存在的节点和通道的相互关系，比如道路的转弯限制，高速公路跨越多条普通道路（并不相交），以及中间有洞的环形面等；

Tag（标签）：关键值，键名、键值均为字符串格式，用于存储地图要素的元数据，比如类型、名称、物理属性等；标签是独立要素，但总是附着到地图要素（节点、通道、关系）， 推荐的各类地图要素的标签定义及含义在一个wiki网站上进行维护（https://wiki.openstreetmap.org/wiki/Tags）。

OSM采用WGS 84（EPSG:4326）地理坐标系。

OSM原始数据格式为PBF、XML；PBF压缩率更高，更便于下载。

OSM数据很大程度上依赖于本地参与者的贡献，因而地图数据的质量在不同地区差异很大。

2.数据获取

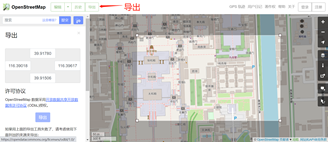

OpenStreetMap官网：可以导出当前地图浏览范围涉及的数据，导出格式为OSM XML。

OSM星球：提供每周更新的完整OSM数据库副本，包括最新数据、历史数据（包括早期版本及已删除的数据），格式包括OSM XML、OSM PBF等，2017年9月最新XML数据库文件大小约为60G。

Geogfabrik：定期更新的洲、 国家和特定城市数据库，格式包括OSM XML、OSM PBF、ESRI Shape文件等（https://download.geofabrik.de/）。

Mapzen城市摘录：世界主要城市和周边地区的摘录，格式包括OSM XML、OSM PBF、ESRI Shape文件、GeoJSON等。

ArcGIS OSM编辑器：Arcmap的免费开源扩展插件，单次下载的地图范围有限，可通过切块下载解决，同时提供了一些编辑、分析工具。

QGIS：内置了OSM数据下载功能，点击菜单Vector ‣ OpenStreetMap ‣ Download data，输入需要下载的范围坐标即可，下载文件格式为OSM XML。

3.数据清理

图层拆分：OSM原始数据格式，仅区分点、线（面）等基本类型，数据使用前通常需要将不同类型的要素拆分成多个数据文件，如道路与河流，建筑物与水面等。

坐标转换：OSM数据采用地理坐标系，测量距离或与其他数据共同使用时，可能需要投影和转换坐标系。

4.格式转换

可利用多种工具，将OSM数据库转为其他格式的数据库：



OSM转PostgreSQL的工具：Osmosis、Osm2postgresql等；

利用Osmosis转换的基本流程：安装PostgreSQL、PostGIS、Osmosis；创建数据库，并创建Schema（模式）；导入OSM数据至PostgreSQL数据库；

OSM转ArcGIS可用格式的工具：GeoConverter（网络应用）、 ArcGIS OSM编辑器等；

QGIS直接能打开*.osm文件，可以在QGIS中加载*.osm文件，右键图层，矢量图层另存为，将osm文件分别存储为shp、csv等。



5.总结

Osm文件也可以直接用文本文档打开，以读写xml数据的方式读写它，转成json、shp等。



二、PBF格式

PBF的难点在于它有压缩算法，稍微了解一下原理，真要读写PBF，还是用包吧，C++、java、python都有。

复制于：https://wiki.openstreetmap.org/wiki/Zh-hans:PBF_Format，这个页面也是我翻译的，翻译得很一般，有英语好的，可以改进一下。

PBF格式(Protocolbuffer Binary Format，协议缓存二进制格式)，主要用于替代XML格式。它的大小约是gzip压缩的一半，比bzip压缩小30%。它的写入速度比gzip压缩快5倍，读取速度比gzip压缩快6倍。这种格式的设计是为了支持未来的可扩展性和灵活性。

这种基础文件格式被选择以支持在“文件块”粒度上的随机访问。每个文件块都是独立可解码的，并包含一系列已编码的原始组，每个原始组在默认配置中包含约8k的OSM实体。这里没有使用标签硬编码，所有键和值都以不透明字符串的形式完整存储。为了将来的可伸缩性，假设node/way/relation的id为64位。当前序列化器(Osmosis)保存了OSM实体和OSM实体上标签的顺序。为了灵活地处理多种分辨率，用于表示位置和时间戳的粒度或分辨率可以以1毫秒和1纳米度的倍数进行调整。默认的比例因子是1000毫秒和100纳米度，相当于赤道处约1厘米。这些也是OSM数据库的当前分辨率。

PBF文件的扩展名为*.osm.pbf。

目前，PBF的参考实现依赖Osmosis实现，分为两个部分，Osmosis专用部分，见https://github.com/openstreetmap/osmosis，以及应用通用部分，见https://github.com/openstreetmap/OSM-binary。应用程序通用部分用于构建osmpbf.jar(在osmosis和其他基于java的PBF阅读器中使用)，还包含PBF协议缓存定义的主定义(*.proto文件)。



1、PBF的软件支持

除了原始的XML格式之外，OSM项目中使用的许多软件已经支持PBF，而且还有一些工具可以将PBF转换为OSM XML，反之亦然。

请参阅PBF/软件合规性（https://wiki.openstreetmap.org/wiki/PBF/Software_Compliance），了解各种程序对PBF文件支持的详细信息。



2、设计

2-1.底层编码

GPB格式（Google Protocol Buffers，谷歌协议缓存）用于底层存储。给定一个包含一条或多条消息的规范文件，协议缓存编译器编写底层序列化代码。消息可以包含其他消息，形成层次结构。协议缓存也支持可扩展性，可以将新字段添加到消息中，旧客户端无需重新编译就可以读取这些消息。欲了解更多细节，请参阅https://github.com/protocolbuffers/protobuf/或阅读谷歌开源博客上的相关文章（https://opensource.googleblog.com/2008/07/protocol-buffers-googles-data.html）。谷歌官方支持c++、Java和Python，也有针对其他语言的编译器。一个示例消息规范是：

message Node {

  required sint64 id = 1;

  // 并列数组

  repeated uint32 keys = 2 [packed = true]; // 字符串id

  repeated uint32 vals = 3 [packed = true]; // 字符串id

  optional Info info = 4; // 在omitmeta中可以省略

  required sint64 lat = 8;

  required sint64 lon = 9;

}
