百度地图瓦片切片规则

谷歌、高德、天地图、OSM、腾讯等的瓦片组织模式参见：https://blog.csdn.net/sinat_41310868/article/details/115561425

这篇文章单独说一下百度地图的瓦片组织规则。

相对于谷歌等地图的瓦片地图切片规则，百度的瓦片差异主要在如下两个方面：

1.瓦片坐标系原点由东经180°，南纬85.05°，变为了东经0°，北纬0°，既赤道与格林尼治经线的交点。

2.Y轴由向下，变为向上，既Y由南向北。

原点也变了，坐标轴也转向了，百度地图这个瓦片切片模式，的确是让人挺困惑的，就跟BD09坐标的存在一样，令人困惑double。

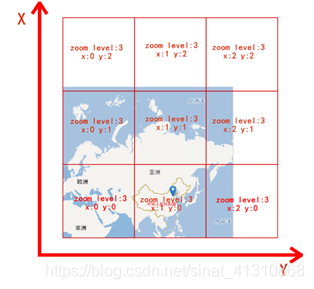

下图是在zoom level为3的时候，百度地图的瓦片分布，从瓦片坐标(0,0)开始，x和y都是正数的时候，是东北半球，西半球和南半球的瓦片x和y是负数。

百度地图zoom level最小值是3，最大值是21。



之前已经在坐标系与投影中介绍了百度地图的坐标系与投影，https://blog.csdn.net/sinat_41310868/article/details/115551276，基于百度地图与众不同的坐标系、投影、切片方式，经纬度坐标与瓦片坐标之间的转换，也要比正常的地图瓦片复杂一些。

首先，需要将经纬度坐标投影到平面坐标，根据平面坐标计算出瓦片坐标，在还原的时候，也需要根据平面坐标进行中转。

百度地图瓦片在zoom level为18的时候，其像素分辨率是1m/pixel，可推出像素分辨率的计算公式为：

resolution=2^( 18-z) m/pixel

其中z是zoom level。

百度地图瓦片的投影平面坐标起点为(0,0)。

当瓦片尺寸为256*256pixel的时候，瓦片坐标(tileX,tileY)的计算公式为：

tileX=int(x*2^(z-18)/256)

tileY=int(y*2^(z-18)/256)

其中，x和y是平面投影坐标，z是zoom level。

知道了在zoom level为18的时候，像素分辨率为1m/pixel，坐标原点为(0,0)，一切就都豁然开朗了。

平面投影坐标(x,y)转瓦片像素坐标(pixelX,pixelY)的公式：

pixelX=x*2^(z-18)-int(x*2^(z-18)/256)*256

pixelY=y*2^(z-18)-int(y*2^(z-18)/256)*256

其中z是zoom level。

瓦片坐标(tileX,tileY)加上像素坐标(pixelX,pixelY)，转平面投影坐标(x,y)的公式：

x=(tileX*256+pixelX)*2^(18-z)

y=(tileY*256+pixelY)*2^(18-z)

其中z是zoom level。

因为BD09坐标系是极坐标加常量二次加密GCJ02坐标系获得的，所以它的墨卡托投影需要分区间进行修正。它的参考椭球也是变形的，根据计算可知道，它的赤道半径是6378206米，扁率应该可以还用WGS84椭球的扁率1/298.257223565。

百度地图瓦片平面投影坐标x最大值为20037726m, y最大值为12474104m。

梳理完百度地图瓦片规则，真的还是很让人困惑，从BD09坐标系，到BD09MC投影，到独树一帜的瓦片规则，百度地图为什么要搞得这么绕来绕去呢？

这么复杂，一般人搞不出来，但为什么要搞这么复杂呢？理应是一个通用服务，为啥弄得这么遗世独立呢？

真的很困惑triple。

把坐标系转换、投影、瓦片坐标、像素坐标的计算方法写成了python代码，如下：

import math
x_pi = 3.14159265358979324 * 3000.0 / 180.0
pi = 3.1415926535897932384626  # π
a = 6378245.0  # 长半轴
ee = 0.00669342162296594323  # 扁率
# 百度墨卡托投影纠正矩阵
LLBAND = [75, 60, 45, 30, 15, 0]
LL2MC = [
    [-0.0015702
