VCS入门教程(二)

本文主要介绍VCS进行verilog代码debug的基本方法

一、使用系统函数

首先我们在编写verilog模块的testbench时，可以在里面使用一些verilog的系统函数，在运行simv文件跑仿真时，进行一些控制。例如：

函数	含义
$time	代表当前的仿真时间
$display	类似C语言的printf函数，仿真时在终端上打印一些信息，比如一些变量的值
$monitor	和$ display类似，不同的是$ display在被调用的时候打印一些信息，$monitor可以自动监测变量，当变量值发生变化时，便打印出信息
$stop	调用时使仿真产生一次中断
$finish	调用时使仿真结束
$readmemb	用于存储器建模时的初始化，将一个文本文件里的数据，写入存储器
$readmemh	以十六进制数写入
$readmemb	以二进制数的形式写入

二、使用UCLI (用户命令行接口)

使用 UCLI 进行Debug其实是非常低效的，使仿真在错误的地方停止，用命令打开一个一个“黑盒子”(module) 并查看内部信号与预期是否一致。在实际使用VCS的时候基本不用，在此简单介绍，不做过多赘述。

三、使用DVE

在前面我们已经使用命令 ./simv -gui 。以图形化界面的方式运行仿真。以下介绍一种更为常用的方式

module addertb;
reg [7:0] a_test, b_test;
wire [7:0] sum_test;
reg cin_test;
wire cout_test;
reg [17:0] test;

add8 u1(a_test, b_test, cin_test, sum_test, cout_test);

initial begin
`ifdef DUMP_VPD
       $vcdpluson();
`endif
end

initial
begin
  for (test = 0; test <= 18'h1ffff; test = test +1) begin
    cin_test = test[16];
    a_test = test[15:8];
    b_test = test[7:0];
    #50;
    if ({cout_test, sum_test} !== (a_test + b_test + cin_test)) begin
      $display("***ERROR at time = %0d ***", $time);
      $display("a = %h, b = %h, sum = %h;  cin = %h, cout = %h",
               a_test, b_test, sum_test, cin_test, cout_test);
      $finish;
    end
   #50;
  end
  $display("*** Testbench Successfully completed! ***");
  $finish;
end
endmodule

在 addertb.v 中新增了一个 initial 块。表示如果在编译时，定义了 DUMP_VPD 这个宏，那么在仿真时，打开 $vcdpluson() 这个开关选项

使用上图命令编译源码后仿真，+define+DUMP_VPD表示在编译时定义 DUMP_VPD 这个宏，即在仿真时，打开了$vcdpluson() 这个开关选项。

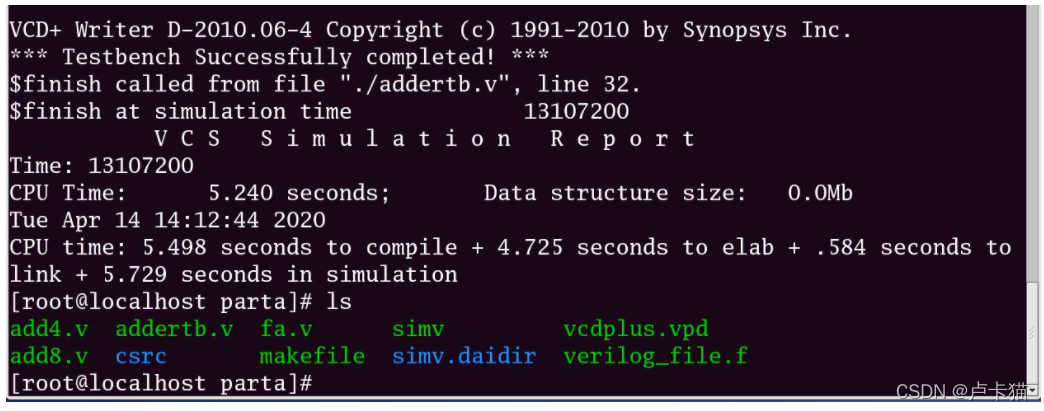

我们可以看到，在仿真完成后，生成了 vcdplus.vpd 这个文件。这个文件记录了仿真过程中所有信号的波形，可以使用 dve 打开

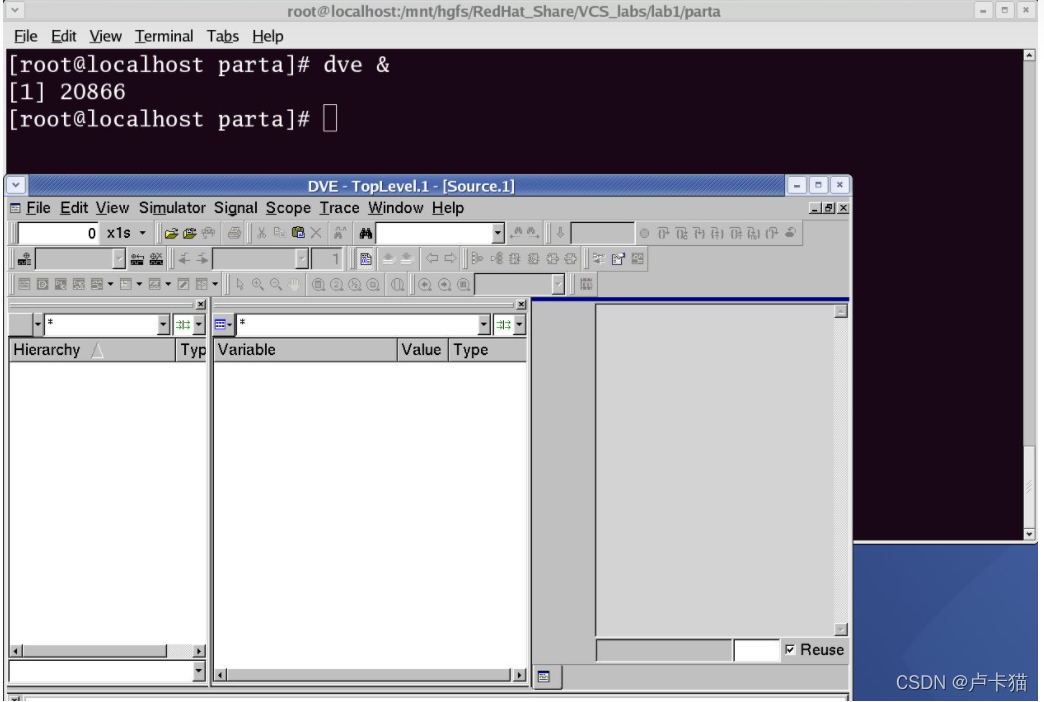

通过 dve & 命令打开 dve, "&"的用途是后台打开dve，以免终端被占用。我们可以看到 dve 打开后界面为空白

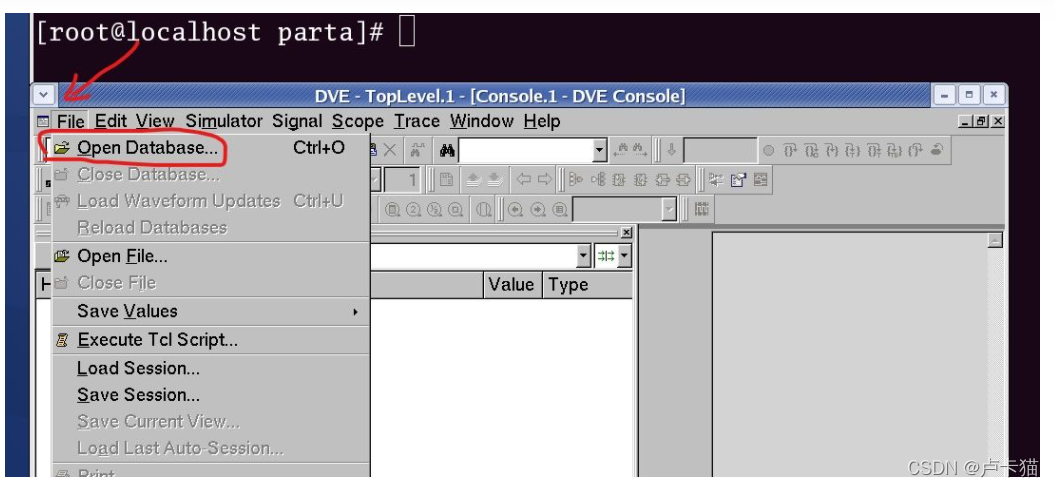

File -> Open Database

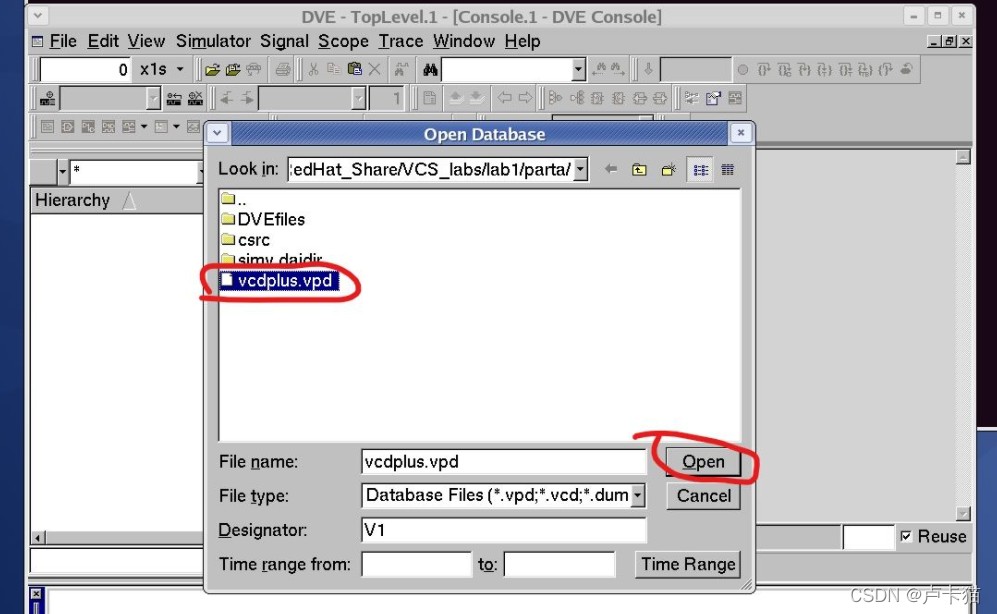

选择 vpd 文件并打开

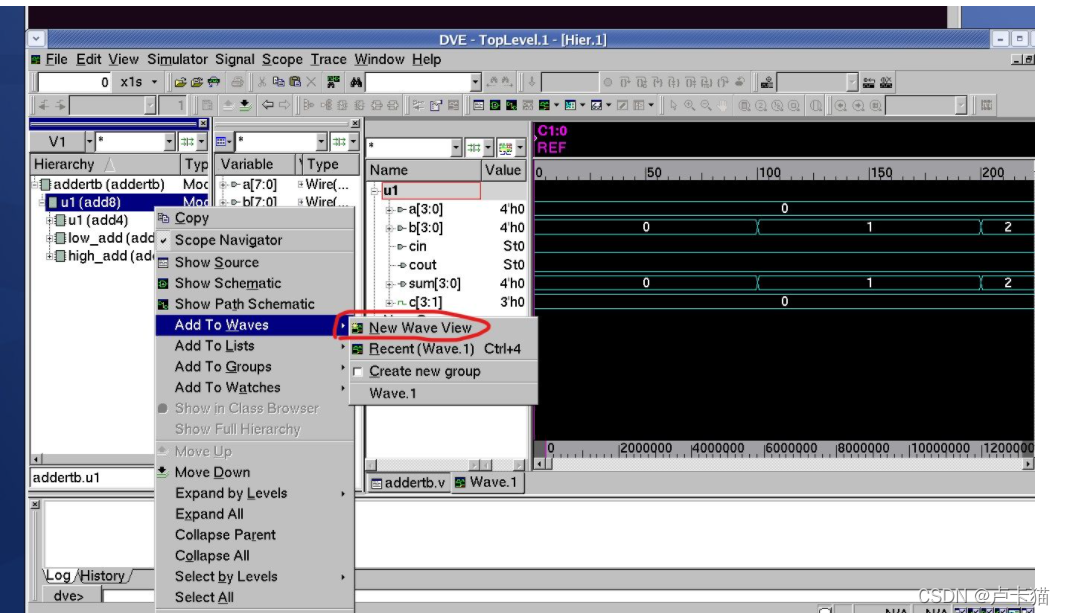

在Hierarchy 部分，可以查看顶层模块里面的子模块，右键 -> Add to Waves 查看对应模块的波形图。

在上述方法中，在编译时通过定义一个宏，打开 testbench 中 $vcdpluson() 这个开关选项，在运行 simv 进行仿真时，VCS便把所有的波形记录下来，生成一个 .vpd 文件 (波形文件)。在dve中打开文件，即可查看仿真波形，方便之处在于波形可以发给他人查阅。

几点补充：
1.在编译时，将 -debug_all 选项 更改为 -debug_pp。打开生成 VPD 文件的功能，关掉UCLI的功能，节约编译时间。
2.在编译时，使用 +define+macro1 将宏macro1传给源代码。使用+define+macro1=value+macro2=value 将macro1和macro2 传给源文件中同名的宏。
3.在编译时，使用 +vpdfile+filename 可以更改生成 VPD 文件的文件名，默认为 vpdplus.vpd。
4.可直接使用命令： dve -vpd vcdplus.vpd & 后台打开 dve 并加载 vpd 文件，代替上面图7~图9的过程。
5.调用 $ vcdpluson() 时可以加入一些参数，如果什么都不加，则默认记录顶层模块下所有子模块的信号波形。参数格式：$vcdpluson(level_number, module_instance, … , … )。比较重要的参数为前两个。数字设计里面的 module 是层次化/结构化的，类似于一层一层的黑盒子不断包含下去。module_instance 表示从哪一个module开始记录波形，level_number表示查看 module_instance 下子模块多少层的波形。下面使用一些例子来说明。

本文介绍了VCS 进行 debug 的三种方式，其中第三种是最常使用最有效的。
在实际工程中，通常使用VCS生成 fsdb 格式的波形文件，将其导入另一个软件 Verdi 查看波形，代替DVE进行联合仿真
