如何使用VCS和verdi跑通《UVM实战》上的例子

最近我打算跑一下UVM实战上的例子加深对UVM的理解，以及提高代码编写的能力。一开始按照网上的方法，并没有跑通，遇到各种意料之外的问题，发现对于小白真是有点困难。最后集各家博主之长，总算跑通了，希望对大家有点帮助。

1.将下载好的代码导入虚拟机

1.导入文件

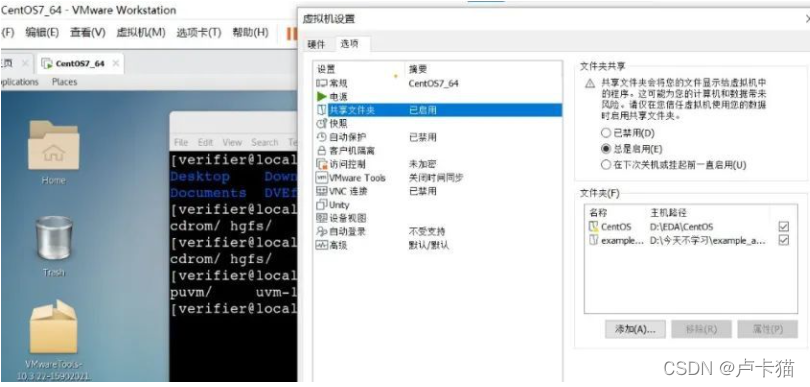

《UVM实战》这本书的源代码是可以下载的，可登录华章网站，在书的第8页有网址。怎么导入虚拟机呢，右键虚拟机，找到设置→选项→共享文件夹→总是启用→添加共享文件夹，我直接添加的代码所在目录。点击确定，启动虚拟机，打开终端，输入cd /mnt/hgfs，就可看到你的代码了，你可以复制出来。
切到你想要的路径，输入cp -r /mnt/hgfs/example_and_uvm_source_code ./即可复制到当前路径。

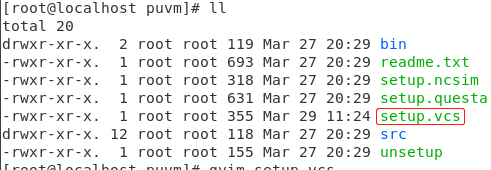

2.配置路径

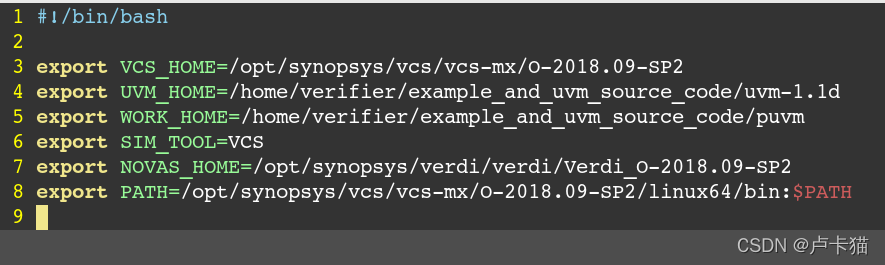

根据你当前工具的路径配置好文件

保存好后，在当前路径source一下

2.对文件的修改

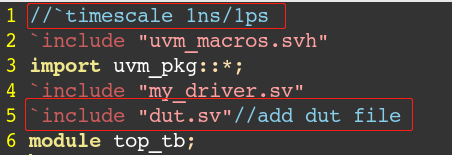

首先在top_tb.sv中，将‘timescale 1ns/1ps注释掉，添加‘include “dut.sv”

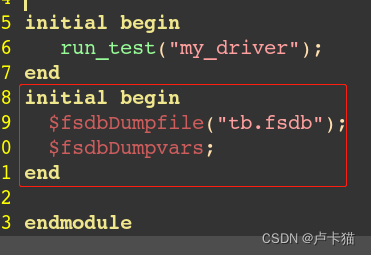

为了dump波形，还需要在top_tb的文件夹加入以下几行代码

initial begin
	$fsdbDumpfile("tb.fsdb");//产生名为tb.fsdb文件
	$fsdbDumpvars;
end

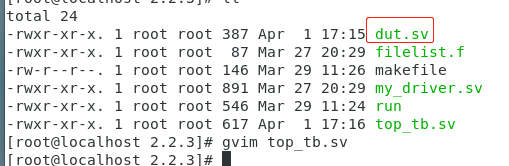

将dut.sv文件复制到top_tb.sv的文件夹中。

3.在终端输入vcs运行代码

1.运行VCS

vcs -R -full64 +v2k -fsdb +define+FSDB -sverilog -ntb_opts uvm top_tb.sv -debug_all -elab -lca -kdb

运行没有问题

生成的文件如下图，simv是使用VCS查看波形需要的文件，tb.fsdb是使用verdi查看波形需要的文件

2.通过VCS查看波形

./simv -gui & //$是在后台运行

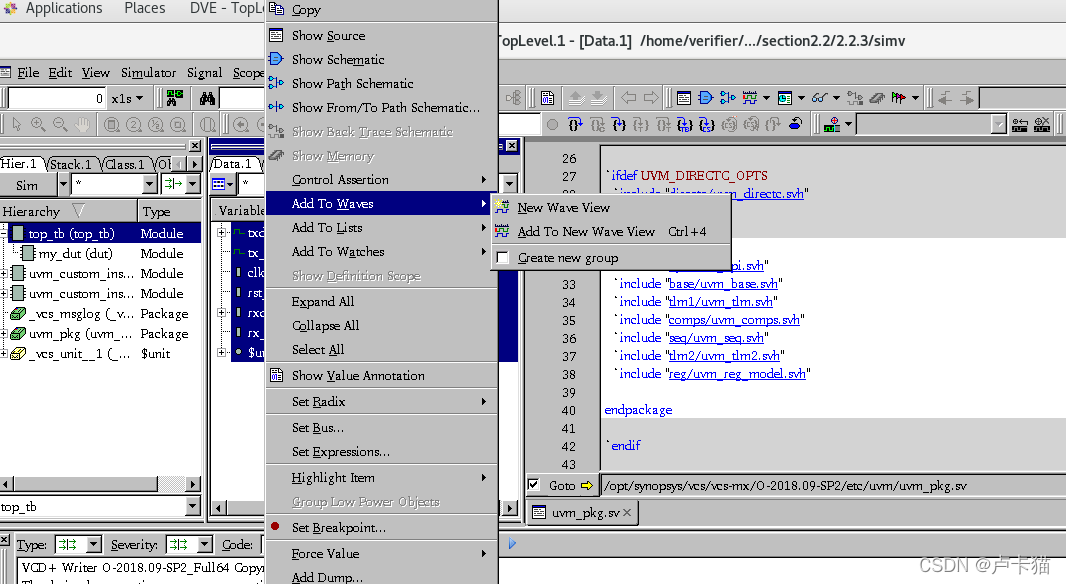

选中信号右键Add To Waves -> New Wave View添加波形

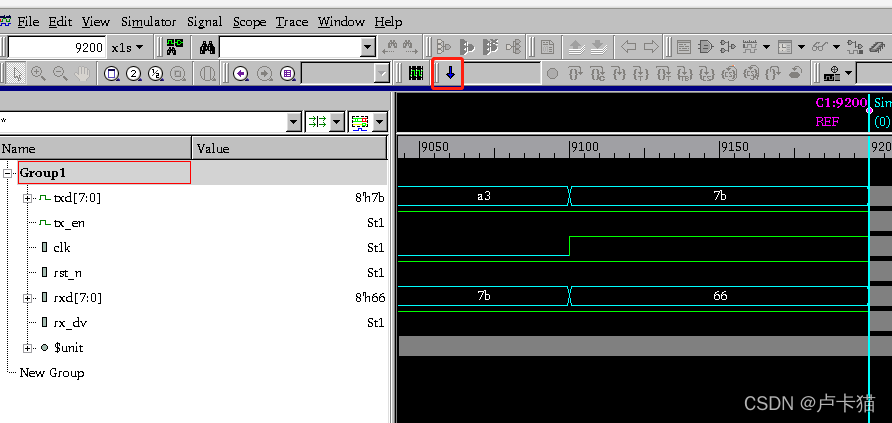

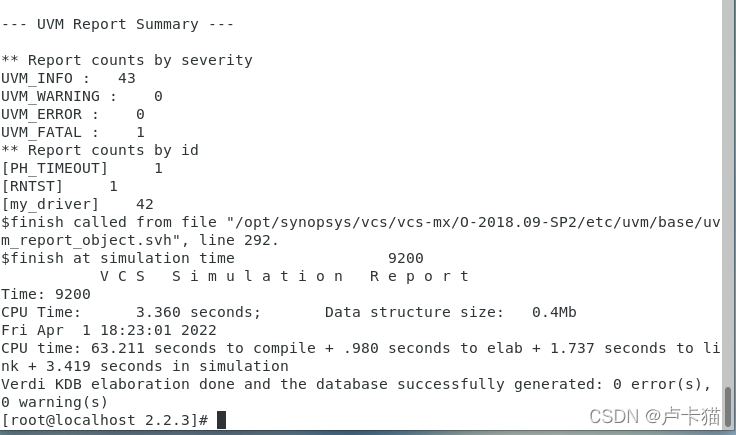

运行结果

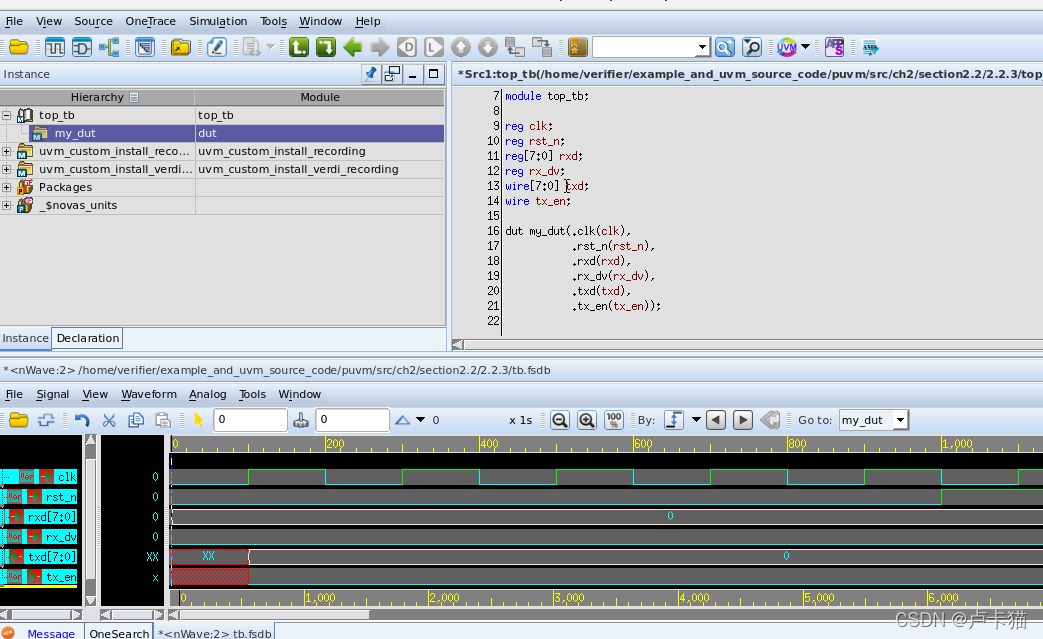

3.通过verdi查看波形

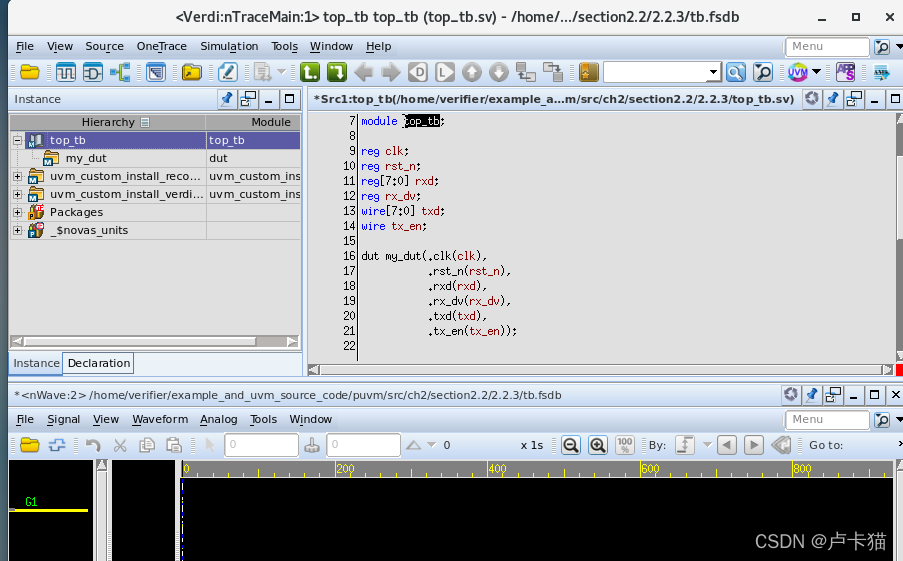

verdi -ssf tb.fsdb &

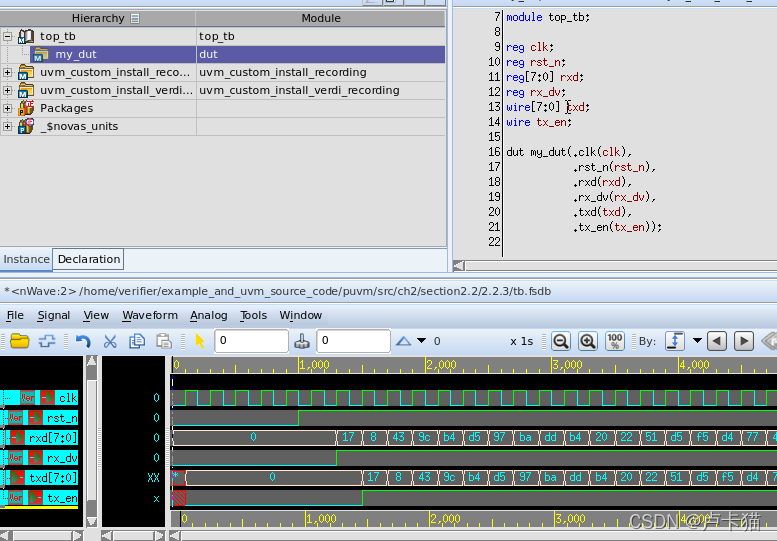

选中信号，键盘ctrl+w出现波形

信号区f键，出现全局信号视图
