工业级以太网控制器CH390介绍以及应用电路参考设计

1、概述

CH390是一款自带10/100M以太网介质传输层（MAC）和物理层收发器（PHY）的工业级以太网控制器芯片，支持10BASE-T的CAT3、4、5和100BASE-TX的CAT5、6连接，支持HP Auto-MDIX，低功耗设计，符合IEEE 802.3u规范。

CH390内置16K字节SRAM，支持3.3V或2.5V并行接口（CH390L）和SPI串行接口（CH390H），用于兼容各种MCU、MPU、DSP等控制器。

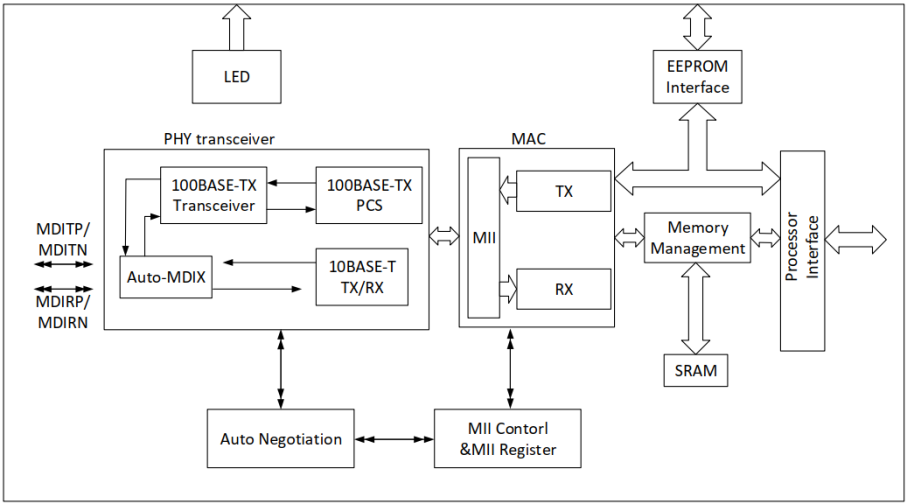

下图为CH390的结构框图：

2、特点

• 内部自带以太网介质传输层（MAC）和物理层（PHY）。
• 每个芯片内置唯一的以太网MAC地址，无需另外购买或分配，无需外部EEPROM。
• CH390L支持8位并行接口和16位并行接口，CH390H支持SPI串行接口。
• CH390H提供SPI从机接口，支持SPI时钟模式0和3，时钟速度高达50MHz。
• 集成基于DSP算法实现的低功耗10/100M收发器Transceiver。
• 支持Auto-MDIX交换TX/RX，自动识别正负信号线。
• 支持10BASE-T和100BASE-TX及自动协商。
• 支持UTP CAT5E、CAT6双绞线，支持120米传输距离。
• 支持用于远程唤醒的唤醒帧、链路状态变化和魔法包事件。
• 支持IEEE 802.3x的流量控制。
• 支持IPv4 TCP/UDP和IPv6 TCP/UDP校验和的生成和检查。
• 内置LDO，支持独立的I/O接口电源以适用不同电压的处理器或MCU。
• 内置50Ω阻抗匹配电阻，内置晶体振荡器所需电容，外围电路精简。
• 支持可选的外部 EEPROM 配置芯片。
• 提供QFN32（CH390H）和LQFP48（CH390L）两种封装。

3、应用电路参考设计

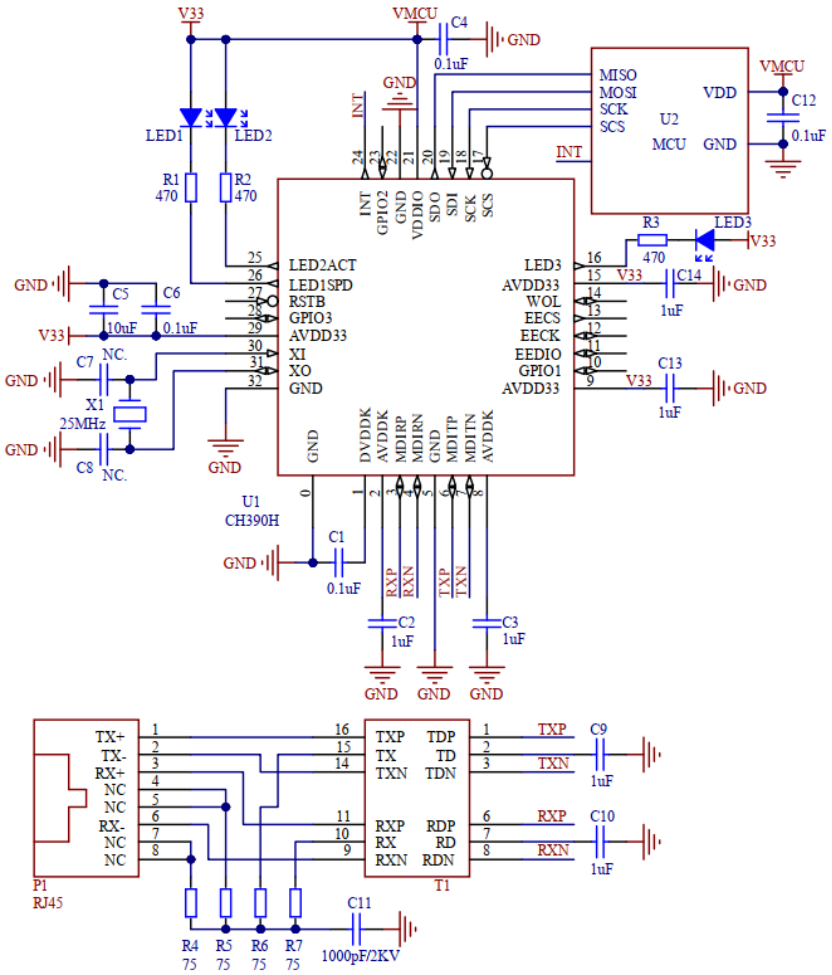

（1）CH390H（SPI接口）应用电路参考设计

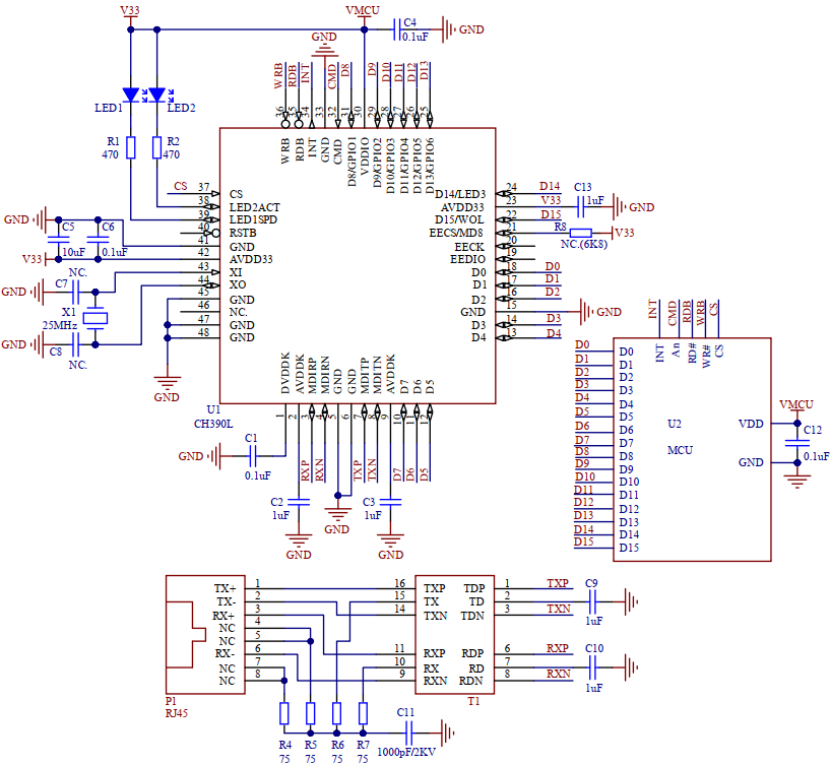

（2）CH390L（并行接口）应用电路参考设计

以上就是CH390在分别使用SPI接口（CH390H）和并行接口（CH390L）时的应用电路设计参考图，在进行电路设计时需要注意：

• CH390H已内置晶体X1的部分振荡电容，C7和C8可以根据晶体参数调节。对于负载电容为12pF的X1，无需C7和C8；对于负载电容为20pF的X1，C7和C8建议各15pF。
• CH390已内置以太网50Ω阻抗匹配电阻，外部不要再接49.9Ω或50Ω电阻，等效于电压驱动。
• CH390H引脚2和引脚8之间可以连接也可以断开。
• CH390L引脚2和引脚9之间可以连接也可以断开，此外对于CH390L 8位并口模式，电阻R8改为6K8或4K7上拉。
• T1是Ethernet网络变压器，其中心抽头分别通过电容C9/C10接地，不要接任何电源。
