单层绕组和双层绕组产生的电动势

单层绕组产生的磁动势

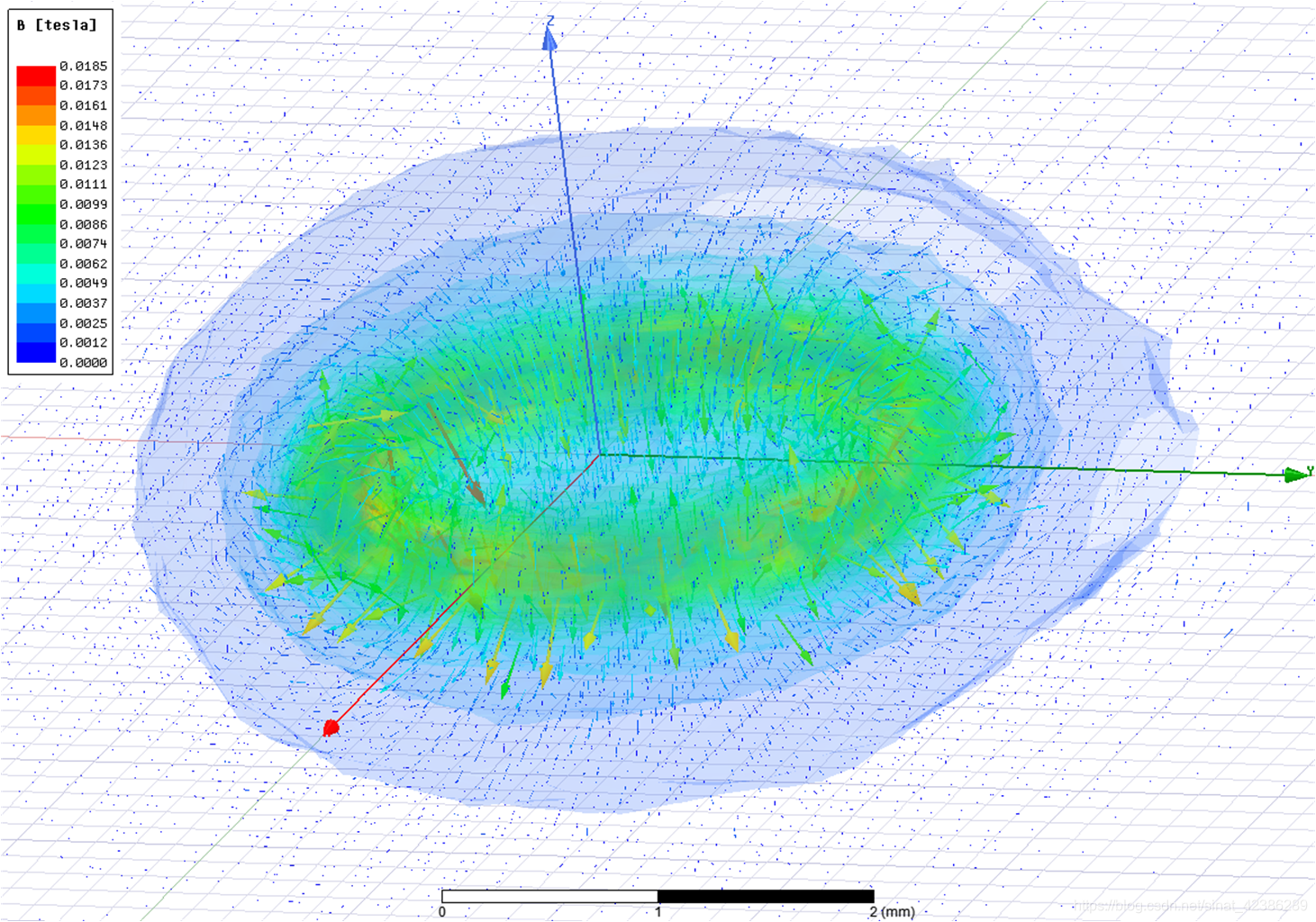

我们先来看一个线圈通电会产生怎样的磁场，利用ANSYS进行仿真后得到如下的图像

可以看出其磁感应强度B的等势面成一个扁平状椭圆，那么在靠近线圈处（因为电机的气隙很小）用一个法线平行Z轴的平面去切割磁场，这个平面上的磁场也几乎是相等的，那么根据磁路的公式可知磁感应强度正比于磁动势。

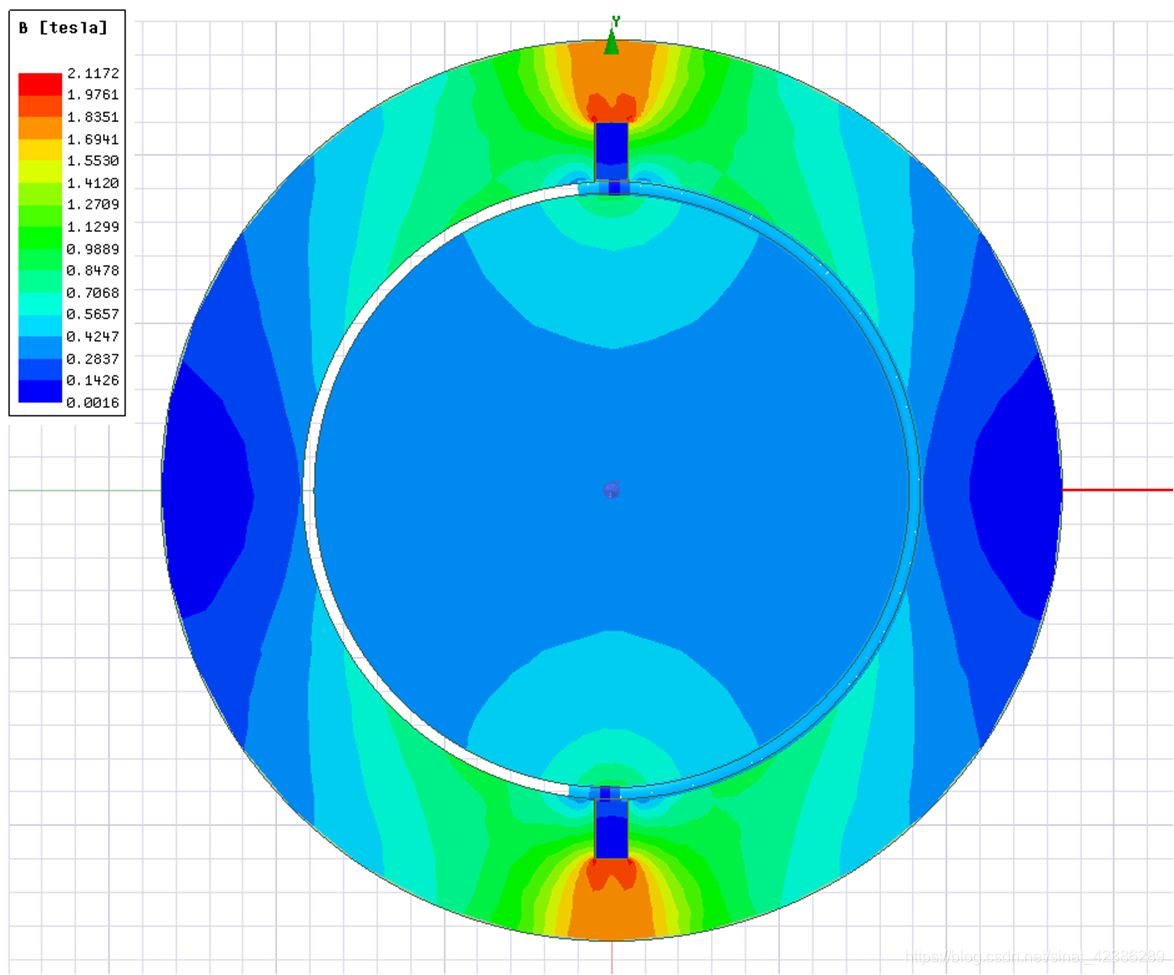

再利用ANSYS仿真一个如下图所示的只有一个线圈的电机模型

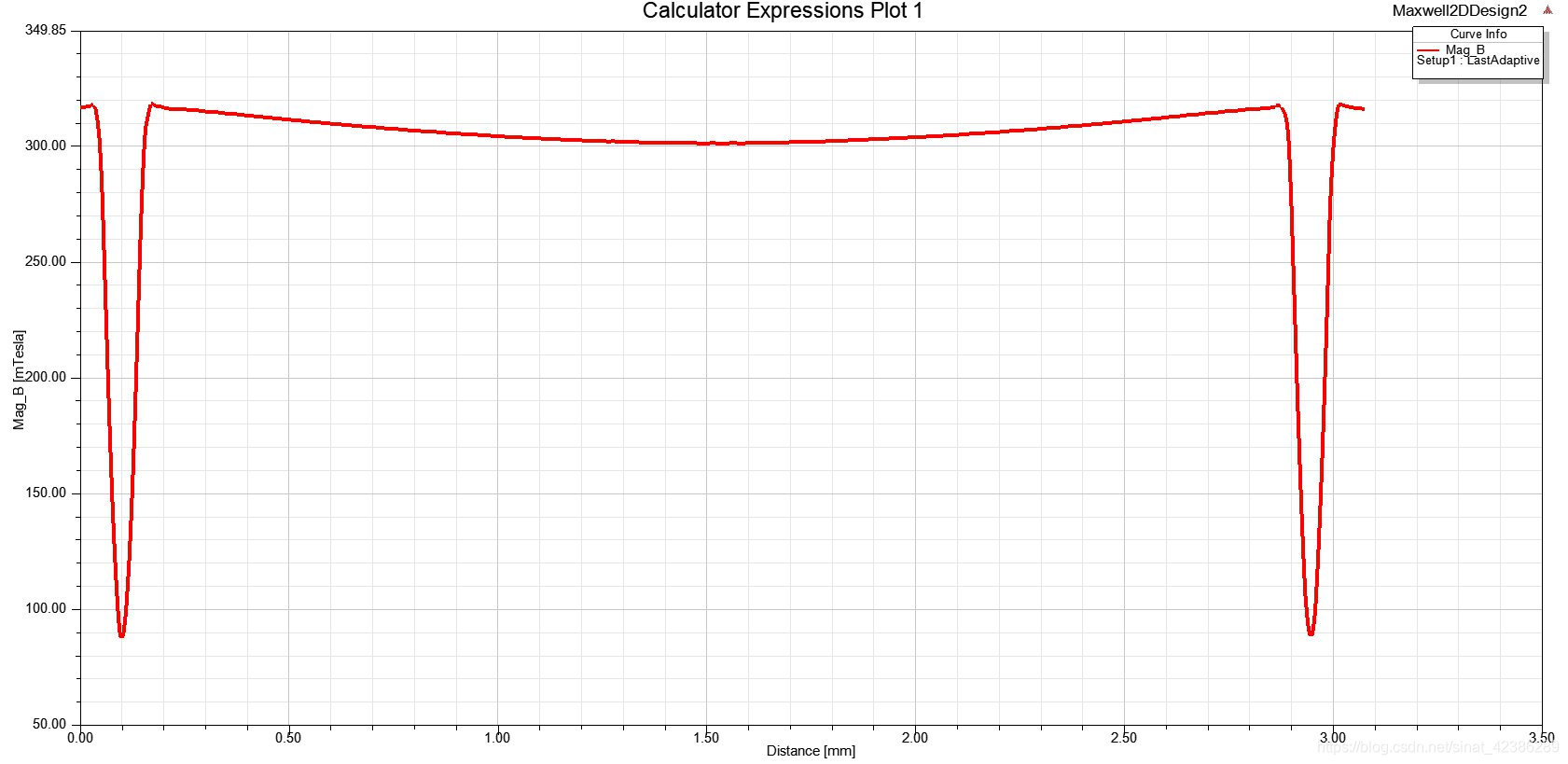

观看空气气隙中的磁感应强度B的大小，得如下曲线

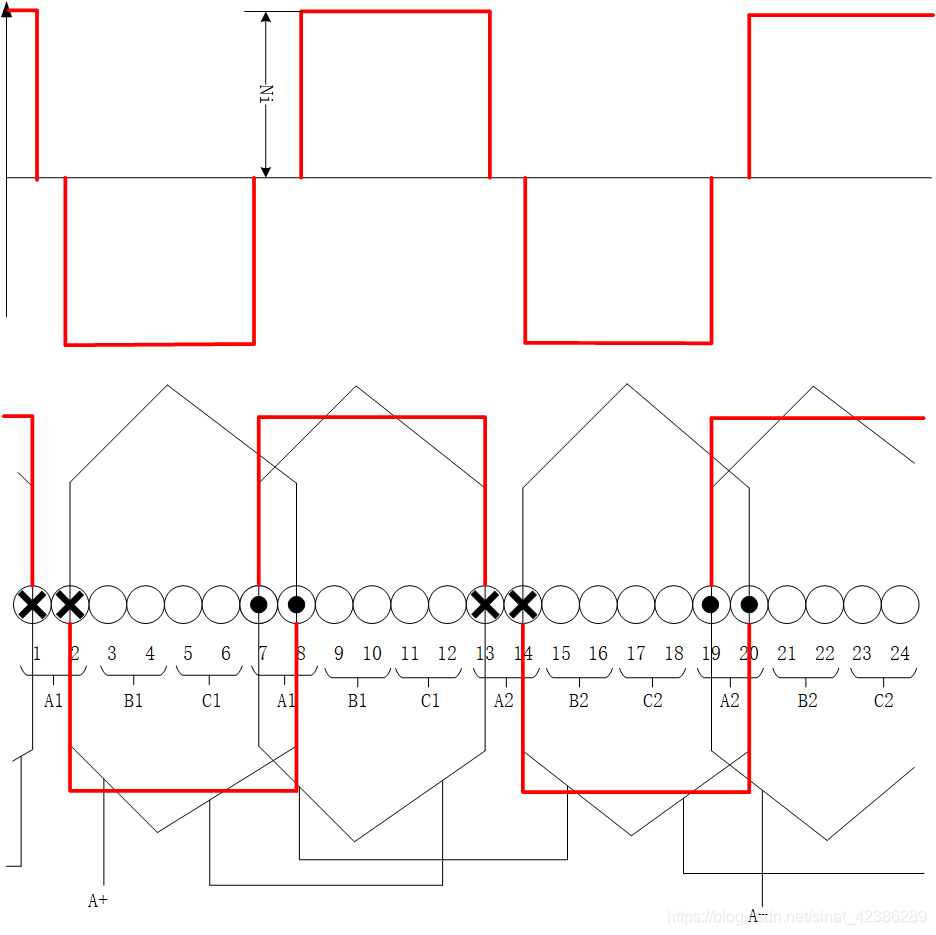

可以看出，除了齿槽处的齿槽效应削弱了磁场外，其余地方的磁场基本一样大，那么为了方便分析就可以认为一个线圈所产生的磁动势为一个矩形波，如下图所示

根据磁场的叠加原理，合成后的磁动势的幅值为Ni（N为线圈匝数，i为电流大小），并且是周期为$2\pi$的矩形波，那么利用傅里叶分解
f ( t ) = a 0 + ∑ n = 1 ∞ [ a n c o s ( n ω 1 t ) + b n s i n ( n ω 1 t ) ] f(t)=a_{0}+\sum_{n=1}^{\infty}[a_{n}cos(n\omega_{1}t)+b_{n}sin(n\omega_{1}t)] f(t)=a0​+n=1∑∞​[an​cos(nω1​t)+b
