全波整流电路

什么是全波整流电路？

全波整流电路是将交流电的完整周期转换为脉动直流电的整流电路。与仅利用输入交流周期的半波的半波整流电路不一样，全波整流电路利用全周期，可以克服半波整流电路效率较低的问题。

全波整流电路构建过程

全波整流电路可以用以下两种方式构建：

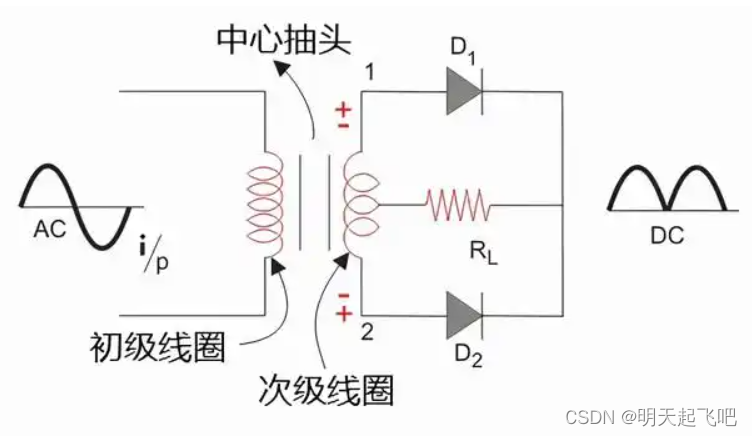

1、使用一个中心抽头变压器和两个二极管，这被称为中心抽头全波整流电路。

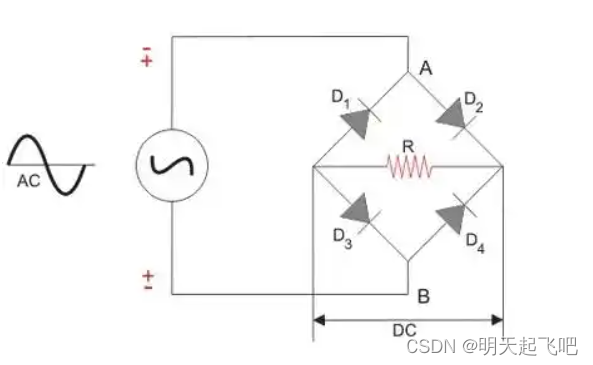

2、使用一个标准变压器，四个二极管排列成一个电桥，这个叫做桥式整流电路。

中心抽头全波整流电路的工作原理

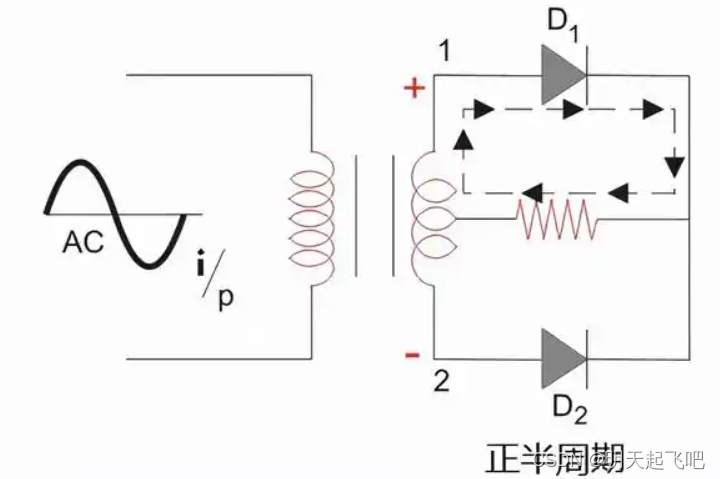

向输入变压器事假交流电压，在交流电压的正半周期内，端子1为正，中心抽头为0点位，端子2为负电位。

这将导致二极管D1中的正向偏置并导致电流流过它。在此期间，二极管D2处于反向偏置状态，将阻止电流通过它。

在输入交流电压的负半周期期间，端子2将相对于端子1和中心抽头变为正。这将导致二极管D2中的正向偏置并导致电流流过它。在此期间，二极管D1处于反向偏置状态，将阻止电流通过它。

在正半周期期间，二极管D1导通，在负半周期期间，二极管D2导通。结果，两个半周期都允许通过。这里的平均输出直流电压几乎是半波整流器直流输出电压的两倍。

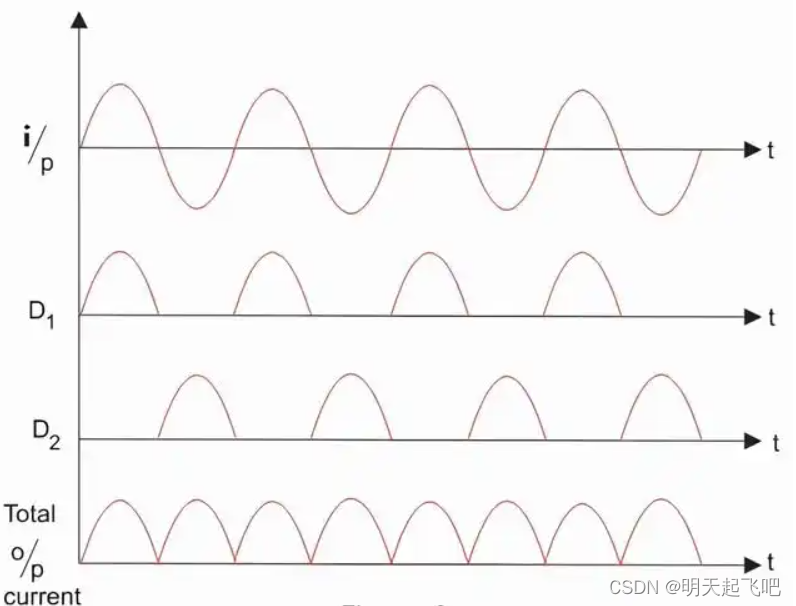

中心抽头全波整流电路输出波形

中心抽头全波整流滤波电路

作为中心抽头全波整流器的输出，可以得到一个带有许多纹波的脉动直流电压，但是不能将这种脉动用于实际应用。
因此，为了将脉动直流电压转换为纯直流电压，使得如下所示的滤波电路，在这里，在负载上放置一个电容。

电容滤波电路的工作是使纹波短路并阻挡直流分量，使其流过另一条路径并在负载上可用。

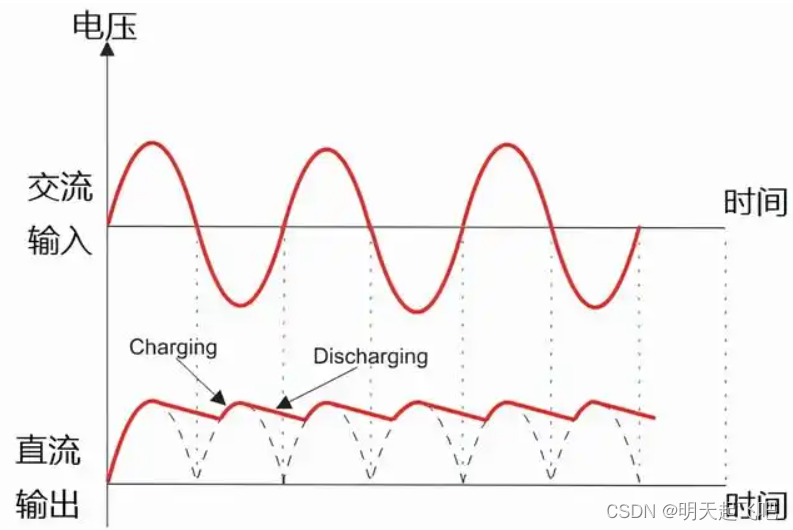

在正半波期间，二极管D1开始导通，电容未充电。
当施加恰好大于电容器电压的输入电流电压时，它会立即将电容充电至输入电压的最大值。此时，电源电压等于电容电压。

当施加的交流电压开始开始下降并小于电容器时，电容开始缓慢放电，但与电容的充电相比，这速度较慢，并且没有足够的时间完全放电，又开始充电。因此，电容中大约有一半的电荷被放电。在负循环期间，二极管D2开始导通，上述过程再次发生。这将导致电流以相同的方向流过负载。

全波整流电路的优点

全波整流的电路的整流效率是半波整流电路的两倍。半波整流电路的效率为40.6%，而全波整流电路的整流效率为81.2%。
全波整流电路的纹波系数很低，因此需要一个简单的滤波器。全波整流电路的纹波系数值为0.482，而半波整流电路的纹波系数为1.21.
全波整流电路获得的输出电压和输出功率高于半波整流电路获得的输出电压和输出功率。

全波整流电路的缺点

中心抽头整流电路邲半波整流电路更贵，而且往往占用大量空间。
