运放设计——交流信号全波整流

一、背景提要

		基于运放的交流信号全波整流是在淘宝一个肌电信号采集电路上注意到的，后面经过对电路进行分析发下比基础的运放半波整流有意思，下面将对运放的半波整流和全波整流电路进行讲解；

二、类型一：半波整流（有弊端，结尾附带改进电路）

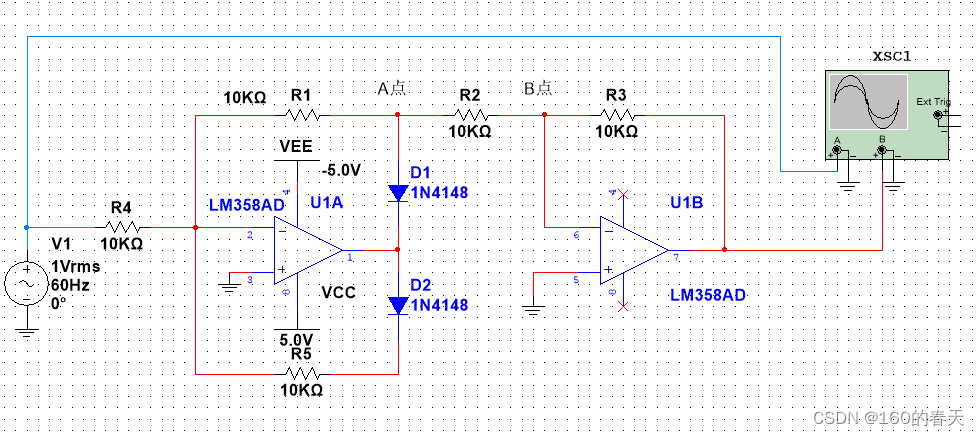

电路原理图：

工作原理：

①、当信号处于正半周时候，U1A的反向输入端大于同向输入端，U1A输出低电平，D1导通，构成负反馈，此时U1A由于虚短使得反向输入端为“0”电位，由于D2截止，所以U1A反向输入端流入的电流流向AB路径，由于B点是“0”电位，所以此时A点电位位-Vin，由于U1B是一个增益为1的反向比例反大器，所以此时Vout=Vin；

②、当信号处于负半周时候，根据①点分析可得D2导通，D1截止，此时A为0，B为0，Vout也为0；

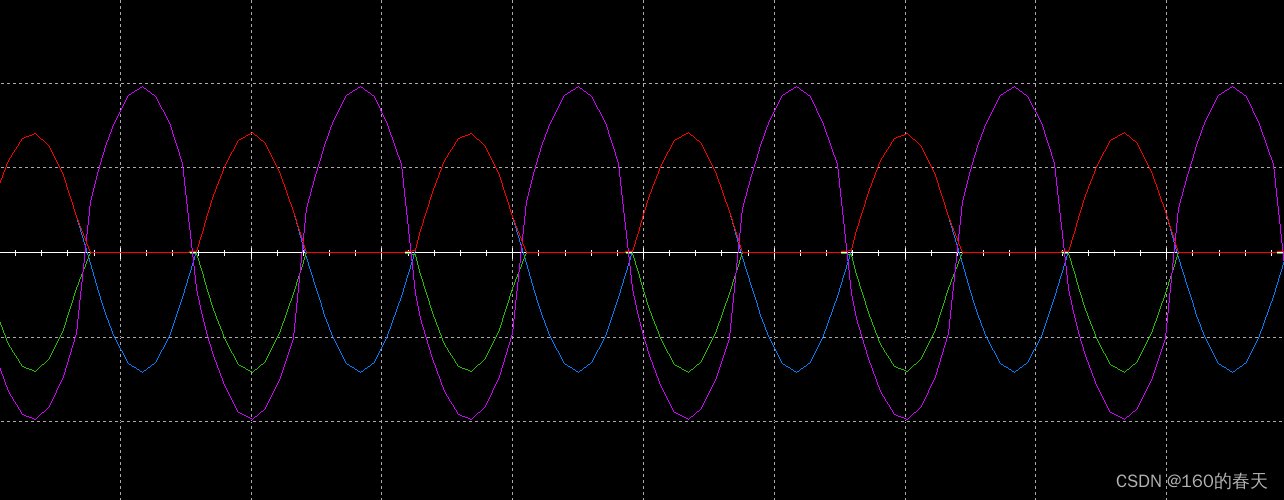

仿真结果：

从图中A点（绿色）的波形与Vout波形为反相关系，符合上述分析；

类型二：全波整流电路

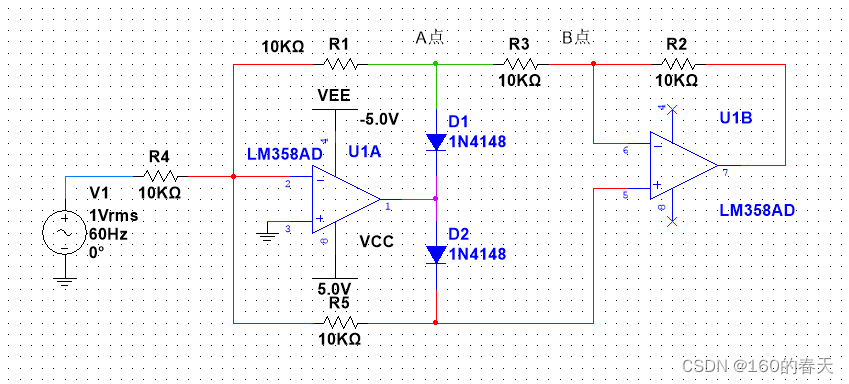

电路原理图：

工作原理：

①、输入信号为正半周时候，D1导通，D2截止，U1A的反向输入端为0，由于虚断，U1B的同向输入端不流入电流，故电流只能走AB路径，与类型一一样，此时Vout=Vin；

②、输入信号为负半周时候，D1截止，D2导通，U1A的反向输入端为0，此时反向输入端流向信号端的电流一共有两条主要路径，第一条从B点经过R3->R1->U1A.2脚，第二条由U1A的1脚输出流经R5到U1A.2脚，由于虚短，B点和U1B.5脚电位相等，此时假设B点电压为X，根据基尔霍夫电流定律得：
$$X/2R+X/R-Vi/R=0$$

			解得X= 2/3 Vi

这是不同于类型一的特别之处，得到B点电压后，R1、R3、R2与U1B构成了一个增益为3/2的同向反大器，所以此时Vout = X · 3/2 =Vi；由此实现全波整流

仿真波形分析

通过观察B点波形可知分析正确

总结与不足

其实观察上面波形尤其是全波的不难发现输出波形的转换0电位附近并不是很丝滑，主要与U1A的输出电压转换速率（运放的压摆率SR）有关，在0电位时候U1A输出来不及转换导致二极管不能及时导通与截止，针对此一是选择高压摆率的运放，二是对电路进行改进，目前在B站看到一位UP主对类型一半波的改进电路，但是全波目前还是没改进idea；

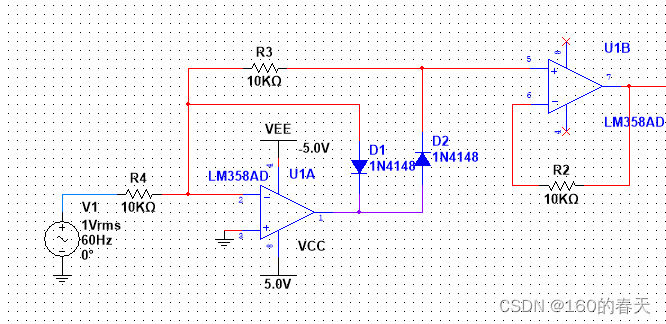

半波改进电路图：

仿真波形：

可以看到U1A的输出幅度在-0.6V到Vi+0.6V之间，对于运放的压摆率需求降低

希望有老哥可以教教弟弟低压摆率的运放整流呜呜~~
