一个简单USB插入检测电路

便携式设备经常会存在USB供电和锂电池供电并存的情况，那么当USB插入供电的时候如何实现系统自动识别并切断电池供电的呢？带着这个问题我们来看下今天的分享内容。

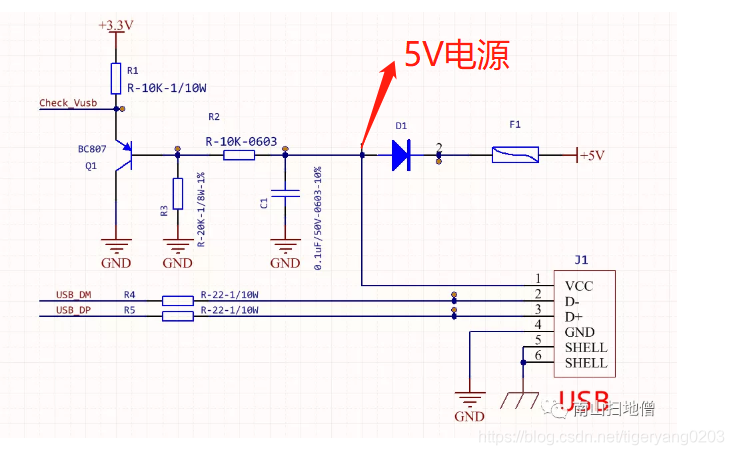

如下电路主要是实现USB插入自动检测的功能。

当USB未插入的情况下，系统的+5V由BUCK芯片(图中未画出)提供，此时由于D1的防反接作用，系统+5V被截止在右侧，左侧的Q1基极被电阻R3拉低到地，此时三极管Q1满足导通条件，Q1导通，单片机检测(Check_Vusb)到低电平，此时为USB未插入的状态。

当USB插入时，三极管的Q1的基极分压大概在3.3V左右，此时三极管不满足导通条件，Check_Vusb被拉高至+3.3V，单片机检测到高电平，为USB插入状态。检测到USB插入后，系统可以将电池供电自动切断以节省不必要的电量消耗。
