Banana Pi BPI-M5 Pro 瑞芯微Rockchip RK3576 开源硬件开发板

Banana Pi BPI-M5 Pro采用第二代8nm高性能AIOT平台瑞芯微RK3576，拥有6 TOPS算力NPU，支持最高16GB大内存。支持4K视频编解码，提供双千兆网口、WiFi 6 & BT5、多种视频输出等丰富接口。兼容多种操作系统，适用于基于ARM的PC、边缘计算设备、个人移动互联网设备和其他数字多媒体应用。

瑞芯微（Rockchip） RK3588 设计 香蕉派 BPI-M7 AI 单板计算机开发板 瑞芯微（Rockchip） RK3576 设计 香蕉派 BPI-M5 Pro AI 单板计算机开发板 瑞芯微（Rockchip） RK3576 设计 香蕉派 BPI-CM5 Pro AI 核心板

关键参数

• 芯片：瑞芯微RK3576

• CPU：集成四个 Cortex-A72 内核 @ 2.2GHz 和四个 Cortex-A53 内核 @ 1.8GHz，以及一个单独的 NEON 协处理器。

• GPU：ARM Mali G52 MC3 GPU

• NPU：高达6TOPs算力（INT8），支持INT4/INT8/INT16混合运算。

• VPU/编码和解码：

  • 硬件解码：支持 H.264、H.265、VP9、AV1 和 AVS2，最高可达 8K@30fps 或 4K@120fps。

  • 硬件编码：支持H.264和H.265最高4K@60fps，高质量JPEG编码器/解码器最高支持4K@60fps。

• RAM：8/16GB 32 位 LPDDR4x，默认为 8GB。 RK3576最大支持16GB。

• 闪存：32/128GB eMMC，默认为64GB eMMC。

• 工作电压：宽输入电压范围，从4.5V到23V（电压误差±5%）。

• 工作温度：0°C 至 80°C

• 操作系统：

  • 瑞芯微官方支持：Android 14、Debian 11、Buildroot

  • 第三方支持：Armbian

• PCB：8层PCB板设计

• 重量：43克

• 尺寸：92mm×62mm

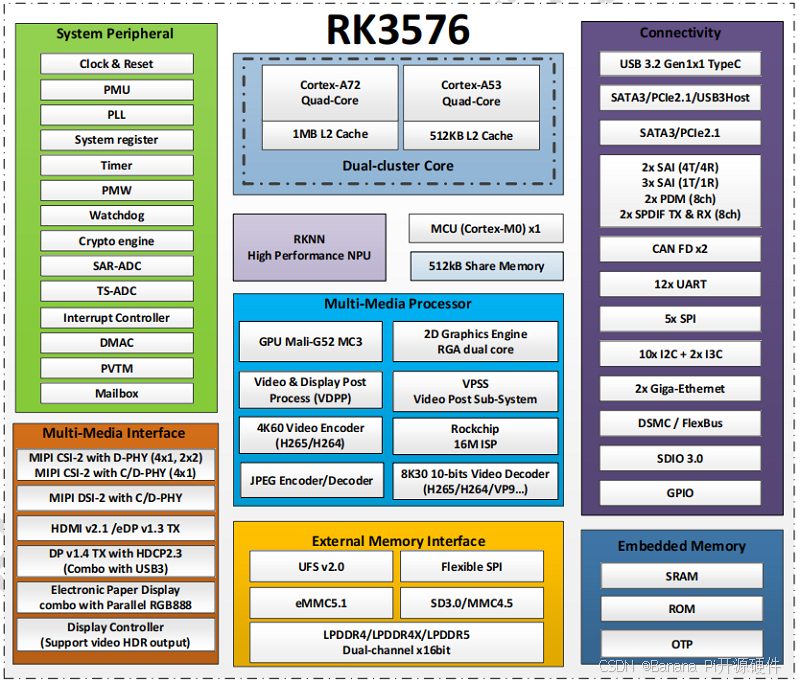

RK3576 芯片框架图

快速上手

快速上手 BPI-M5 Pro

硬件

硬件接口示意图

BPI-M5 Pro 产品图集

香蕉派 BPI-M5 Pro 产品图集

硬件规格

Banana Pi BPI-M5 Pro 硬件规格
Category	Functional Parameters
类别	功能参数
SOC主控	瑞芯微RK3576
CPU处理器	RK3576 四核 Cortex-A72@ 2.2GHz 和四核 Cortex-A53@ 1.8GHz，8nm 工艺
GPU图形处理器	ARM Mali G52 MC3 GPU
	完全兼容 OpenGL ES 1.1、2.0 和 3.2、OpenCL 高达 2.0 和 Vulkan 1.1
	带有MMU的专用2D硬件引擎将最大限度地提高显示性能并提供非常流畅的操作。
NPU 神经网络处理单元	6 TOPS@INT8
	支持INT4、INT8、INT16、FP16、BF16和TF32混合运算
	支持深度学习框架：TensorFlow、Caffe、Tflite、Pytorch、Onnx NNAndroid NN等。
视觉处理单元/编解码器	视频解码器支持H.264、H.265、VP9、AV1和AVS2等，最高可达8K@30fps或4K@120fps
	视频编码器支持 H.264 和 H.265 最高 4K@60fps，高质量 JPEG 编码器/解码器最高支持 4K@60fps
ISP	1路ISP，1600万像素
内存	8GB/16GB（最大16GB）32位LPDDR4/LPDDR4x，默认8GB LPDDR4x
存储	32GB/128GB eMMC，默认64GB eMMC
	支持MicroSD卡扩展
PCIe	1x M.2 Key M接口（PCIe 2.0，1-lane），可扩展SSD：类型2280/2260/2242/2230，当前默认为2280
网络	2 个千兆位以太网端口
	板载 IEEE 802.11a/b/g/n/ac/ax WIFI6 和 BT5 (rtl8852bs)
视频输出	1x HDMI OUT2.1，支持4K@120fps
	1x MIPI DSI，最高分辨率可达2K@60fps
	1x DP1.4，最高分辨率可达4K@120fps
视频输入	2x 2 通道 MIPI CSI，每通道高达 2.5Gbps
声音	1x HDMI音频输出
	1x HP-OUT 音频输出
	1x USB Type-C 3.0 (DP1.4)音频输出
USB端口	1x USB3.0（支持USB3.1 Gen1），高达5Gbps数据速率
	1x USB Type-C 3.0（DP1.4/OTG）
	1x USB2.0，支持高速（480Mbps）、全速（12Mbps）和低速（1.5Mbps）模式
40针 GPIO	兼容Raspberry Pi 40针GPIO，支持各种配件外设
	支持UART/SPI/I2C/I2S/PWM/5V电源/3.3V电源
其他	1x 5V 风扇接口
	1x 低功耗 RTC 芯片 LK8563S 电池连接器
	2x LED - 绿色 LED 在系统启动时闪烁，红色 LED 用户可控
电源输入	USB Type-C PD 2.0、9V/2A、12V/2A、15V/2A
按键	1x PWRON 按钮用于睡眠/唤醒
	1x 用于重启的重置按钮
	1x Maskrom 按钮，用于 Maskrom 烧机模式
操作系统支持	官方：Android 14.0，Debian11，Buildroot
	第三方：Armbian
尺寸	92 毫米 x 62 毫米
工作温度	0℃～80℃

配件

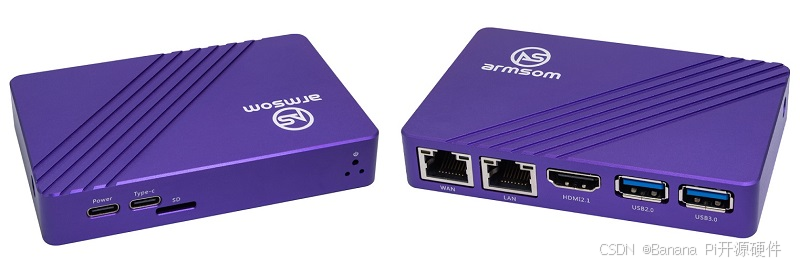

官方外壳

BPI-M5 Pro 尺寸接口与 BPI-M7相同。所以可以使用BPI-M7 外壳

显示屏10 HD
