目前视频的应用主要用在电脑或手机等直播或录制领域，更广泛的是应用于嵌入式领域。 在嵌入式领域中不可避免的是要根据需求，控制成本来自己选择元器件制作电路板，视频处理属于高频信号，因而在设计电路板时，要注意高频信号的走线。
笔者打算设计一块测试板，用于自己的学习和diy。
核心板：海思处理器
核心板运行系统：Linux

画了一段时间，终于投板了，明天开始调试
希望一次调通，加油加油

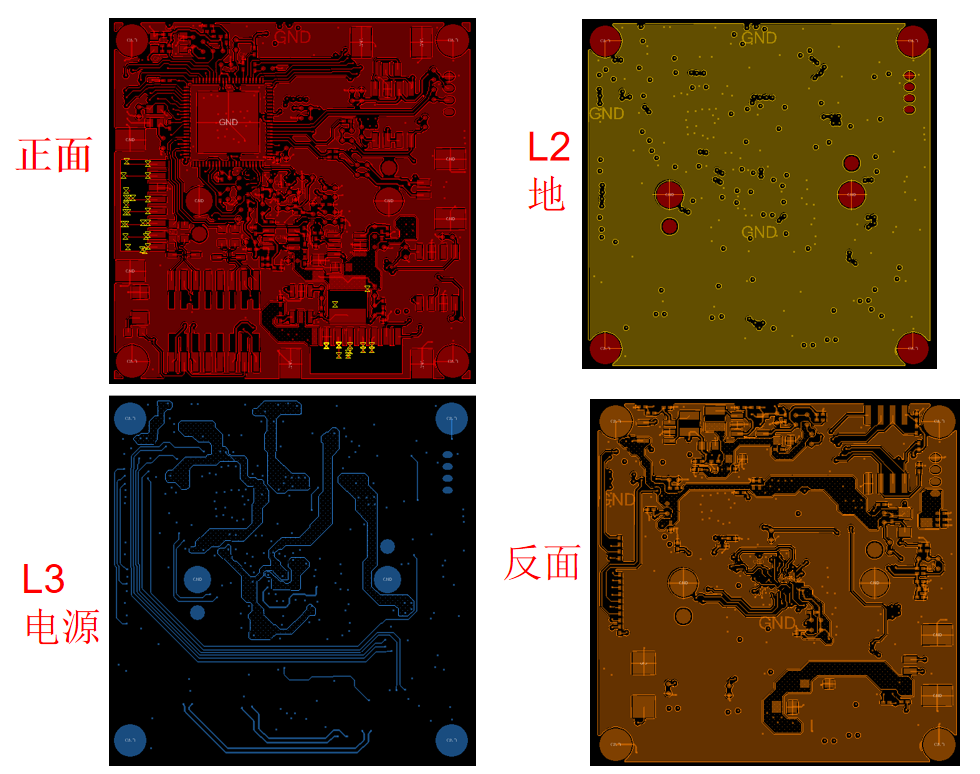

四层PCB

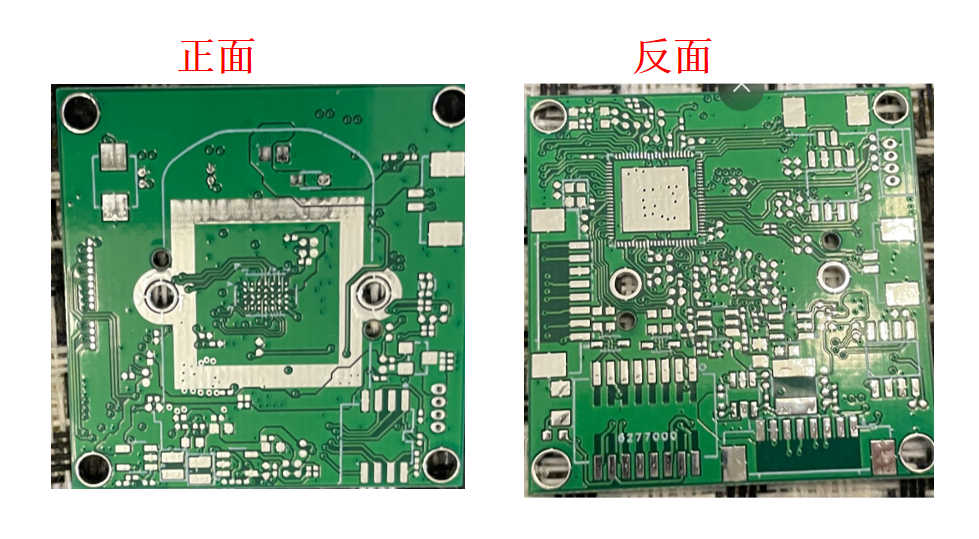

实物图
