有了SD NAND这样的芯片，如何把芯片跑起来，让它在您的嵌入式板子上真正发挥存储的作用？当客户了解到了SD NAND是什么样的产品，下一步就想贴在自己的板子上试试，看看是否能正常运行，是否能跑起来。

之前大家了解了什么是SD NAND 传输门 http://www.longsto.com/news/295.html
这里我们大家就交流下，如何使用SD NAND。

1.将芯片焊接到转接板上。

前期购买SD NAND测试，我们会配一个转接板，方便客户的测试验证。如果没有拿到转接板的可以联系雷龙公司。

转接板的作用是方便客户在改板之前，进行芯片的验证。具体使用方式以及注意事项： 请见 http://www.longsto.com/product/43.html

转接板焊接好后，拿一个读卡器，接到PC上进行一个识别，看看是否正确识别到芯片的容量。这个可以用来验证 芯片是否已经焊接正常。

2.转接板和客户的板子进行对接。

a.如果客户是老项目的替换TF卡，可以将转接板直接插入到原来的TF卡卡座就可以。
b.如果客户老项目是使用SPI norflash/NAND 或者 raw NAND等。可以通过飞线的方式将主控芯片上的SDIO接口（飞线测试可以先使用单线模式，只需要飞 CMD,D0,CLK,VCC和GND 5跟线）或者主控芯片上没有SDIO接口，只有SPI接口。同样也通过飞线将主控的SPI接口和转接板上的SPI 接口连接起来。
c.如果客户是新项目，是需要直接贴片的，
如果是手工贴片，也可以参考转接板的焊接方式，先给芯片PIN脚上锡，并且PCB板上也上锡，再用热风枪350° 在表面均匀加热。
如果是直接机器贴片，最好先进行125° 8小时的烘烤，在进行贴片。

3.硬件连接OK后，下一步就开始软件驱动层面的调试了。

首先看看是用SDIO方式还是SPI方式驱动，因为两种方式的驱动程序是不一样的。这个需要看看主控能支持哪种方式，如果都支持，那在这里可以再介绍下，两种方式的优缺点。
SDIO方式支持1bit模式和4bit模式，4bit模式速度会更快（单位时间内传输的数据量更多），1bit模式连线少，可以节省主控的IO。
SPI 模式也是单线模式，2根数据线MOSI和MISO单工方式让 1bit数据在HOST和SD NAND之间的通讯。

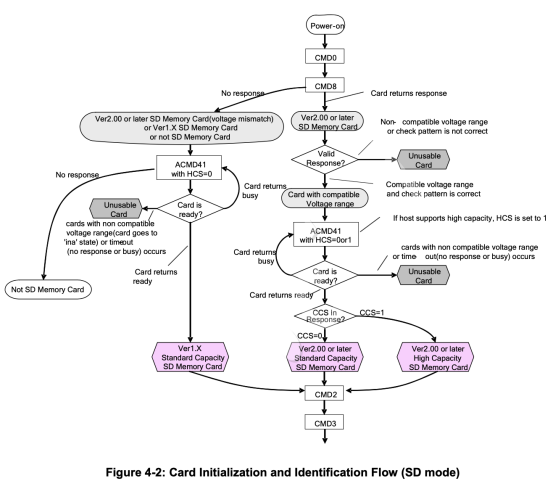

下面再分别介绍SDIO初始化的流程和SPI模式初始化的流程。

看着是不是很头大，一步一步自己写，确实比较麻烦，可以直接联系雷龙公司的官微索取驱动例程，如果想自己独立研究的客户，雷龙公司也有整个英文版协议供客户详细了解和参考。
