如何判断二极管和稳压管的导通和截止？

一、判断二极管导通还是截止

        首先分析二极管开路时，管子两端的电位差，从而判断二极管两端加的是正向电压还是反向电压。（至于为什么可以这样判定，也就是这样的方法为什么可以立得住脚，后面会讲）

• 若是反向电压，则说明二极管处于截止状态。
• 若是正向电压，但正向电压小于二极管的死区电压，则说明二极管仍然处于截止状态（如果是理想二极管，其不存在死区电压，故不必考虑这种情况）；只有正向电压大于死区电压时，二极管才能导通。

【注意】在使用上述方式判断的过程中，若出现两个以上二极管承受大小不等的正向电压，则应判定承受正向电压较大者优先导通，其两端电压为正向导通电压（钳位电压），然后再用上述方法判断其他二极管的工作状态。

# 为什么可以采用上述假设的方法对二极管的状态进行判定呢？

        不妨从二极管是否导通的角度进行分析：若未导通，相当于断路（当不形成回路时，导体（含电阻）最终是等电势的），此时两端电势就等于所连接的输入电压的两端，电阻并无分压影响；若导通了，形成可流通的回路，电阻的分压在此处由电流决定，电压应优先导通二极管，以形成产生电流的前提。

        综上，把它当作开路处理得到的两端相对电势，就判断二极管能否导通这点上，在接通二极管后依然是成立的！

二、判断稳压管的工作状态

（1）首先分析稳压管开路时，管子两端的电位差，从而判断稳压管两端加的是正向电压还是反向电压。

• 若是反向电压，则当反向电压大于管子的稳定电压时，稳压管处于反向击穿状态（工作状态）；否则，稳压管处于截止状态。
• 若是正向电压，当正向电压大于死区电压时，稳压管处于正向导通状态。（如果是理想稳压管，正向即导通）

（2）在使用上述方式判断的过程中，若出现两个以上稳压管承受大小不等的正向电压，则应判定承受正向电压较大者优先导通，或者在同样的反向电压作用下，稳定电压较小者优先导通，然后再用上述方法判断其他稳压管的工作状态。

三、例题训练

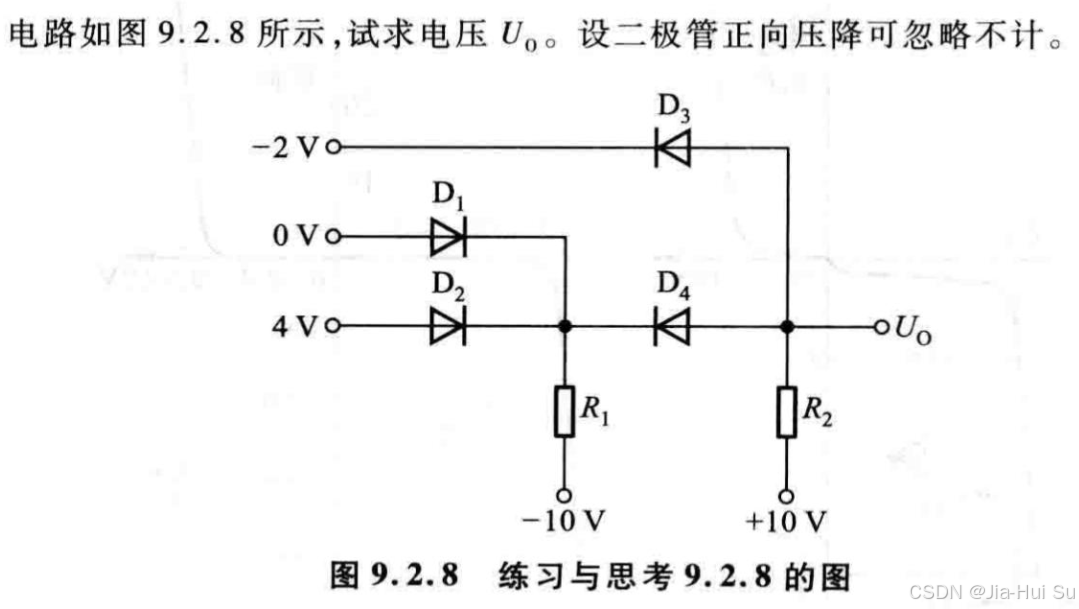

题目如下：

答案如下：

        首先假设所有二极管均开路，分析R1上面黑点处电压为-10V，然后对D1和D2进行判定，D2的压降更大，则D2优先导通，则该黑点处电压被钳位到4V，所以D1两端为反向电压而截止；分析R2上面的黑点处电压为+10V，然后对D3进行判定，D3两端为正向电压而导通，则该黑点处电压被钳位到-2V，所以此时D4两端电压为反向电压（4V和-2V）而截止。综上，U0电压为-2V。
