1.实验一实现了一个灯的闪烁，本次主要实现8个灯的流水，程序如下图所示。

#include "reg51.h"
sbit led1=P0^0;
sbit led2=P0^1;
sbit led3=P0^2;
sbit led4=P0^3;
sbit led5=P0^4;
sbit led6=P0^5;
sbit led7=P0^6;
sbit led8=P0^7;
void delay();
/*******************************************************
*主函数的实现
*
*也许看起来很弱智，但它是最好理解的一种方式
********************************************************/
void main()
{

	while(1)
	{
    led1=0;led2=1;led3=1;led4=1;
		led5=1;led6=1;led7=1;led8=1;
		delay();
		led1=1;led2=0;led3=1;led4=1;
		led5=1;led6=1;led7=1;led8=1;
		delay();
		led1=1;led2=1;led3=0;led4=1;
		led5=1;led6=1;led7=1;led8=1;
		delay();
		led1=1;led2=1;led3=1;led4=0;
		led5=1;led6=1;led7=1;led8=1;
		delay();
		led1=1;led2=1;led3=1;led4=1;
		led5=0;led6=1;led7=1;led8=1;
		delay();
		led1=1;led2=1;led3=1;led4=1;
		led5=1;led6=0;led7=1;led8=1;
		delay();
		led1=1;led2=1;led3=1;led4=1;
		led5=1;led6=1;led7=0;led8=1;
		delay();
		led1=1;led2=1;led3=1;led4=1;
		led5=1;led6=1;led7=1;led8=0;
		delay();

	}

}
/*******************************************************
*延时函数，子函数的实现
********************************************************/
void delay()
{
	unsigned int dd=60000;
	while(dd--);
}

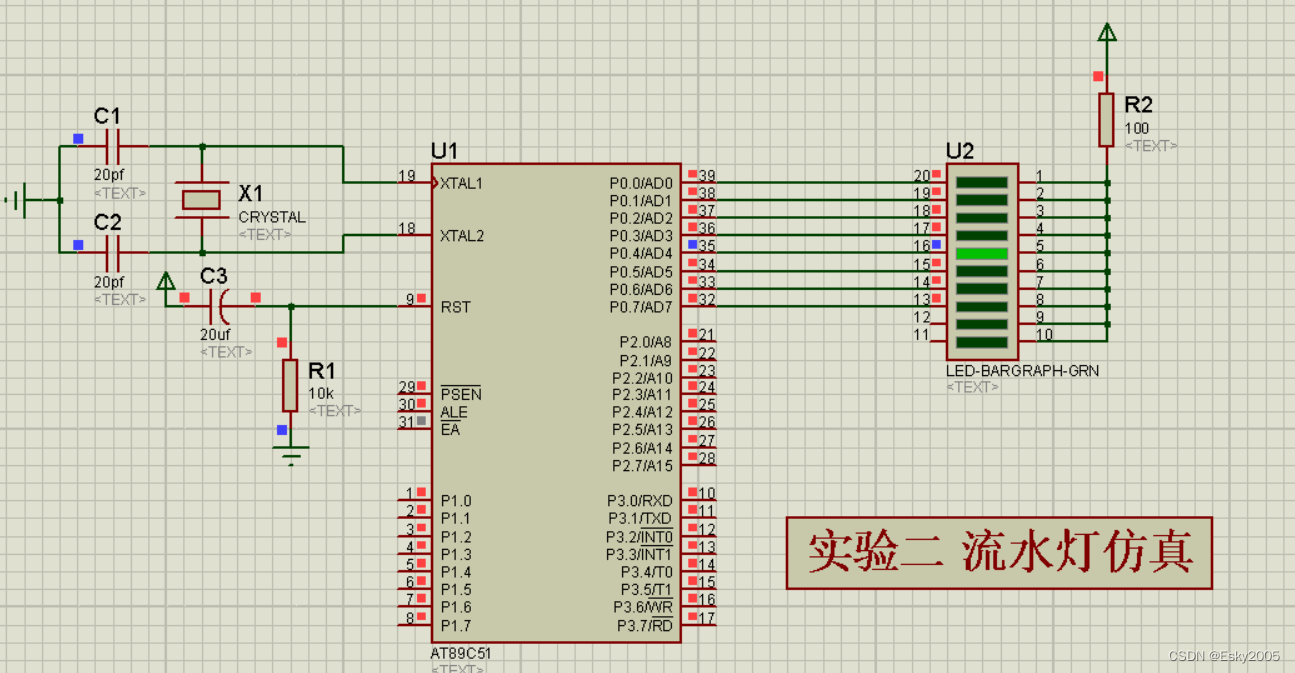

2.protues仿真图如下

3.可以采用数组和循环的方式来实现，代码如下：

#include "reg51.h"
char led[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//Êý×é
void delay();
/*******************************************************
*主函数的实现
*
*循环的方式来实现流水灯的效果，当然还可以使用移位函数来实现（_crol_）
********************************************************/
void main()
{
   char i=0;

	while(1)
	{
     for(i=0;i<8;i++)

     {
      P0=led[i];
      delay();
       }

	}

}
/*******************************************************
*延时函数，子函数的实现
********************************************************/
void delay()
{
	unsigned int dd=60000;
	while(dd--);
}
