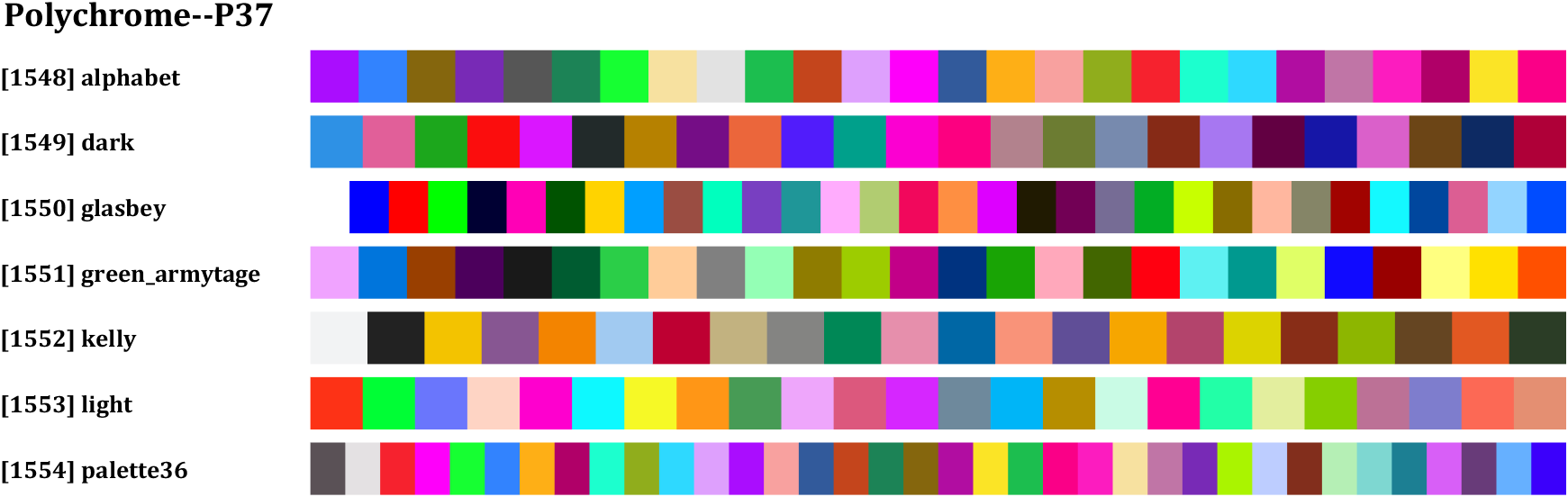

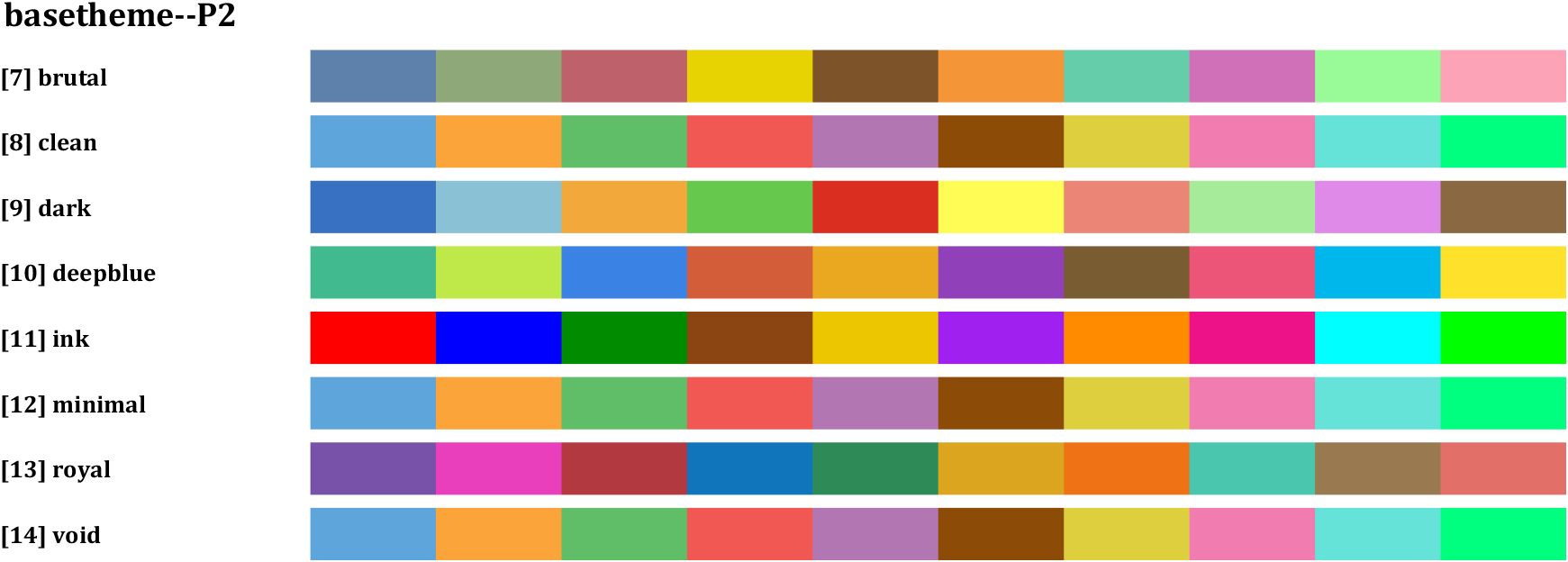

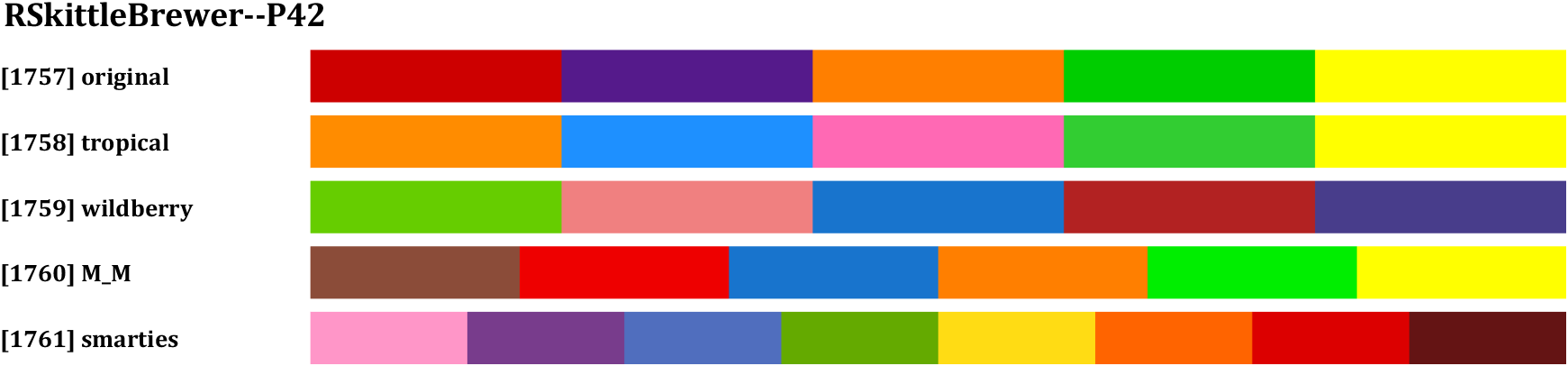

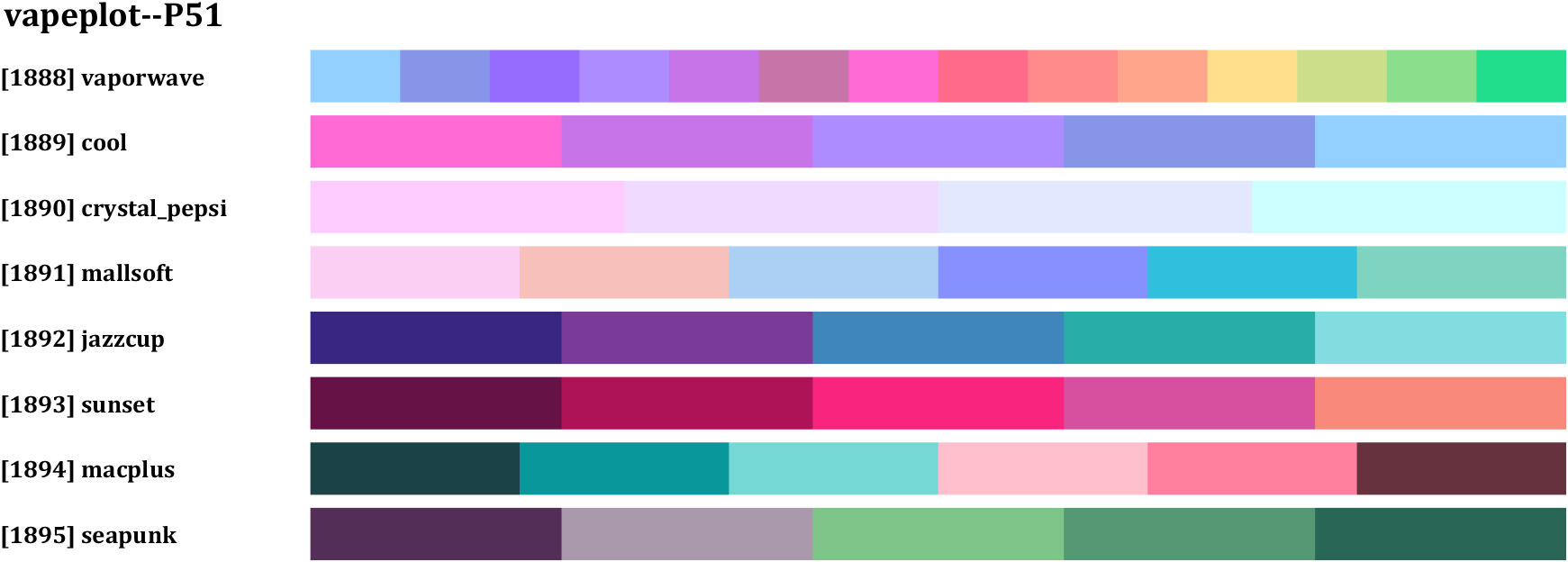

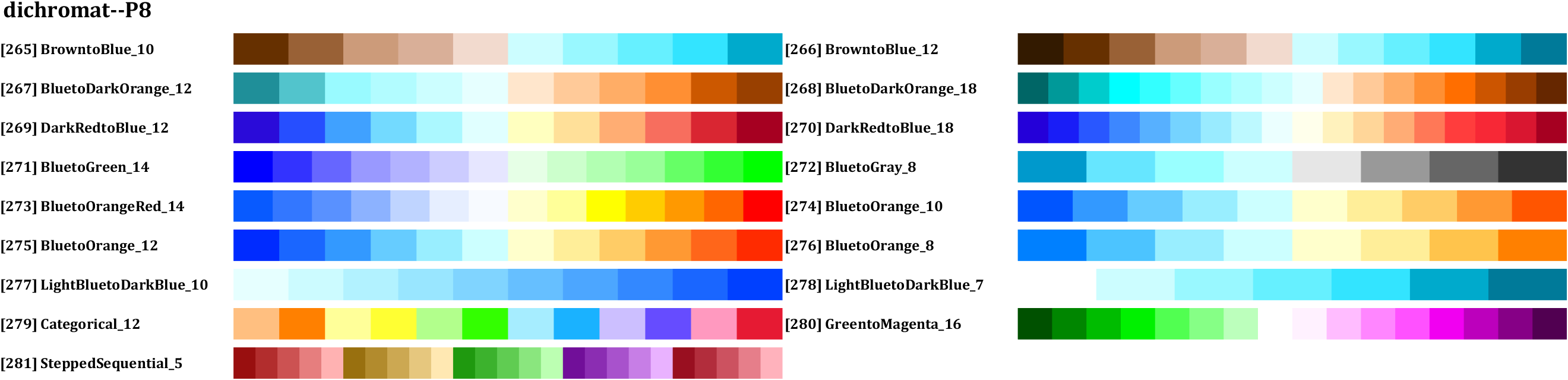

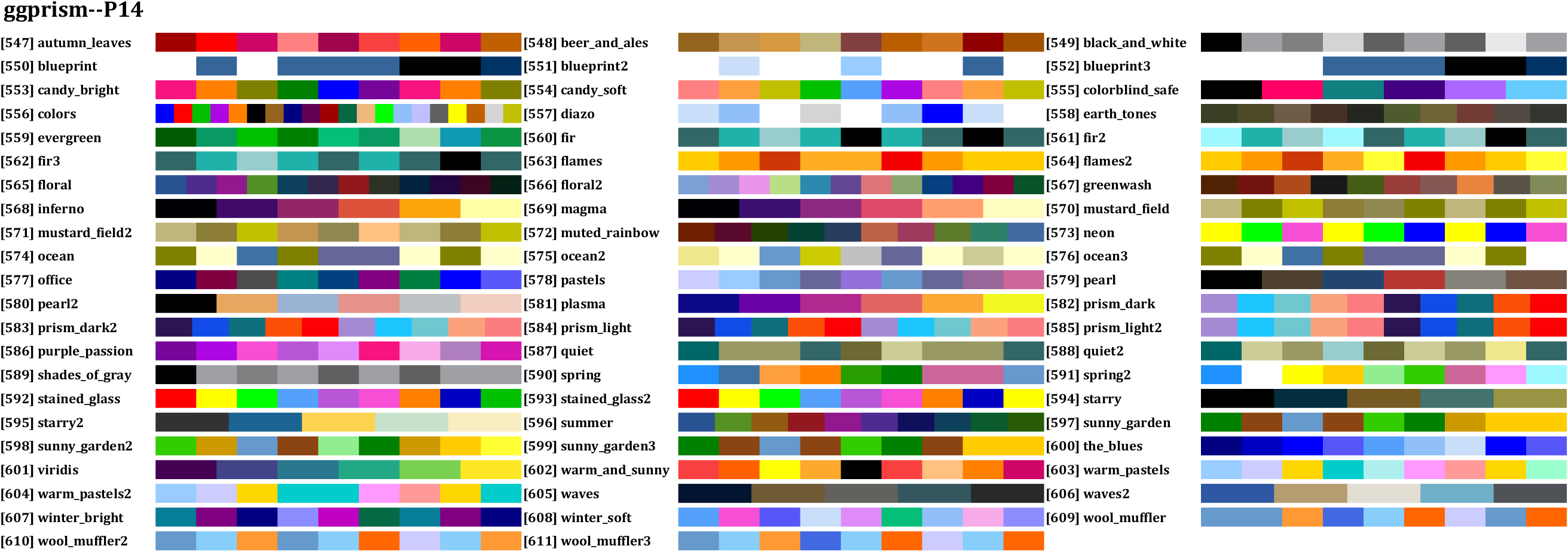

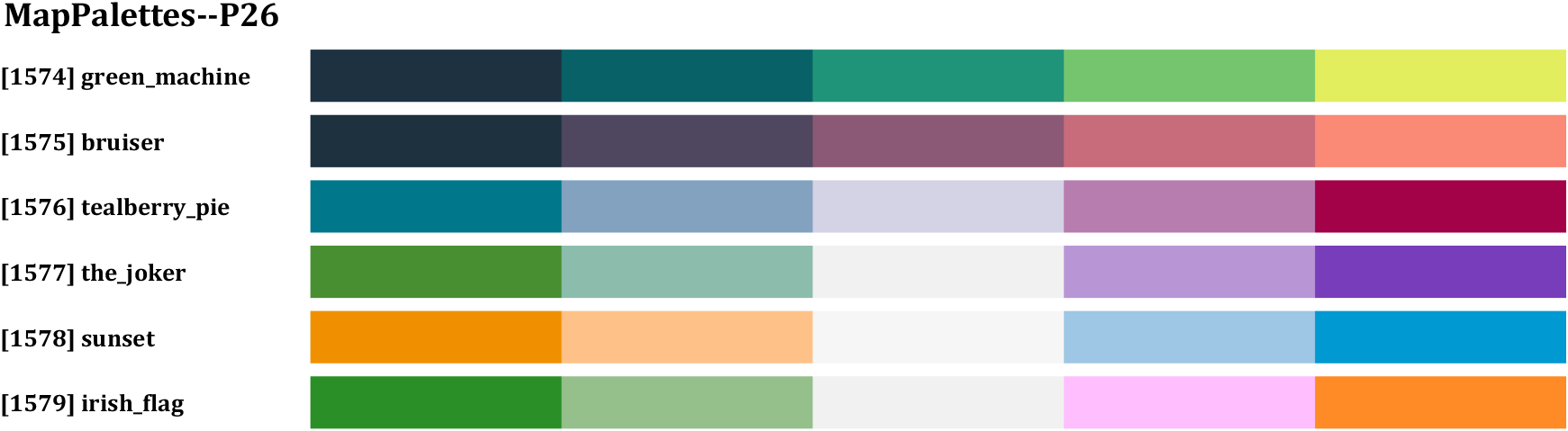

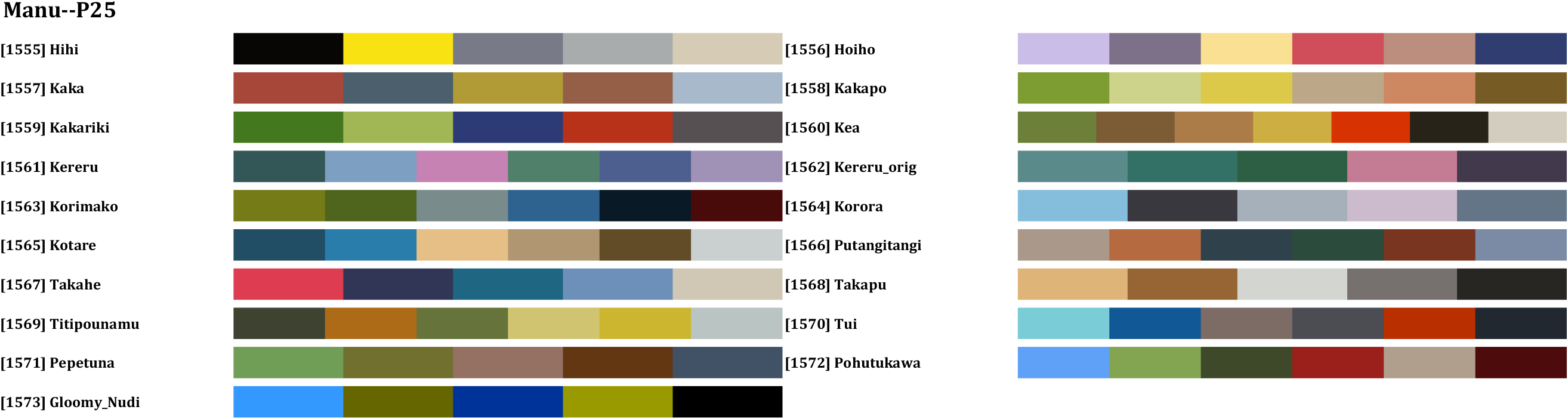

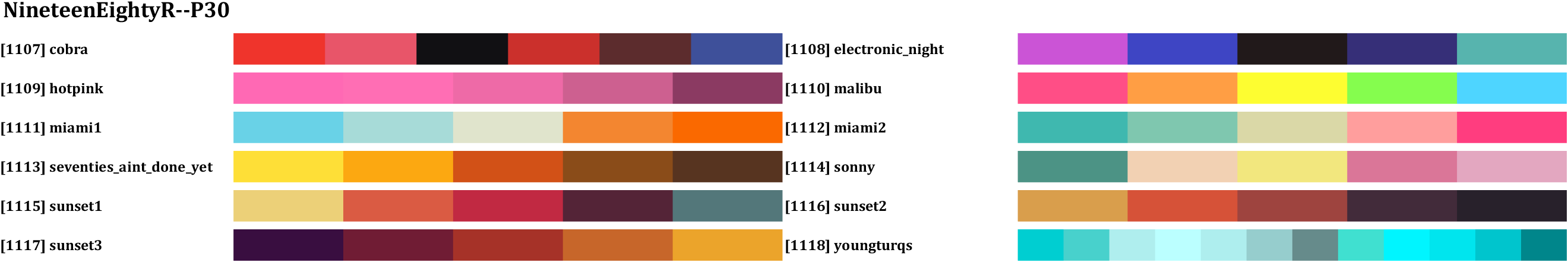

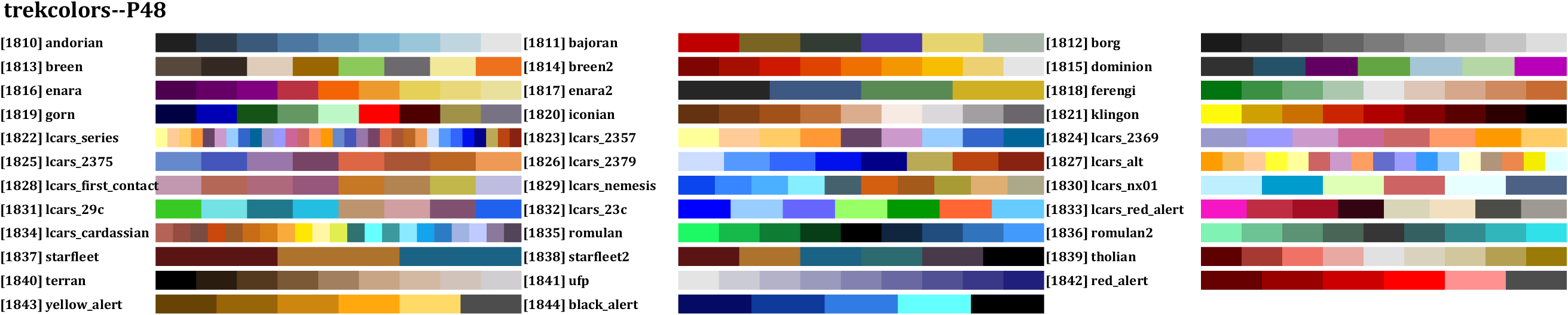

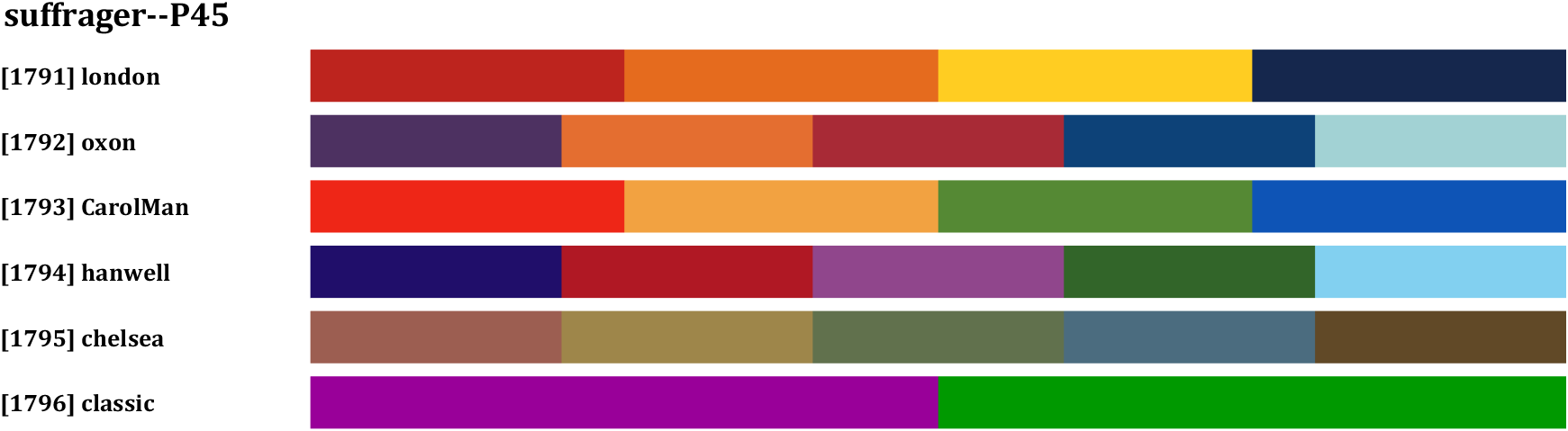

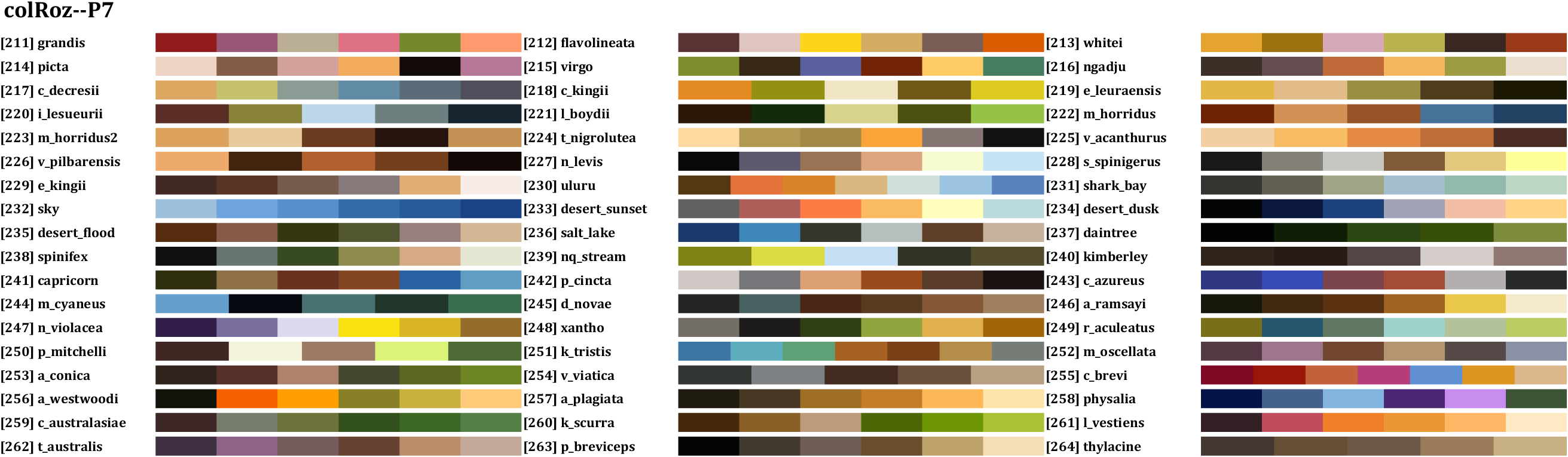

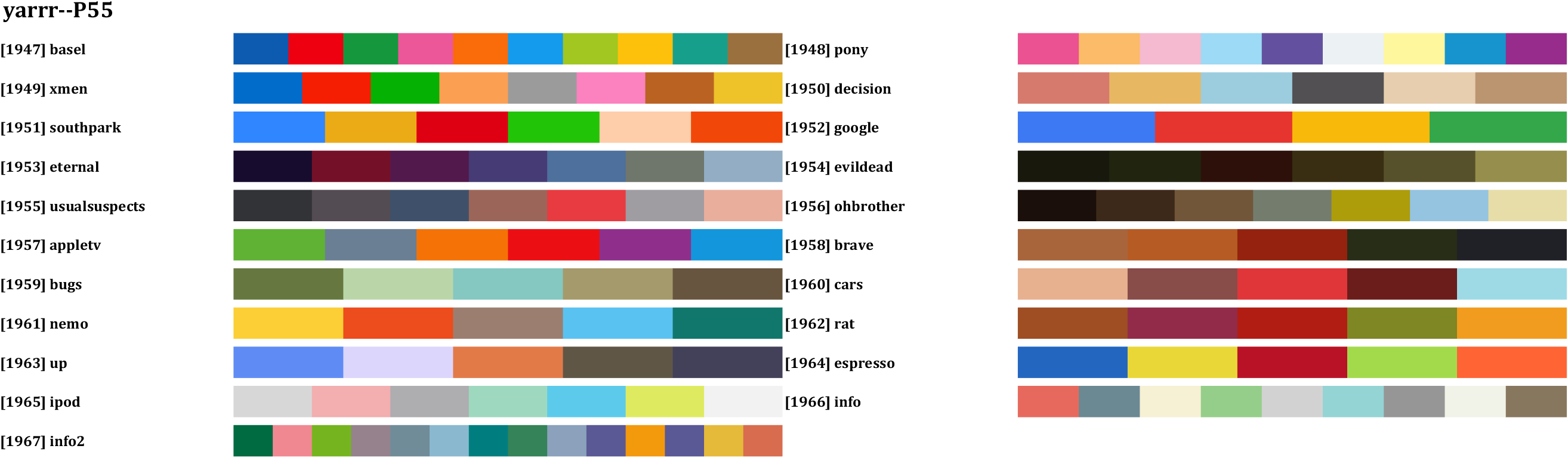

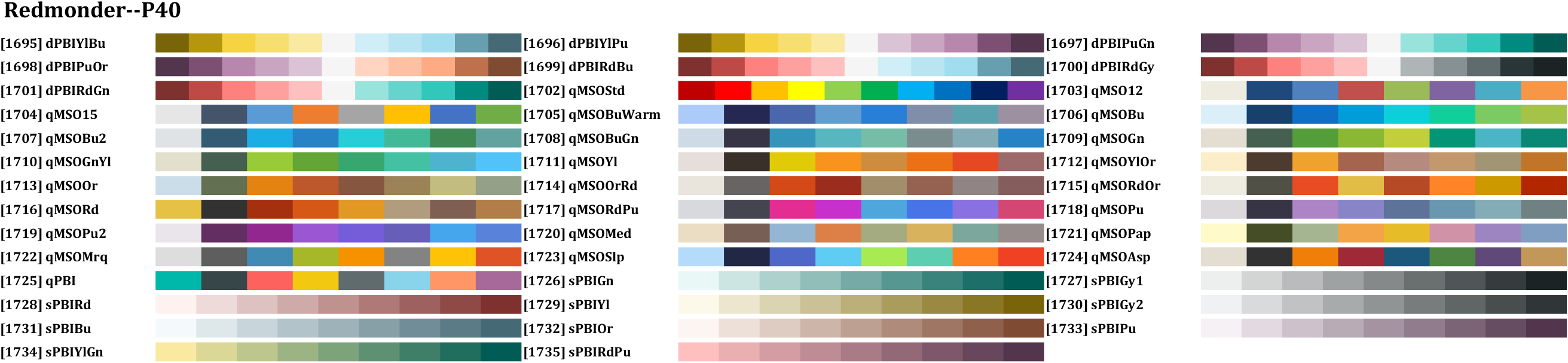

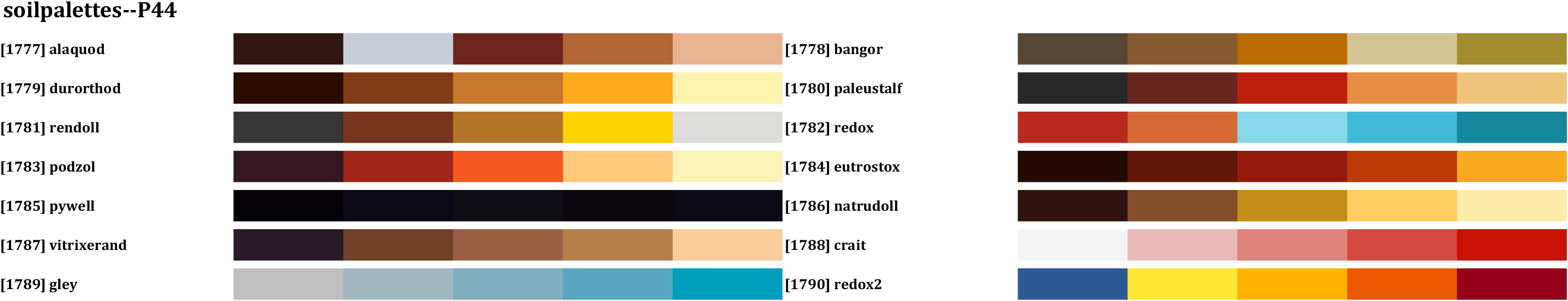

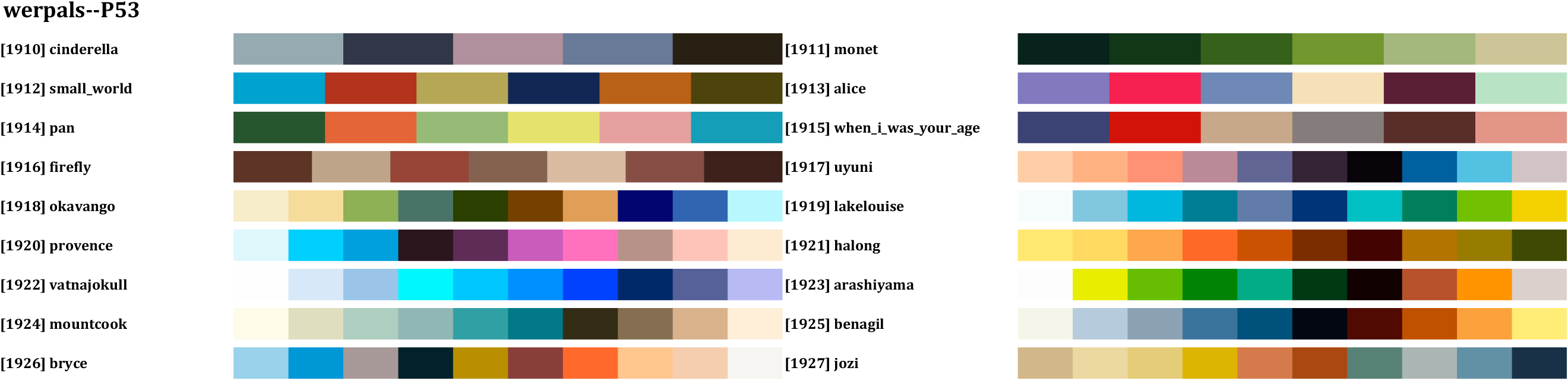

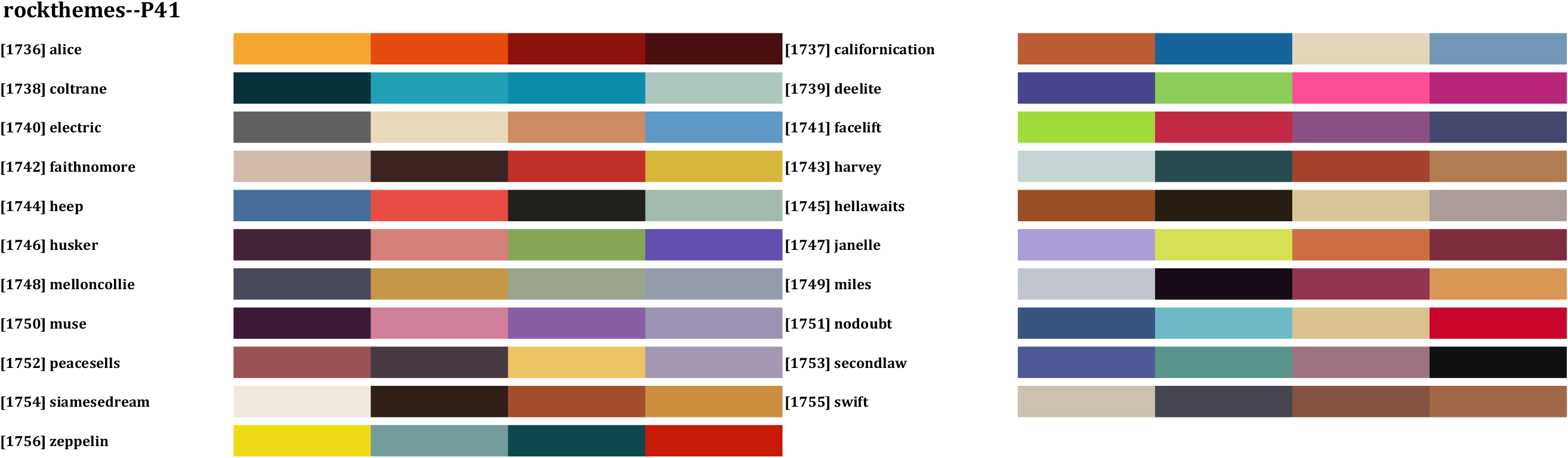

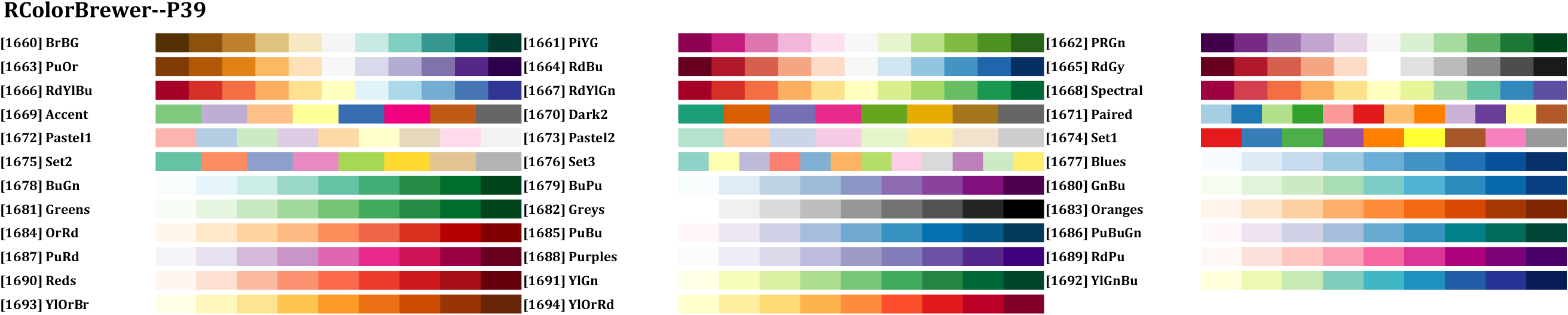

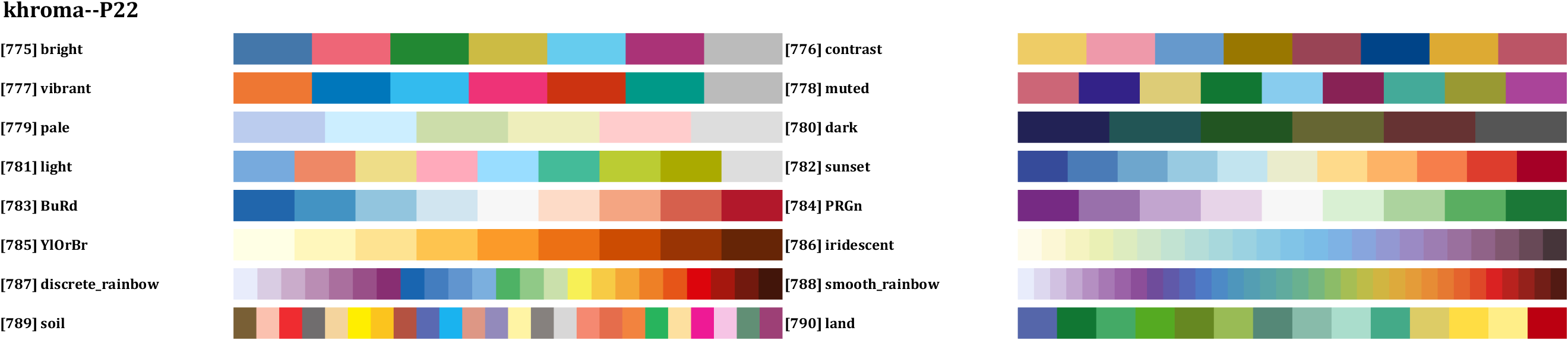

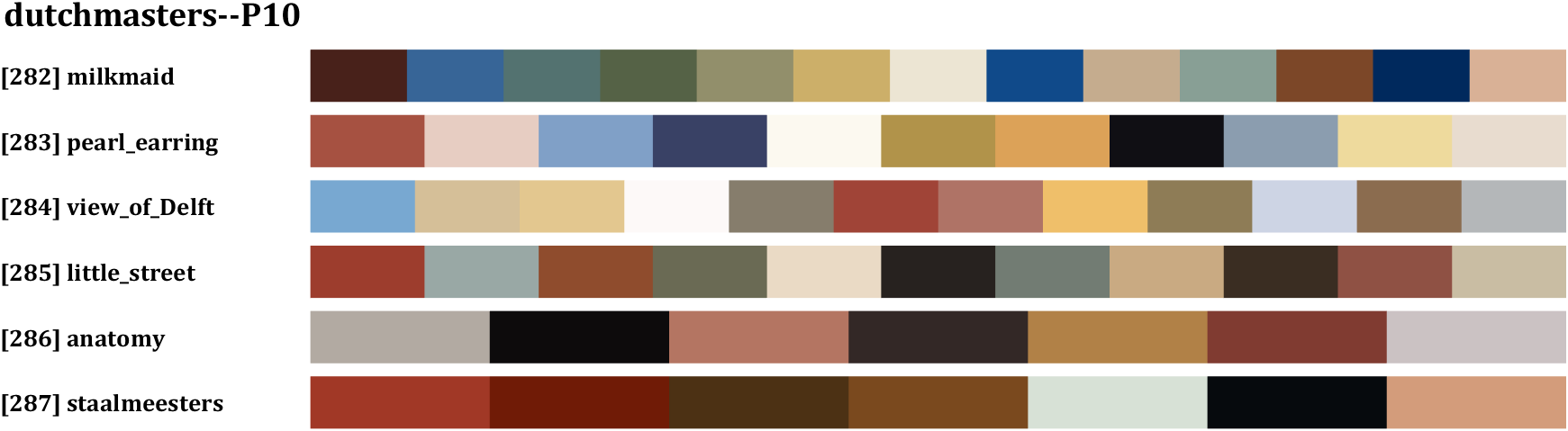

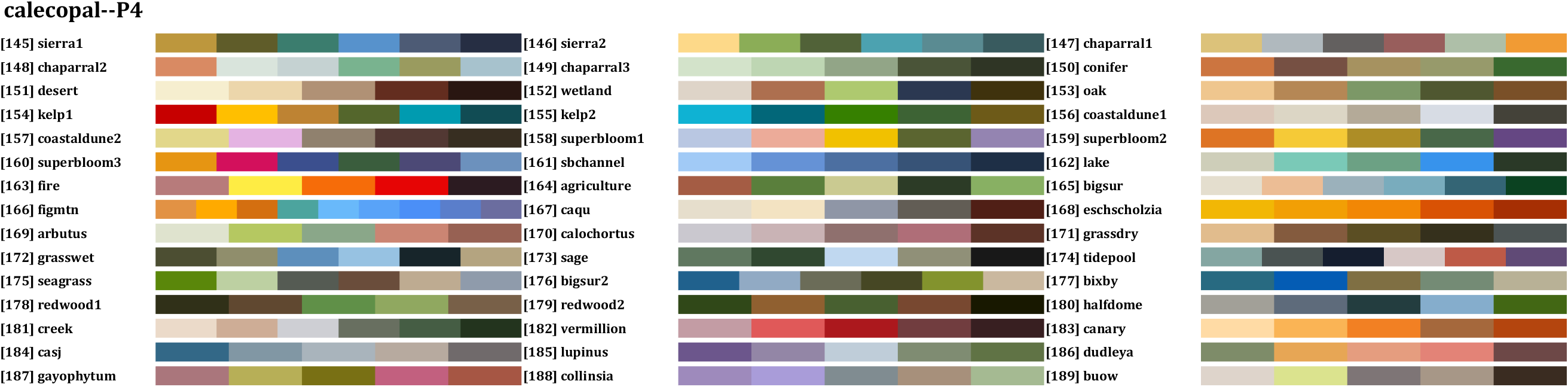

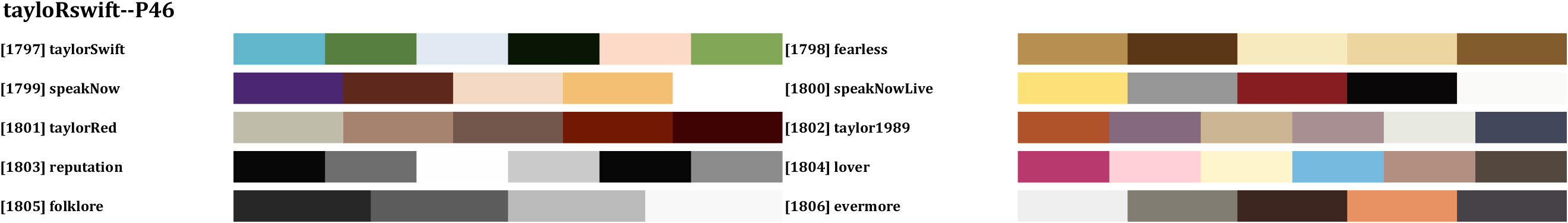

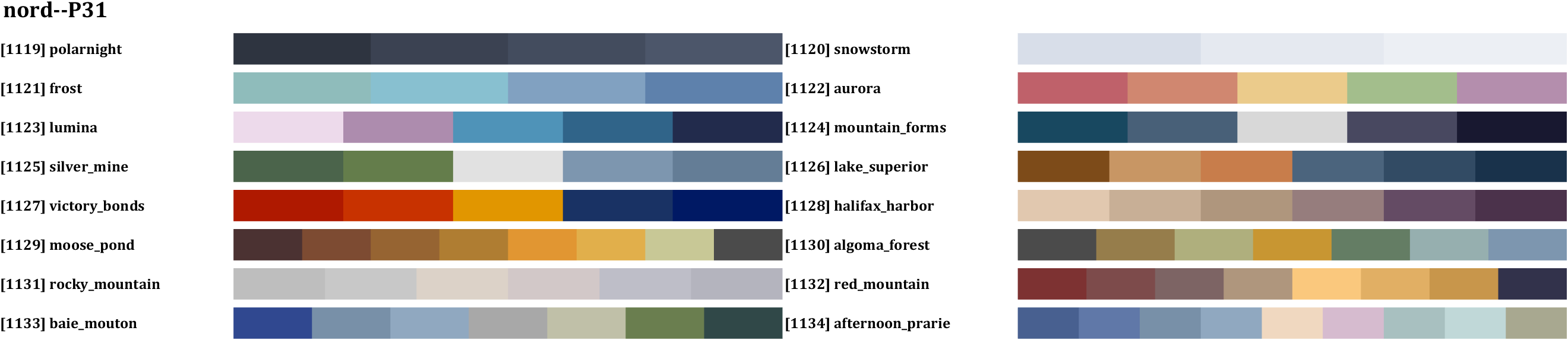

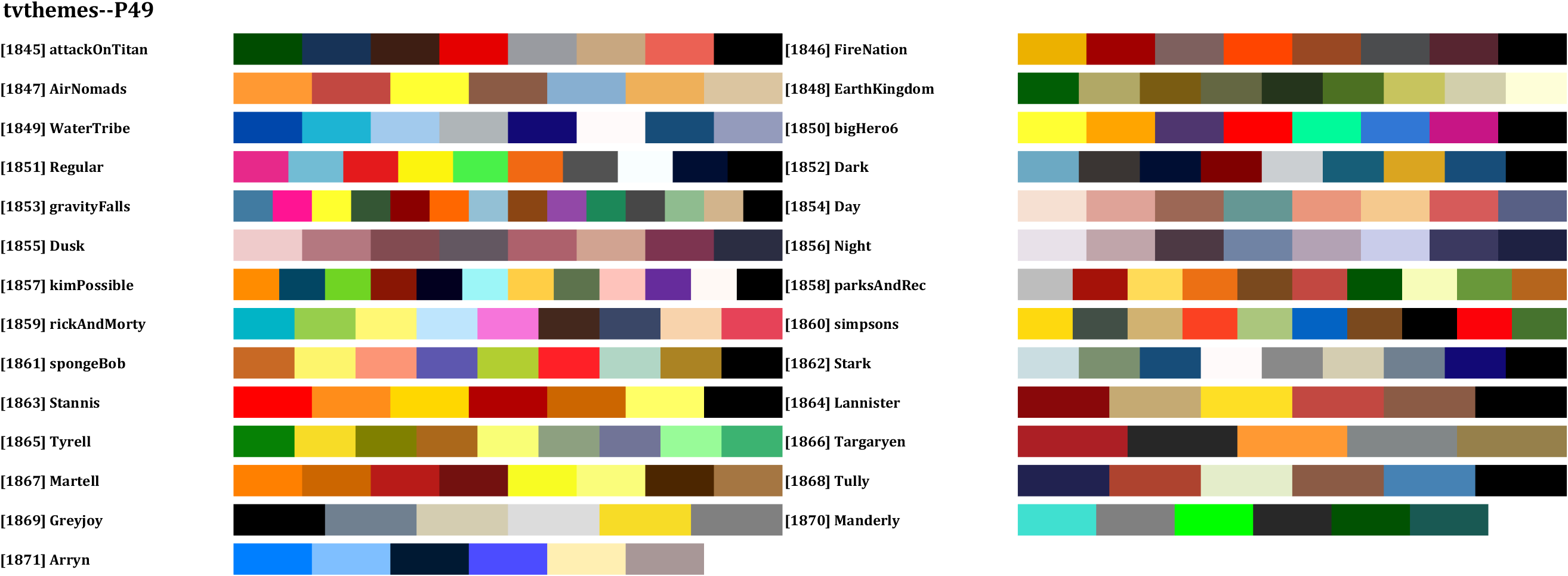

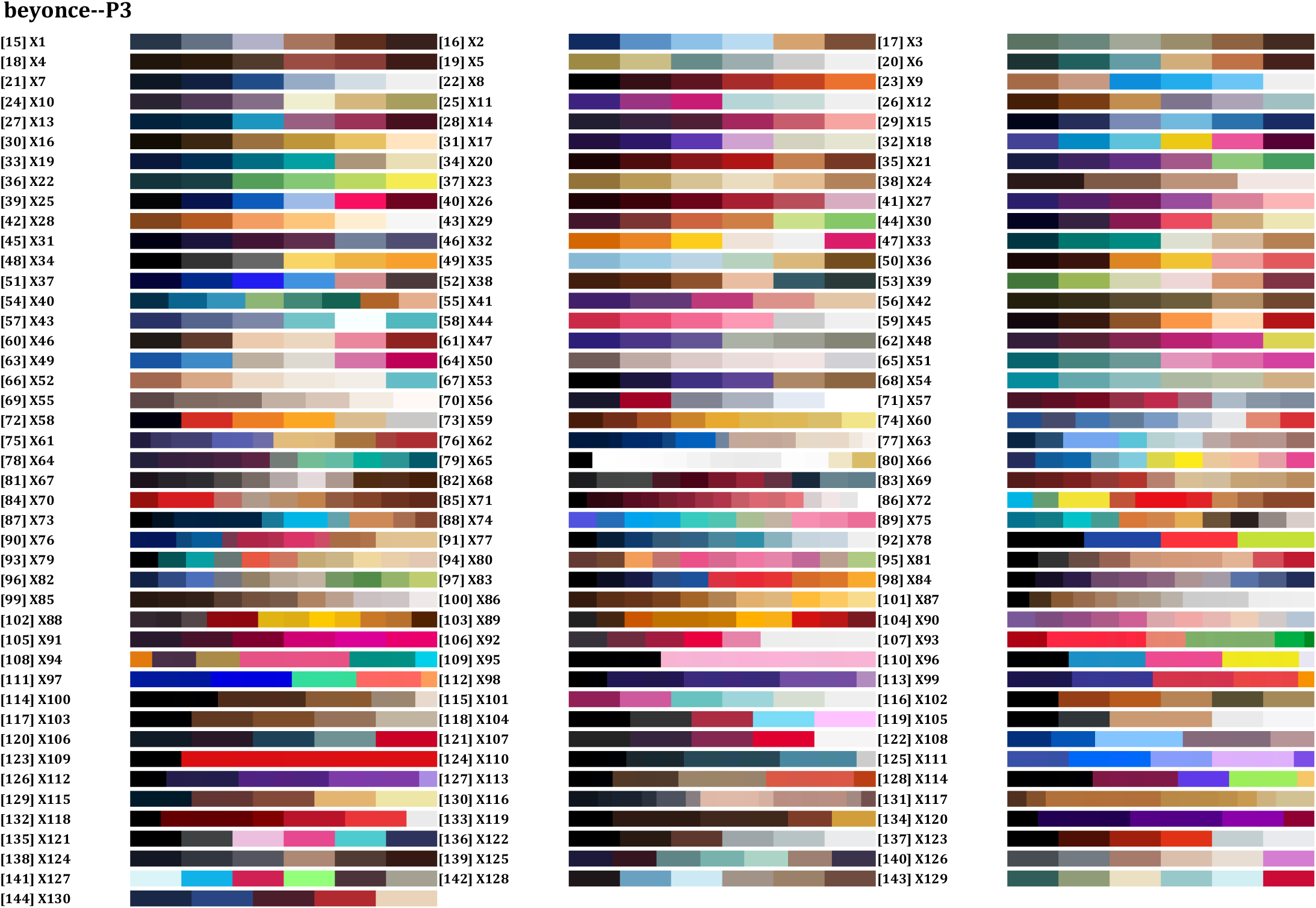

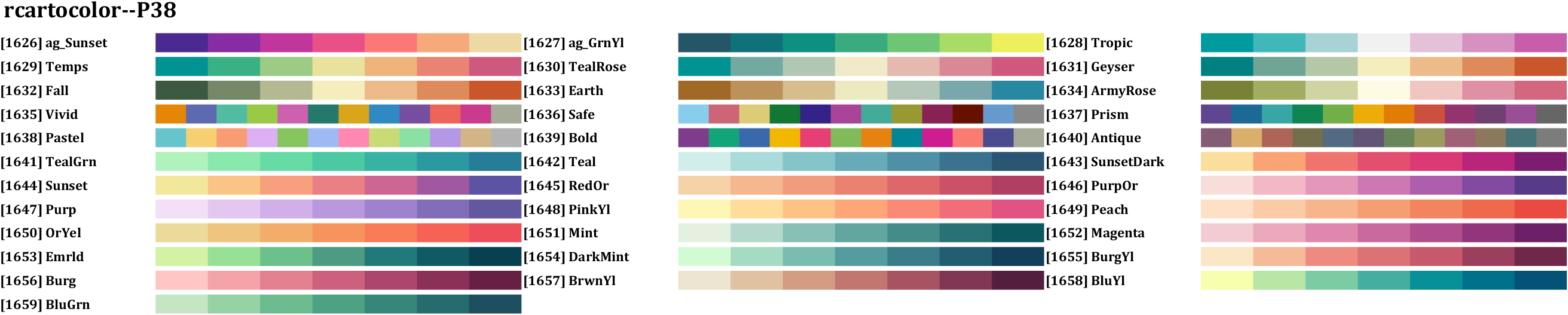

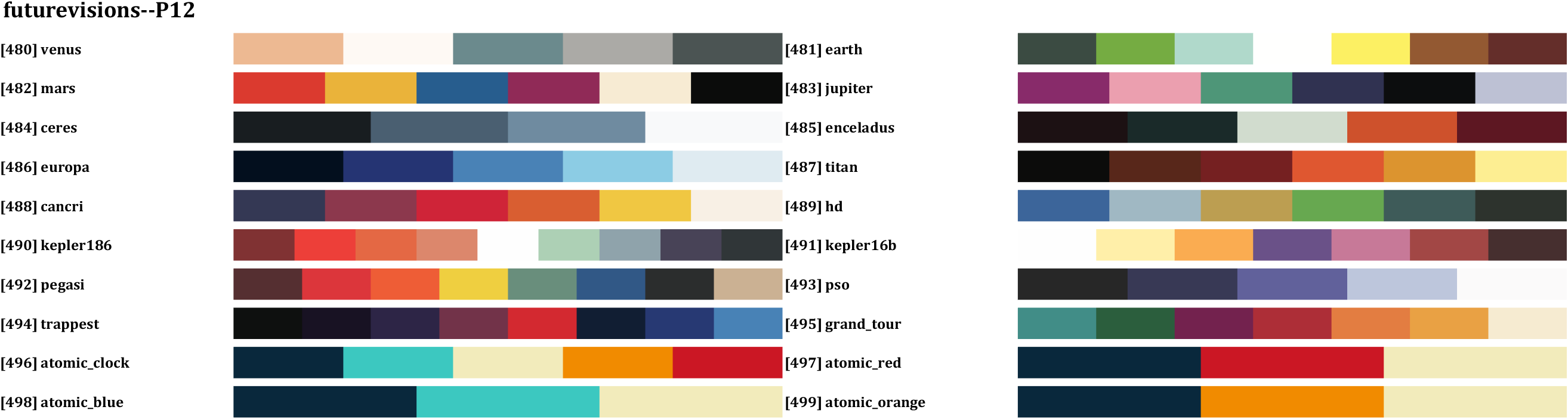

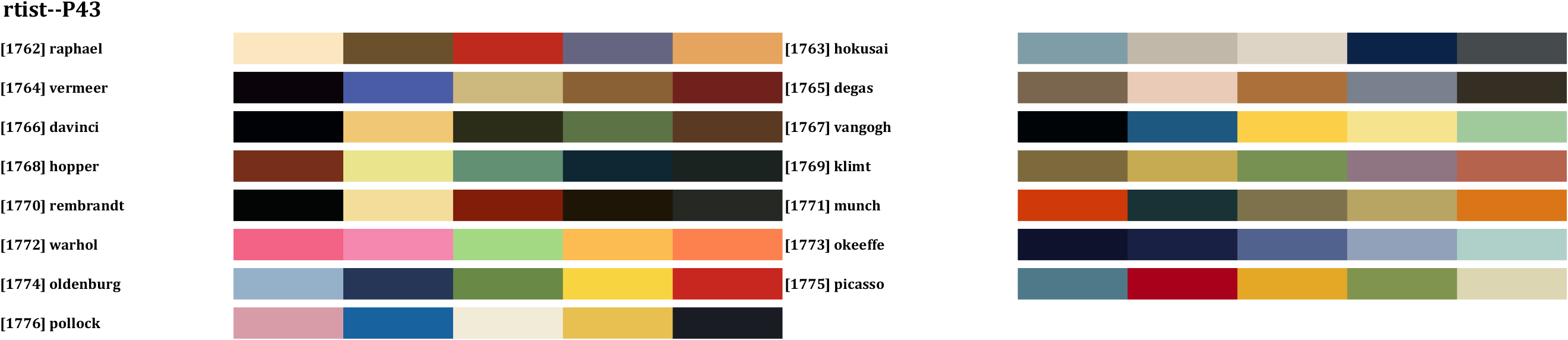

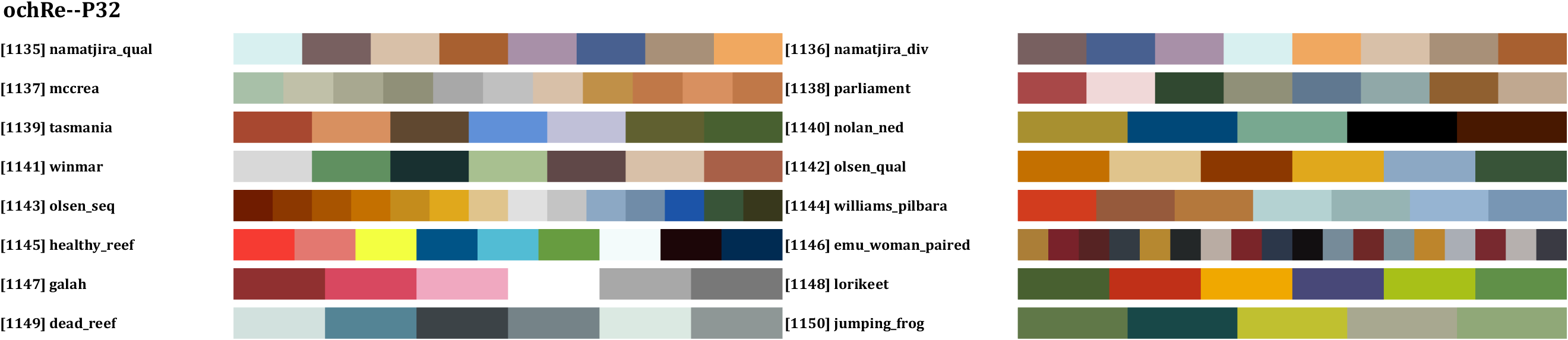

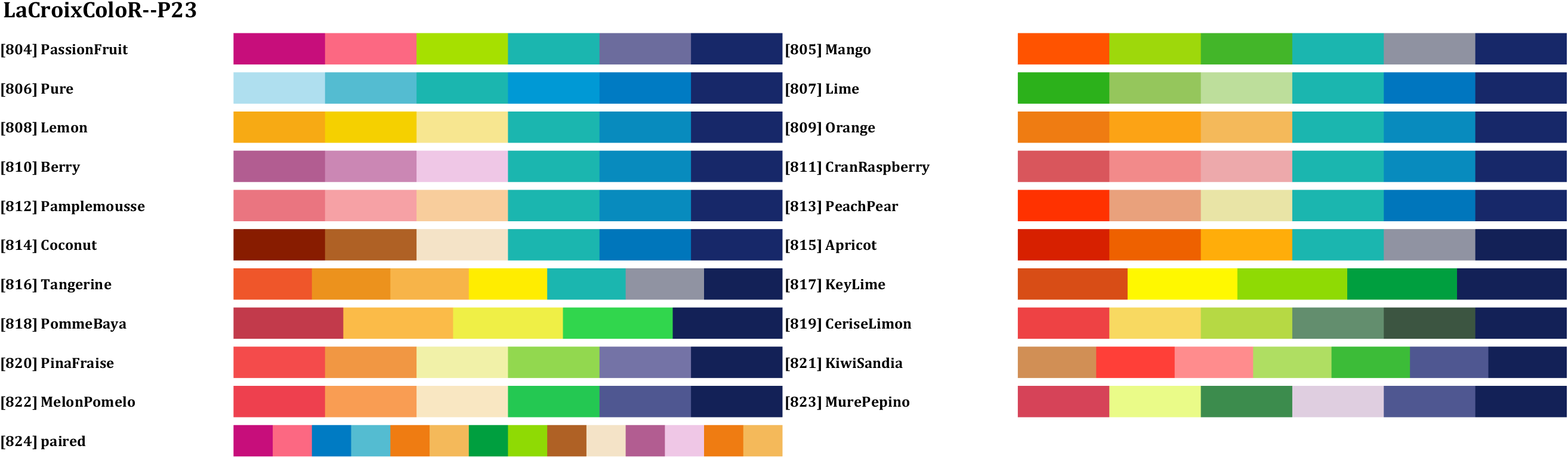

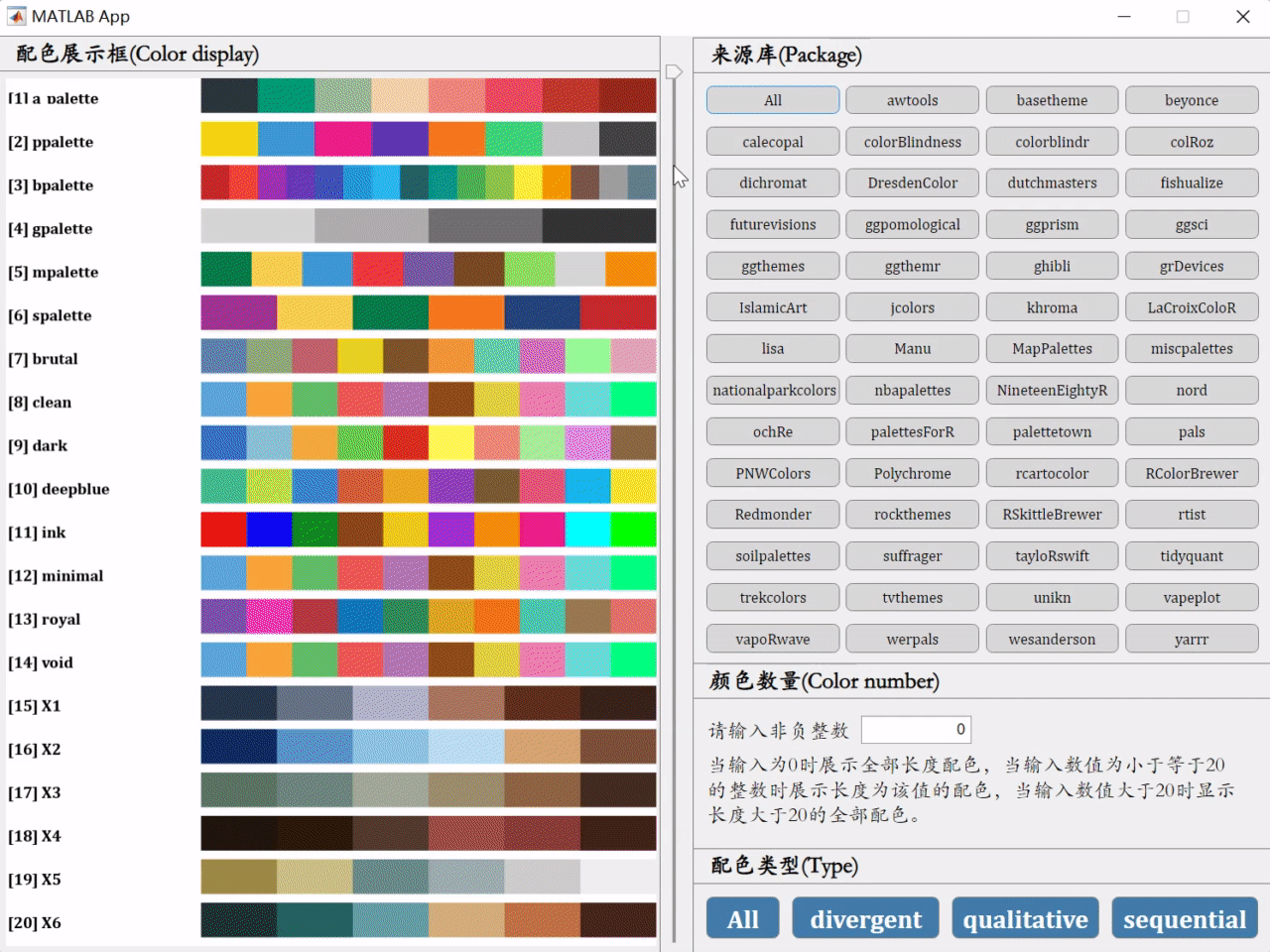

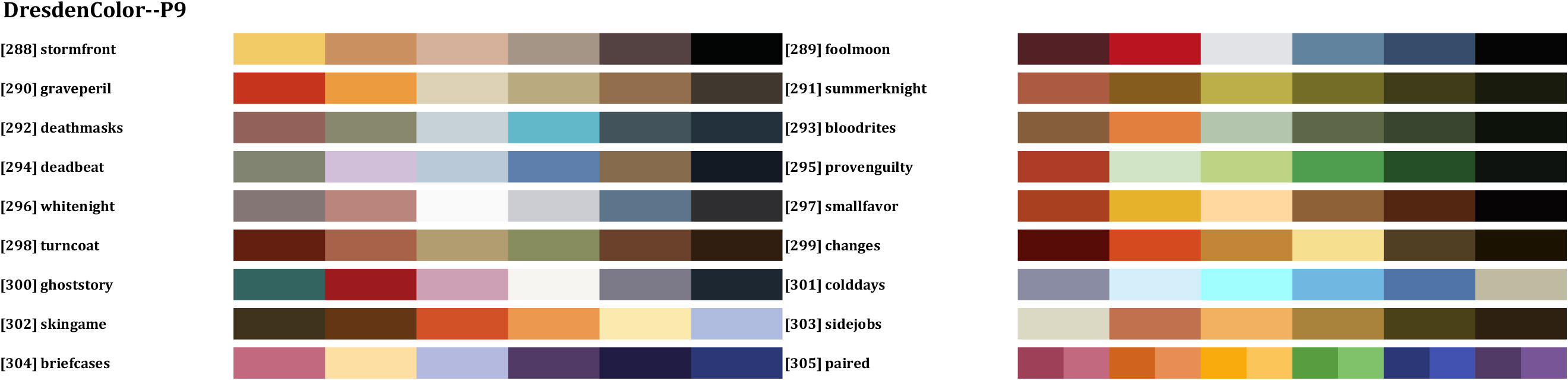

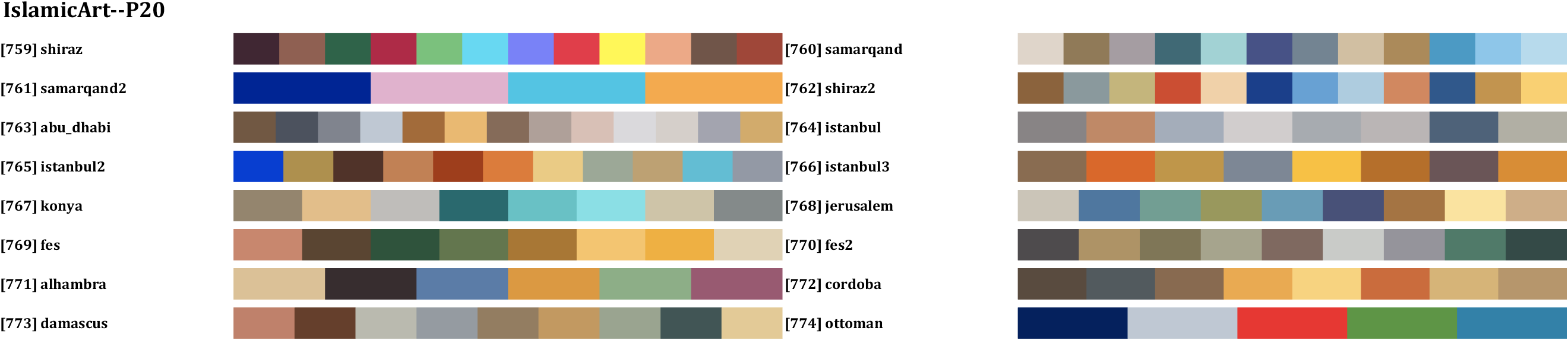

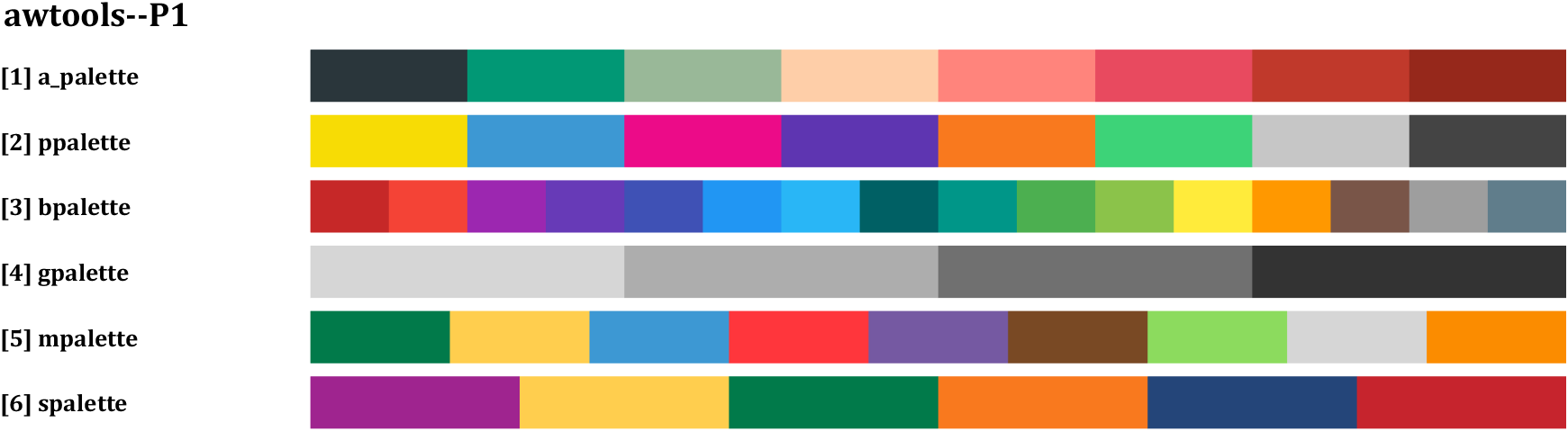

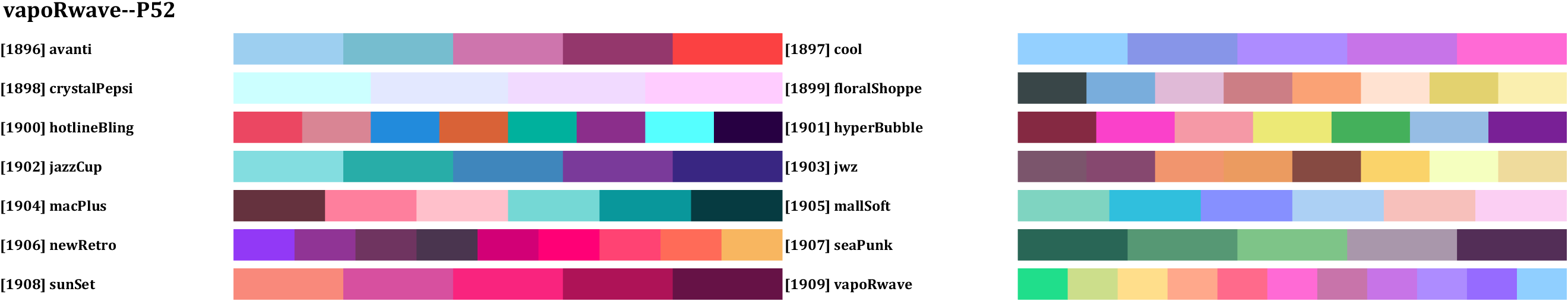

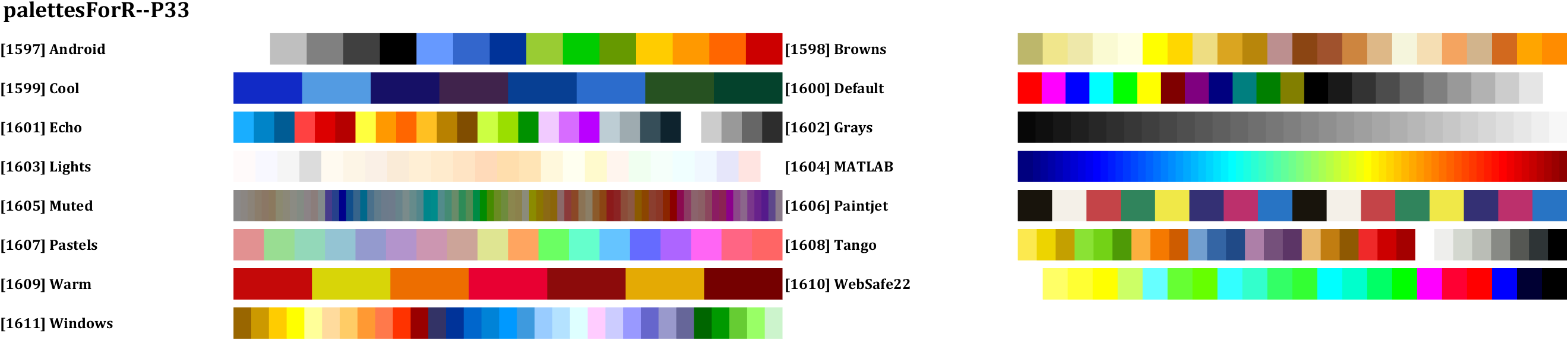

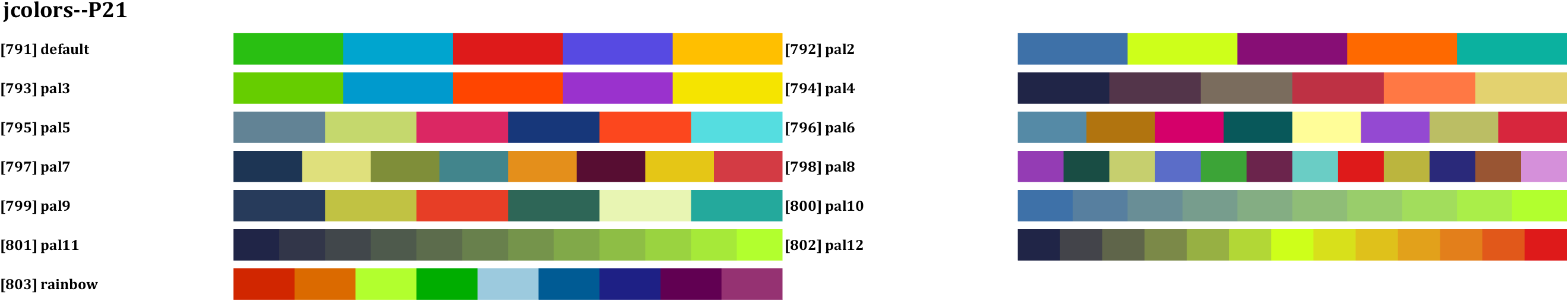

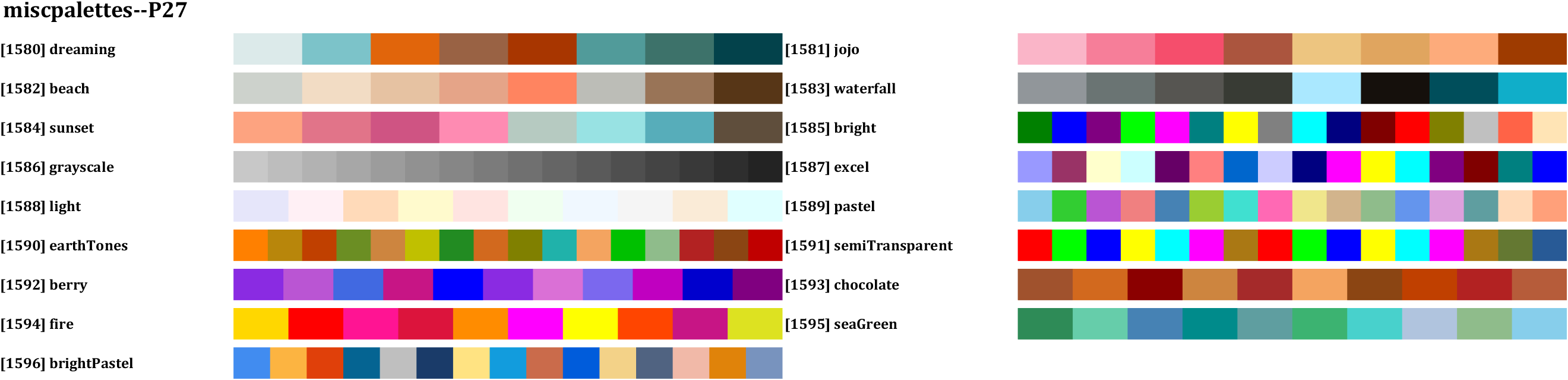

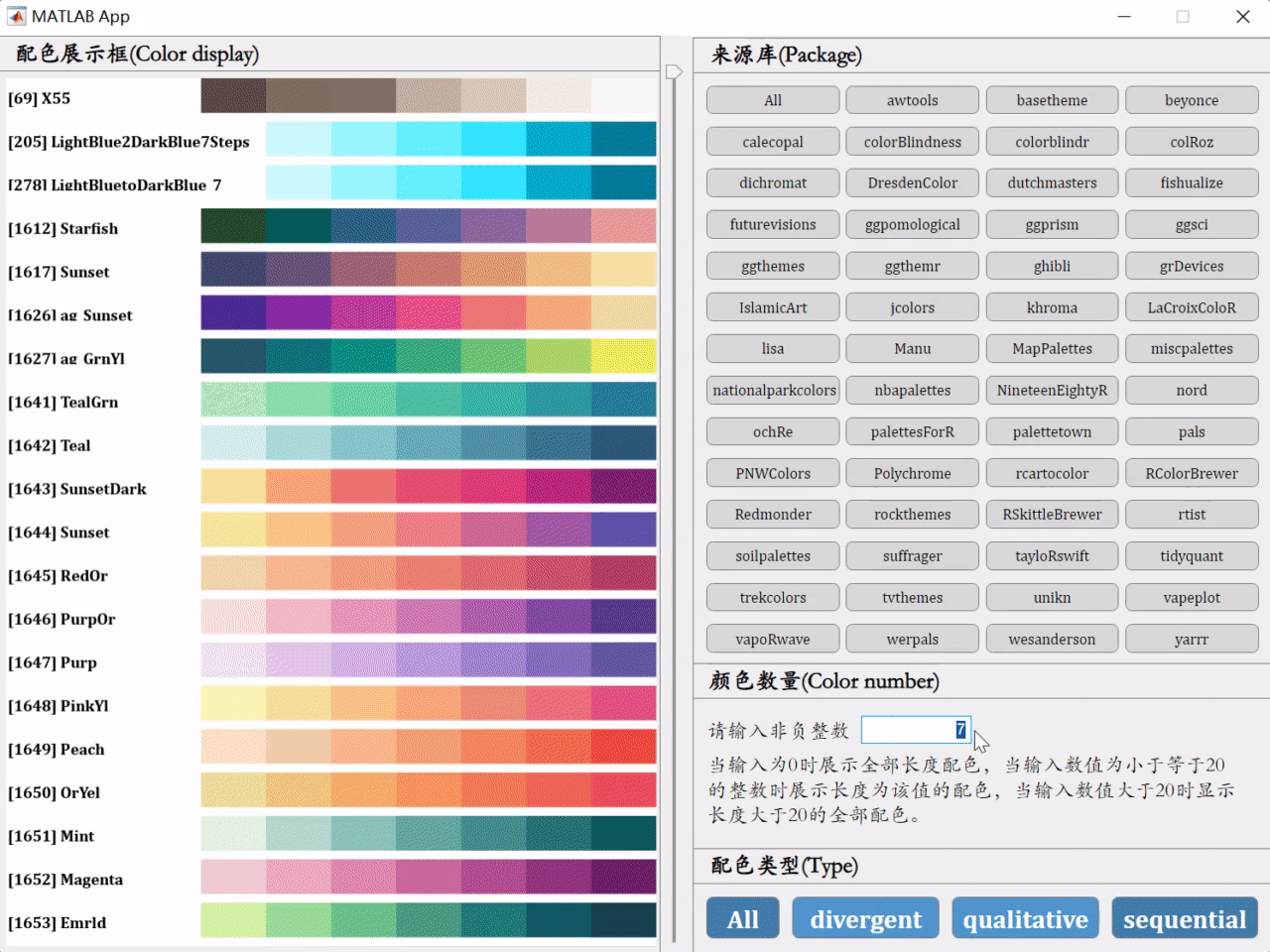

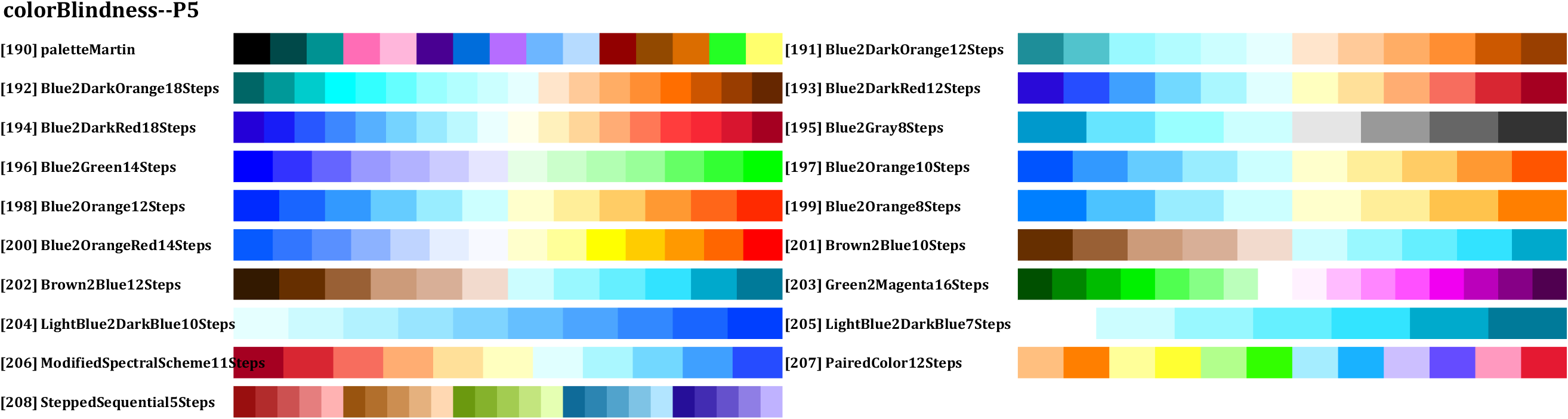

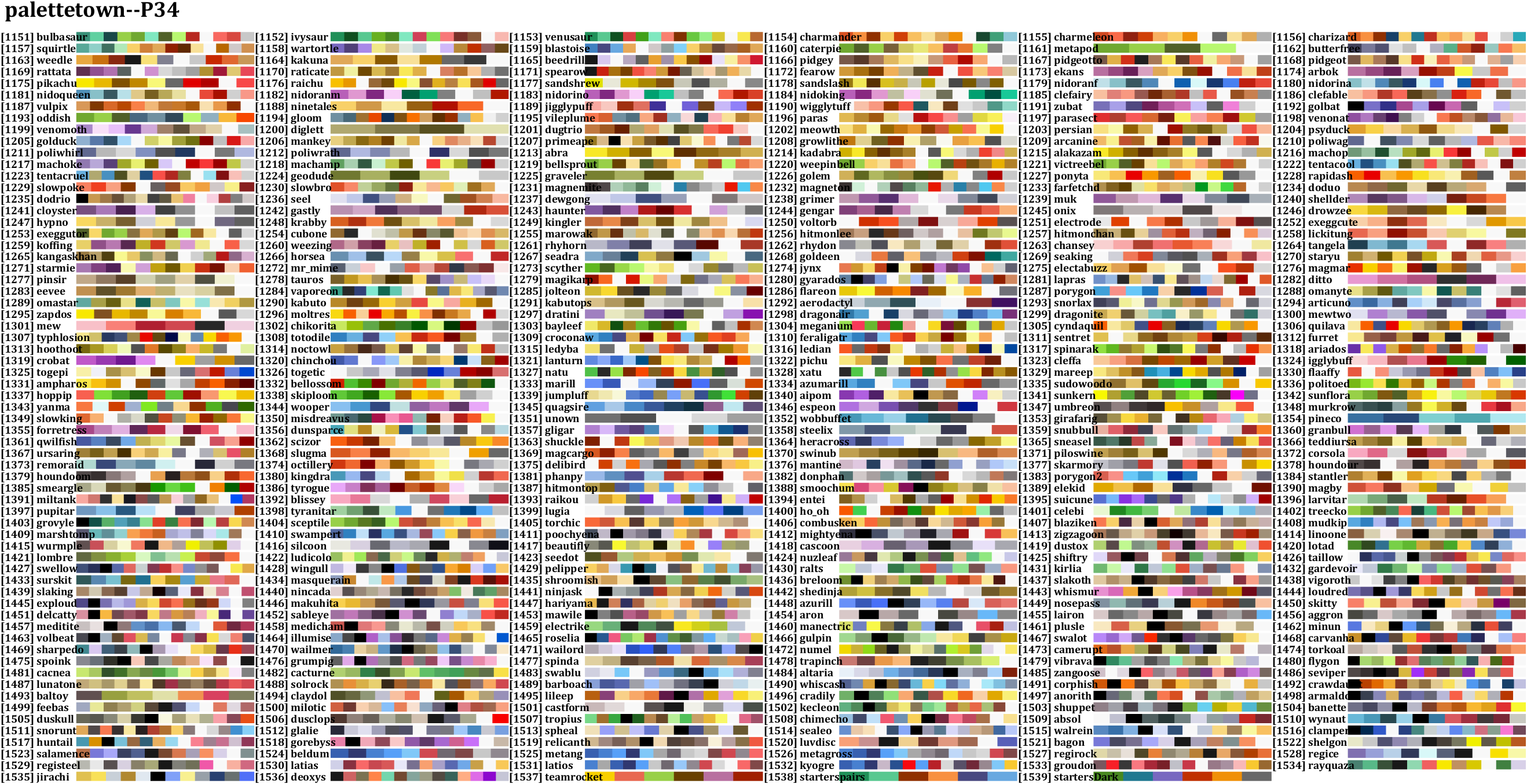

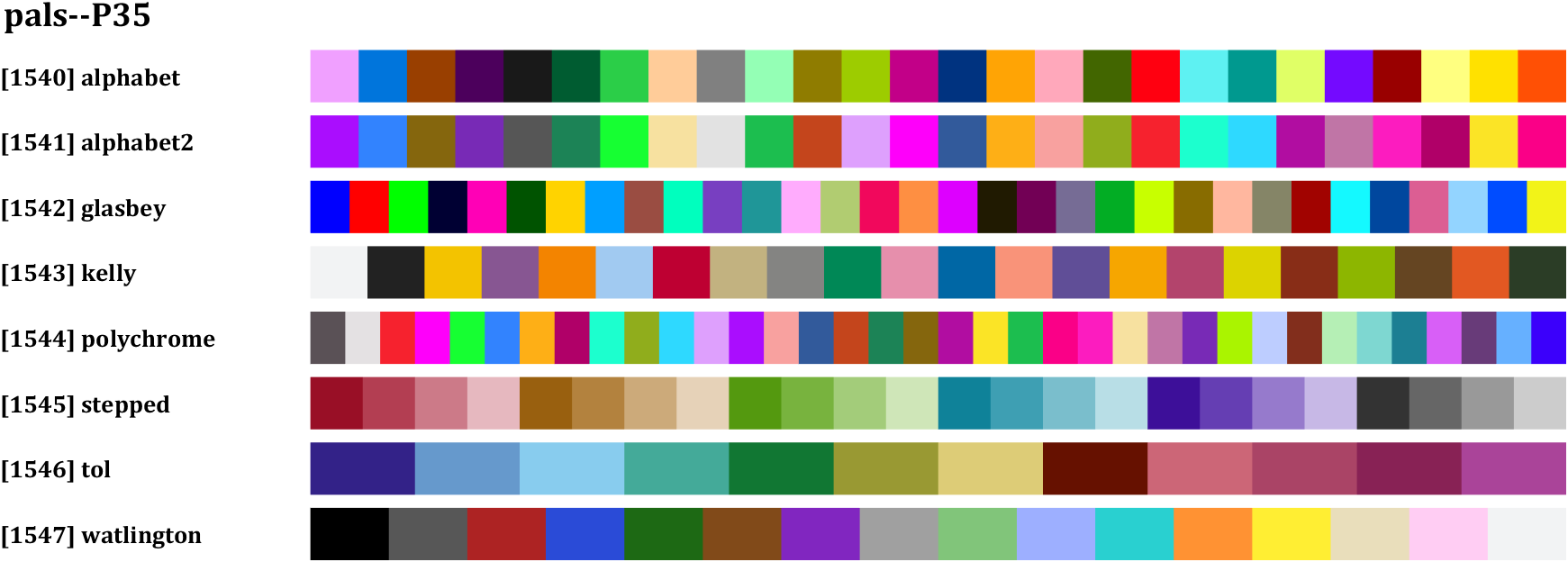

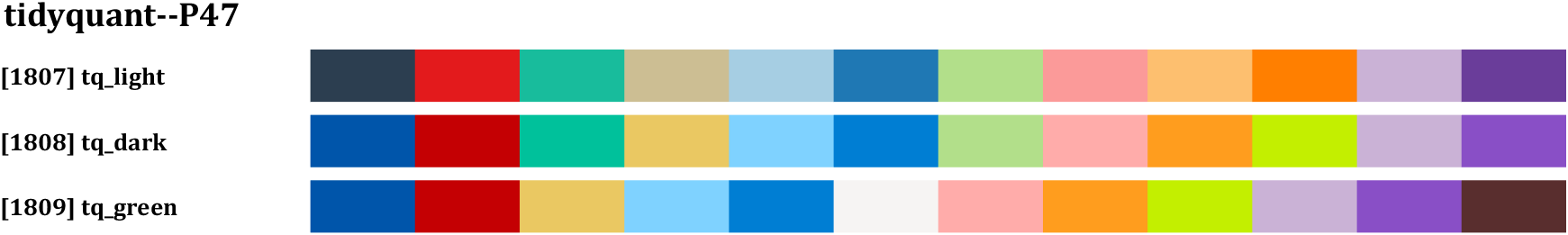

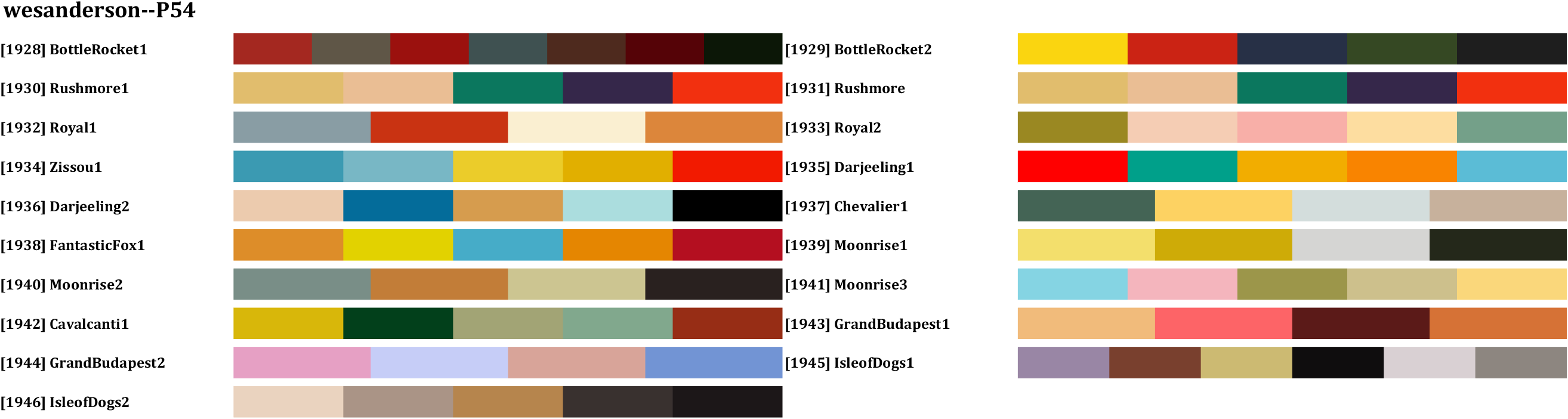

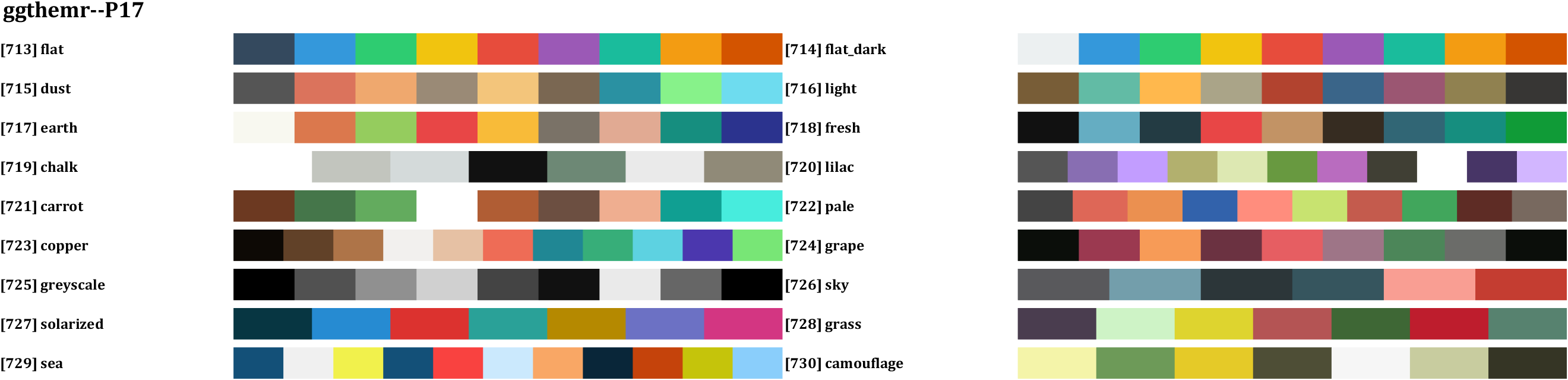

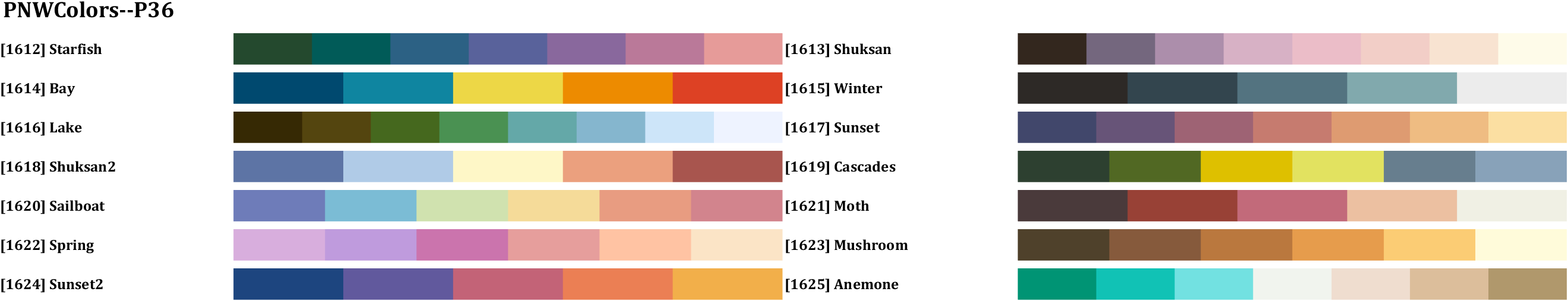

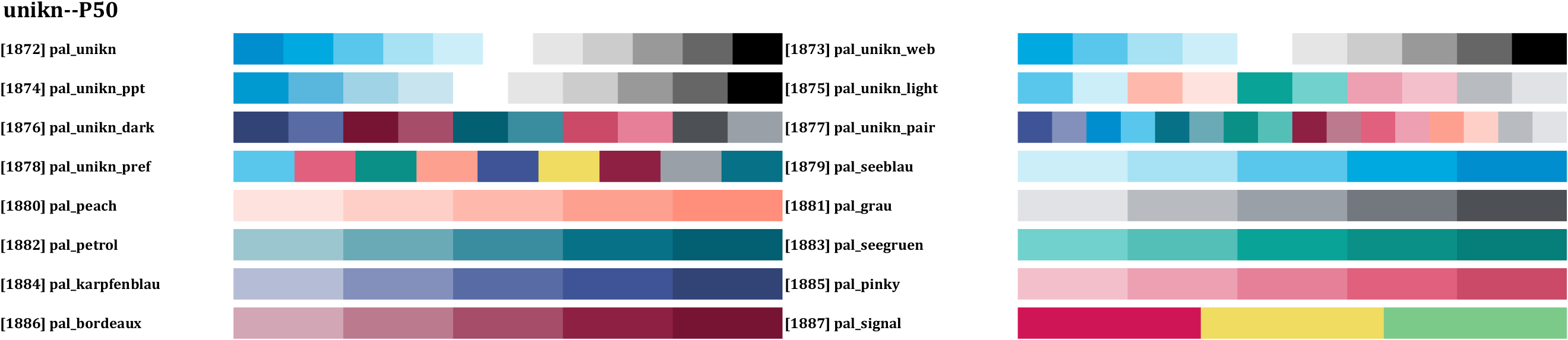

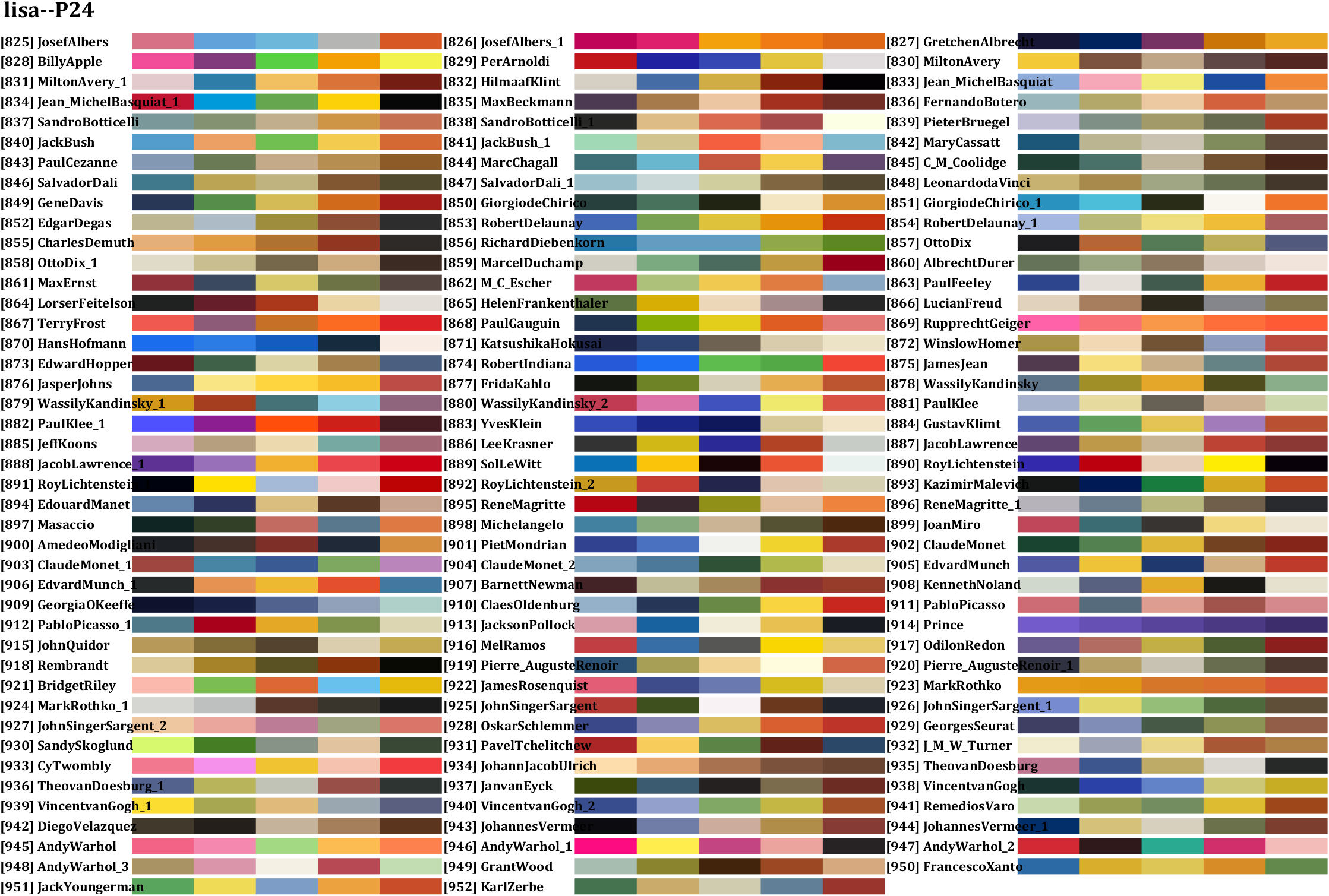

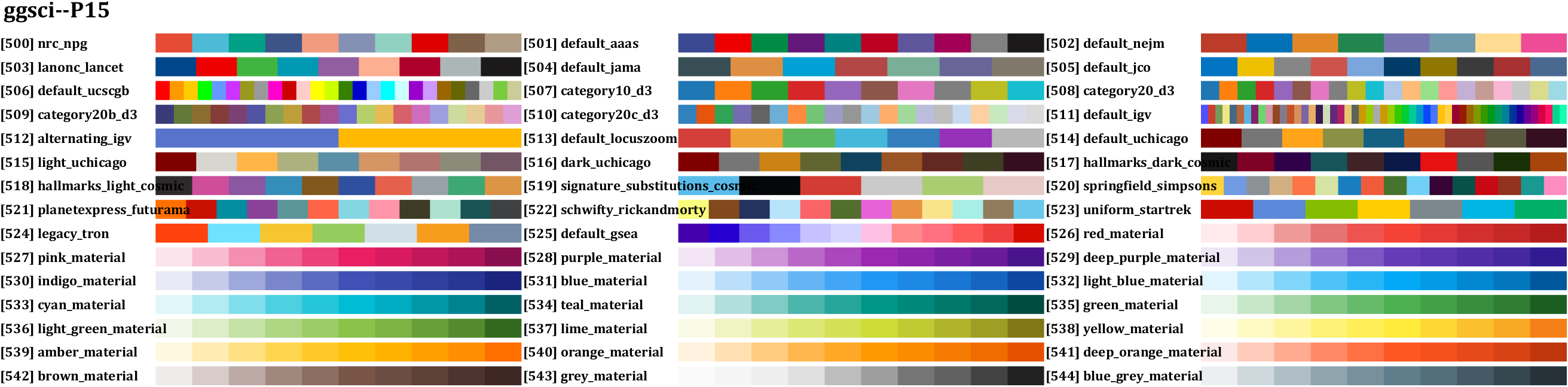

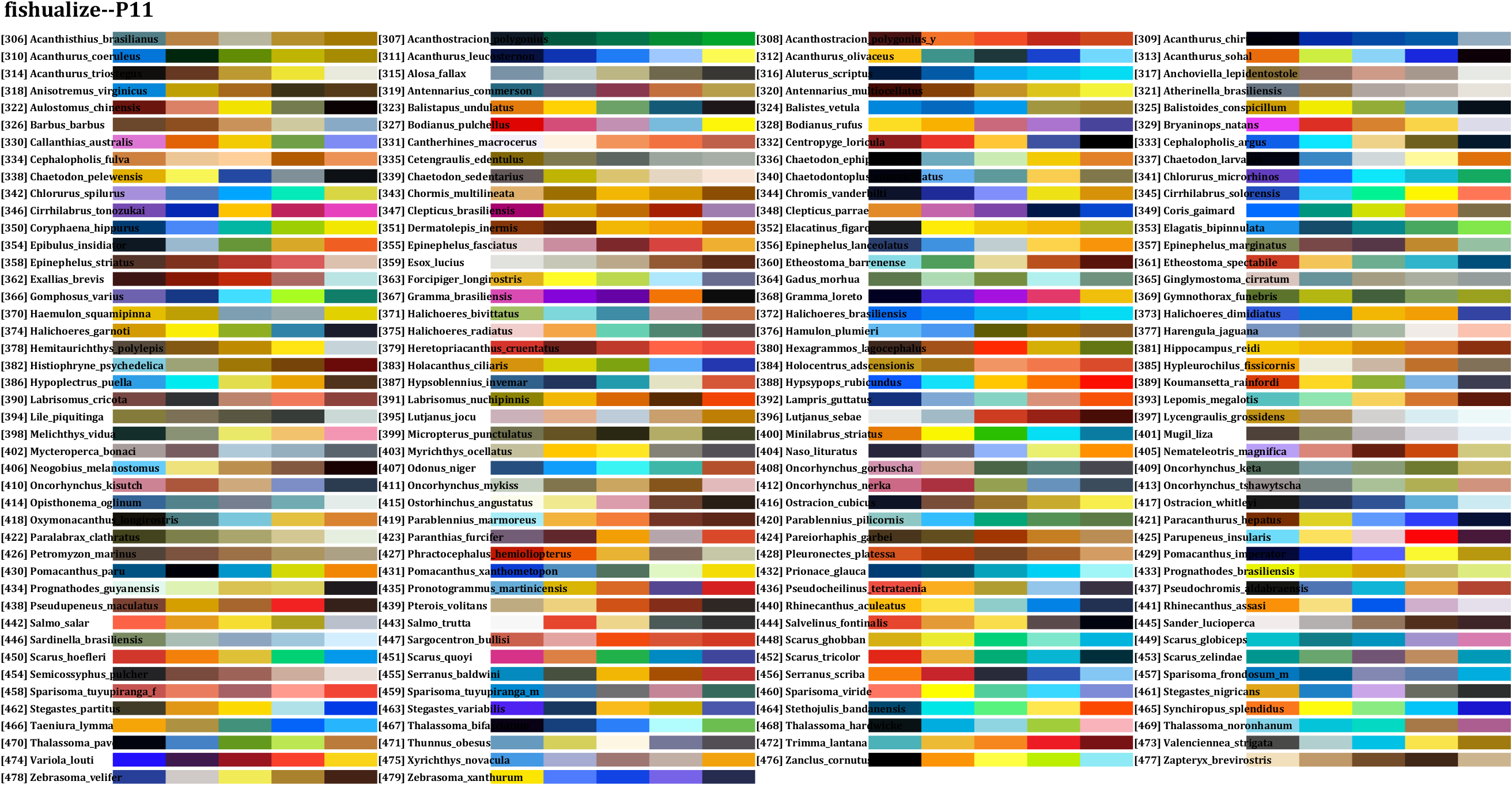

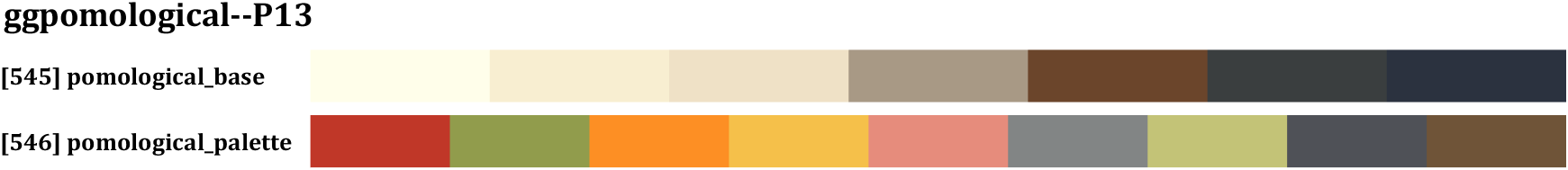

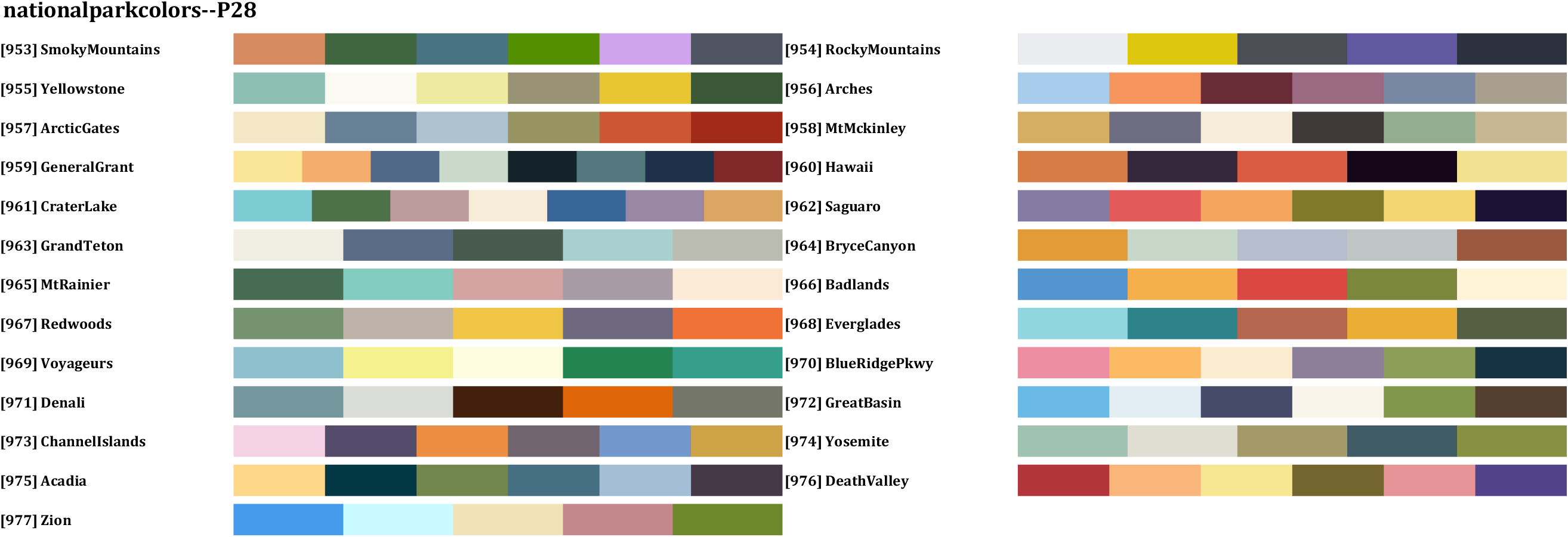

MATLAB绘图配色不够多？很多python\R语言绘图包都会带着好几套配色方案，比如很常见的ggsci绘图包就自带45套离散配色，于是本工具收集了常见55个绘图包中的离散配色，制作出了这个包含了1967套配色的离散配色包slanCL。

基本使用

以下先说明代码咋用，最基础的用法就是：

slanCL(n)

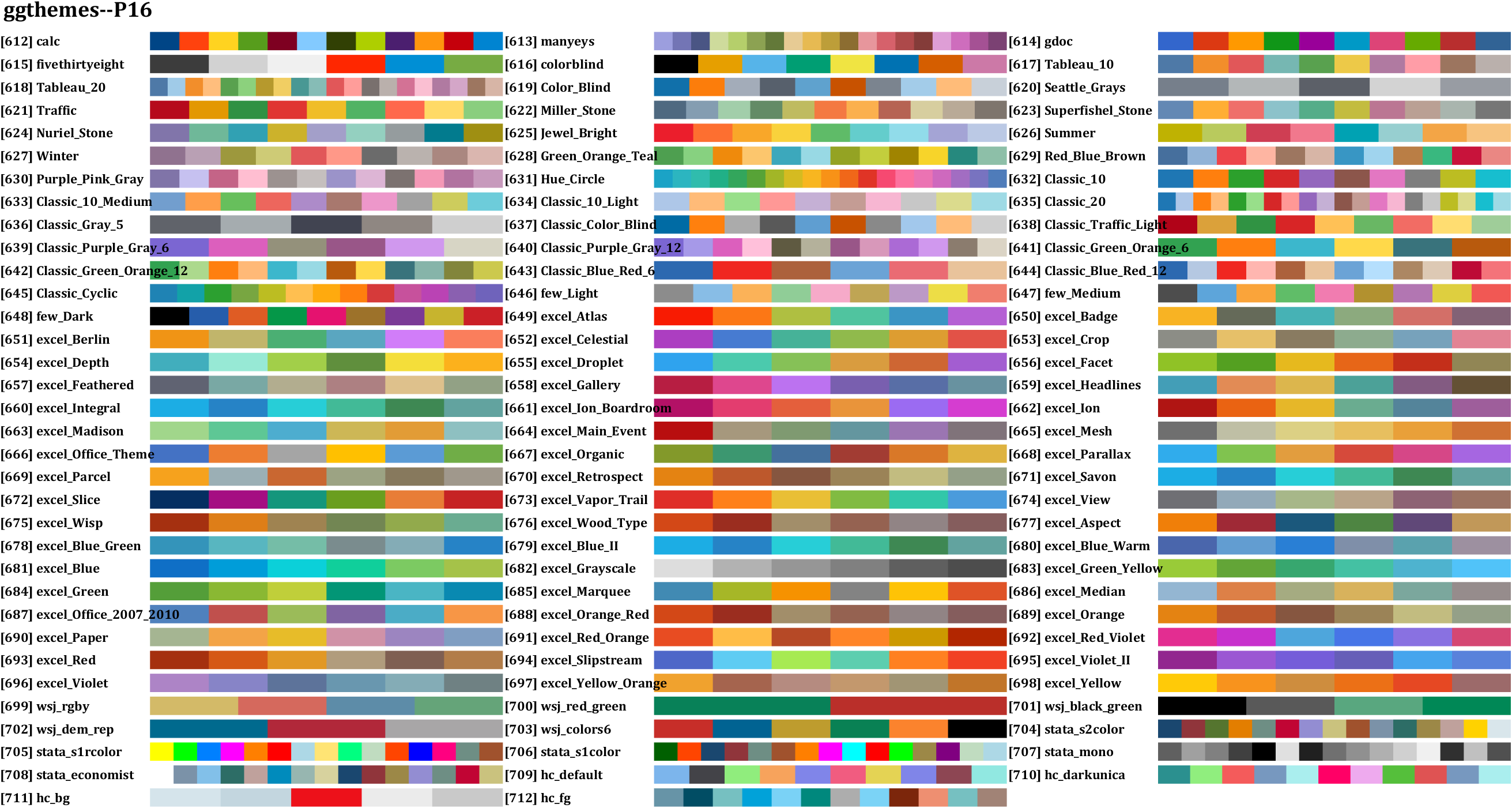

就是选择slanCL包的第n套配色：

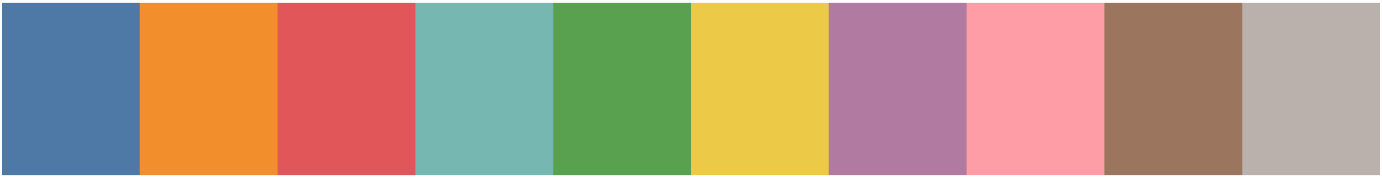

CList=slanCL(617)
% CList =
%     0.3059    0.4745    0.6549
%     0.9490    0.5569    0.1686
%     0.8824    0.3412    0.3490
%     0.4627    0.7176    0.6980
%     0.3490    0.6314    0.3098
%     0.9294    0.7882    0.2824
%     0.6902    0.4784    0.6314
%     1.0000    0.6157    0.6549
%     0.6118    0.4588    0.3725
%     0.7294    0.6902    0.6745

第二种用法有俩参数：

slanCL(n,Ind)

Ind可以是一个数值，也可以是一个向量：

CList=slanCL(617,[1,3,5,7,9])
% CList =
%     0.3059    0.4745    0.6549
%     0.8824    0.3412    0.3490
%     0.3490    0.6314    0.3098
%     0.6902    0.4784    0.6314
%     0.6118    0.4588    0.3725

若是向量中的数值大于配色所含颜色数，依旧能取到颜色，不过颜色亮度变为前一轮颜色90%:

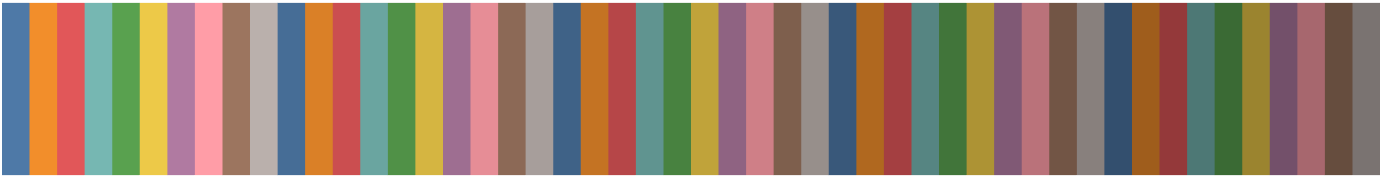

CList=slanCL(617,1:80);

可以看到数值越大颜色越暗：

绘图示例

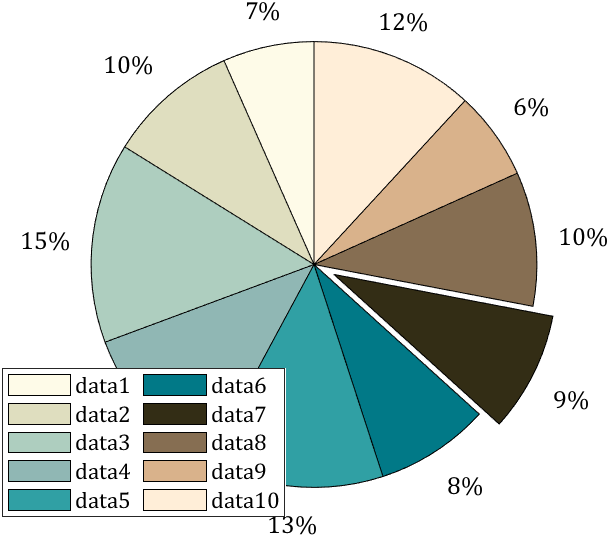

示例1

% 随机生成数据
X=.3+rand(1,10);
explode=0.*X;
explode(7)=1.5;
% 基础绘图
pieHdl=pie(X,explode);
% 修改配色
for i=1:2:length(pieHdl)
    % 一次只取一个颜色
    pieHdl(i).FaceColor=slanCL(1924,(i+1)/2);
    pieHdl(i+1).FontName='Cambria';
    pieHdl(i+1).FontSize=12;
end
% 添加图例
lgdHdl=legend();
lgdHdl.Location='best';
lgdHdl.NumColumns=2;
lgdHdl.FontName='Cambria';
lgdHdl.FontSize=11;

示例2

% 随机生成数据
X=.3+rand(1,23);
% 基础绘图
ax=gca;hold on;axis tight
bHdl=bar(X);
bHdl.FaceColor='flat';
bHdl.LineWidth=.8;
% 修改配色
CList=slanCL(786,1:23);
for i=1:size(CList,1)
    bHdl.CData(i,:)=CList(i,:);
end
% 坐标区域修饰
ax.DataAspectRatio=[12,1,1];
ax.FontName='Times New Roman';
ax.LineWidth=.9;
ax.FontSize=13;
ax.YGrid='on';
ax.GridLineStyle='-.';
ax.XTick=1:23;

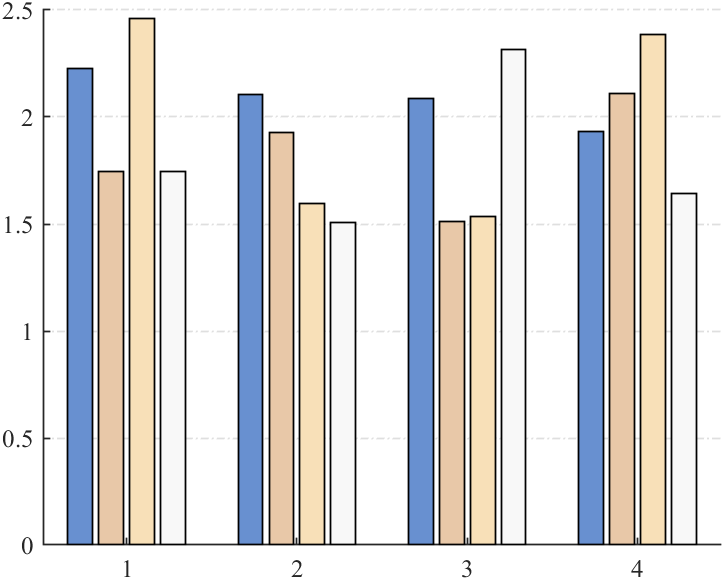

示例3

% 随机生成数据
X=1.5+rand(4,4);
% 基础绘图
ax=gca;hold on;
bHdl=bar(X,'LineWidth',.8);
% 修改配色
CList=slanCL(1514,1:4);
bHdl(1).FaceColor=CList(1,:);
bHdl(2).FaceColor=CList(2,:);
bHdl(3).FaceColor=CList(3,:);
bHdl(4).FaceColor=CList(4,:);
% 坐标区域修饰
ax.FontName='Times New Roman';
ax.LineWidth=.8;
ax.FontSize=12;
ax.YGrid='on';
ax.GridLineStyle='-.';
ax.XTick=1:23;

示例4

x=0:0.05:10;
K=linspace(0,6,50);
% 基础绘图
ax=gca;hold on;
for k=1:length(K)
    y=besselj(K(k),x);
    plot(x,y,'LineWidth',2,'Color',slanCL(531,k))
end
% 坐标区域修饰
ax.FontName='Times New Roman';
ax.LineWidth=.8;
ax.XMinorTick='on';
ax.YMinorTick='on';
ax.FontSize=12;
ax.XGrid='on';
ax.YGrid='on';
ax.GridLineStyle='-.';

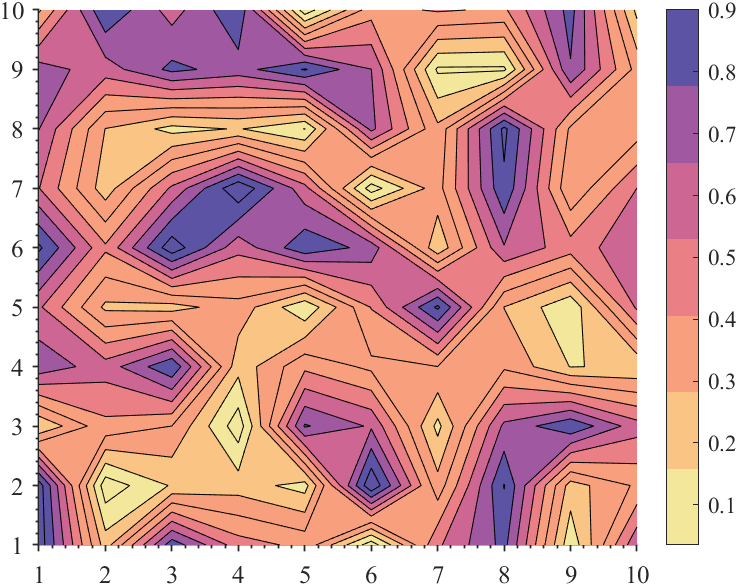

示例5

X=rand(10);
ax=gca;hold on
CF=contourf(X);
% 修改配色
colormap(slanCL(1644))
colorbar
% 坐标区域修饰
ax.FontName='Times New Roman';
ax.LineWidth=.8;
ax.XMinorTick='on';
ax.YMinorTick='on';
ax.FontSize=12;
ax.TickDir='out';
