PCIe的Inbound和Outbound分别指PCI域访问存储器域和存储器域访问PCI域的过程。例如，RC（Root Complex）访问EP（Endpoint）时，通过RC的Outbound和EP的Inbound实现数据传输；反之，EP访问RC则通过EP的Outbound和RC的Inbound。配置正确的映射后，两端对相应地址的读写操作将得到相同结果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

Inbound:PCI域訪问存储器域

Outbound:存储器域訪问PCI域

RC訪问EP: RC存储器域->outbound->RC PCI域->EP PCI域->inbound->EP存储器域

EP訪问RC：EP存储器域->outbound->EP PCI域->RC PCI域->inbound->RC存储器域

Out即出去，发起訪问的一側，须要进行outbound，去訪问对端

In即进来，被訪问的一側，须要进行inbound，使得对端能够訪问

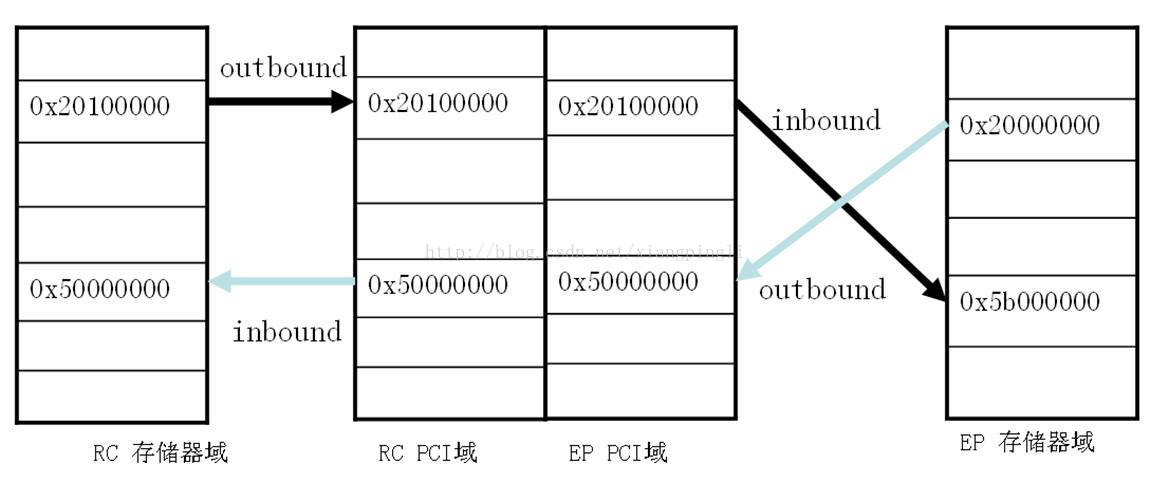

EP訪问RC演示样例（蓝色箭头）：

（1）首先，EP须要配置outbound，RC须要inbound(一般RC端不用配)，这样就建立了EP端0x20000000到RC端0x50000000的映射

（2）在RC端改动0x50000000的内容，EP端能够看到对应的变化。从EP端读/写0x20000000和从RC端读/写0x50000000，结果是一样的

RC訪问EP演示样例（
