甲机由按键通过串口控制乙机LED闪烁,保证双方2个灯 闪烁一致

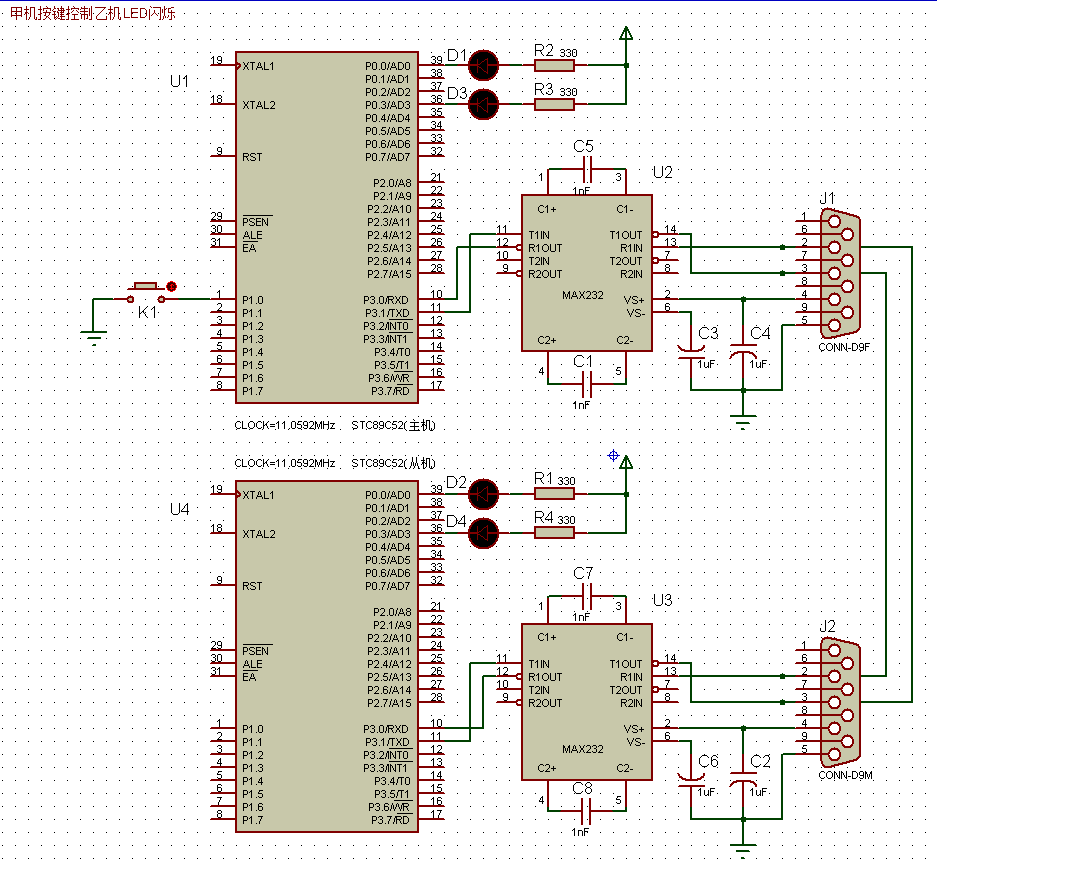

硬件电路连接如图所示:

话不多说,直接上代码:

/*  名称:甲机发送控制命令字符

说明:甲单片机负责向外发送控

制命令字符“A”、“B”、“C”,或者

停止发送,乙机根据所接收到的字符

完成 LED1 闪烁、LED2 闪烁、双闪

烁、或停止闪烁。

*/

#include<reg51.h>

#define uchar unsigned char

#define uint unsigned int

sbit LED1=P0^0;

sbit LED2=P0^3;

sbit K1=P1^0;

//延时

void DelayMS(uint ms)

{

uchar i;

while(ms--) for(i=0;i<120;i++);

}

//向串口发送字符

void Putc_to_SerialPort(uchar c)

{

SBUF=c;

while(TI==0);

TI=0;

}




//主程序

void main()

{


uchar Operation_No=0;

SCON=0x40; //串口模式 1

TMOD=0x20; //T1 工作模式 2

PCON=0x00; //波特率不倍增

TH1=0xfd;

TL1=0xfd;

TI=0;

TR1=1;

while(1)

{

if(K1==0) //按下 K1 时选择操作代码 0,1,2,3

{

while(K1==0);

Operation_No=(Operation_No+1)%4;

}

switch(Operation_No) //根据操作代码发送 A/B/C 或停止发送

{

case 0: LED1=LED2=1;

break;

case 1:Putc_to_SerialPort('A');

LED1=~LED1;LED2=1;

break;

case 2:Putc_to_SerialPort('B');

LED2=~LED2;LED1=1;

break;

case 3:Putc_to_SerialPort('C');

LED1=~LED1;LED2=LED1;

break;

}

DelayMS(100);

  }

}

如上,是甲机程序

/*  名称:乙机程序接收甲机发送字符并完成相应动作

说明:乙机接收到甲机发送的信号后,根据相应信号控制 LED 完成不同闪烁动作。

*/

#include<reg51.h>

#define uchar unsigned char

#define uint unsigned int

sbit LED1=P0^0;

sbit LED2=P0^3;

//延时

void DelayMS(uint ms)

{

uchar i;

while(ms--) for(i=0;i<120;i++);

}

//主程序

void main()

{

SCON=0x50; //串口模式 1,允许接收

TMOD=0x20; //T1 工作模式 2

PCON=0x00; //波特率不倍增



TH1=0xfd;//波特率 9600

TL1=0xfd;

RI=0;

TR1=1;

LED1=LED2=1;

while(1)

{



if(RI) //如收到则 LED 闪烁

{

RI=0;

switch(SBUF) //根据所收到的不同命令字符完成不同动作

{

case 'A': LED1=~LED1;LED2=1;break; //LED1 闪烁

case 'B': LED2=~LED2;LED1=1;break; //LED2 闪烁

case 'C': LED1=~LED1;LED2=LED1;  //双闪烁

}


         }




 else LED1=LED2=1;     //关闭 LED

DelayMS(100);

    }

}

如上 是乙机程序。
