SAR信号处理之窗函数4——三角窗

三角窗与Taylor窗比较：分辨率与旁瓣比的探讨
原创 已于 2022-02-10 15:06:31 修改 · 4.3k 阅读 · 8 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#matlab #数字信号处理 #fft #信号处理 #算法

于 2022-02-10 15:06:07 首次发布
本文详细解析了三角窗在信号处理中的应用，比较了其与Taylor窗在分辨率、峰值旁瓣比和积分旁瓣比上的差异，强调了三角窗在保持相似旁瓣性能下分辨率扩宽的特点。

三角窗的定义如下

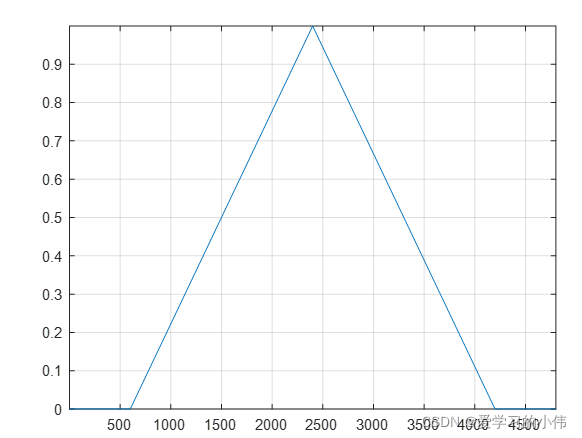

其中n=1,2,⋯,N-1 ，N 表示窗函数的总长度，M表示窗函数的有效长度。三角窗的形状如下图所示。

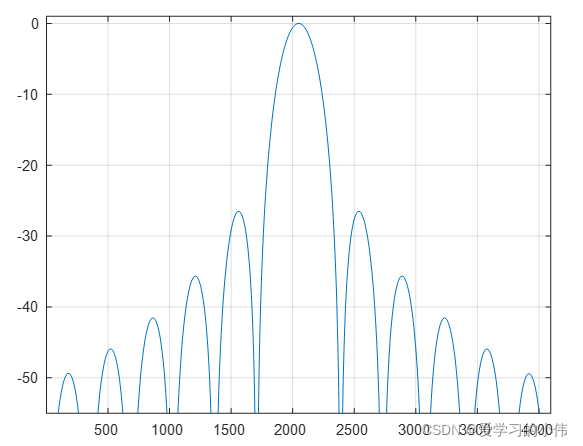

         理想sinc函数被三角窗加权后，结果如下图所示，可以看出，加三角窗，分辨率展宽1.4倍，峰值旁瓣比约为-26.5dB，积分旁瓣比约为-25.3dB。

 测量上图所示指标：

分辨率： 1
