485通信+电源，2根线就够了！

工程师焱记

于 2025-03-24 22:04:06 发布

阅读量599

点赞数 2

文章标签：硬件架构物联网嵌入式硬件

本文链接：https://blog.csdn.net/snowman1019/article/details/146487656

版权

485通信往往需要4根线进行，两根电源和两根通信线，在某些场景下，需要精简线缆和接口端子

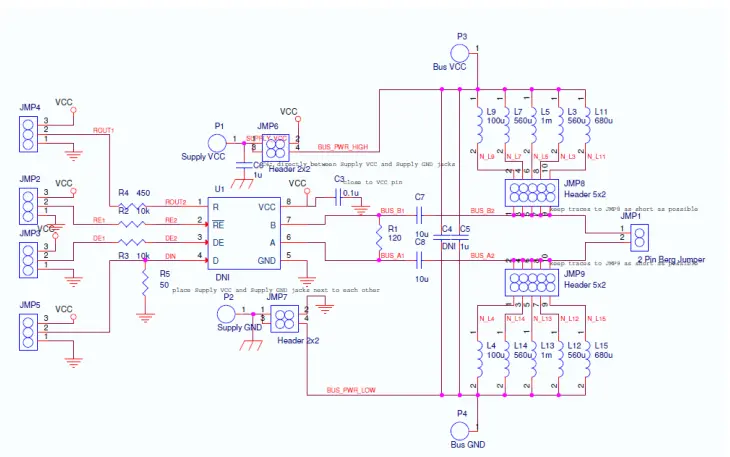

，只有双绞线，如是有了下面电路
