RS-485通信

RS-485

简介：

      RS-485 是通信物理层的标准接口，一种信号传输方式，OSI 模型的第一级。 创建 RS-485 是为了扩展 RS-232 接口的物理功能。

物理层

原理：

        串行RS-485连接使用的是两根或三根电线的电缆：一根数据线、一根带反转数据的电线，通常还有一根零线（接地，0V）。发送器和接收器通过实心双绞线交换数据。

        这里的主要思想是通过两根电线传输一个信号。 当一根电线传输原始信号时，另一根电线传输其反向副本。 这种传输方法提供了对共模干扰的高抵抗力。 用作传输线的双绞线可以是屏蔽或非屏蔽的。

传输距离：

        1200 米是 RS-485 通信中的最大电缆长度。 但是，一般准则是线路长度（以米为单位）和数据速率（以兆比特数/秒为单位）的乘积不应超过 108。例如，20 米长的电缆允许的最大数据速率为 5 Mbits /秒。

协议层

        当 RS485 通信线路在物理层准备好运行时，是时候考虑数据传输协议——系统设备之间关于数据包传输格式的协议。

        由于 RS-485 接口的性质，RS-485 设备不能同时发送和接收数据，因为这会导致发送器的冲突。 因此，确定性行为是强制性的，以避免数据包的冲突。

        在 RS485 通信协议中，数据由定义为主站的节点发送。 连接到主站的所有其他节点都通过 RS485 端口接收数据。 根据发送的信息，线路上的零个或多个节点响应。

主要特点

• 通过一对双绞线进行双向数据交换；
• 支持连接到同一条线路的多个收发器，即创建网络的能力；
• 通讯线长；
• 高传输速度。
• 半双工的通信

硬件实现

        RS-485接口电平低，不易损坏芯片。RS485的电气特性：逻辑“1”以两线间的电压差为+(2~6)V表示；逻辑“0”以两线间的电压差为-(2~6)V表示。接口信号电平比RS232降低了，不易损坏接口电路的芯片。

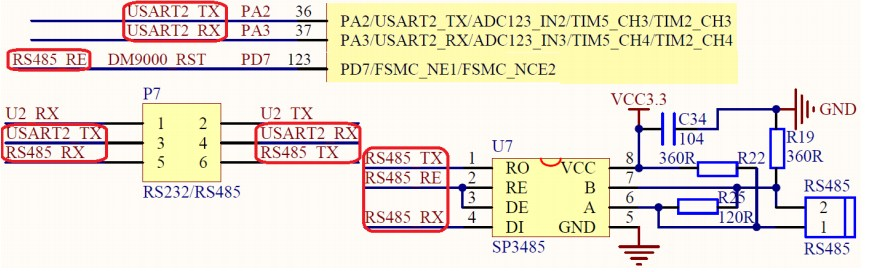

RS-485实现所用芯片为SP3485

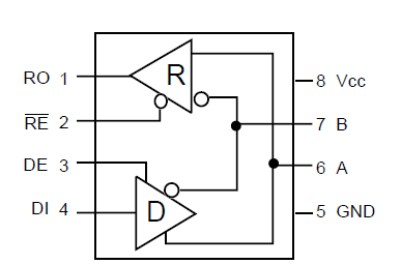

         图中A、B总线接口，用于连接485总线。RO是接收输出端，DI是发送数据收入端，RE是接收使能信号（低电平有效），DE是发送使能信号（高电平有效）。实际应用中，用一个引脚同时接到RE-与DE上，此时引脚为低电平则为接收状态，高电平则为发送状态。

 注意：
1. R19和R22是两个偏置电阻，用来保证总线空闲时，AB之间的电压差都会大约200mV，避免总线空闲时压差不定逻辑混乱。
2. 两个485接口连接，A连接A，B连接B。
