最近在一个项目中,与客户的声学工程师关于EQ频响测试有过疑问,也顺便复习了一下关于EQ调试过程中一些参数的意义。
起因如下,一般在TV产品中,声学会调试两组PEQ参数应对不同的场景,桌面模式和壁挂模式,顾名思义,根本电视摆放位置的不同利用EQ对喇叭做相应的补偿,客户在调了两组参数之后使用AP实测,觉得我们的EQ有问题
G = [ 0, 0, 0, 0, 2, -9, -7, 6, 6];
Q = [ 0.7, 16, 16, 5, 2, 3, 4, 2, 2];
fc = [ 80, 1000, 1000, 1000, 180, 375, 3180, 5500, 8000];

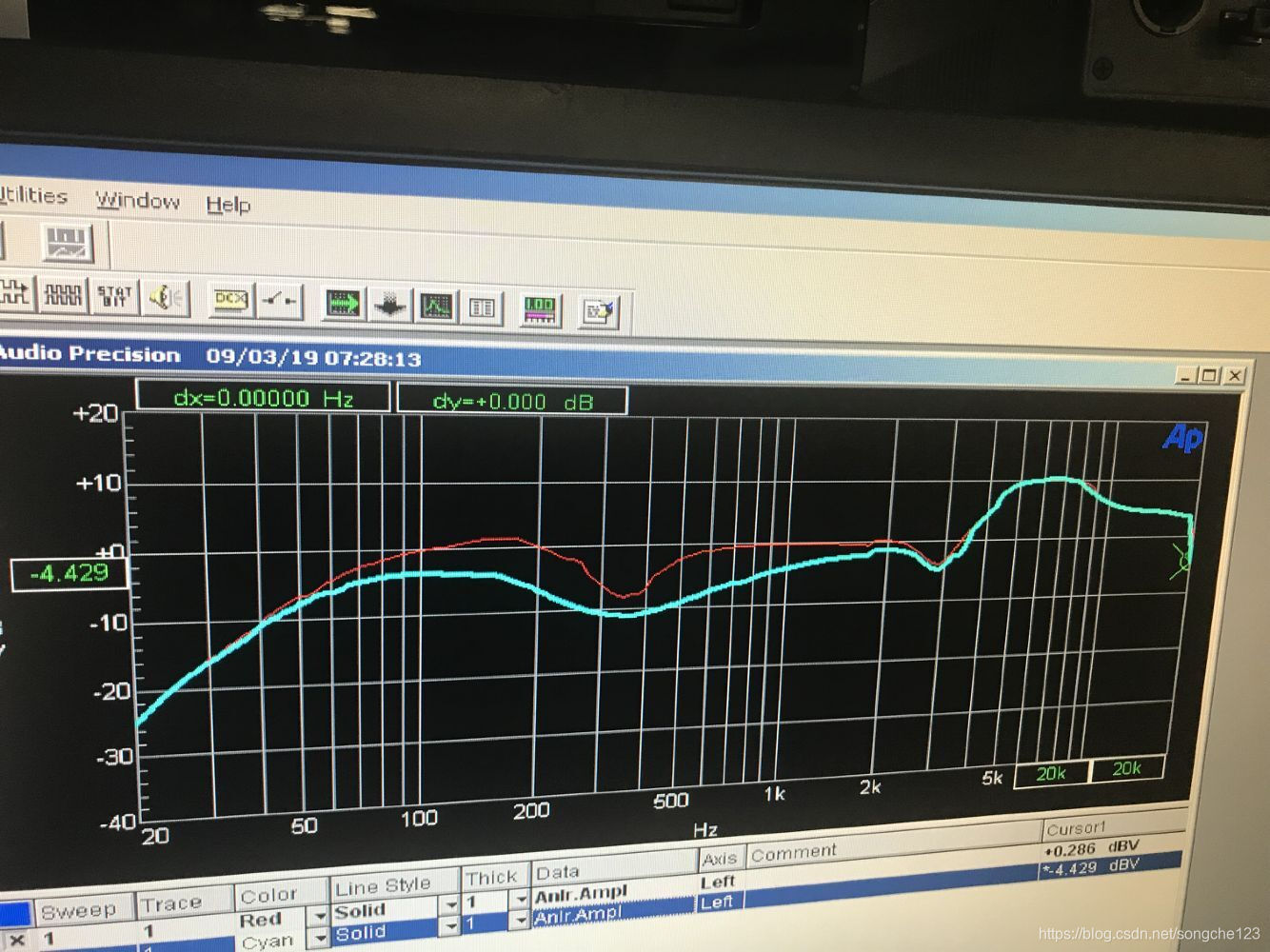

上面是第一组参数,AP实测频响图如下图中红色部分
G = [ 0, 0, 0, 0, 2, -12, -7, 6, 6];
Q = [ 0.7, 16, 16, 5, 2, 1, 4, 2, 2];
fc = [ 80, 1000, 1000, 1000, 180, 375, 3180, 5500, 8000];
第二组参数实测图下面蓝色部分
可以看出两组参数的区别只是在375hz的点,第一组g为-9db,q值为3,第二组g为-12db,q值为1
客户声学的疑问点是觉得第二组参数,即蓝色的线不应该影响到1Khz,我跟他解释是q值太小了,g又衰减的太大,这些都是可以计算出来的,Q值反应的是频率线弯曲的幅度,Q 越大所选的频率范围越窄,Q 越小所选的范围越宽,我们以B作为频谱带宽,频宽就是最低与最高所能通过的频率,它的范围是以中心频率最高点正或负3db的位置,这个位置又被称为截止频率,带宽也即是以中心频率为基准,左右延伸至增益下降或增加到3db的位置,而q值也正是根据这个计算而来,计算公式为:
Q = fc / B

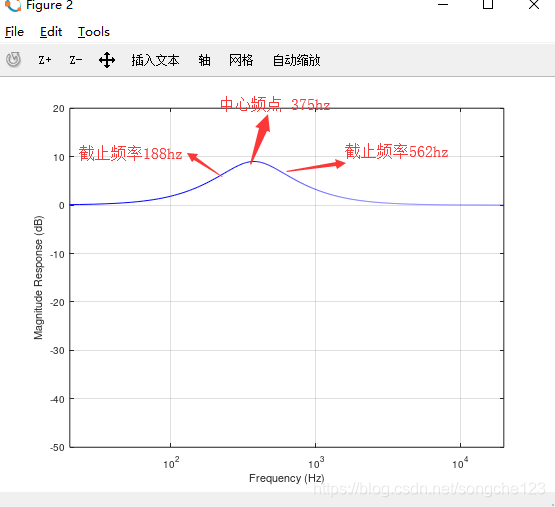

比如客户设置的fc为375hz,q值为1,那么根据公式这段带宽B为375Hz,截止频率为188hz和562hz
客户认为的不该影响到1Khz,是误以为截止频率是过度到完全平滑的频率点了
