数据源存放位置

目前我用存放数据源的属性有：

Resources
ItemsSource
DataContext

一般控件都有Resources和DataContext属性，列表控件会多一个ItemsSource。

Resources可以放多个资源，但是需要给每一个资源指定一个key。

<Page.Resources>
    <local:TestMode2 x:Key="TM2"/>
    <local:TestMode x:Key="TM1"/>
</Page.Resources>

而 ItemsSource和DataContext只能放一个对象（不需要指定key）

<Page.DataContext>
    <local:TestMode2/>
</Page.DataContext>

Binding 表达式

Binding 表达式有一些常用的方法：

Source
RelativeSource
Path

Path 相当于是一个过滤器，用来选择具体是哪一个属性。

Source 是指定资源的位置，Source 指定的资源是去Resources中找，寻找资源时直接指定key，就能一步到位。

<TextBlock Text="{Binding Source={StaticResource TM2 }, Path=TestDate }"/>

但如果，我们在绑定表达式中，不写Source 指定资源时，绑定表达式就会自动到ItemsSource和DataContext 中去找。

<TextBlock Text="{Binding Path=Value}"/>

而且，默认的寻找方式是一层层的往上找，如果在某一层找到ItemsSource或DataContext 被设置过，不管Path指定的属性是否存在，就会停止继续往上找。

那么是否改变这种默认的查找方式呢？答案是使用RelativeSource 。

你会发现 RelativeSource 和 Source 有着本质的区别，它并不是指定源的位置，而是用于改变默认的寻找资料的方式。（因为此时源的位置是不确定的，是需要按照一定的规则去寻找的）

<TextBlock  Text="{Binding Path=DataContext.DM1.Value,
                            RelativeSource={RelativeSource Mode=FindAncestor, AncestorType={x:Type Page}}}"/>

感悟

在使用数据绑定时，我们更喜欢，使用不指定Source 的方式，此时会自动去ItemsSource或DataContext 中寻找，这种方式更加的灵活。

RelativeSource

接下来，我将介绍 RelativeSource 是如何改变默认的寻找资源的方式。并显示实际的例子。

先看一下它的具体写法

<TextBlock  Background="Orange" Text="{Binding Path=DataContext.DM1.Value,
                            RelativeSource={RelativeSource Mode=FindAncestor, AncestorType=
{x:Type Page}}}"/>

最主要就是这个Mode，它定义了寻找源的几种规则：

//
// 摘要:
//     Describes the location of the binding source relative to the position of the
//     binding target.
public enum RelativeSourceMode
{
    //
        // 摘要:
        //     Allows you to bind the previous data item (not that control that contains the
        //     data item) in the list of data items being displayed.
        PreviousData = 0,
    //
        // 摘要:
        //     Refers to the element to which the template (in which the data-bound element
        //     exists) is applied. This is similar to setting a System.Windows.TemplateBindingExtension
        //     and is only applicable if the System.Windows.Data.Binding is within a template.
        TemplatedParent = 1,
    //
        // 摘要:
        //     Refers to the element on which you are setting the binding and allows you to
        //     bind one property of that element to another property on the same element.
        Self = 2,
    //
        // 摘要:
        //     Refers to the ancestor in the parent chain of the data-bound element. You can
        //     use this to bind to an ancestor of a specific type or its subclasses. This is
        //     the mode you use if you want to specify System.Windows.Data.RelativeSource.AncestorType
        //     and/or System.Windows.Data.RelativeSource.AncestorLevel.
        FindAncestor = 3
}

FindAncestor

表示找到最顶层，一般配合AncestorType使用，AncestorType指定一种类型，表示遇到这种类型就停止寻找。

Self

表示Binding的属性就在自身对象上寻找。

TemplatedParent

以下，就是定义了一个控件模板：控件模板中就经常用到 TemplatedParent

这个就是告诉wpf，这个数据源，要在应用了这个模板的对象中去找！

PreviousData

这个是表示绑定上一个子项，目前感觉只能在数据模板中才会生效。

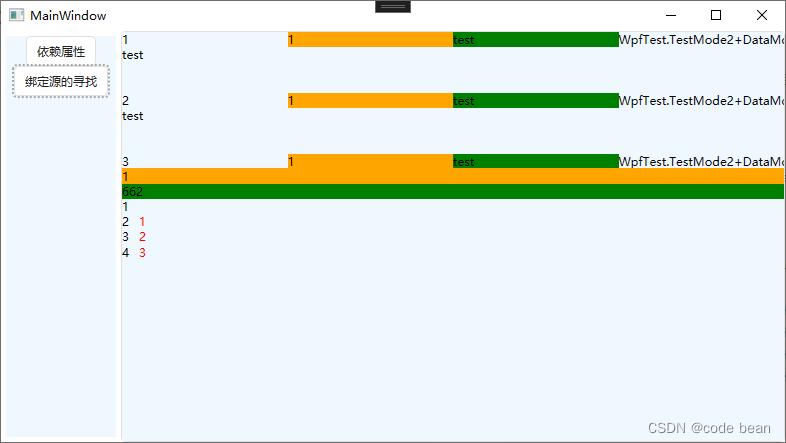

以下是具体的代码部分：

<Page x:Class="WpfTest.绑定源的寻找"
      xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
      xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
      xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
      xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
      xmlns:local="clr-namespace:WpfTest"
      mc:Ignorable="d"
      d:DesignHeight="450" d:DesignWidth="800" Background="AliceBlue"
      Title="绑定源的寻找">
    <Page.Resources>
        <local:TestMode2 x:Key="TM2"/>
        <local:TestMode x:Key="TM1"/>
    </Page.Resources>
    <Page.DataContext>
        <local:TestMode2/>
    </Page.DataContext>

    <UniformGrid Rows="3">
        <ItemsControl ItemsSource="{Binding Path=ValueList}">
            <ItemsControl.ItemTemplate>
                <DataTemplate>
                    <UniformGrid Columns="4" Rows="4">
                        <TextBlock Text="{Binding Path=Value}"/>
                        <TextBlock  Background="Orange" Text="{Binding Path=DataContext.DM1.Value,
                            RelativeSource={RelativeSource Mode=FindAncestor, AncestorType=Page}}"/>
                        <TextBlock  Background="Green" Text="{Binding Path=DataContext.TestDate,
                            RelativeSource={RelativeSource Mode=FindAncestor, AncestorType=Page}}"/>
                        <TextBlock Text="{Binding }"/>
                        <TextBlock Text="{Binding Source={StaticResource TM2 }, Path=TestDate }"/>
                    </UniformGrid>
                </DataTemplate>
            </ItemsControl.ItemTemplate>
        </ItemsControl>
        <StackPanel>
            <TextBlock  Background="Orange" Text="{Binding Path=DataContext.DM1.Value,
                            RelativeSource={RelativeSource Mode=FindAncestor, AncestorType=Page}}"/>
            <TextBlock  Background="Green" Text="{Binding Path=ActualWidth,
                            RelativeSource={RelativeSource Mode=Self}}"/>
            <ItemsControl ItemsSource="{Binding Path=ValueList}">
                <ItemsControl.ItemTemplate>
                    <DataTemplate>
                        <StackPanel Orientation="Horizontal">
                            <TextBlock Text="{Binding Value}"/>
                            <TextBlock Text="{Binding Path=Value,
                                RelativeSource={RelativeSource Mode=PreviousData}}" Foreground="Red" Margin="10,0,0,0"/>
                        </StackPanel>
                    </DataTemplate>
                </ItemsControl.ItemTemplate>
            </ItemsControl>
        </StackPanel>

    </UniformGrid>
</Page>

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows;

namespace WpfTest
{
    public class TestMode2
    {
        public string TestDate { get; set; } = "test";

        public DataModel1 DM1 { get; set; } = new DataModel1();
        public DataModel2 DM2 { get; set; } = new DataModel2();

        public class DataModel1 : INotifyPropertyChanged
        {

            private int _value = 1;

            public int Value
            {
                get { return _value; }
                set
                {
                    _value = value;
                    PropertyChanged?.Invoke(this, new PropertyChangedEventArgs("Value"));
                }
            }


            public event PropertyChangedEventHandler PropertyChanged;
        }

        public class DataModel2 : INotifyPropertyChanged
        {
            private int _value = 2;

            public int Value
            {
                get { return _value; }
                set
                {
                    _value = value;
                    PropertyChanged?.Invoke(this, new PropertyChangedEventArgs("Value"));
                }
            }


            public event PropertyChangedEventHandler PropertyChanged;
            public int MyProperty { get; set; } = 3;
        }

        public List<DataModel2> ValueList { get; set; } = new List<DataModel2>()
        {
            new DataModel2{ Value=1},
            new DataModel2{ Value=2},
            new DataModel2{ Value=3},
            new DataModel2{ Value=4},
        };




    }
}

2022年12月2日修正

AncestorType={x:Type xxx}，这里的x:Type不能省略。

2022年12月6日

完善对 TemplatedParent 的理解。

2023年7月24日新增-------

如何显示指定ItemsSource的子项为绑定源！

编程过程中遇到一个问题，就是DataTemplate包含了一个用户控件：

 <ListBox Name="tileViewControl" ItemsSource="{Binding TileViewItems}">
       <ListBox.ItemTemplate>
           <DataTemplate>
                <sw:ROIWindowCtrl ScreenNum="{Binding Path=ItemsSource.Index, RelativeSource={RelativeSource Mode=FindAncestor,  AncestorType= {x:Type ？？？}}}"/>
            </DataTemplate>
        </ListBox.ItemTemplate>
 </ListBox>

ScreenNum，本来想绑定的是对象是ListBox 的子项，默认情况下本来也是这样。但是，用户控件本身也设置了DataContext，所以 ScreenNum 找到用户控件的DataContext就会停止向上找了。

所以，我们现在需要：显示指定ItemsSource的子项为绑定源。

ScreenNum="{Binding Path=DataContext.Index, RelativeSource={RelativeSource Mode=FindAncestor, AncestorType= {x:Type ？？？}}}"

这里需要关注两点：

1 Path=DataContext.Index Path 是子项的DataContext中的Index属性

2 其实就是 AncestorType 应该写啥？ ListBox 的子项其实就是 ListBoxitem。

所以这么写：

ScreenNum="{Binding Path=DataContext.Index, RelativeSource={RelativeSource Mode=FindAncestor, AncestorType= {x:Type ListBoxitem}}}" 这样就显示指定ItemsSource的子项为绑定源，而不会找到控件的DataContext里面去了。

哪如果，把ListBox 换成 ItemsControl 呢？ItemsControl的子项是啥？这次我找了很久都没发现ItemsControl子项类型是啥，后问了一个大神，大神告知是：ContentPresenter。

这个我们并不陌生。

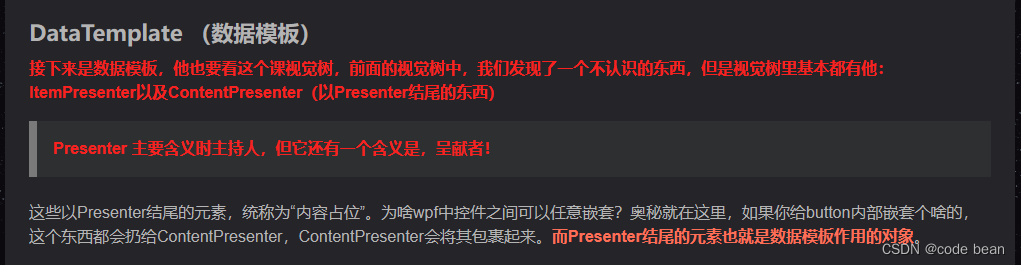

在文章《子项容器模板控件模板数据模板逻辑树视觉树之间的关系》我们讲过：http://t.csdn.cn/ooJSshttp://t.csdn.cn/ooJSs

ContentPresenter是视觉树里的东西，也是就控件内部的东西。

<ItemsControl ItemsSource="{Binding multiCamEntityList}">
    <ItemsControl.ItemsPanel>
        <ItemsPanelTemplate>
            <UniformGrid Columns="2"/>
        </ItemsPanelTemplate>
    </ItemsControl.ItemsPanel>
    <ItemsControl.ItemTemplate>
        <DataTemplate>
            <!--<sw:ROIWindowCtrl ScreenNum="{Binding DriverIndex}"/>-->
            <Grid>
                <sw:ROIWindowCtrl ScreenNum="{Binding DataContext.DriverIndex,
RelativeSource={RelativeSource AncestorType=ContentPresenter}}"/>
            </Grid>
        </DataTemplate>
    </ItemsControl.ItemTemplate>
</ItemsControl>

哪为啥是ContentPresenter 呢？更具我目前的理解是：ContentPresenter和数据模板是息息相关的。而DriverIndex就是数据模板对应的数据源（multiCamEntityList）里的内容。
