linux 触摸屏问题排查思路参考

本文提供触摸屏出现异常排查思路参考，包括软件方面，硬件方面排查；排查手法，排查思路由简单排查到较深入排查,由简便初步排查到麻烦步骤排查，按照顺序排查，基本可以定位到哪个环节出现问题。

排查思路参考

排查方法可按照自己理解，或者已知现象直接定位排查，然后使用方法确认问题根因，可加速尽快解决问题。不用按照流程一步步排查，但是若不知问题根因，可参考此流程一点点确认。

排查总流程简述

1. 使用 $ demsg 命令查看内核日志,驱动加载以及工作是否正常。
2. 使用 $ getevet -l 命令，手指触摸，查看是否有事件上报。
3. 使用万用表测量中断是否触发。

以上除 2 外需继续细致排查。

1. 查看硬件原理图，确认没备树配置正确。
2. 检查设备树，排除有相同地址，相同总线情况。
3. 按照规格书配置时序,排除时序影响。
4. 使用逻辑分析仪或示波器，飞线抓取 i2c 数据，逐个细致分析数据是否正常。

若仍然无法定位到问题。

1. 协调硬件工程师排查上电台阶是否存在、爬升坡度坡度是否正常, i2c 时钟上电台阶是否正常。
2. 同时进行对比交叉实验，针对性分析问题位置。
3. 最后，除了排查驱动，硬件方面，平台本身代码，也可能存在问题。

 排查流程详述

1. 使用 demsg 命令查看内核日志 .驱动加载以及工作是否正常

连接 adb 后，如果现象必现，可使用命令 $ dmesg -w | grep  (TP关键字) ,来查看触摸屏工作日志，进行初步定位，或者驱动加载状况确认，也需观看初始化日志，确认驱动加载情况。

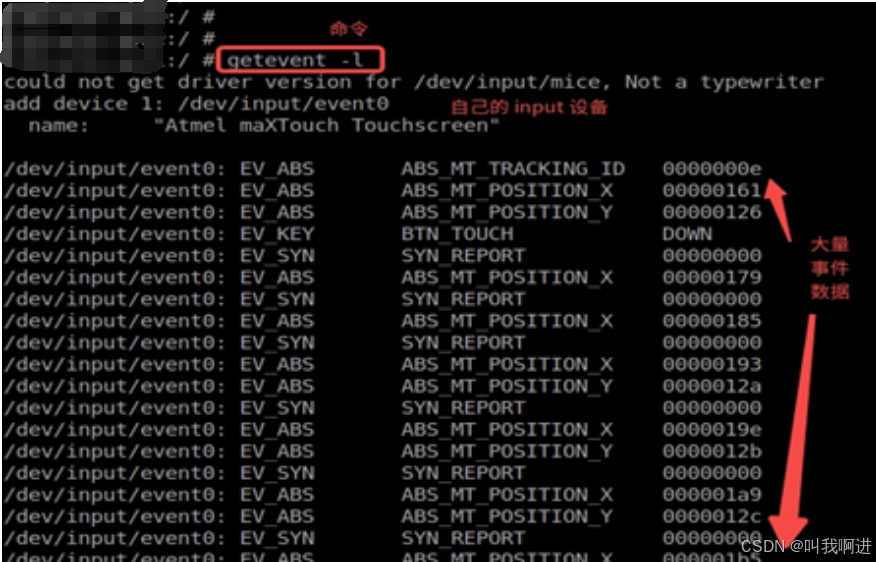

2. 使用getevet -l命令，手指触摸，查看是否有事件上报。

连接 adb 后，在现象发生的时候，使用命令 $ getevent -l ，首先查看驱动 input 设备是否正常加载，随后手指触摸屏幕，正常需有 input 事件上报。

@若有事件上报：则转给 应用层 开发人员排查

@若无事件上报：则继续排查

3. 使用万用表测量中断是否触发

使用万用表测量电路板中断引脚，在手动触摸，查看电平是否变化，中断是否触发。

4. 查看硬件原理图，确认没备树配置正确

查看硬件原理图，对比驱动设备树配置，确定设备书配置正确，并核对设备书使用是否正确。

5. 检查设备树，排除有相同地址，相同总线情况

再确保设备树中，无使用中设备与此驱动产生资源冲突，如地址冲突，总线冲突，引脚冲突

6. 按照规格书，配置时序,排除时序影响

查看器件规格书中时序部分，先简单量取时序高低电平是否一致，若一致，则稍后无法找到问题根因，可尝试严格按照规格书配置时序

7. 使用逻辑分析仪或示波器，飞线抓取i2c数据，逐帧分析数据是否正常

使用逻辑分析仪或者示波器，对照驱动代码，分析各个 I2C 指令产生原因，寻找异常指令产生原因。

8. 协调硬件工程师排查上电台阶是否存在、爬升坡度坡度是否正常,i2c时钟，上电台阶是否正常

请求硬件工程师一同分析，抓取上电波形，查看上电台阶是否正常，上电爬升坡度与正常对比，I2C 相关电气信号是否正常

9. 同时进行对此交叉实验，针对性分析问题位置

同时别忘了进行对比交叉实验，尽快确定问题根因

10. 最后，除了排查驱动，硬件方面，平台本身代码，也可能存在问题

驱动，硬件方面排查无果，或者进度缓慢，可同步联系平台支持，排除平台本身问题。
