鉴于电赛控制题渐渐不让使用STM32,所以我们还是做两手准备。TI申请上MSP432比较难申请,相对来说430比较好申请。但是网上资料很少,所以搞来搞去还是决定自己参考手册和官方例程自学。
首先介绍MSP430F5529的资源:16位MCU,板载调试芯片、128KFlash、8KBRAM,CPU速度为25MHZ、具有五个定时器、四个串行接口(UART、SPI、I2C)、12位模数转换器、模拟比较器。

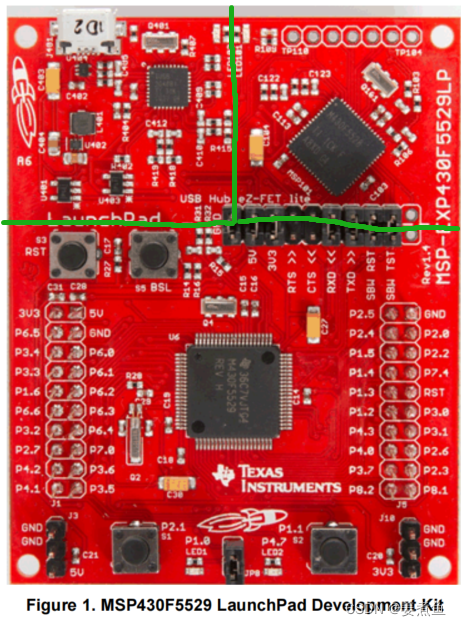

那么这个MSP430具体是个什么样呢,我们看到下面这张图:
看到我划的两条绿色的线,它将这个MPS大致分为了三个地方
其中左上是用于USB供电,转压和一个USB集线器。什么是USB集线器?就是那种类似于USB拓展坞之类的,相当于一个USB连接了两个使用USB的接口。为什么要使用这USB集线器这个东西呢?这个就与我们接下来的右上有关系了。
右上有一块芯片为板载仿真器,什么用呢,类似于把STLink给你板载到你的STM32上,这样你就可以直接调试了,然后同时你不仅可以边调试,还可以边接收USB串口数据,这也就是USB集线器的作用。
再下面就是我们主要使用的MSP的主控部分了,其中板子上面的供电电源,一定要连接下面的跳线帽如果没有连接的话,我们的MSP是无法供电的。
大家也可以对着下面的框架图自己理解一下:
MSP具有两个晶振,其中32MHZ晶振用于提供MSP时钟,而4MHZ晶振(陶瓷谐振器)是由于USB操作需要USB锁相环的高频参考时钟,所以添加了4MHZ这一陶瓷谐振器 。
以上就是对于MSP430F5529的介绍,里面参杂部分个人理解
大家需要资料的话可以前往以下网站自行下载:https://www.ti.com/tool/MSP-EXP430F5529LP#tech-docs
如有不正之处,还请指正。
