公路工程坐标计算回头曲线虚交点处理的方法

首先认识回头曲线

当转弯角度大于等于180度，就像掉了个头一样，顾名思义回头曲线，在山区道路中比较常见，如下图所示

下面就解决这种曲线在公路工程中坐标计算如何处理

准备工作

图纸：平面图，直曲转角表，逐桩坐标表

软件：专业测量软件，文末有获取方式

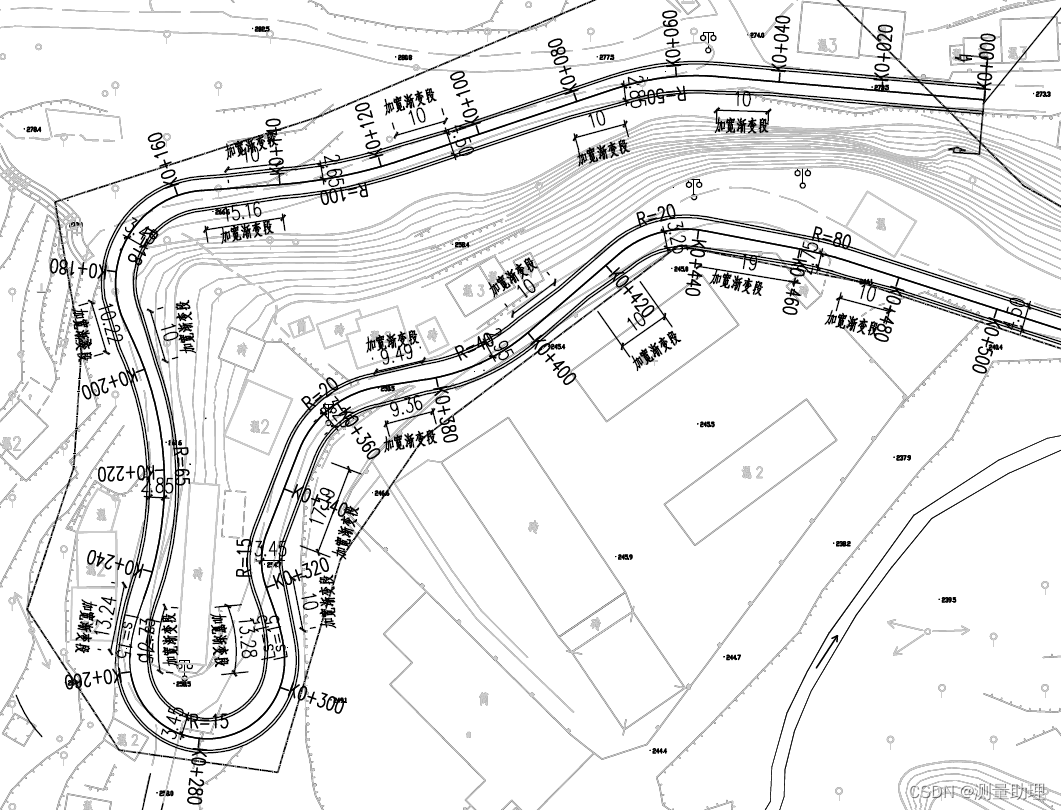

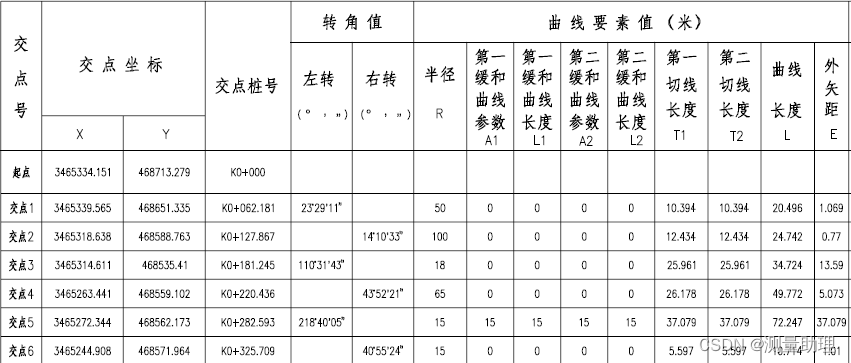

从下面平面图和直曲转角表可以看出JD5为回头曲线

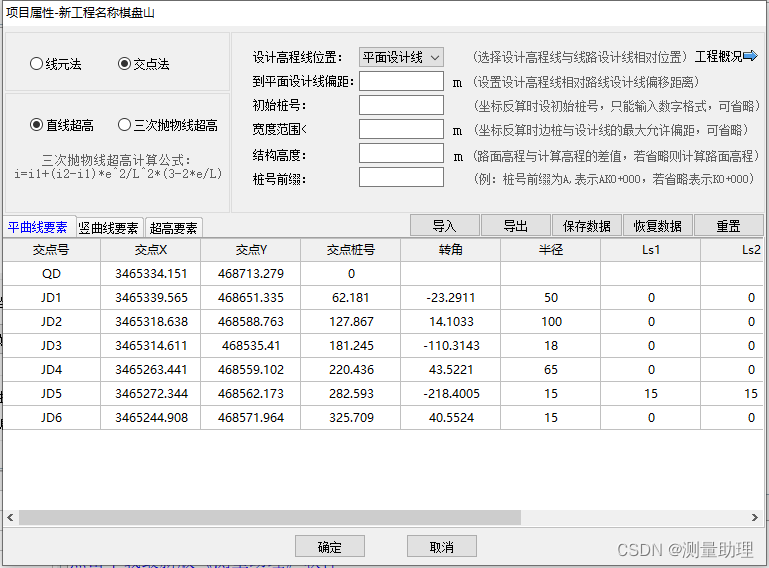

我们先按设计图纸把交点要素导入工程属性

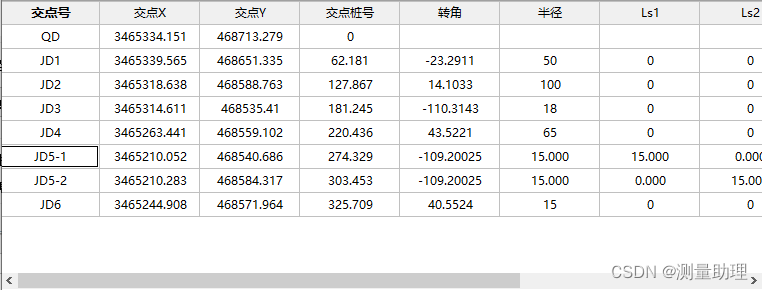

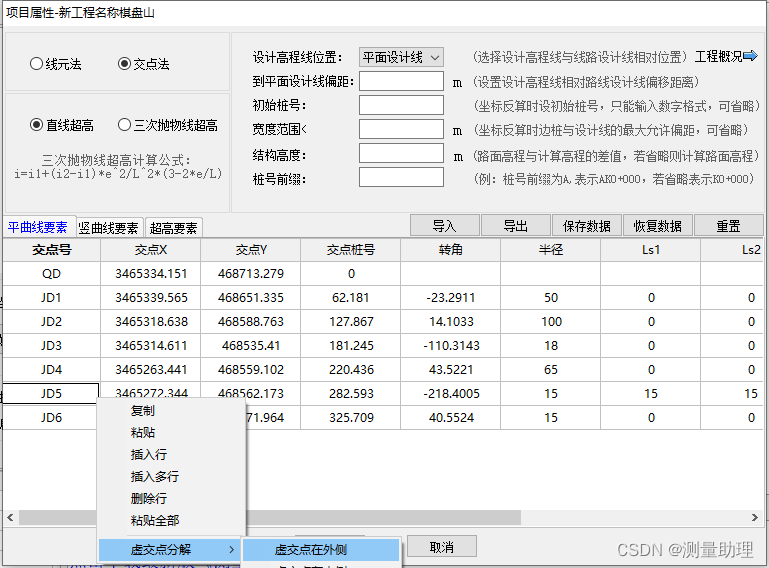

JD5的转角大于180度，我们对JD5进行虚交点处理，鼠标定位在JD5所在的行，然后鼠标右键点击虚交点分解-虚交点在外侧，这样虚交点JD5就被分解为JD5-1和JD5-2,如下图

接下来我们就可以按正常的交点法进行坐标计算了

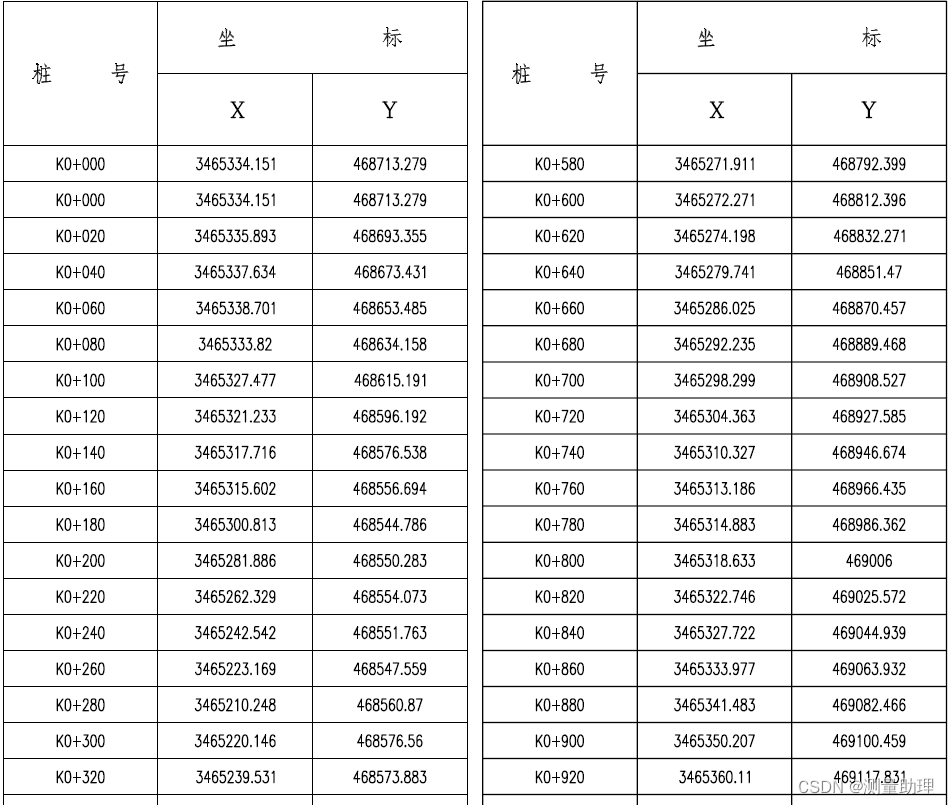

下面我们根据设计图纸中的逐桩坐标表来验证一下计算的坐标

点击确定保存平曲线要素

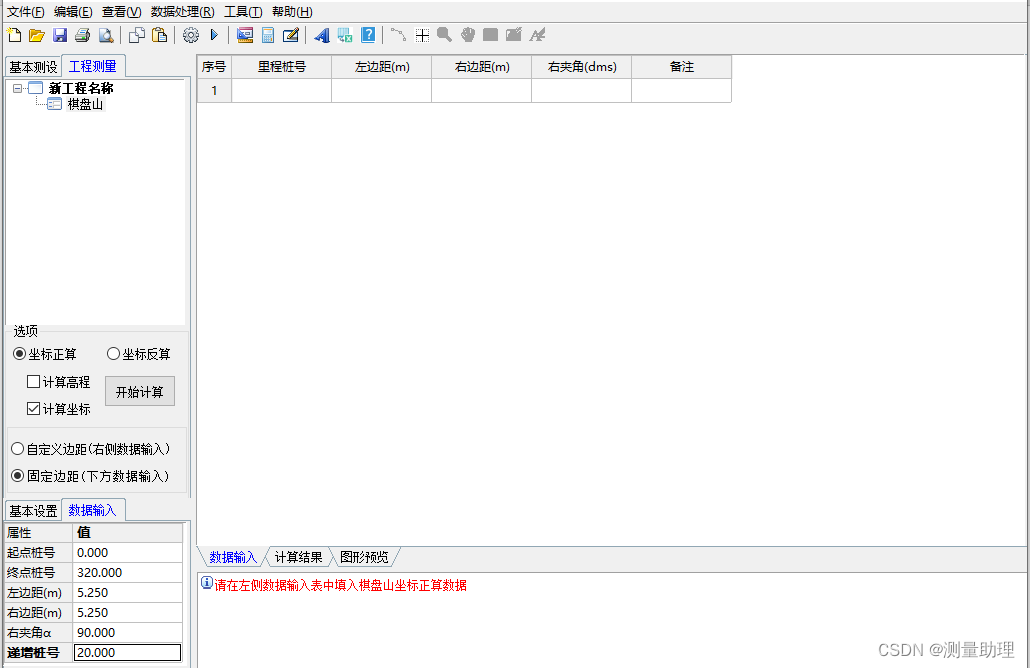

回到主界面，先进行坐标正算，点选坐标正算，去掉计算高程前面的勾选（由于我们没有输入竖曲线要素，就不计算高程了），选择固定边距，下方数据输入中依次输入：起点桩号0，终点桩号320，左边距和右边距分别输入5.25，右夹角90，递增桩号20。

点击开始计算，计算结果显示在右侧表格区域，我们把坐标计算结果与设计图纸逐桩坐标表坐标进行对照。

桩号	设计逐桩坐标表坐标		计算结果坐标		坐标偏差
	X	Y	X	Y	x	y
K0+000	3465334.151	468713.279	3465334.151	468713.279	0.000	0.000
K0+020	3465335.893	468693.355	3465335.892	468693.356	-0.001	0.001
K0+040	3465337.634	468673.431	3465337.634	468673.432	0.000	0.001
K0+060	3465338.701	468653.485	3465338.701	468653.486	0.000	0.001
K0+080	3465333.820	468634.158	3465333.820	468634.158	0.000	0.000
K0+100	3465327.477	468615.191	3465327.477	468615.191	0.000	0.000
K0+120	3465321.233	468596.192	3465321.233	468596.192	0.000	0.000
K0+140	3465317.716	468576.538	3465317.715	468576.538	-0.001	0.000
K0+160	3465315.602	468556.694	3465315.602	468556.695	0.000	0.001
K0+180	3465300.813	468544.786	3465300.813	468544.786	0.000	0.000
K0+200	3465281.886	468550.283	3465281.886	468550.283	0.000	0.000
K0+220	3465262.329	468554.073	3465262.329	468554.073	0.000	0.000
K0+240	3465242.542	468551.763	3465242.542	468551.762	0.000	-0.001
K0+260	3465223.169	468547.559	3465223.170	468547.556	0.001	-0.003
K0+280	3465210.248	468560.870	3465210.248	468560.866	0.000	-0.004
K0+300	3465220.146	468576.560	3465220.146	468576.557	0.000	-0.003
K0 +320	3465239.531	468573.883	3465239.531	468573.882	0.000	-0.001

从上面对照表中可以看出坐标偏差最大4mm，满足施工放样要求。

下面进行坐标反算

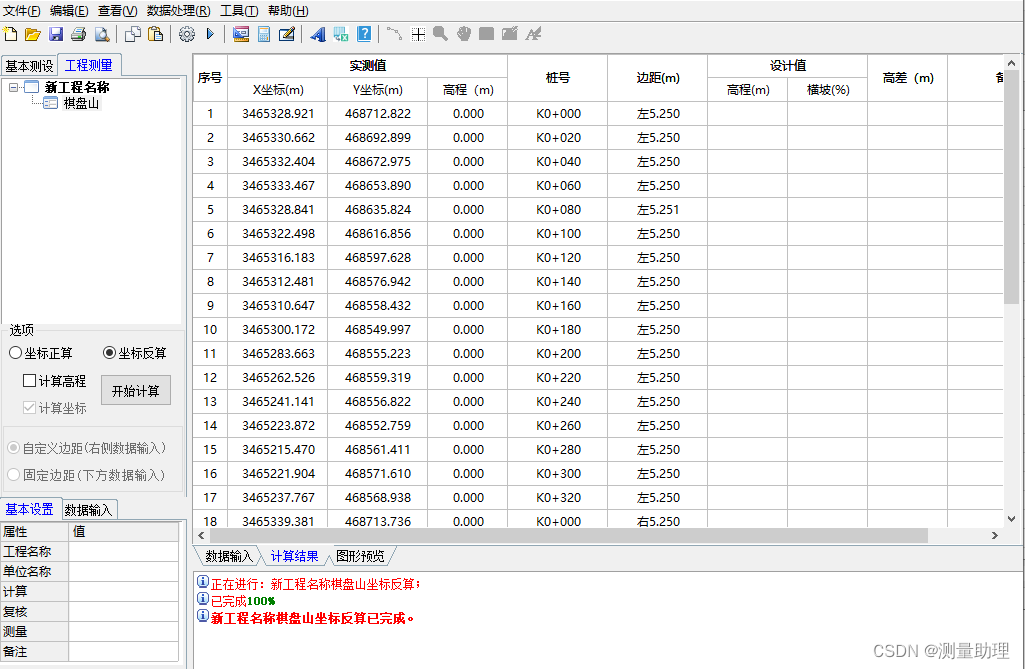

软件界面左侧点选坐标反算，复制计算结果中的左边桩和右边桩坐标，粘贴到界面右侧的数据输入，然后点击开始计算，计算结果如下图所示

至此，以该公路工程为例，带有回头曲线的线路坐标正反算问题已解决。
