本文详细介绍了CPU的主要功能，包括运算器和控制器的作用。运算器部分阐述了算术逻辑单元、通用寄存器组、暂存寄存器、累加寄存器、程序状态字寄存器等组件及其功能。专门讨论了数据通路的设计，如多路选择器和三态门的使用。控制器部分提到了程序计数器、指令寄存器、指令译码器等关键部件。最后总结了CPU的基本结构，强调了用户可见的部分如PSW、ACC等寄存器。

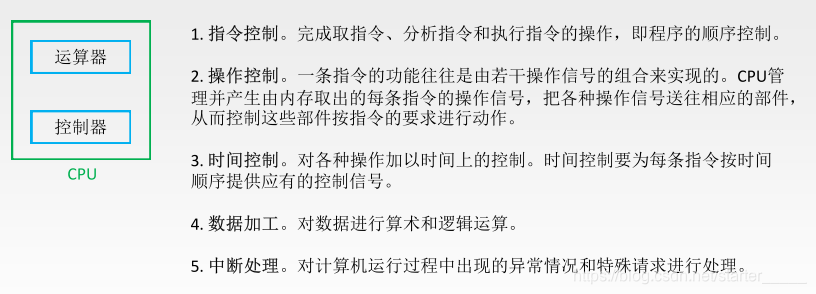

一、CPU的功能
二、运算器和控制器的功能
三、运算器的基本结构
- 算术逻辑单元：主要功能是进行算术/逻辑运算。
- 通用寄存器组：如AX、BX、CX、DX、SP等，用于存放操作数（包括源操作数、目的操作数及中间结果）和各种地址信息等。SP是堆栈指针，用于指示栈顶的地址。
- 暂存寄存器：用于暂存从主存读来的数据，这个数据不能存放在通用寄存器中，否则会破坏其原有内容。暂存寄存器上可以增加移位功能，这时也可以称之为移位寄存器。
- 累加寄存器：它是一个通用寄存器，用于暂时存放ALU运算的结果信息，用于实现加法运算。
- 程序状态字寄存器：保留由算术逻辑运算指令或测试指令的结果而建立的各种状态信息，如溢出标志（OP）、符号标志（SF）、零标志（ZF）、进位标志（CF）等。PSW中的这些位参与并决定微操作的形成。
- 移位器
