电感的基本知识

1、电感是电路中重要的元件，种类多、用途广，主要是插件的，但也有贴片的。
2、常见的一些形状分为;环形电感（绿环、黑环、黄白环)、立式电感、工字电感、棒形电感、方形电感等。3、电感主要特性参数:电感感量、电感材质
3、1电感感量常用的单位有毫亨(mH)、微亨(uH)。1mH=100OuH。
3、2电感的材质主要有锰锌铁氧体、铁硅铝、磁粉芯，每种电感材质的磁导率是不一样的。
4、电感在电路中作用:主要是滤波、储能，当然还有延迟、振荡等作用。不同的电感会用在电源板的不同地方。

5、常用电感在电源中的实际应用

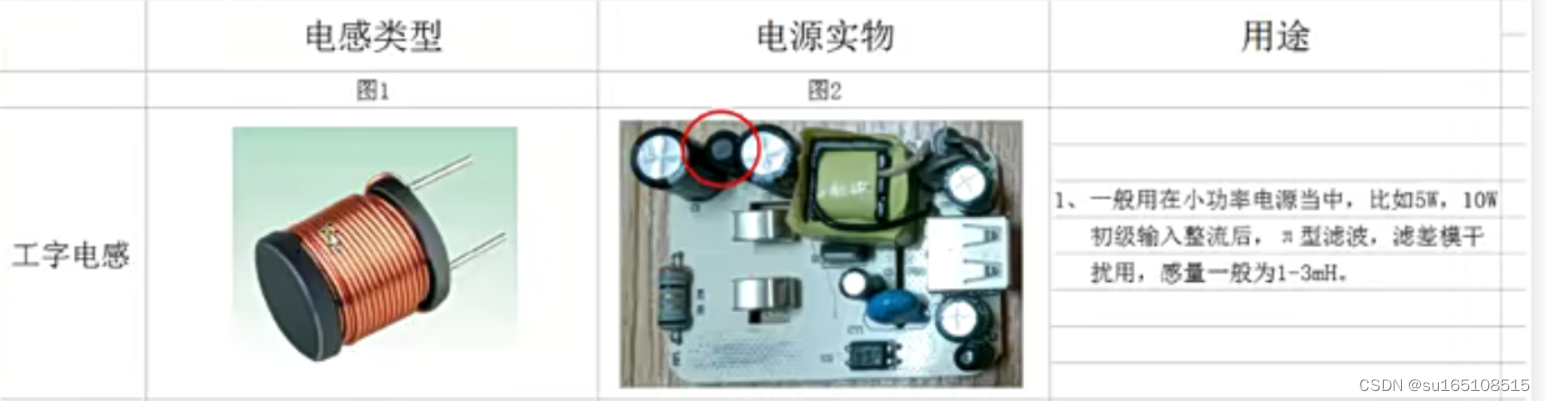

工字电感：一般用在小功率电源当中，比如5信，10W初级输入整流后，Π型滤波，滤差模干扰用，感量一般为1-3mH.

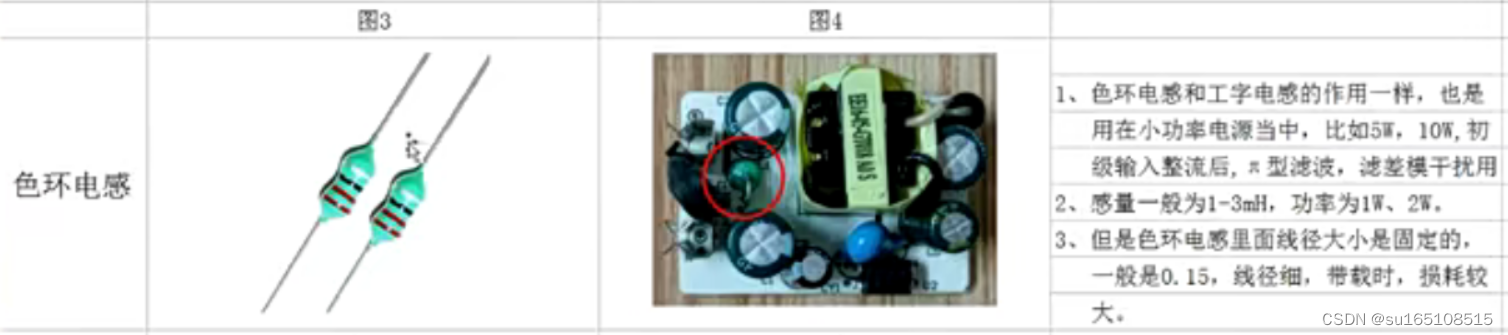

 色环电感：

1、色环电感和工字电感的作用一样，也是用在小功率电源当中，比如5丽，10W,初级输入整流后，=型滤波，滤差模干扰用

2、感量一般为1-3mH，功率为1W、2W。

3、但是色环电惑里面线径大小是固定的，
一般是0.15，线径细，带载时，损耗较大。

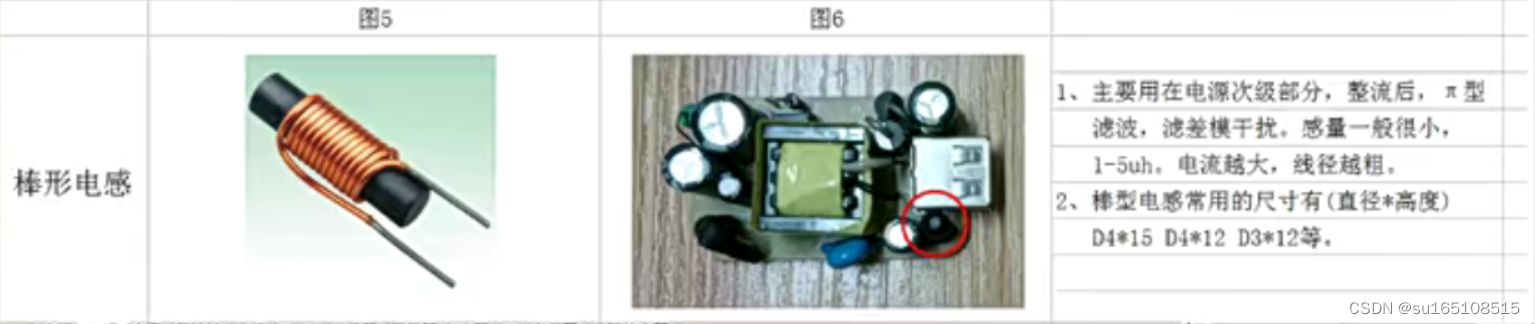

 棒形电感：

1、主要用在电源次级部分，整流后，北型滤波，滤差模干扰。感量一般很小,1-5uh。电流越大，线径越粗。

2、棒型电感常用的尺寸有(直径*高度)  D4*15    D4*12   D3*12等。

 环形电感：

1、绿环、黑环、黄白环三种环材质不一样，

绿环材质：锰锌铁氧体，磁导率高。

黑环材质：铁硅铝,磁导车适中。

黄白环材质：磁粉芯，磁导率低。

2、绿环在电源中，初级部分，次级部分,都可以用，滤初次级的共模干扰。感量有大有小。
3、黑环、黄白坏常用在车载充电器中，在输出部分，做储能用，感量有大有小。

4、磁环常用的尺寸有:(外径*内径*厚度)
T9*5*3mm .T10*5.5*5mT14*8%了mmT16*12*8trm等。

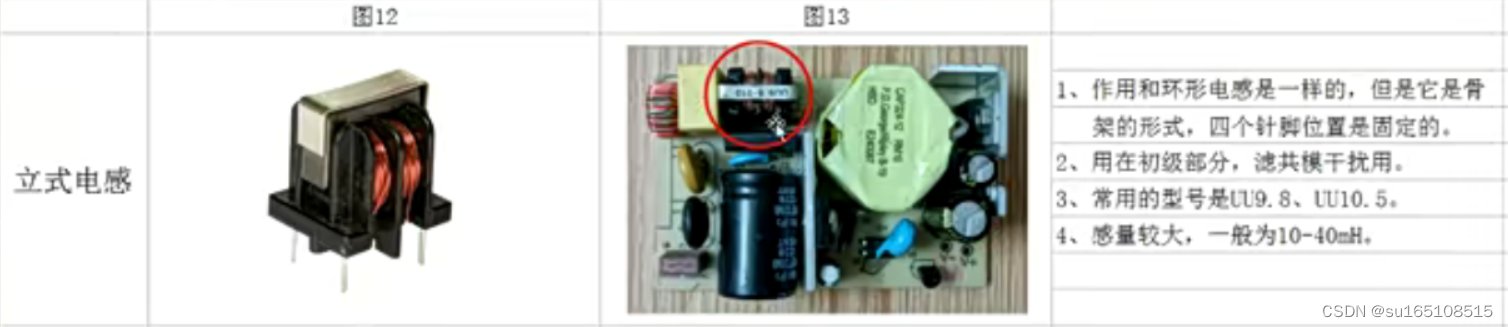

 立式电感：

1、作用和环形电感是一样的，但是它是骨架的形式，四个针脚位置是固定的。

2、用在初级部分，滤共模干扰用。

3、常用的型号是几U9.8、UU10.5。

4、感量较大，一般为10-40mH。

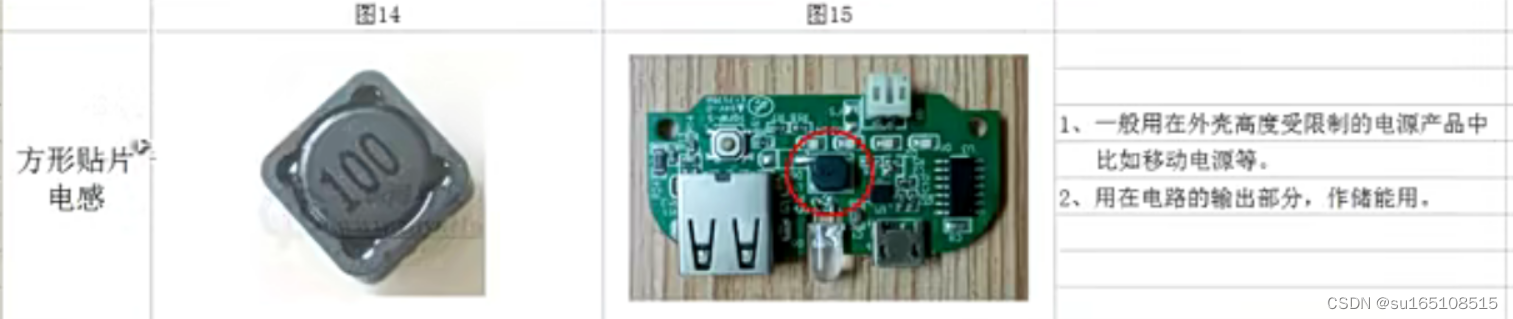

 方形贴片电感：

 1、一般用在外壳高度变限制的电源产品中比如移动电源等。
2、用在电路的输出部分，作储能用,

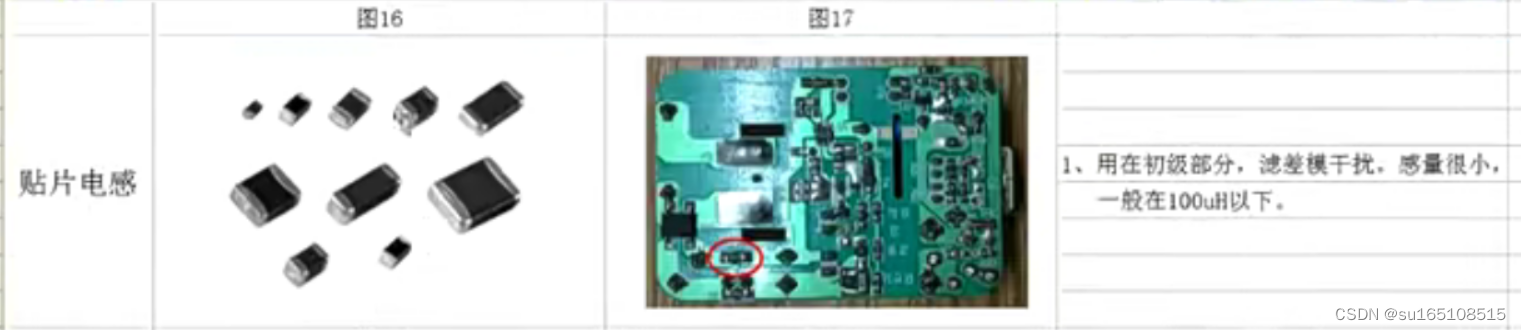

 贴片电感：

1、用在初级部分，滤差模干扰。感量很小,一般在100uH以下。

磁珠：

1、电源产品，一些元件上都会加磁珠,用来抑制电路中的高频噪声和尖峰干扰，当高频信号通过铁氧体磁珠时，电磁干扰被吸收，转化成热能的形式散掉，使开关电源工作更稳定。
2、如MOs管G、D、s脚，肖特基、二极管的正负极，Y电容两脚加磁珠，有的能起到降低EMI辐射干扰的作用。

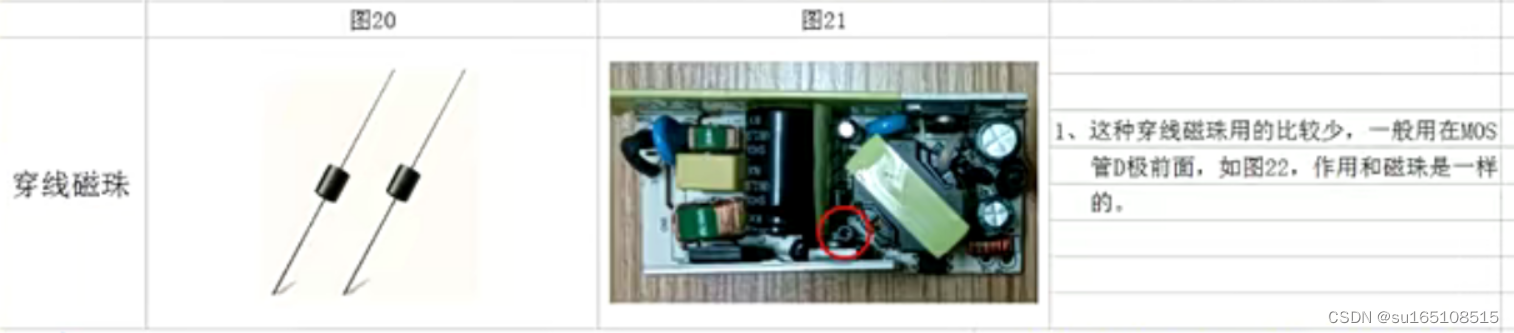

 穿线磁珠：

1、这种穿线磁珠用的比较少，一般用在MOS管D极前面，如图22，作用和磁珠是一样的。



电感(不止是电感，包含磁珠，磁环等感性元件)
电感、磁珠、磁环等应用说明
(1).电感在产品中主要应用有两个功能:储能(如开关电源);滤波(如EMI滤波)<1>滤波示例:BLDC驱动板电源入口处使用共模电感实现对共模噪声的滤除(EMI滤波)
A.其具体共模电感实物如下图所示

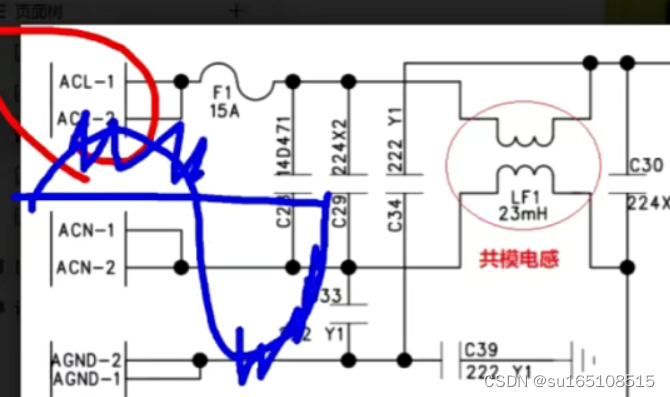

1、共模电感抑制共模噪声

输入的零线和火线会有一个工频噪声， 如果是共模噪声就可以使用共模电感将噪声消除
