一、Jlink 找不到MCU型号

有的Jlink驱动中找不到我们使用的MCU型号，这个时候需要手动添加
在这里插入图片描述

二、添加MCU相关信息

1.添加烧录算法

根据使用的MCU型号，芯片厂商提供的烧录算法，放到Devices目录下，例如：
JLink\Devices\Mesilicon

在这里插入图片描述

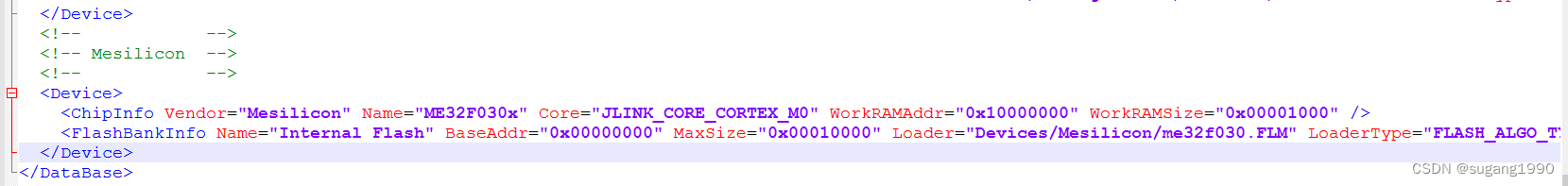

2.修改JLinkDevices.xml文件

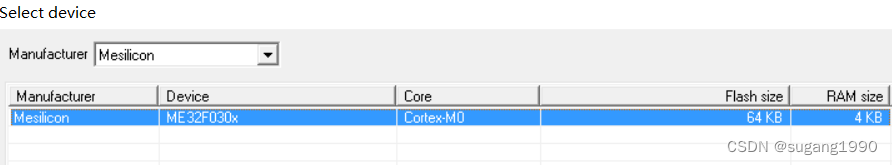

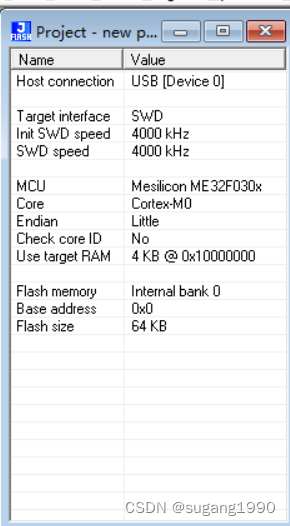

在文件末尾添加以下内容，修改后保存文件，重新打开JFlash.exe，就可以找到该芯片名称，使用Jlink烧录固件

芯片厂商：Mesilicon
芯片型号：ME32F030x
芯片内核架构：JLINK_CORE_CORTEX_M0，使用的是M0核
WorkRAMAddr：RAM地址
WorkRAMSize：RAM大小
FlashBankInfo：“Internal Flash”，填写片内flash
BaseAddr：Flash 地址
MaxSize：Flash 大小
Loader=“Devices/Mesilicon/me32f030.FLM” 选择烧录算法所放在的目录位置

  <Device>
    <ChipInfo Vendor="Mesilicon" Name="ME32F030x" Core="JLINK_CORE_CORTEX_M0" WorkRAMAddr="0x10000000" WorkRAMSize="0x00001000" />
    <FlashBankInfo Name="Internal Flash" BaseAddr="0x00000000" MaxSize="0x00010000" Loader="Devices/Mesilicon/me32f030.FLM" LoaderType="FLASH_ALGO_TYPE_OPEN" AlwaysPresent="1"/>
  </Device>

在这里插入图片描述
