[OCCT] OCC官方示例介绍

已于 2022-03-27 20:51:39 修改
阅读量4.6k 收藏 17
点赞数
分类专栏： 计算几何 文章标签： C++ occt 几何造型
于 2022-03-27 20:51:05 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/summer_dew/article/details/123781130
版权

QQ交流群：604668232
OCCT知识库：点我，持续更新

快捷键

  1. ctrl+鼠标右键：围绕视野中央转动视角

注：

  1. 如果例子打不开，可右键桌面 > NVIDIA控制面板 > 管理3D设置 > 首选图形处理器 > 选为“高性能NVIDIA处理器”

相关资料

  1. 例子编译，请查看 OCCT编译与示例
  2. Opencascade自学整理2 OCC+MFC Demo

Qt

FuncDemo

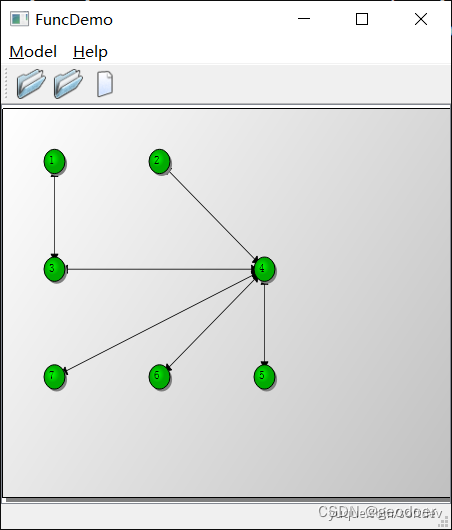

应用程序在单线程和多线程模式下运行不同的模型。它图形化地显示了计算结果。

在这里插入图片描述

导入导出IEsample

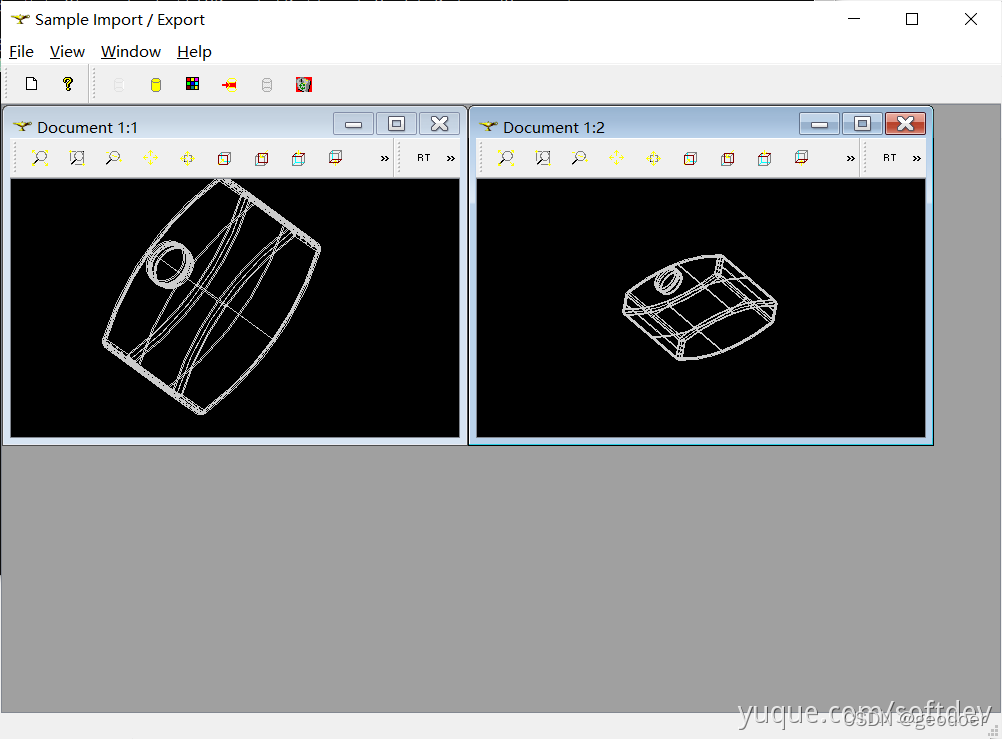

  1. 导入导出
  2. 多个View，提供联动功能

在这里插入图片描述

OCCTOverview

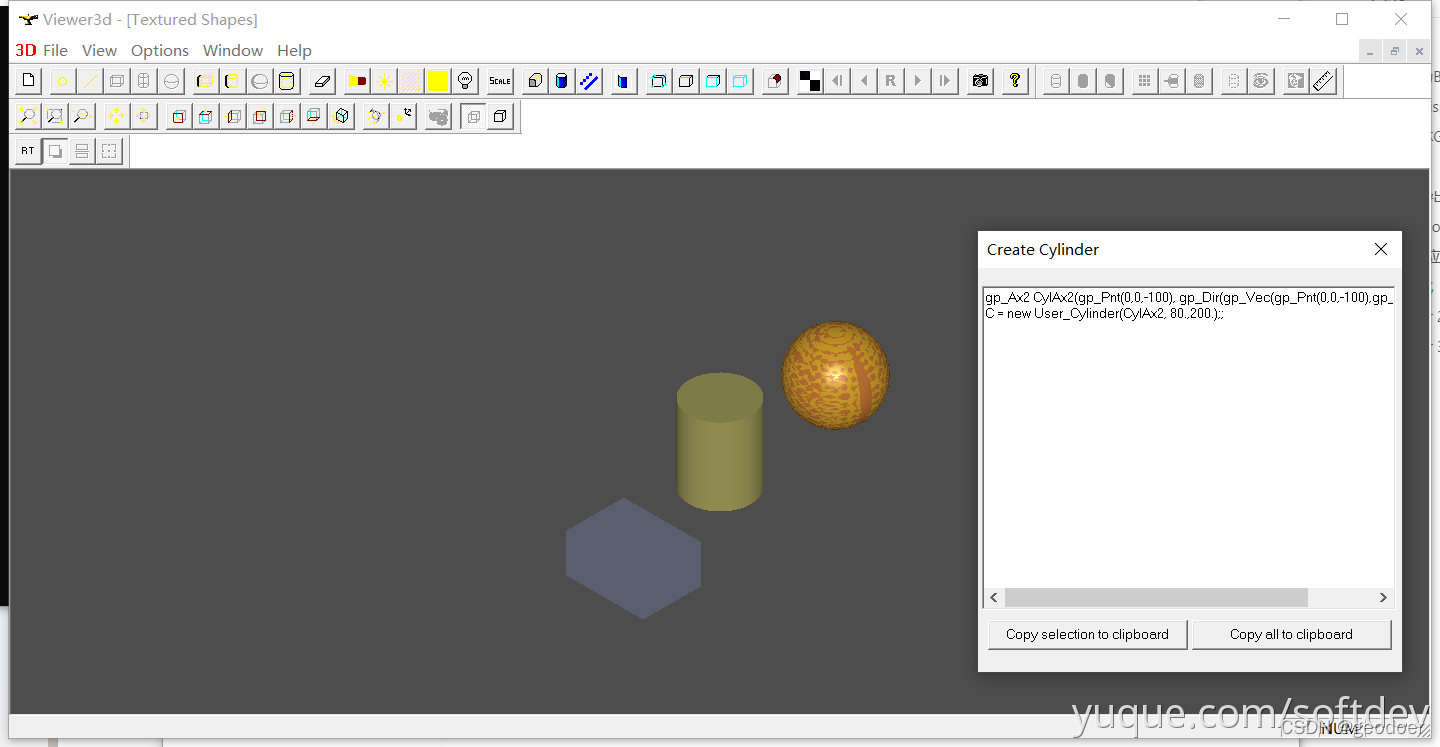

提供多种主题的示例：Geometry、Topology、Triangulation、DataExchange等等

在这里插入图片描述

Tutorial

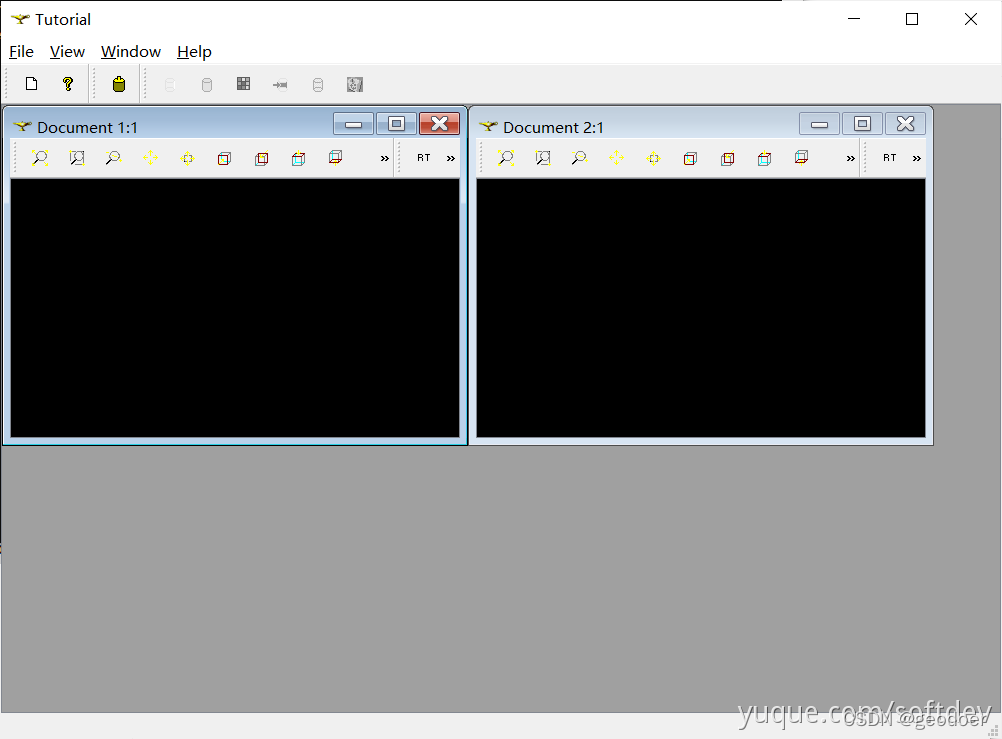

简单的窗口示例
在这里插入图片描述

MFC

D:\OpenCASCADE-7.5.0-vc14-64\opencascade-7.5.0\samples\mfc

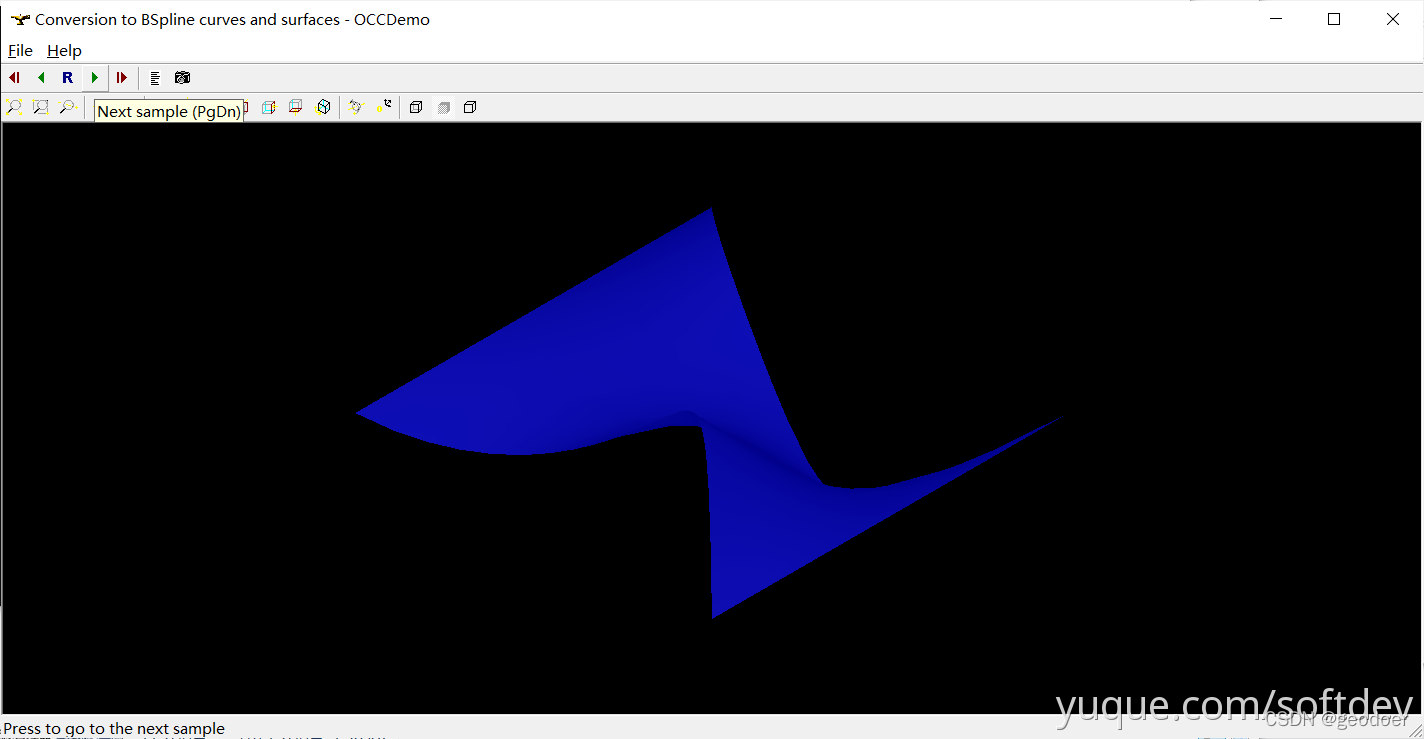

转换为B样条曲线Conversion To B-Spline

在这里插入图片描述

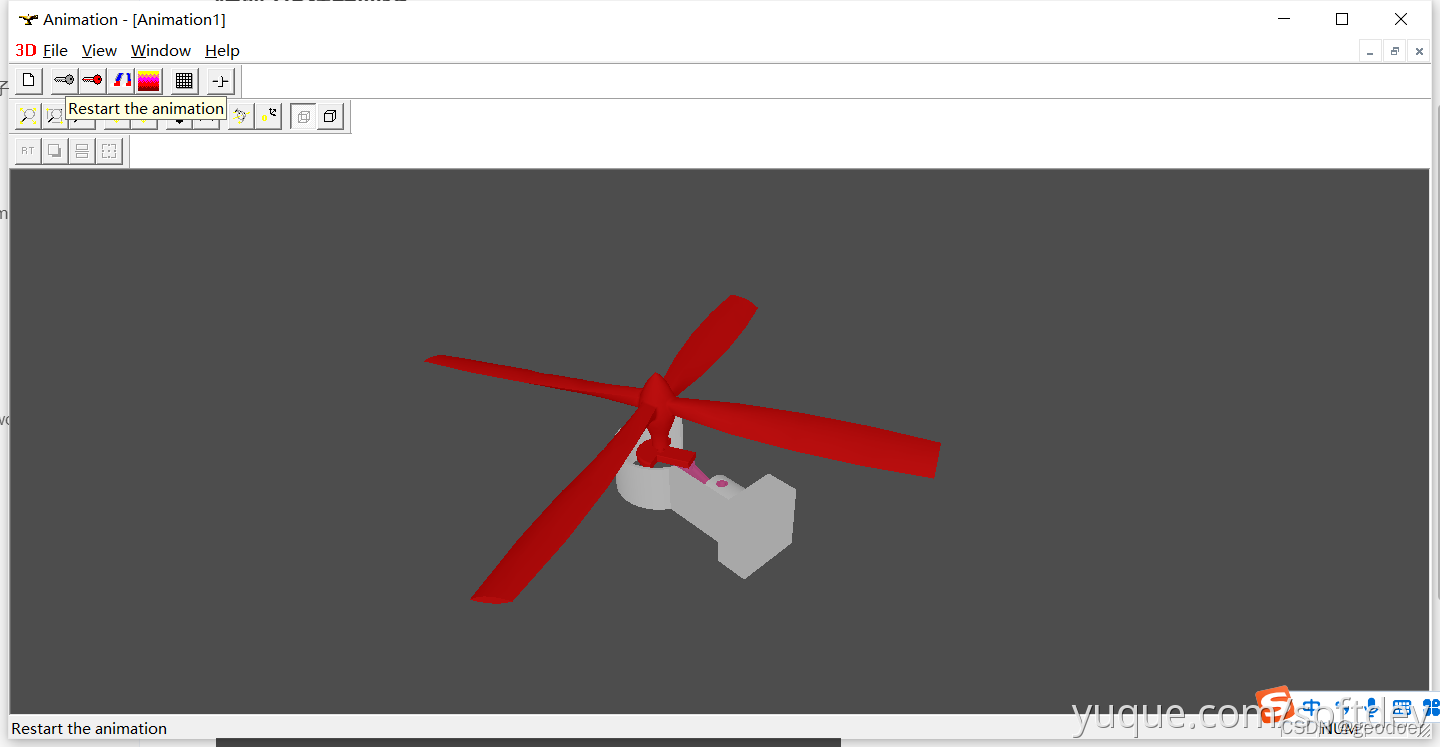

动画Display Animation

在这里插入图片描述

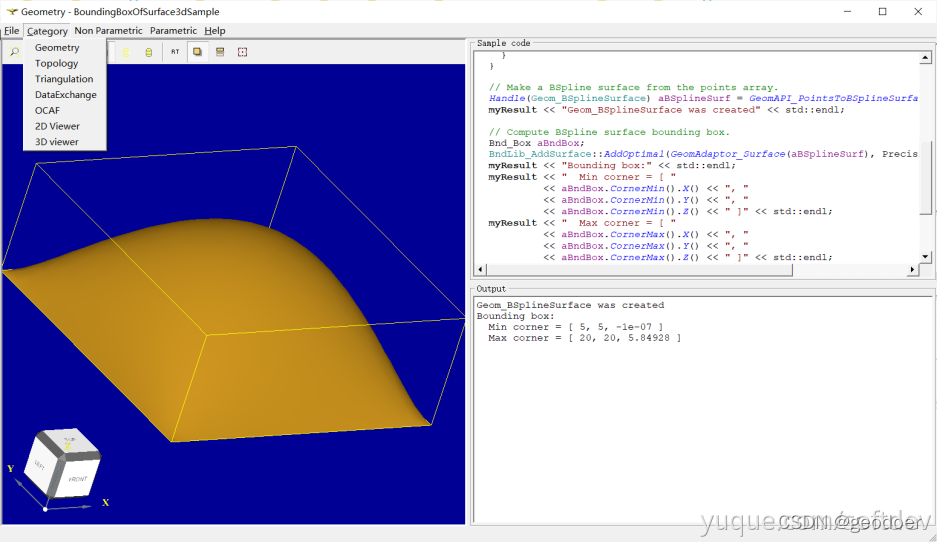

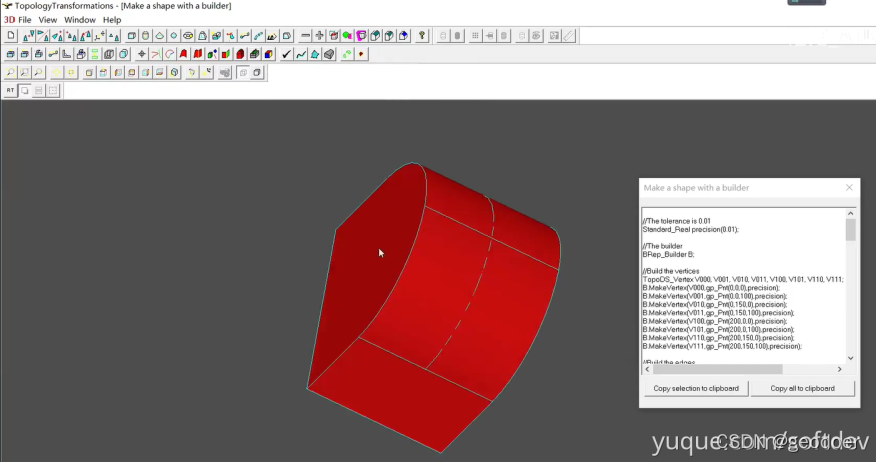

几何体Geometry

提供几何体的示例

  • 有个小窗口有代码与解释

在这里插入图片描述

一、二维点拟合成一条线

HLR

在这里插入图片描述

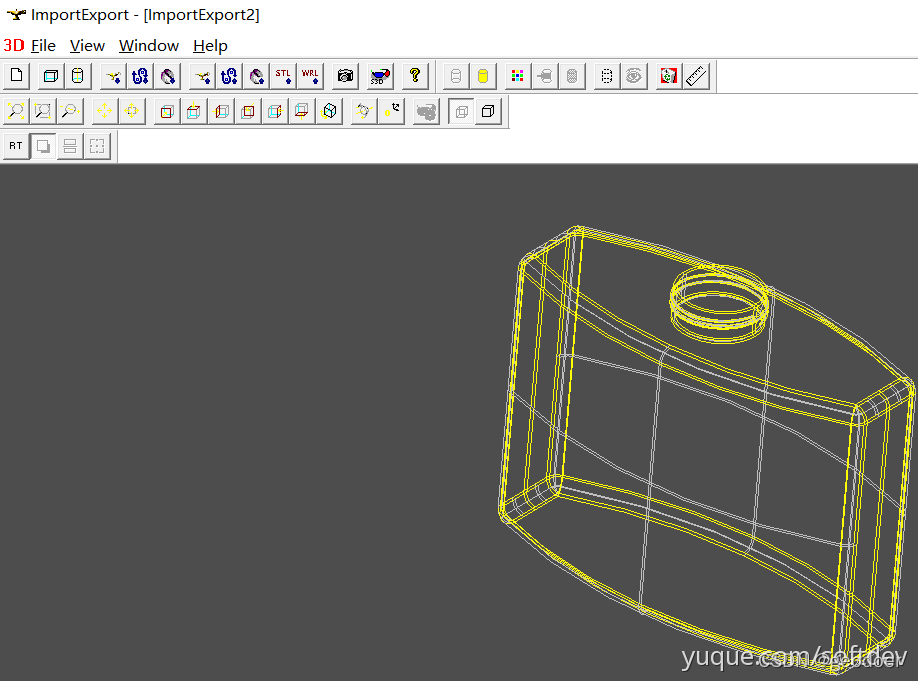

导入导出Import Export

导入：Brep、STEP、IGES
导出：Brep、STEP、IGES、STL、VRML、Image

在这里插入图片描述

建模Modeling

与Geometry类似，提供Modeling的示例代码与效果
在这里插入图片描述

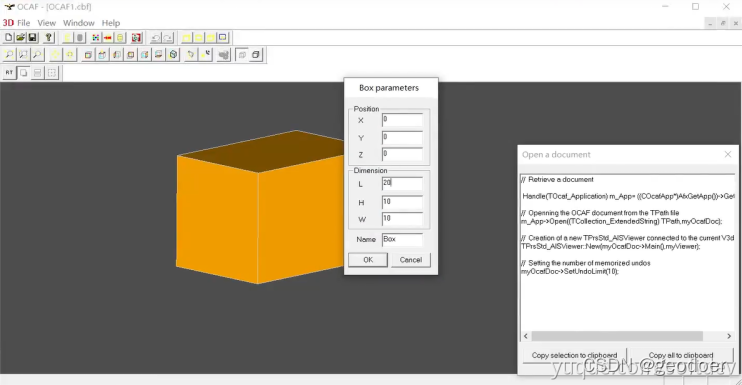

OCAF应用程序数据格式

OpenCASCADE不仅为用户提供了三位建模、几何体复杂运算、可视化模块等相关类库，还为用户提供了OCAF。
OCAF是the Open CASCADE Application Framework的简称，是一个用来管理应用程序数据的组织框架，使用它可以很容易组织管理常见的CAD/CAM应用程序数据。

  • 它具有两种表达方式：XML与二进制
  • OCAF即OCCT为用户提供的一种格式，这个格式用来存储应用程序数据的

在这里插入图片描述

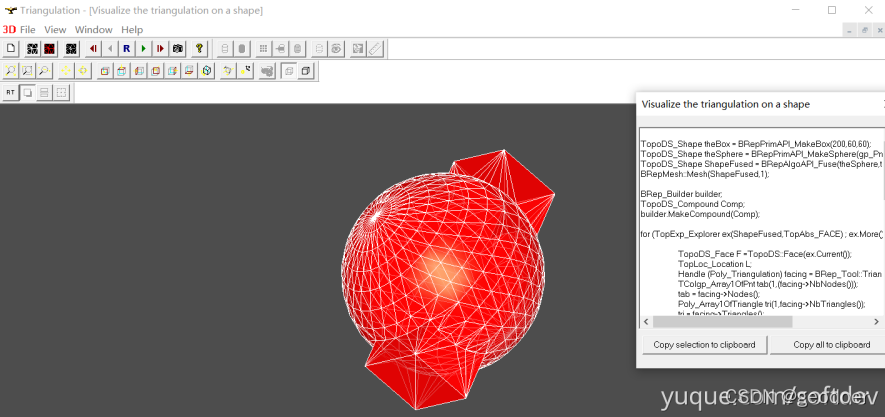

三角化

在这里插入图片描述

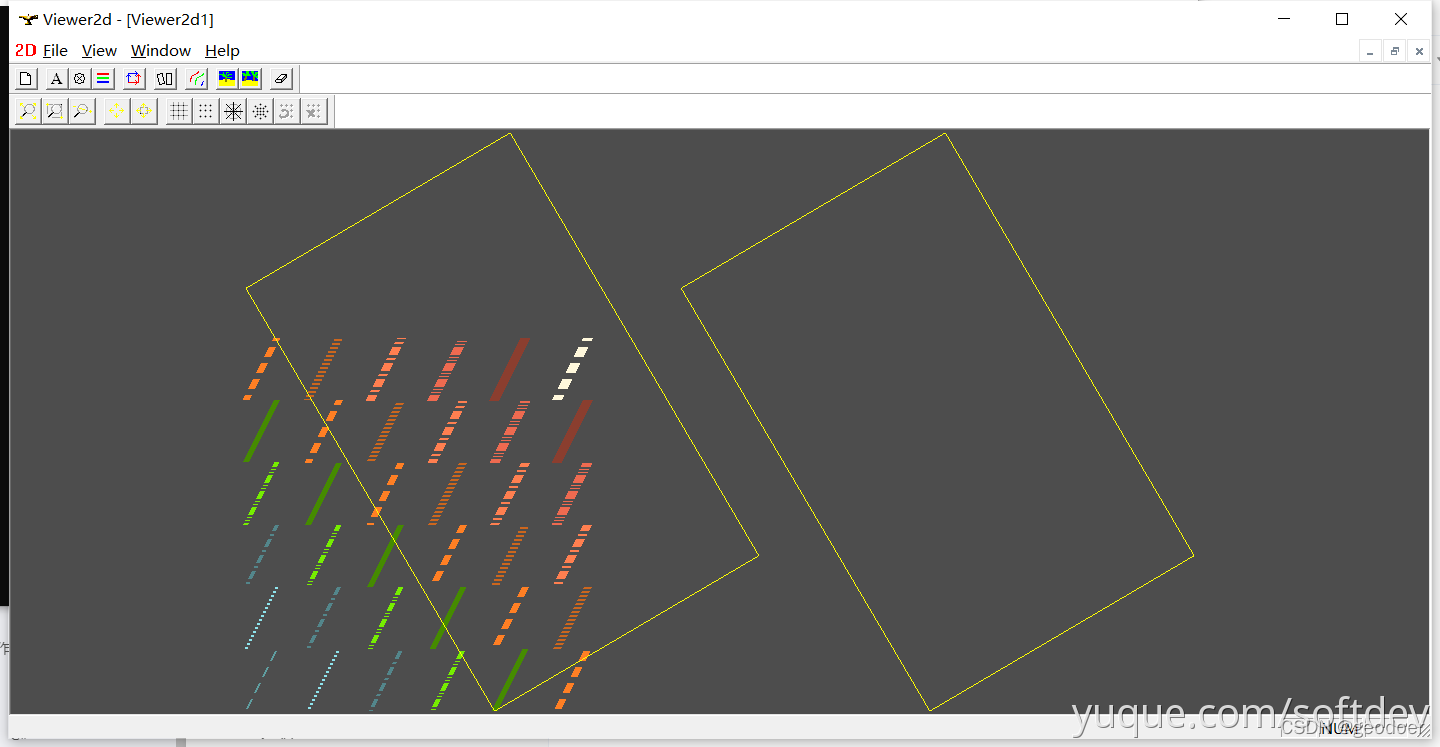

Viewer 2D

在这里插入图片描述

Viewer 3D

在这里插入图片描述
