Candence PCB Si 仿真设计篇3：板级链路仿真

接上篇Candence PCB Si 仿真设计篇2；提示仿真链路中无VIA过孔仿真模型，可手动添加VIA过孔仿真模型；

1.添加过孔VIA仿真模型.

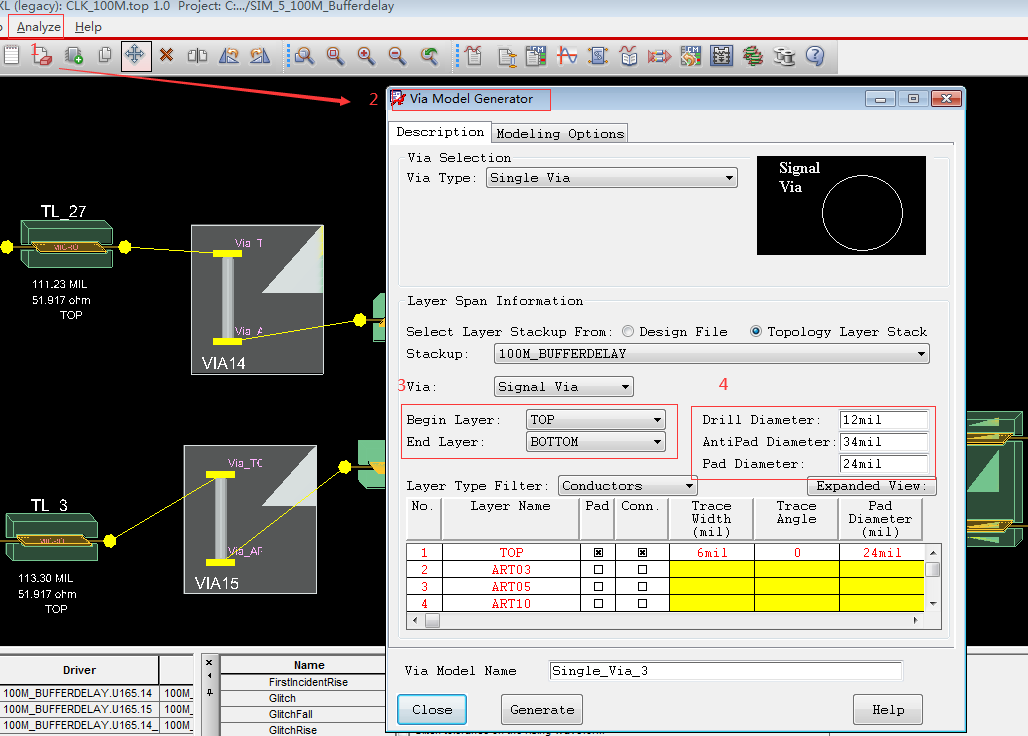

在SigXplorer PCB SI GXL界面中，菜单栏Analyze->Via Model Generator弹出设置VIA模型设置；

生成的VIA中可能需要设置过孔的起始层，过孔的大小类型，这个根据实际的类型设置参数，如下图所示：

 这个步骤主要是新建过孔模型供仿真拓扑使用；

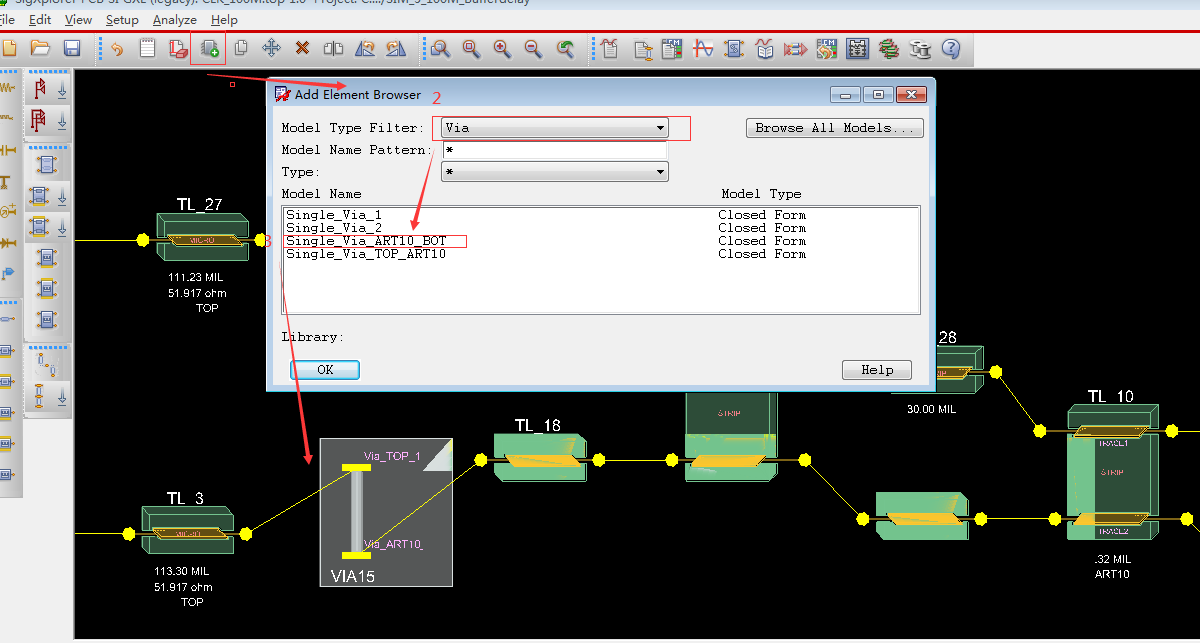

调用过孔模型的步骤如下图所示；将上一步生成的VIA模型依次替换掉原来的VIA即可。

 2、仿真参数设置

在SigXplorer PCB SI GXL界面中，菜单栏Analyze->Preferrence弹出仿真参数设置；设置内容和Allegro PCB SI中的同名窗口基本一致，如果在提取得到的拓扑文件中打开此窗口，会发现其中的参数值是从Allegro PCB SI传递过来的，不必再设置，

                     Pulse Stimulus栏                                                    S-Parameters栏

                Simulation Paremeters栏                                    Measurement Modes栏

                   Simulation Modes栏                                                       EMI栏

 3.仿真激励设置

在SigXplorer PCB SI GXL界面中，点击驱动端缓冲器表征状态的字符，就会弹出IO Cell Stimulus Edit激励编辑窗口，激励的类型和简介如下图和下表所示：

 说明一下IO Cell Stimulus Edit窗口的选项：

 具体选择使用那种激励源进行测试，请根据实际的场景进行选择设置；

本案例激励源设置如下：

仿真类型主要包括以下4大类：

1、EMI仿真；2、Crosstalk（串扰）仿真；3、Reflection（反射仿真）4、Custom（自定义）

每次仿真只能选择一个大类下测量；

本案例选择Reflection大项大类以及其默认项如下：

 4.仿真结果分析

创建或提取并设置好仿真拓扑，就可以执行仿真了。点击Analyze -> Simulate或者快捷按钮，在一段时间之后仿真完成，测量结果显示在Results栏，同时也会弹出SigWave窗口显示波形。

 对左边的一些波形的名称举例解释如下：
—D24 N17 表示拓扑中D24 器件N17 Pin 处的波形；

—D24 N17_buffdly 表示接测试负载时N17 Pin 处的波形；

—D24 N17_buffdlyi 表示接测试负载时N17 Pad 处的波形；

—D24 N17i 表示拓扑中D24 器件N17 Pad 处的波形；

                                                               SigWave 仿真波形窗口

 测量标尺说明：

5. 参考文献：
