三维扫描的精度验证方法二——拟合球体

已于 2022-03-09 13:53:03 修改
阅读量1k 收藏 6
点赞数
分类专栏： 三维扫描 文章标签： 深度学习 cnn 人工智能
于 2021-12-18 16:21:20 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/sunnyrainflower/article/details/122013660
版权
三维扫描 专栏收录该内容
18 篇文章 200 订阅 ¥19.90 ¥99.00
订阅专栏

借助于CloudCompare软件

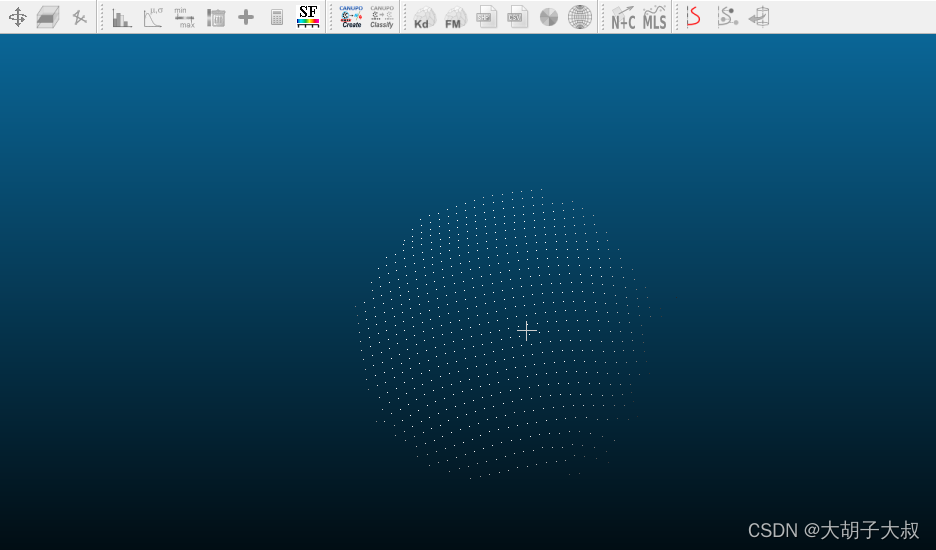

1、用三维扫描仪扫描一个标准球体，已知球体的直径，用CloudCompare打开

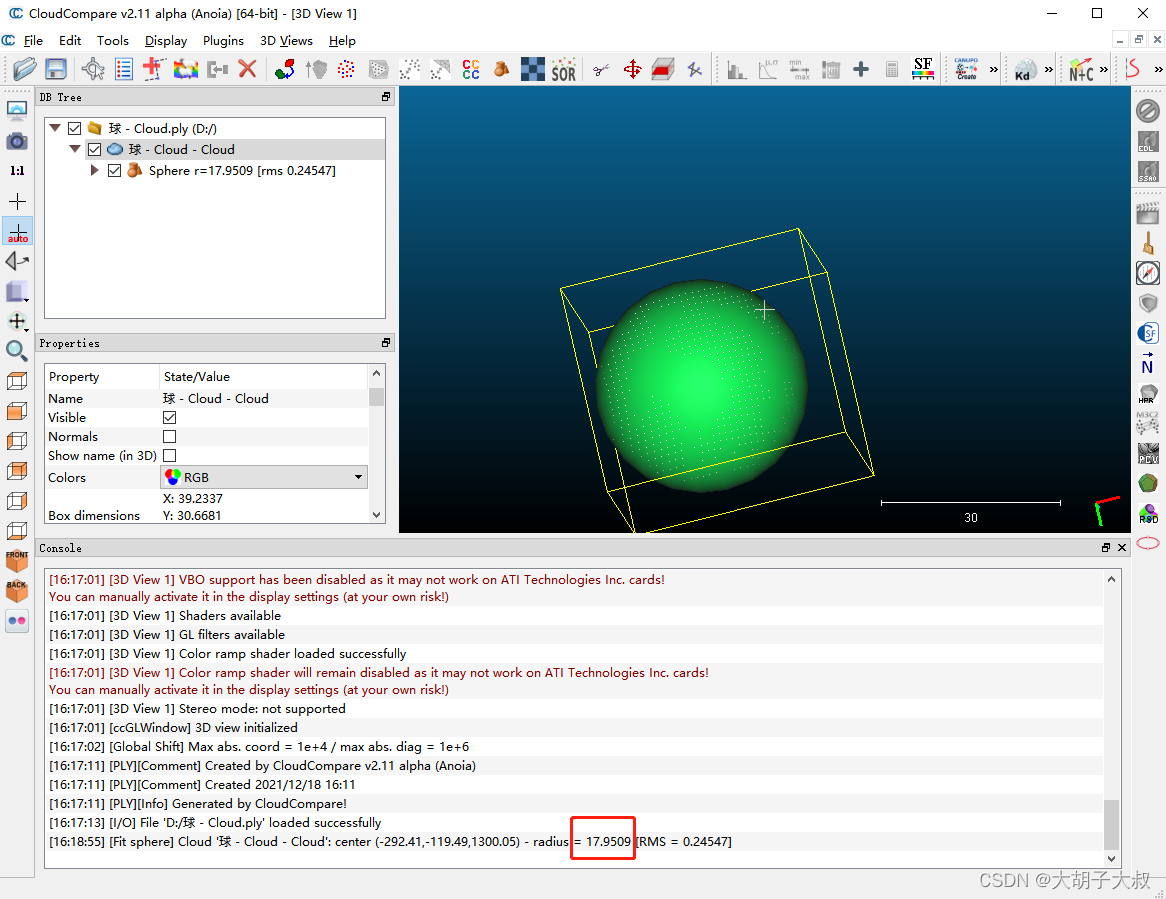

2、找到CloudCompare软件中的拟合球体选项，计算球体的直径，然后与实际的尺寸做比对，下图为得到的拟合的球体

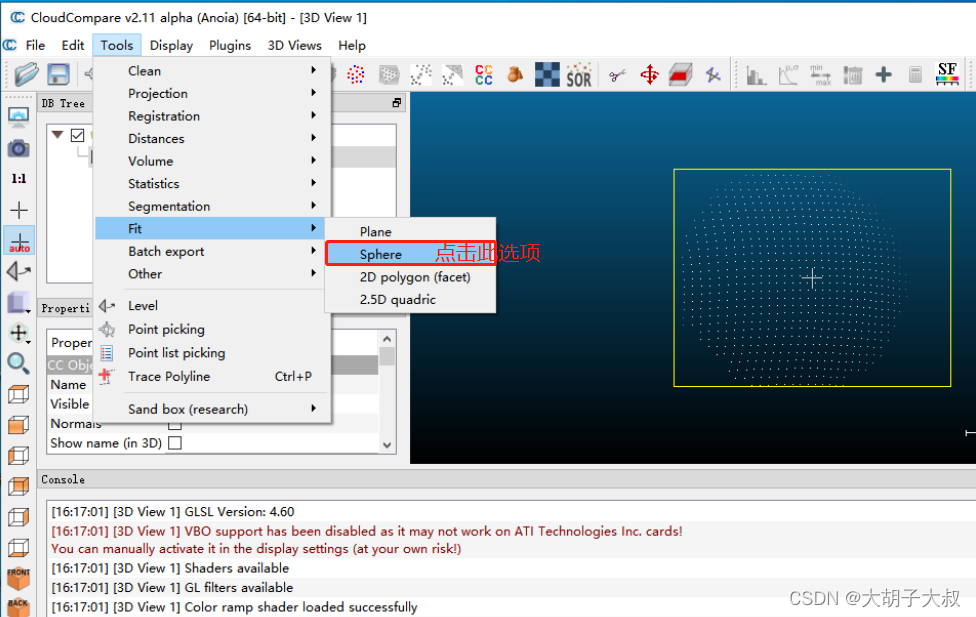

下图为操作步骤
