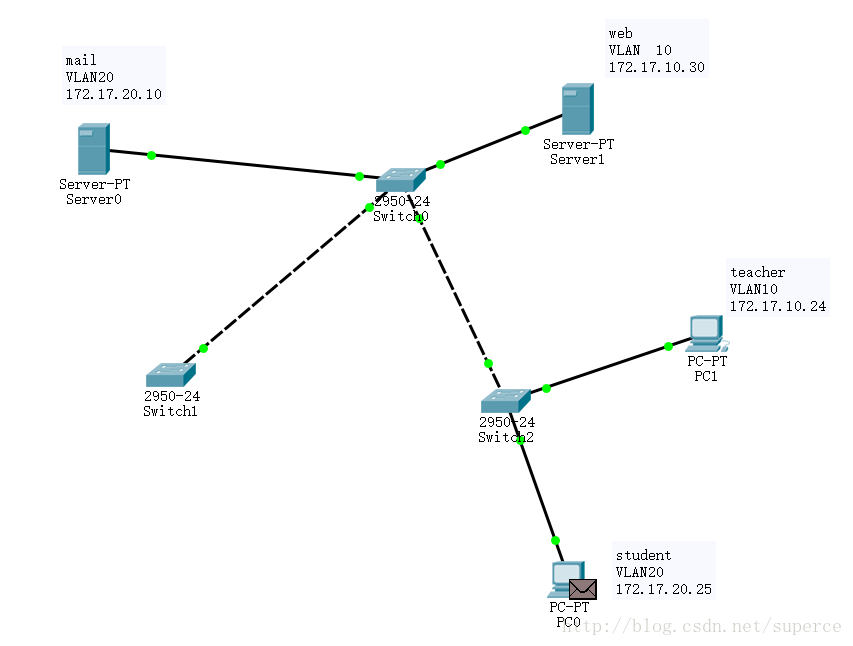

VLAN基本配置网络拓扑如下

配置S2

创建vlan

Switch#
%SYS-5-CONFIG_I: Configured from console by console

Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#name teacher
Switch(config-vlan)#end
Switch#
%SYS-5-CONFIG_I: Configured from console by console

Switch#
---------------------------------------------------------------------------------------------
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 20
Switch(config-vlan)#name student
Switch(config-vlan)#end
Switch#
%SYS-5-CONFIG_I: Configured from console by console

Switch#

查看vlan是否已创建

Switch#show vlan

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/1, Fa0/2, Fa0/3, Fa0/4
                                                Fa0/5, Fa0/6, Fa0/7, Fa0/8
                                                Fa0/9, Fa0/10, Fa0/11, Fa0/12
                                                Fa0/13, Fa0/14, Fa0/15, Fa0/16
                                                Fa0/17, Fa0/18, Fa0/19, Fa0/20
                                                Fa0/21, Fa0/22, Fa0/23, Fa0/24
10   teacher                          active
20   student                          active
1002 fddi-default                     act/unsup
1003 token-ring-default               act/unsup
1004 fddinet-default                  act/unsup
1005 trnet-default                    act/unsup

VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
1    enet  100001     1500  -      -      -        -    -        0      0
10   enet  100010     1500  -      -      -        -    -        0      0
20   enet  100020     1500  -      -      -        -    -        0      0
1002 fddi  101002     1500  -      -      -        -    -        0      0
1003 tr    101003     1500  -      -      -        -    -        0      0
1004 fdnet 101004     1500  -      -      -        ieee -        0      0
1005 trnet 101005     1500  -      -      -        ibm  -        0      0

VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------

Remote SPAN VLANs
------------------------------------------------------------------------------

Primary Secondary Type              Ports
------- --------- ----------------- ------------------------------------------
Switch#

为VLAN分配端口

Switch# conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#inter fa0/18
Switch(config-if)#switch mode access
Switch(config-if)#switch access vlan 20
Switch(config-if)#end
Switch#
%SYS-5-CONFIG_I: Configured from console by console

Switch#


Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#inter fa0/11
Switch(config-if)#switch mode access
Switch(config-if)#switch access vlan 10
Switch(config-if)#end
Switch#
%SYS-5-CONFIG_I: Configured from console by console

Switch#

建立trunk链路

Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#inter fa0/3
Switch(config-if)#switch mode trunk

Switch(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to up

Switch(config-if)#switch trunk allowed valn 10,20
                                        ^
% Invalid input detected at '^' marker.

Switch(config-if)#switch trunk allowed vlan 10,20
Switch(config-if)#end
Switch#
%SYS-5-CONFIG_I: Configured from console by console

Switch#

show 显示配置后的结果

Switch#show vlan

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/1, Fa0/2, Fa0/4, Fa0/【这里没有Fa0/3了，说明trunk配置可以】
                                                Fa0/6, Fa0/7, Fa0/8, Fa0/9
                                                Fa0/10, Fa0/12, Fa0/13, Fa0/14
                                                Fa0/15, Fa0/16, Fa0/17, Fa0/19
                                                Fa0/20, Fa0/21, Fa0/22, Fa0/23
                                                Fa0/24
10   teacher                          active    Fa0/11
20   student                          active    Fa0/18
1002 fddi-default                     act/unsup
1003 token-ring-default               act/unsup
1004 fddinet-default                  act/unsup
1005 trnet-default                    act/unsup

VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
1    enet  100001     1500  -      -      -        -    -        0      0
10   enet  100010     1500  -      -      -        -    -        0      0
20   enet  100020     1500  -      -      -        -    -        0      0
1002 fddi  101002     1500  -      -      -        -    -        0      0
1003 tr    101003     1500  -      -      -        -    -        0      0
1004 fdnet 101004     1500  -      -      -        ieee -        0      0
1005 trnet 101005     1500  -      -      -        ibm  -        0      0

VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------

Remote SPAN VLANs
------------------------------------------------------------------------------

Primary Secondary Type              Ports
------- --------- ----------------- ------------------------------------------
Switch#

配置S0

Switch>en
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#valn 10
                ^
% Invalid input detected at '^' marker.

Switch(config)#vlan 10
Switch(config-vlan)#name web
Switch(config-vlan)#end
Switch#
%SYS-5-CONFIG_I: Configured from console by console

Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 20
Switch(config-vlan)#name mail
Switch(config-vlan)#end
Switch#
%SYS-5-CONFIG_I: Configured from console by console

Switch#

给两个vlan配置相应的端口

Switch#
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#inter fa0/2
Switch(config-if)#switch mode access
Switch(config-if)#switch access vlan 10
Switch(config-if)#end
Switch#
%SYS-5-CONFIG_I: Configured from console by console

Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#inter fa0/4
Switch(config-if)#switch mode access
Switch(config-if)#switch access vlan 20
Switch(config-if)#end
Switch#
%SYS-5-CONFIG_I: Configured from console by console

Switch#

配置trunk端口

Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#inter fa0/3
Switch(config-if)#switch mode trunk
Switch(config-if)#switch trunk allowed vlan 10.20
Switch(config-if)#switch trunk allowed vlan 10,20
Switch(config-if)#end
Switch#
%SYS-5-CONFIG_I: Configured from console by console

Switch#

show显示配置后的结果

Switch#show vlan

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/1, Fa0/5, Fa0/6, Fa0/7
                                                Fa0/8, Fa0/9, Fa0/10, Fa0/11
                                                Fa0/12, Fa0/13, Fa0/14, Fa0/15
                                                Fa0/16, Fa0/17, Fa0/18, Fa0/19
                                                Fa0/20, Fa0/21, Fa0/22, Fa0/23
                                                Fa0/24
10   web                              active    Fa0/2
20   mail                             active    Fa0/4
1002 fddi-default                     act/unsup
1003 token-ring-default               act/unsup
1004 fddinet-default                  act/unsup
1005 trnet-default                    act/unsup

VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
1    enet  100001     1500  -      -      -        -    -        0      0
10   enet  100010     1500  -      -      -        -    -        0      0
20   enet  100020     1500  -      -      -        -    -        0      0
1002 fddi  101002     1500  -      -      -        -    -        0      0
1003 tr    101003     1500  -      -      -        -    -        0      0
1004 fdnet 101004     1500  -      -      -        ieee -        0      0
1005 trnet 101005     1500  -      -      -        ibm  -        0      0

VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------

Remote SPAN VLANs
------------------------------------------------------------------------------

Primary Secondary Type              Ports
------- --------- ----------------- ------------------------------------------
Switch#

查看S2上的trunk端口

Switch#show inter trunk
Port        Mode         Encapsulation  Status        Native vlan
Fa0/3       on           802.1q         trunking      1

Port        Vlans allowed on trunk
Fa0/3       10,20

Port        Vlans allowed and active in management domain
Fa0/3       10,20

Port        Vlans in spanning tree forwarding state and not pruned
Fa0/3       10,20

Switch#

查看S0上的trunk端口

Switch#show inter trunk
Port        Mode         Encapsulation  Status        Native vlan
Fa0/3       on           802.1q         trunking      1

Port        Vlans allowed on trunk
Fa0/3       10,20

Port        Vlans allowed and active in management domain
Fa0/3       10,20

Port        Vlans in spanning tree forwarding state and not pruned
Fa0/3       10,20

Switch#

在PC0上ping mail服务器

在PC0上ping另一个VLAN中的服务器

在VLAN20中的PC0去pingVLAN10中的PC1

对于另一个VLAN中的设备同理

包传输路径测试

在同一VLAN中通信
由PC0到S2的ICMP数据包

S2即将要发出的数据包，可以看到帧已经被插入了一段标记


S2通过TRUNK链路发送给S0，S0收到数据包，可以看出此时帧中带着被插入的标记


S0要发出的数据包如下，可见已经去掉了标记，

sever收到数据包

准备发回数据包，要发回的数据包如下
