本文详细介绍了如何通过水文分析和GIS技术来提取山脊线和山谷线。首先，通过加载DEM数据并进行填洼、计算流向和汇流累积量，提取出汇流累积量为零的山脊线。接着，利用反地形进行相同步骤以获取山谷线。在提取过程中，使用了栅格重分级、邻域分析、等值线生成和山体阴影等工具，确保结果的准确性和可视化效果。最后，通过代数运算和重分类去除错误线段，得到了清晰的山脊线和山谷线。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

作者：Carlo

前景：利用水文分析提取山脊线及山谷线，山脊线相当于分水线，山谷线相当于汇水线。
分水线是水流的起源点，这些栅格的水流方向只存在流出方向而不存在流入方向，所以汇流累积量为零。通过对零值的提取就可以得到山脊线。
山谷线相当于汇水线要用反地形求出，即用较大值减去DEM，DEM中山脊线就成为山谷线，山谷线变为山脊线，用求山脊线的方法求出山谷线，分别利用正反地形求交验证。
DEM进行填洼，利用水文分析求出流向流量，再提取出汇流累积量为零得值与正地形求交，即得到分水线也就是山脊线。用反地形求流向流量提取汇流累积量为零的部分与负地形求交就是山谷线。
参考文章：教你如何利用水文，分析提取山脊线山谷线

1.提取正负地形

1.1加载DEM数据

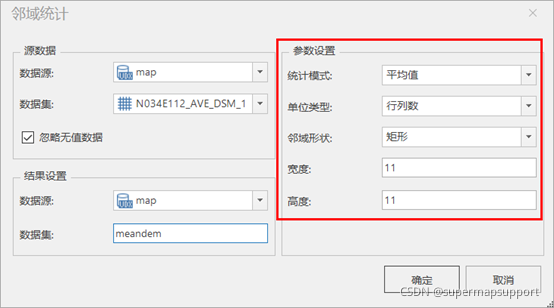

在“空间分析”中选择“栅格分析->栅格统计->领域统计”工具，输入dem，利用11*11窗口计算平均值。设置如图1-1所示。
在这里插入图片描述

图1-1焦点统计设置

1.2栅格运算

在“数据“中选择“数据处理->栅格->代数运算”工具，对原始数据与焦点统计后的DEM做减法如图1-2所示。结果如图1-3所示。
在这里插入图片描述

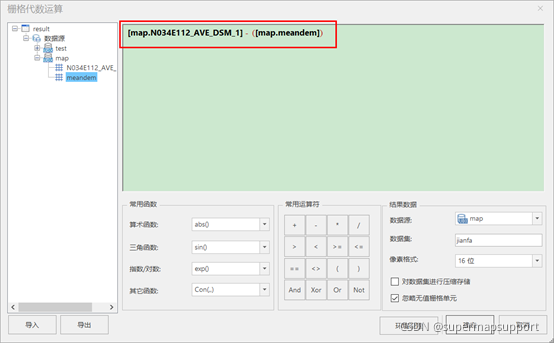

图1-2栅格计算

在这里插入图片描述

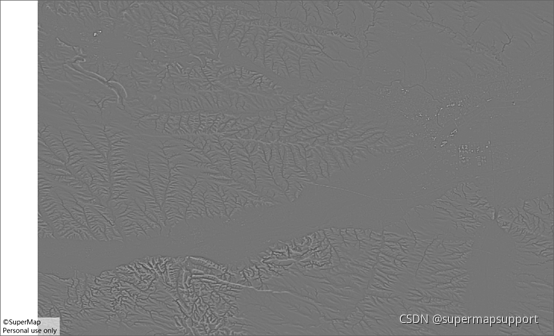

图1-3减法计算结果

1.3栅格重分级

在“数据”中选择“数据处理->栅格->栅格重分级”工具，对减法运算结果进行重分类，分级界线为0。将大于0的区域赋值为1，小于0的区域赋值为0即得到正地形，设置如图1-4所示，结果如图1-5所示。将大于0的区域赋值为0，小于0的区域赋值为1即得到负地形，设置如图1-6所示，结果如图1-7所示。
在这里插入图片描述

图1-4正地形重分级设置

在这里插入图片描述

图1-5正地形结果图

在这里插入图片描述

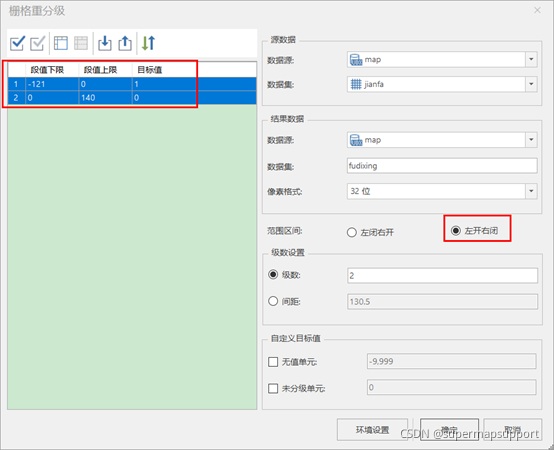

图1-6负地形重分类设置

在这里插入图片描述

图1-7负地形结果图

2.山脊线的提取

2.1填洼

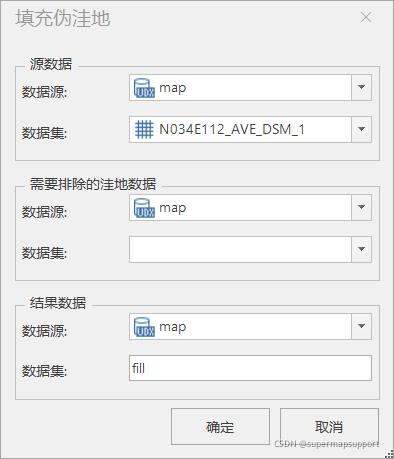

加载DEM数据，在“空间分析”中选择“水文分析->填充伪洼地”工具，输入DEM进行填洼，设置如图2-1所示。
在这里插入图片描述

图2-1填洼设置

2.2流向计算

在“空间分析”中选择“水文分析->计算流向”工具，输入填洼后的DEM，得到流向数据，设置如图2-2所示。
在这里插入图片描述

图2-2流向生成设置

在这里插入图片描述

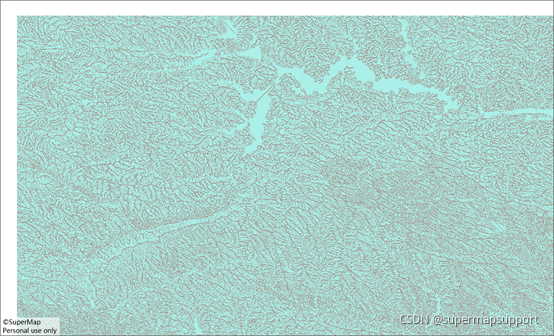

图2-3生成流向结果图

2.3汇流累积量

在“空间分析”中选择“水文分析->计算汇水量”工具，输入流向数据，得到流量数据，设置如图2-4所示，结果如图2-5所示。
在这里插入图片描述

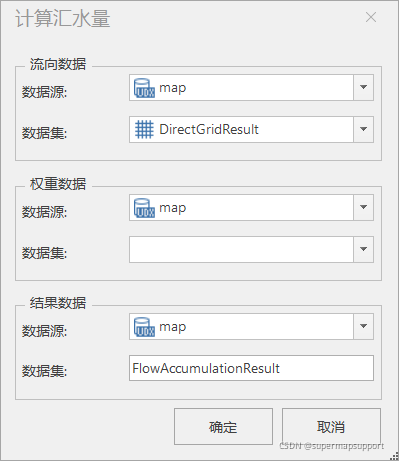

图2-4生成汇流累积量设置

在这里插入图片描述

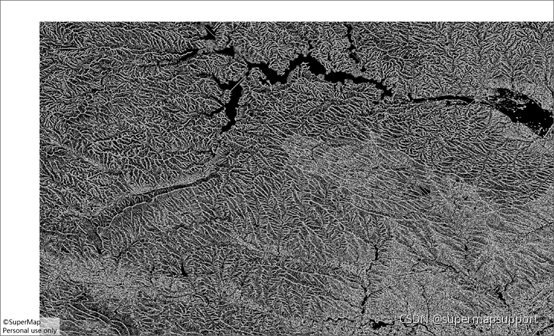

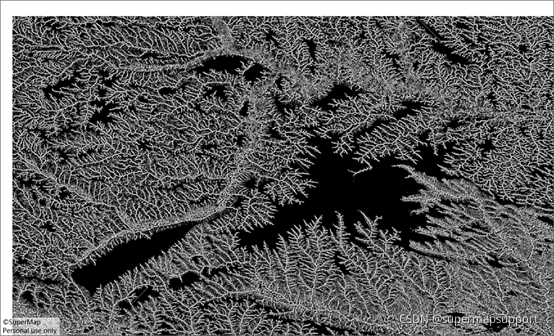

图2-5汇流累积量结果图

2.4汇流累积量为0值得提取

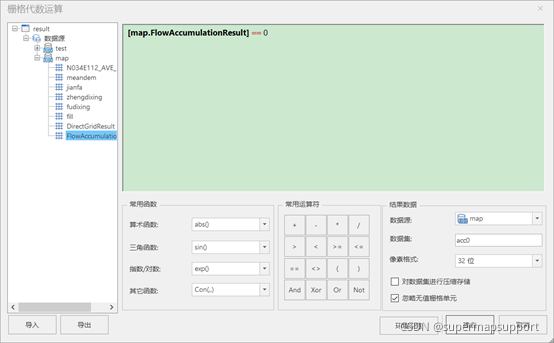

在“数据”中选择“数据处理->栅格->代数运算”工具，输入公式如图2-6所示，结果如图2-7所示。
在这里插入图片描述

图2-6提取汇流累积量为0的值

在这里插入图片描述

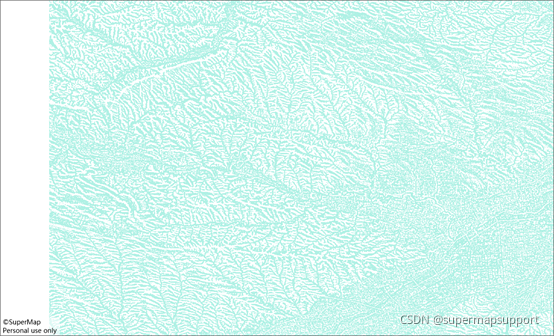

图2-7汇流累积量为0值的结果

2.5邻域分析

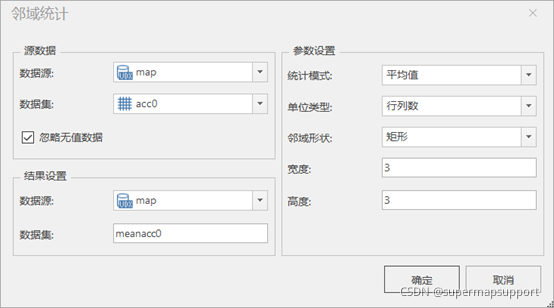

在“空间分析”中选择“栅格分析->栅格统计->领域统计”工具，对提取出来的0值结果进行3x3邻域分析，求均值，是数据光滑。设置如图2-8所示，结果如图2-9所示。
在这里插入图片描述

图2-8邻域分析设置

在这里插入图片描述

图2-9 0值部分求均值结果

2.6生成等值线

在“空间分析”中选择“表面分析->提取等值线/面->提取所有线”工具，输入原始DEM数据生成间距为40的等值线。设置如图2-10所示，结果如图2-11所示。
在这里插入图片描述

图2-10生成等值线设置

在这里插入图片描述

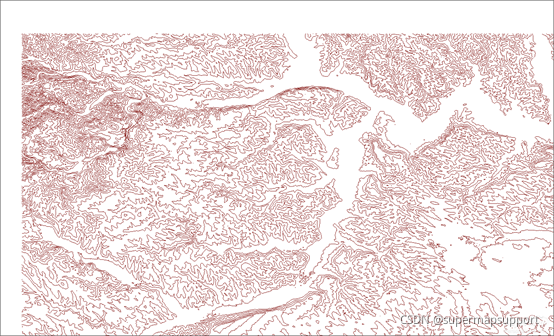

图2-11生成等值线结果图

2.7生成山体阴影

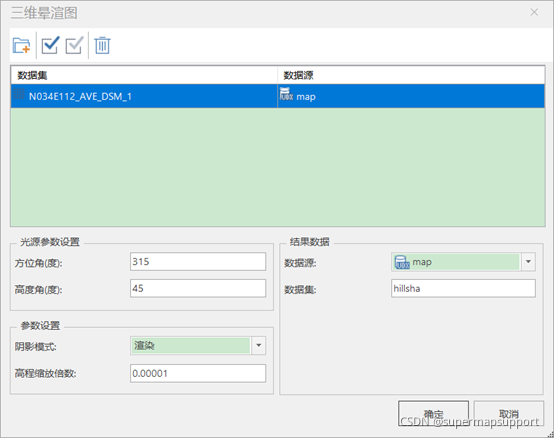

在“空间分析”中选择“表面分析->地形计算->三维晕渲图”工具，输入原始DEM，其他设置按默认如图2-12所示，结果如图2-13所示。
在这里插入图片描述

图2-12生成山体阴影设置

在这里插入图片描述

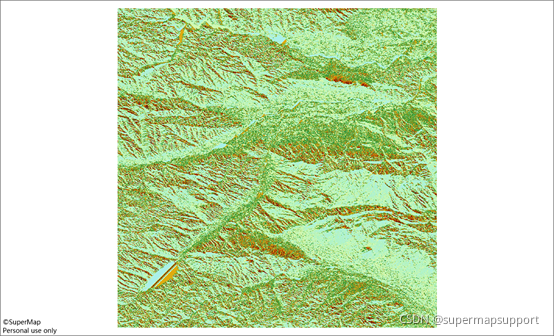

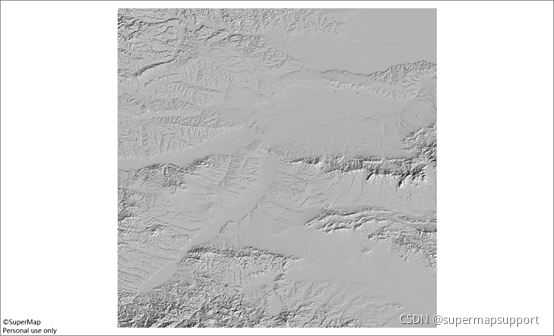

图2-13 DEM晕渲图

2.8栅格重分级

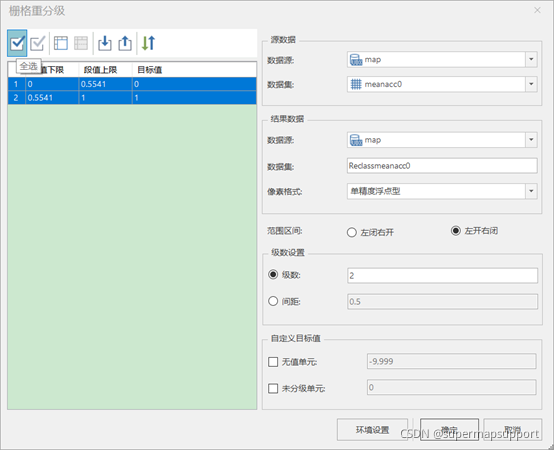

在“数据”中选择“数据处理->栅格->栅格重分级”工具，对求均值后的0值汇流累积量数据进行重新分级，将数据分为两级，调整临界点，以等值线图和晕渲图进行判断，属性值越接近1越可能是山脊线位置，确定分界阈值为0.5541。将属性直接近1的的一类属性值设为1，其余的设为0。设置如图2-14所示。
在这里插入图片描述

图2-14对均值后的数据进行分类

2.9代数运算

在“数据”中选择“数据处理->栅格->代数运算”工具，将重分类后的数据与正地形数据相乘，可以消除存在于负地形区域的错误山脊线，如图2-15。然后将计算结果重分类，属性不为1的栅格设为NODATA，就得到了山脊线，设置如图2-16，结果如图2-17所示，深色区域为山脊线。
在这里插入图片描述

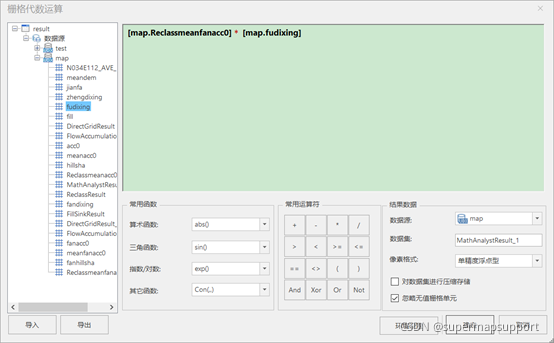

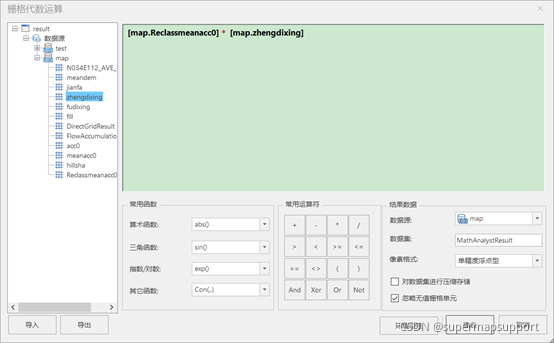

图2-15重分类后的数据与正地形数据相乘

在这里插入图片描述

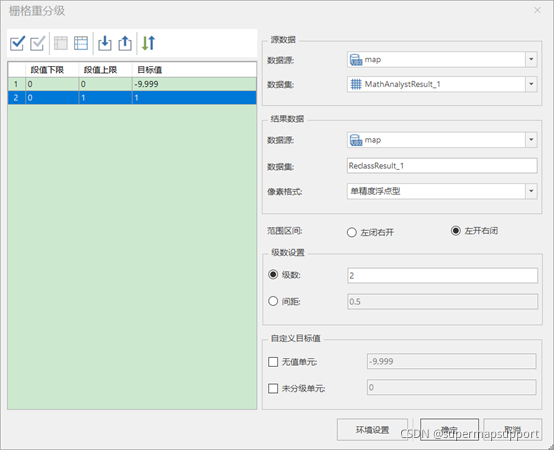

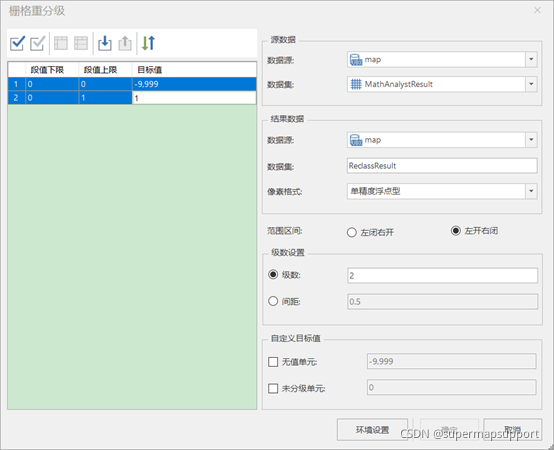

图2-16将计算结果重分类

在这里插入图片描述

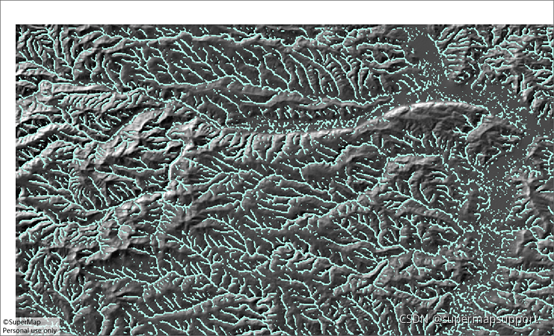

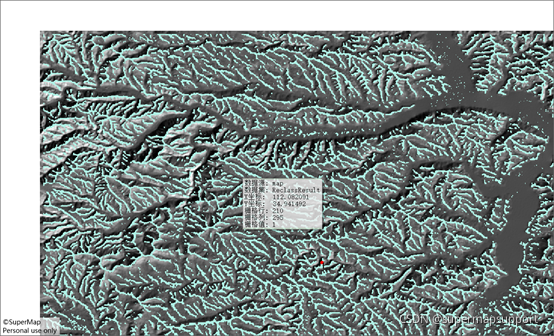

图2-17计算出研究区域的山脊线

3. 山谷线的提取

3.1代数运算

在“数据”中选择“数据处理->栅格->代数运算”工具计算反地形，公式为Abs（dem-2000），得到反地形数据。如图3-1所示。
在这里插入图片描述

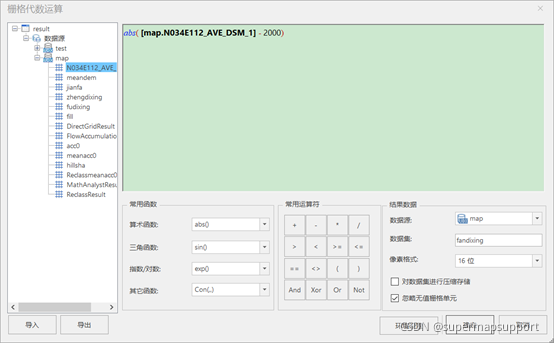

图3-1反地形数据

3.2填洼

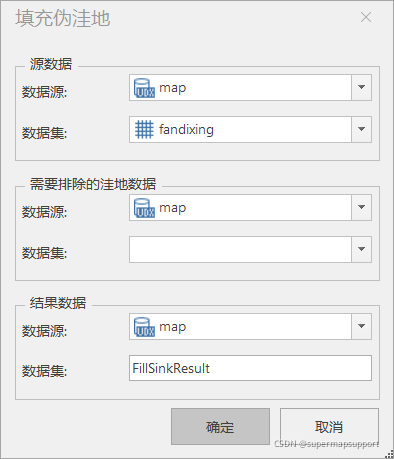

在“空间分析”中选择“水文分析->填充伪洼地”工具，输入反地形数据进行填洼，设置如图3-2所示.
在这里插入图片描述

图3-2填充伪洼地

3.3流向计算

在“空间分析”中选择“水文分析->计算流向”工具，输入填洼后的数据，得到流向数据，设置如图3-3，结果如图3-4所示。
在这里插入图片描述

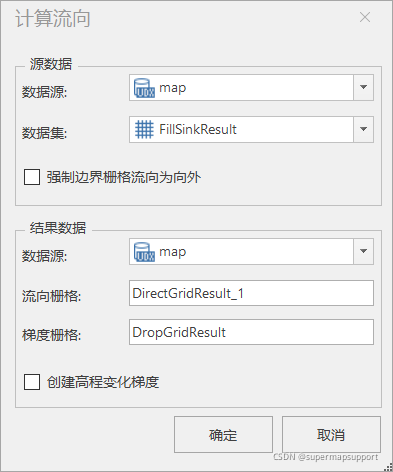

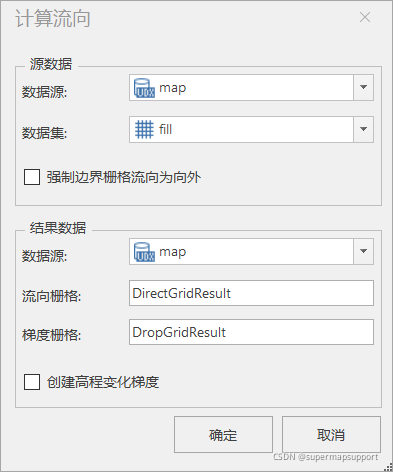

图3-3计算流向的设置

在这里插入图片描述

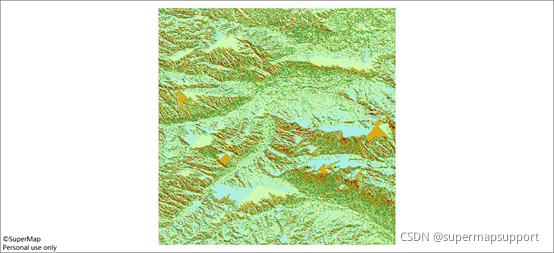

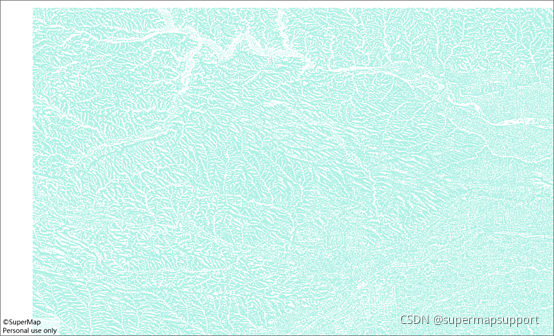

图3-4生成流向结果图

3.4汇流累积量

在“空间分析”中选择“水文分析->计算汇水量”工具，输入流向数据，得到流量数据，设置如图3-5，结果如图3-6所示。
在这里插入图片描述

图3-5计算汇水量设置

在这里插入图片描述

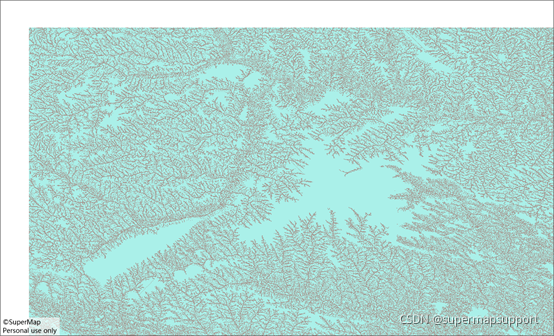

图3-6汇流累积量结果图

3.5汇流累积量为0值的提取

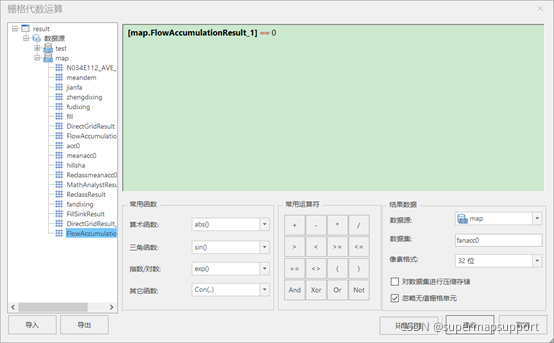

在“数据”中选择“数据处理->栅格->代数运算”工具，输入公式如图3-7所示，结果如图3-8所示。
在这里插入图片描述

图3-7 0值的提取

在这里插入图片描述

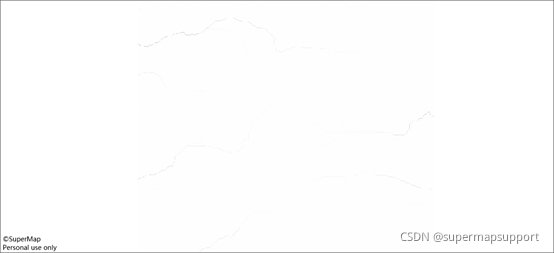

图3-8汇流累积量为0值的结果

3.6邻域分析

在“空间分析”中选择“栅格分析->栅格统计->领域统计”工具，对提取出来的0值结果进行3x3邻域分析，求均值，是数据光滑。设置如图3-9所示，结果如图3-10所示。
在这里插入图片描述

图3-9邻域分析设置

在这里插入图片描述

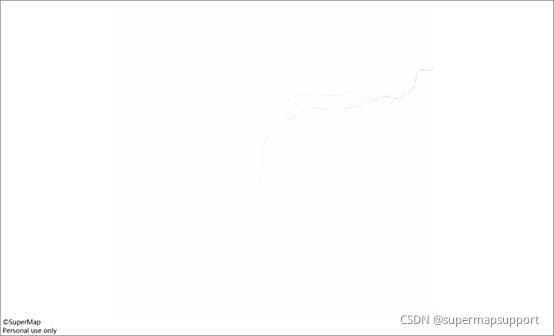

图3-10 0值部分求均值结果

3.7生成等值线

在“空间分析”中选择“表面分析->提取等值线/面->提取所有线”工具，输入反DEM数据生成间距为40的等值线。设置如图3-11所示，结果如图3-12所示。
在这里插入图片描述

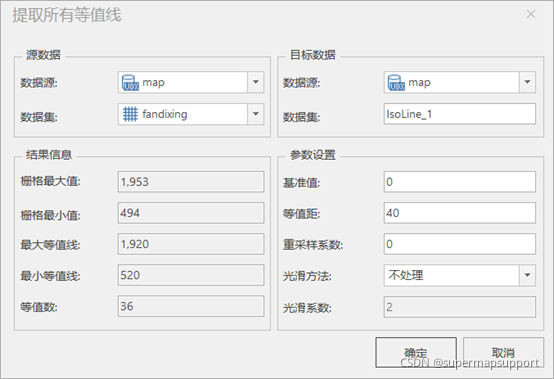

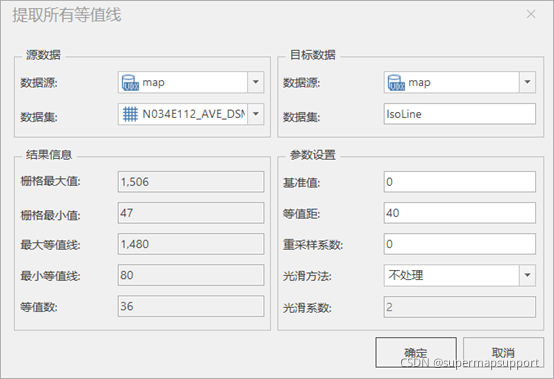

图3-11生成等值线设置

在这里插入图片描述

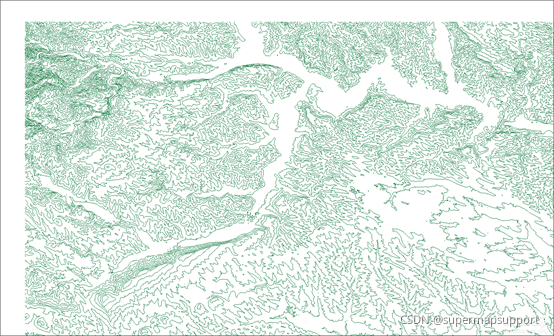

图3-12生成等值线结果图

3.8生成山体阴影

在“空间分析”中选择“表面分析->地形计算->三维晕渲图”工具，输入反地形DEM，其他设置按默认如图3-13所示，结果如图3-14所示。
在这里插入图片描述

图3-13生成山体阴影设置

在这里插入图片描述

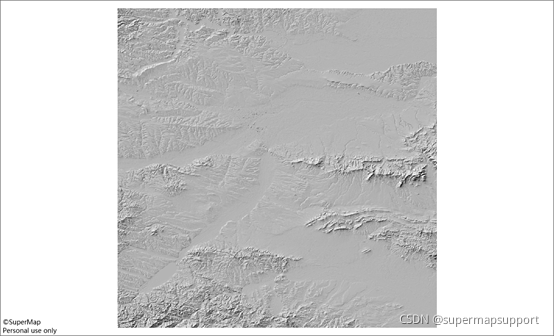

图3-14反DEM晕渲图

3.9栅格重分级

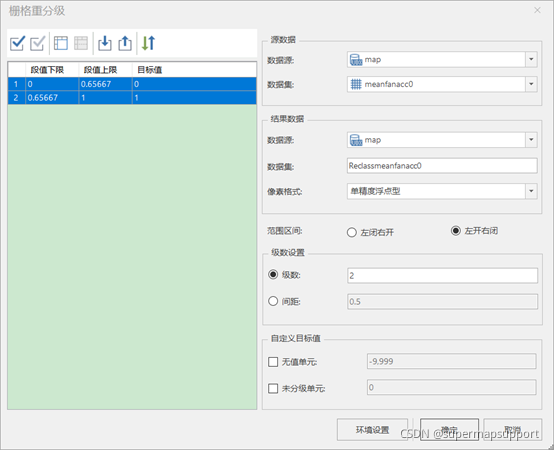

在“数据”中选择“数据处理->栅格->栅格重分级”工具，对求均值后的0值汇流累积量数据进行重新分级，将数据分为两级，调整临界点，以等值线图和晕渲图进行判断，属性值越接近1越可能是山脊线位置，确定分界阈值为0.65667。将属性直接近1的的一类属性值设为1，其余的设为0。设置如图3-15所示。
在这里插入图片描述
