SuperMap GIS精模数据处理Q&A

---

一、精模数据简介

精模是面面俱到，所有的四面结构、造型、门窗、物体都要按比列构建的模型，是三维城市构建器的基底图层，支持独立的样式和数据配置，包括精模的阴影设置和精模的动效效果等。

二、精模数据格式

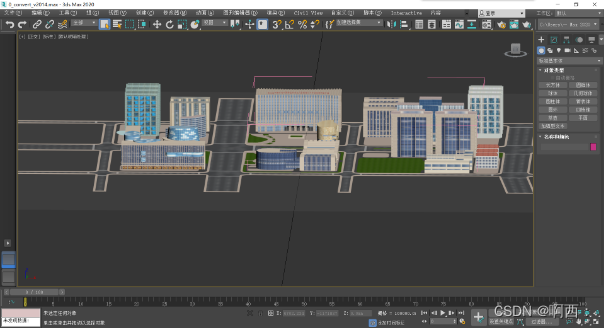

对于精模数据的生成目前市面上主要使用到的软件就是Discreet公司开发的（后被Autodesk公司合并）3ds MAX。

3ds MAX本身支持输出多种格式的数据类型，包括：.MAX.FBX\3DS.PRJ.ABC.AI.ASS.DAE.DWF.DWG.DXF.FLT.HTR.IGS.OBJ.PXPROJ.PRT.NEU.G.ASM.SAT.STL.SVF.USD.USDA.USDC.WRL
其中FBX、3DS、DAE、DXF、OBJ等格式，SuperMap iDesktop产品可支持直接导入，此外3ds MAX中的模型还可以使用超图3ds MAX导出插件导出为模型数据集，推荐使用3ds MAX导出插件进行导出。

三、精模数据处理

1、精模数据如何处理成缓存

模型数据集生成缓存有两种方式：

• 将模型数据集添加到场景生成缓存
• 选中模型数据集，然后右键找到【生成缓存】功能进行生成缓存
  这里一般推荐使用后者：

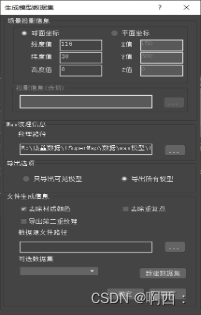

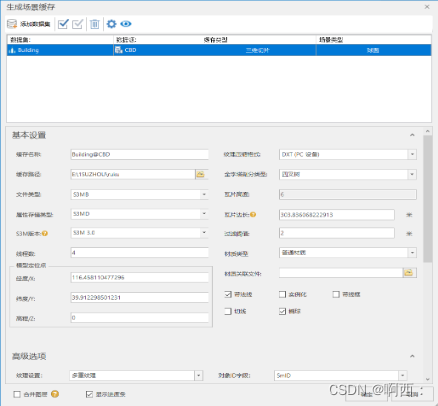

  设置缓存参数
  【纹理压缩格式】：设置“缓存用途”参数，主要包括普通PC设备和iOS系列设备、Android系列设备和不压缩，对于不同用途的缓存，应用程序将采用不同的纹理压缩方式，以减少纹理图像所使用的显存数量。
  若需要将模型添加到平面场景中，可以将“场景类型”改为“平面”。
  设置“LOD层数”以及每层数据的简化率，当三维场景拉近看的时候，模型呈现最精细的一层，当浏览整个场景的时候，模型只需要以较粗糙的方式显示即可，这样最大程度的优化资源的占用，提高整个三维场景的性能。

2、SuperMap iServer发布服务

使用SuperMap iServer将缓存数据发布为三维服务：
方式一：
在SuperMap iDesktop中将缓存添加到场景中保存场景再保存工作空间，iServer选择“快速发布一个或一组服务-工作空间-三维服务”即可。
方式二：
iServer选择“快速发布一个或一组服务-三维切片缓存-REST-三维服务”。

3、SuperMap iClient3D for Cesium加载服务

使用SuperMap iClient3D for WebGL加载发布的三维服务：
方式一：

viewer.scene.open('http://localhost:8090/iserver/services/3D-local3DCache-BuildingCBD/rest/realspace')

方式二：

viewer.scene.addS3MTilesLayerByScp('http://localhost:8090/iserver/services/3D-local3DCache-BuildingCBD/rest/realspace/datas/Building@CBD/config',{
        name:'build'
    })

四、可能遇到的问题及报错

问题一、反走样摩尔纹
反走样摩尔纹也叫抗锯齿，既是骨架边缘形成的锯齿现象。尤其很密集的线条状结构更 为明显，视角到达一定距离就形成了摩尔纹闪烁现象。线条状对象的颜色与背景色差越大锯 齿就越明显，如下图

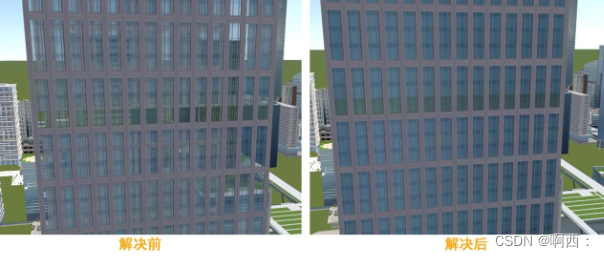

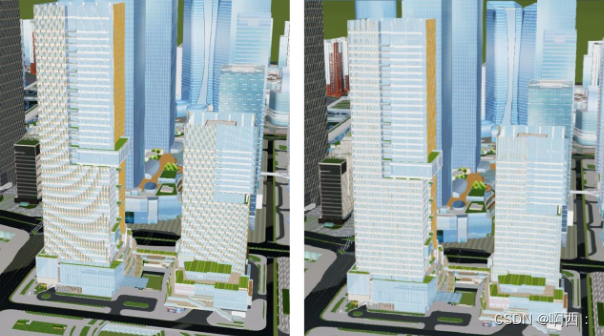

左侧图片是 WebGL 解决反走样之前的现象，右侧图片是WebGL解决反走样之后的效果。
解决方法 1：
WebGL 新版本对反走样做了优化处理，基本消除了明显的锯齿和短线现象， 还存在相对微弱的锯齿状态。
解决方法 2：
设置框架线条图层可见距离，远处隐藏。由于框架线条对象比较细小，远处看 起来不明显，隐藏后对效果影响不大，既解决了反走样摩尔纹又提升了性能。
问题二、纹理摩尔纹

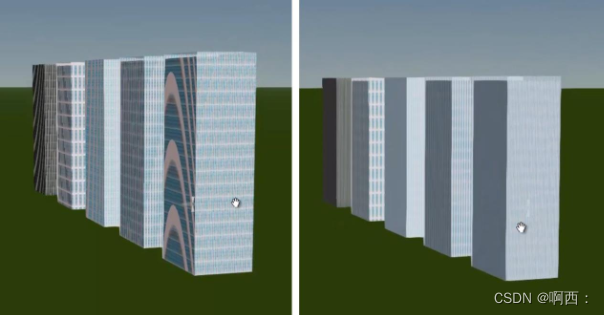

纹理摩尔纹是由贴图形成的摩尔纹闪烁，跟模型骨架没有关系。纹理摩尔纹对效果的影 响比较大，非常影响体验效果。

解决方法：
WebGL 新版本解决了纹理摩尔纹现象。

问题三、近距离重叠面闪烁

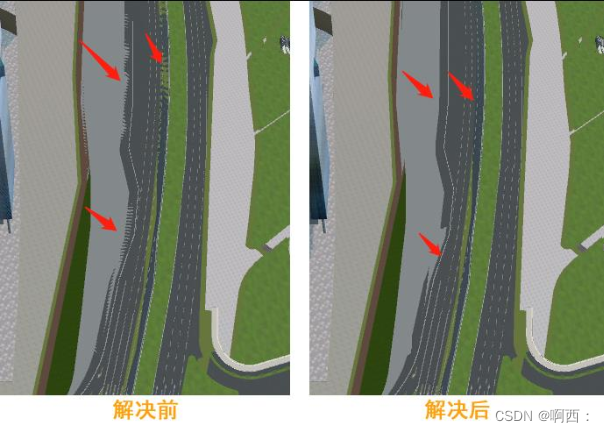

建筑和地面有很多地方闪烁，下图由于是静止画面不太明显，如在浏览操作过程中闪烁 相当严重。

问题分析：
闪烁是由于两层面片距离很近，属于数据非常不规范所导致。
解决方法：

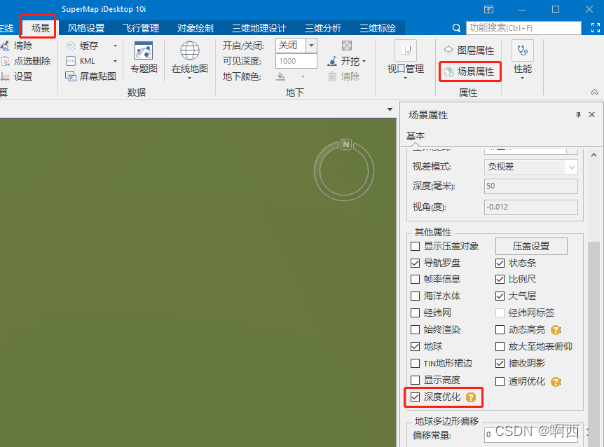

在桌面【场景属性】面板中开启【深度优化】后有非常明显改善（如下图），基本能 解决 90%以上由双重面导致的闪烁。目前 WebGL 默认已开启。

问题四、透明空洞
部分透明面片背后无内容，直接看到背后的物体或地球表面。如下图黄框中的玻璃幕墙 和天桥上的玻璃。

问题分析：
图中现象是 OIT（顺序无关透明）导致的。
解决方法：

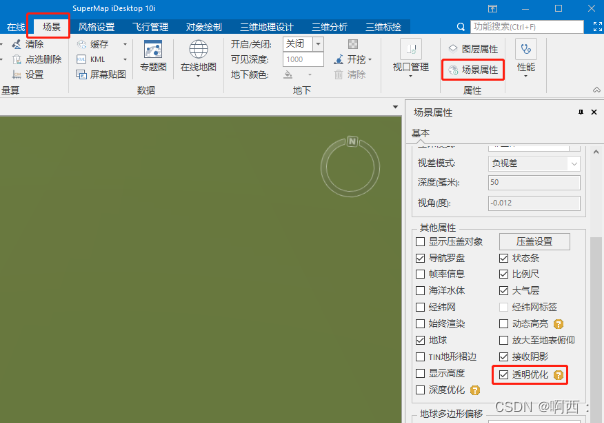

在桌面端勾选【场景属性】中的【透明优化】，缓存生成 s3mb 格式，能解决大多数的透明排序问题。

问题五、建筑内侧无内容

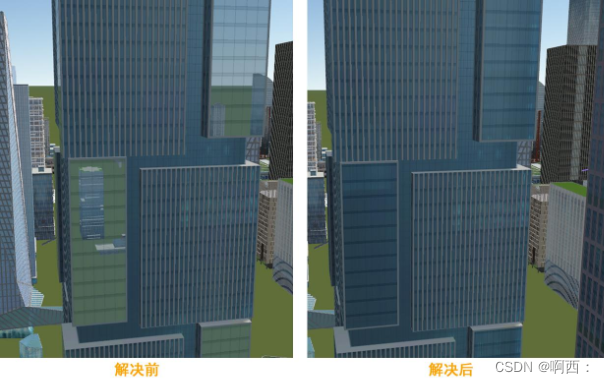

图中的左边建筑我们可透过窗户看到里面没有内容，直接看到了大楼背后的错误景象； 右边建筑为解决后的正常状态，如下图：

问题分析：
多数情况是内外分成了两个图层，外侧图层排在了内侧图层的下方所导致 。
解决方法：
调整图层顺序，把外侧带有半透纹理的图层调整到上层。
问题六、格状物体破碎

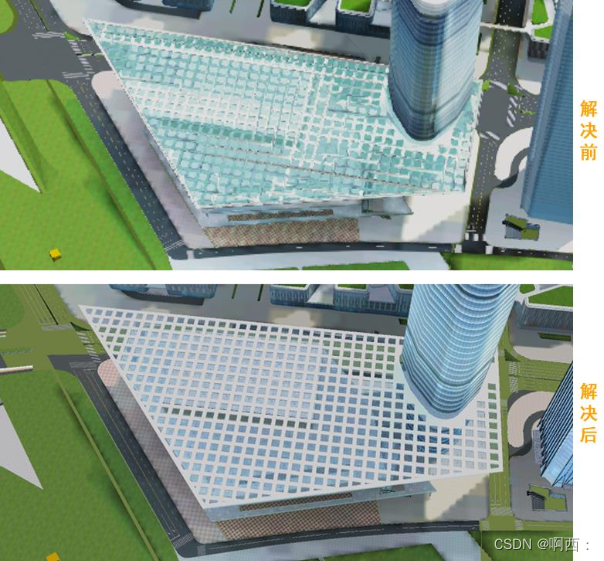

格子状的玻璃棚破碎，视角只要离开稍远距离就出现破碎现象。

问题分析：
这种现象一般是 LOD 层压缩导致的，目前 LOD 层的压缩机制还不太完善。
解决方法：
把有问题的模型单独提取出来生成缓存，将其 LOD 的网格简化率调小。图中 LOD 设置为：0、0、20。
