风光储与电解制氢系统仿真模型（光伏耦合PEM制氢）【Simulink】

目录

主要内容

 模型研究

整体模型

光伏模块

储能模块

风机模块

电解槽制氢模块

  结果一览

下载链接

---

主要内容

在电力系统分析中，能源的综合利用是永恒的主题，该仿真采用simulink实现风光储与电解制氢系统仿真模型。光伏模块通过通过模拟光伏阵列的特性、mppt最大功率点跟踪算法以及功率变换电路的工作原理，来分析和优化光伏系统的性能；储能采用电压电流双闭环控制，利用储能控制策略调节功率变换器的开关状态，实现对电池充放电的精确控制，以维持母线电压稳定；风电模型通过桨叶捕获风能，经永磁同步电机和机侧变流器将机械能转化为电能，并采用最大功率点跟踪技术提高发电效率；电解槽制氢系统是一个涉及电能转换、电化学反应、参数控制和监测等多方面的复杂系统，采用功率外环加电流内环控制，恒功率制氢。仿真模型旨在模拟风光储一体化系统与电解制氢系统的协同运行，通过整合可再生能源（风能和太阳能）、储能系统和电解制氢技术，实现清洁能源的高效利用和存储，对于研究和优化此类综合能源系统具有重要意义。仿真采用simulink，有2016b/2018b/2023b三个版本，且有只含光储和电解制氢的simulink模型，方便研究学习！

 模型研究

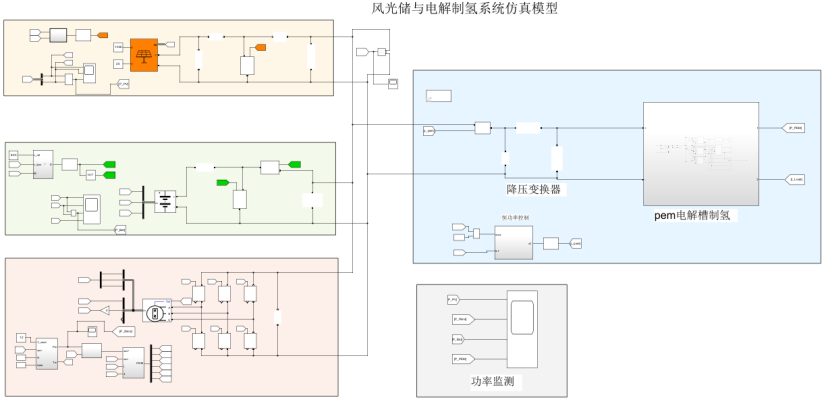

• 整体模型

整体模型采用分区设置，风光储及电解槽制氢模块划分清晰。

• 光伏模块

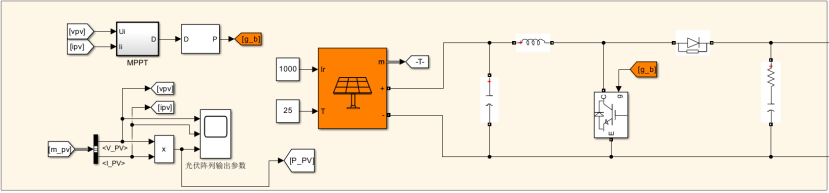

橙色部分是光伏阵列的模型，它接收光照强度（Ir）和温度（T）等参数作为输入，MPPT 的作用是通过调整光伏阵列的工作点，使其始终工作在最大功率点，以提高光伏系统的效率。

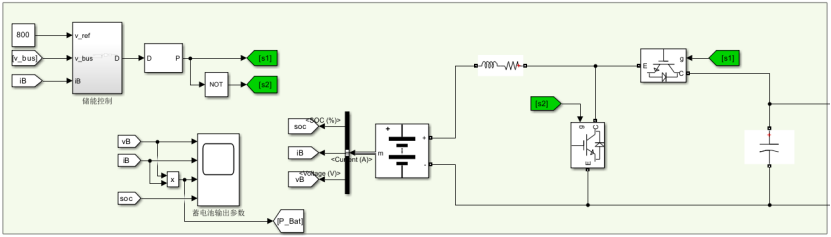

• 储能模块

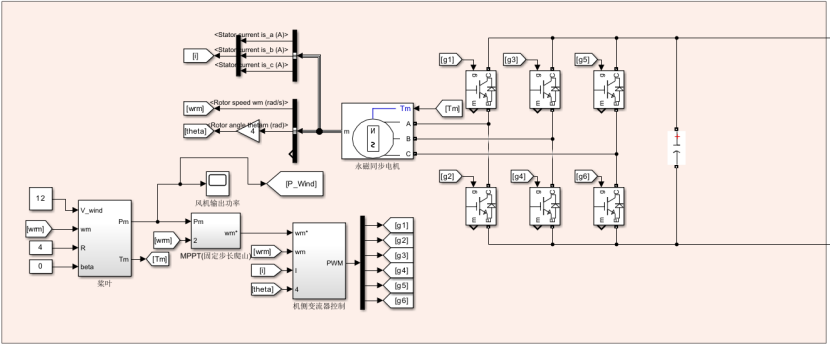

• 风机模块

整个风力发电系统仿真模型通过模拟风能捕获、机械能与电能转换、电能变换与控制以及功率监测等过程，全面展示了风力发电系统的工作原理和性能特点。

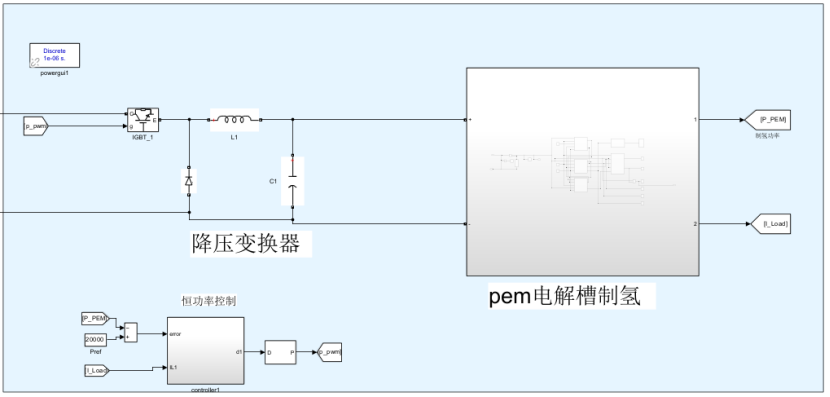

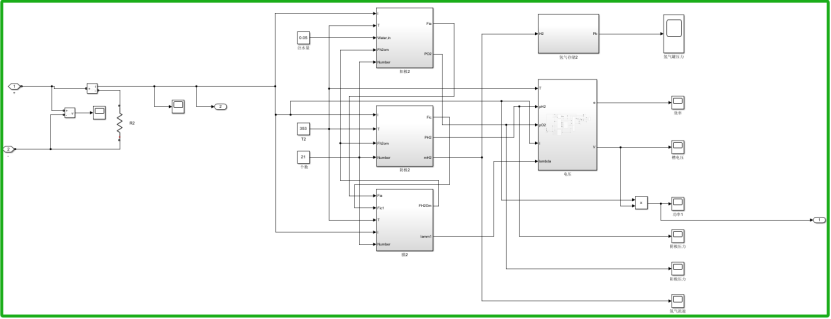

• 电解槽制氢模块

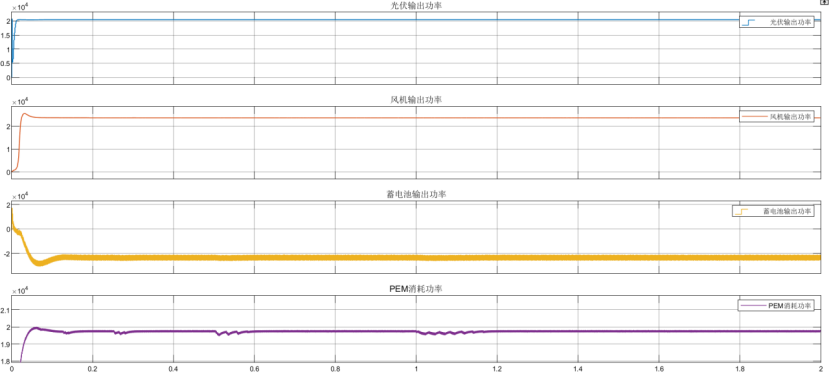

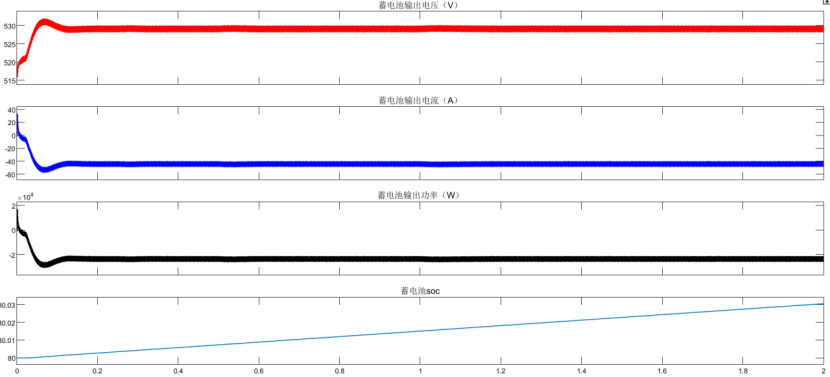

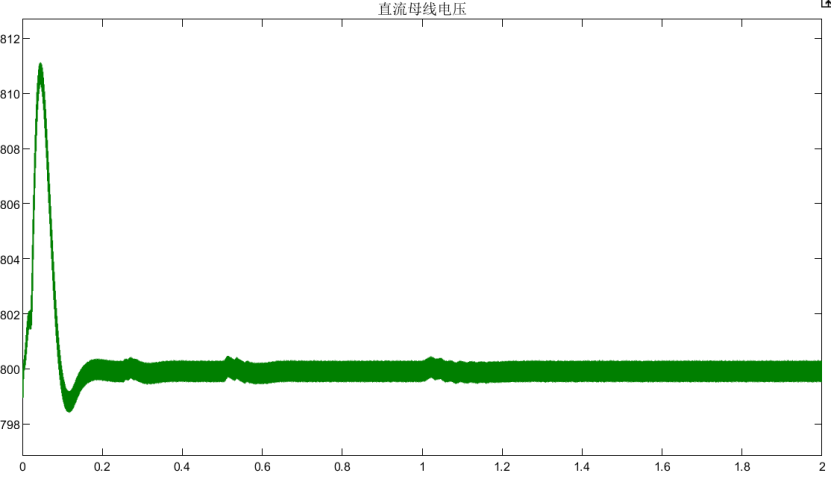

  结果一览
