在这篇文章中，我将分享一个基于8051单片机的电子计数器实验，涵盖数码管显示、按键扫描与防抖处理，以及软件延时等核心技术。实验目标是通过数码管显示计数器的值，并通过按键实现加减控制。以下是实验的详细过程、设计思路、代码实现、遇到的问题及解决方法，以及我的心得体会。

一、实验背景与目标

实验目的

掌握数码管显示方法：学会如何通过8051单片机控制八段数码管显示数字。
掌握软件延时方法：通过延时程序实现数码管的动态显示和按键防抖。
掌握键盘扫描及去抖动方法：实现按键的可靠检测，确保计数器的加减功能稳定运行。

实验内容

在单片机开发板上实现一个电子计数器，使用CL3641AH数码管显示当前计数。
通过按键K1和K2控制计数器加减，支持长按连续加减。
使用三个数码管（LED1、LED2、LED3）分别显示计数的个位、十位和百位。
参考电路图，实现数码管的片选、点亮以及按键的轮询检测。

二、实验设计与实现

1. 整体思路

实验的核心是利用8051单片机控制八段数码管的显示，并通过按键输入实现计数器的加减功能。具体步骤如下：

将0到9的八段数码管编码存储在一个连续的表格中，通过查表方式获取对应数字的编码。
使用寄存器R1、R2、R3分别存储个位、十位、百位的计数值，通过偏移量从表格中获取编码并输出到数码管。
通过P3口检测按键输入，结合软件延时实现防抖，确保输入信号稳定。
利用动态扫描和延时技术，使三个数码管“同时”显示计数器的个位、十位和百位。

2. 流程图

以下是实验的主要模块流程：

数据存储模块：初始化数码管编码表，存储0-9的段码。
数据计算模块：根据按键输入（K1加，K2减），更新寄存器中的计数值，处理进位/借位。
显示模块：通过查表获取段码，动态点亮数码管。
按键检测与防抖模块：轮询检测按键状态，调用延时程序消除抖动。

3. 主要模块设计与代码分析

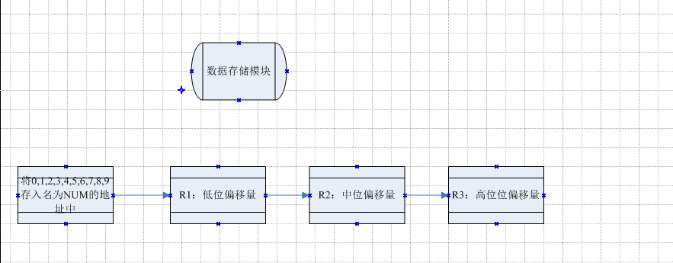

（1）数据存储模块

设计思路：将0到9的八段数码管编码值存储在TABLE表格中，方便后续查表寻址。数码管的段码对应关系如下：

0: 3FH, 1: 06H, 2: 5BH, 3: 4FH, 4: 66H, 5: 6DH, 6: 7DH, 7: 07H, 8: 7FH, 9: 6FH

代码实现：

assembly

TABLE: DB 3FH, 06H, 5BH, 4FH, 66H
       DB 6DH, 7DH, 07H, 7FH, 6FH

（2）按键检测与防抖模块

设计思路：

初始化P3口为高电平（0FFH），检测按键输入。
第一次检测到按键按下后，调用10ms延时程序进行防抖。
第二次检测确认按键状态，若有效（P3对应位为1），根据按键（K1或K2）跳转到加或减的计算程序。

代码实现：

assembly

KEY1:
    MOV P3, #0FFH       ; P3口全写入1
    MOV A, P3
    CPL A               ; 取反，检测低电平
    JZ KEY1             ; 无输入则继续检测
    LCALL D10MS         ; 延时10ms防抖
    MOV A, P3
    CPL A
    JZ KEY1             ; 再次检测，无输入则返回
    JB ACC.1, PK1       ; 检测K1（加）
    JB ACC.0, PK2       ; 检测K2（减）
    LJMP DISPLAY        ; 返回显示模块

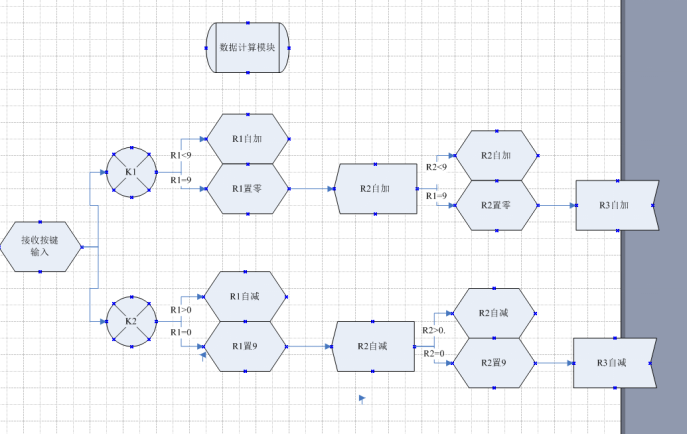

（3）数据计算模块

设计思路：

使用R1、R2、R3分别存储个位、十位、百位的计数值。
按键K1（加）时，R1加1，若进位则清零并递增R2，R2进位则清零并递增R3。
按键K2（减）时，R1减1，若借位则置9并递减R2，R2借位则置9并递减R3。
每次计算后跳转到显示模块，更新数码管显示。

代码实现：

assembly

PK1: ; 减计数
    MOV A, R1
    SUBB A, #01H
    MOV R1, A
    JNC DISPLAY         ; 无借位则显示
    CLR C
    MOV R1, #09H        ; 借位后个位置9
    MOV A, R2
    SUBB A, #01H
    MOV R2, A
    JNC DISPLAY
    CLR C
    MOV R2, #09H        ; 十位借位置9
    MOV A, R3
    SUBB A, #01H
    MOV R3, A
    JNC DISPLAY
    CLR C
    MOV R3, #09H        ; 百位借位置9
    LJMP DISPLAY

PK2: ; 加计数
    INC R1              ; 个位加1
    CJNE R1, #0AH, DISPLAY ; 判断是否进位
    MOV R1, #00H        ; 进位清零
    INC R2              ; 十位加1
    CJNE R2, #0AH, DISPLAY
    MOV R2, #00H
    INC R3              ; 百位加1
    CJNE R3, #0AH, DISPLAY
    MOV R3, #00H
    LJMP DISPLAY

（4）显示模块

设计思路：

根据R1、R2、R3中的计数值，通过查表（MOVC指令）获取对应的段码，输出到P0口。
通过P2口选择对应的数码管（高位: 08H，十位: 04H，个位: 00H）。
调用延时程序实现动态扫描，使三个数码管看起来“同时”显示。

代码实现：

assembly

DISPLAY:
    ; 高位显示
    MOV A, R3
    MOVC A, @A+DPTR
    MOV P0, A
    MOV A, #08H         ; 选择高位数码管
    MOV P2, A
    LCALL DELAY_OUTPUT

    ; 十位显示
    MOV A, R2
    MOVC A, @A+DPTR
    MOV P0, A
    MOV A, #04H         ; 选择十位数码管
    MOV P2, A
    LCALL DELAY_OUTPUT

    ; 个位显示
    MOV A, R1
    MOVC A, @A+DPTR
    MOV P0, A
    MOV A, #00H         ; 选择个位数码管
    MOV P2, A
    LCALL DELAY_OUTPUT

（5）延时模块

设计思路：

提供两个延时子程序：DELAY_OUTPUT用于数码管动态显示的短延时，D10MS用于按键防抖的10ms延时。
通过嵌套循环实现精确延时。

代码实现：

assembly

DELAY_OUTPUT:
    MOV R7, #10
D20:
    MOV R6, #10
    DJNZ R6, $
    DJNZ R7, D20
    RET

D10MS:
    MOV R7, #250
D10:
    MOV R6, #200
    DJNZ R6, $
    DJNZ R7, D10
    RET

4. 完整代码

以下是实验的完整汇编代码：

assembly

ORG 0000H
LJMP MAIN

ORG 0100H
MAIN:
    MOV R1, #00H        ; 个位
    MOV R2, #00H        ; 十位
    MOV R3, #00H        ; 百位
    MOV R0, #00H        ; 控制输入选择位
    MOV DPTR, #TABLE
    LJMP DISPLAY

; 显示模块
DISPLAY:
    ; 高位显示
    MOV A, R3
    MOVC A, @A+DPTR
    MOV P0, A
    MOV A, #08H
    MOV P2, A
    LCALL DELAY_OUTPUT

    ; 十位显示
    MOV A, R2
    MOVC A, @A+DPTR
    MOV P0, A
    MOV A, #04H
    MOV P2, A
    LCALL DELAY_OUTPUT

    ; 个位显示
    MOV A, R1
    MOVC A, @A+DPTR
    MOV P0, A
    MOV A, #00H
    MOV P2, A
    LCALL DELAY_OUTPUT

; 按键检测模块
KEY1:
    MOV P3, #0FFH
    MOV A, P3
    CPL A
    JZ DISPLAY
    LCALL D10MS
    MOV A, P3
    CPL A
    JZ DISPLAY
    JB ACC.1, PK1
    JB ACC.0, PK2
    LJMP DISPLAY

PK1:
    MOV A, R1
    SUBB A, #01H
    MOV R1, A
    JNC DISPLAY
    CLR C
    MOV R1, #09H
    MOV A, R2
    SUBB A, #01H
    MOV R2, A
    JNC DISPLAY
    CLR C
    MOV R2, #09H
    MOV A, R3
    SUBB A, #01H
    MOV R3, A
    JNC DISPLAY
    CLR C
    MOV R3, #09H
    LJMP DISPLAY

PK2:
    INC R1
    CJNE R1, #0AH, DISPLAY
    MOV R1, #00H
    INC R2
    CJNE R2, #0AH, DISPLAY
    MOV R2, #00H
    INC R3
    CJNE R3, #0AH, DISPLAY
    MOV R3, #00H
    LJMP DISPLAY

TABLE: DB 3FH, 06H, 5BH, 4FH, 66H
       DB 6DH, 7DH, 07H, 7FH, 6FH

DELAY_OUTPUT:
    MOV R7, #10
D20:
    MOV R6, #10
    DJNZ R6, $
    DJNZ R7, D20
    RET

D10MS:
    MOV R7, #250
D10:
    MOV R6, #200
    DJNZ R6, $
    DJNZ R7, D10
    RET
END

三、实现效果

实验完成后，计数器能够通过按键K1和K2实现加减功能：
