LCD屏幕的面板构造

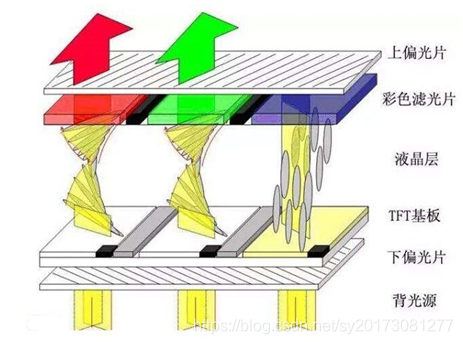

                                                                              LCD显示屏的简单结构

        LCD就是液晶显示器，它是一种采用了液晶控制透光度技术来实现色彩的显示器。从液晶显示器的结构来看，LCD液晶面板由两块平行玻璃板构成，厚约1mm，其间由包含有液晶材料的5μm均匀间隔隔开。因为液晶材料本身并不发光，所以在显示屏两边都设有作为光源的灯管，而在液晶显示屏背面有一块背光板(或称匀光板)和反光膜，背光板是由荧光物质组成的可以发射光线，其作用主要是提供均匀的背景光源。

        背光板发出的光线在穿过第一层偏振过滤层之后进入包含成千上万液晶液滴的液晶层。液晶层中的液滴都被包含在细小的单元格结构中，一个或多个单元格构成屏幕上的一个像素。在玻璃板与液晶材料之间是透明的电极，电极分为行和列，在行与列的交叉点上，通过改变电压而改变液晶的旋光状态，液晶材料的作用类似于一个个小的光阀。在液晶材料周边是控制电路部分和驱动电路部分。当LCD中的电极产生电场时，液晶分子就会产生扭曲，从而将穿越其中的光线进行有规则的折射，然后经过第二层过滤层的过滤在屏幕上显示出来。
