市占率最高的显示器件：LCD器件整体结构与工作方式 Part TWO

本文链接：https://blog.csdn.net/littlemingg/article/details/139358930

一、LCD的整体结构

LCD（Liquid Crystal Display，液晶显示器）的整体结构主要包含以下几个关键部分：

玻璃基板（Glass Substrate）：LCD由两片非常薄的玻璃基板组成，分别作为顶层和底层，上面涂有透明导电层，用以形成电极。这些基板通常是由钙钠玻璃经过精细抛光和镀膜处理制成，以保证透光性和耐用性。
液晶层（Liquid Crystal Layer）：两片玻璃基板之间夹着一层液晶材料。液晶分子在没有电场作用时具有一定的排列秩序，而在电场的影响下，其排列方式会发生变化，从而控制光线的透过量。
偏振板（Polarizer）：LCD的两侧各贴有一片偏振板，它们的方向通常是相互垂直的。光线在进入LCD时首先通过一个偏振板，然后穿过液晶层，最后通过另一个偏振板。液晶分子的排列变化会影响光线通过第二个偏振板的能力，从而实现明暗的变化，形成图像。
彩色滤光片（Color Filter）：位于其中一个玻璃基板之上，覆盖有红、绿、蓝三原色的滤色条纹阵列，对应形成屏幕上的每一个像素点，为显示色彩提供基础。
背光源（Backlight Unit, BLU）：通常位于LCD面板的背面，负责提供均匀的光源。现代LCD大多使用LED背光，早期可能会使用CCFL（冷阴极荧光灯）作为光源。背光是LCD显示图像的基础，没有背光，LCD屏幕无法显示图像。
导光板（Light Guide Plate, LGP）：位于背光源和液晶层之间，负责将背光源发出的光线均匀分布到整个屏幕。
扩散片、增亮膜、反射片等：这些光学膜层用于改善光线分布，增加亮度，减少眩光，提高视觉效果。
驱动电路（Driver ICs）：包括源驱动器和栅极驱动器，它们负责向液晶层施加电压，控制液晶分子的排列，从而在屏幕上形成图像。
控制电路板（Controller Board）：接收外部视频信号，处理后发送指令给驱动电路，控制显示内容。
保护层和框架：外部通常还有透明保护层和塑料或金属框架，保护内部结构并提供物理支撑。

整体而言，LCD通过这些组件的协同工作，实现了从电信号到可见光图像的转换，从而在屏幕上呈现出清晰、色彩丰富的画面。

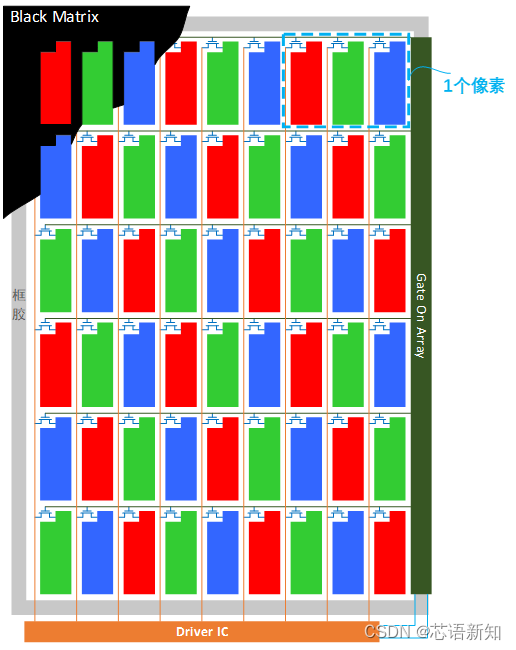

分辨率：对于FHD 1920*1080，含1920条Gate线，1080*RGB=3240条Source线

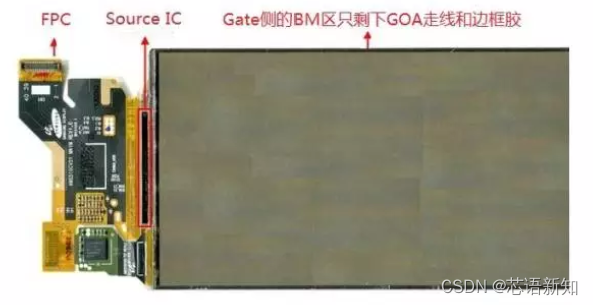

GOA(Gate On Array)：将Gate解析电路通过面板工艺集成在基板上，将数千条Gate线缩减为数条到数十条控制线。

框胶：密封作用。

Driver IC：为GOA提供控制信号，为Source线提供灰度信息，为面板提供参考电压等。

Black Matrix(BM)：为非有效显示区域提供遮挡，阻止Cell间漏光。

1、IC的贴合方式：COG/COF

IC（集成电路）的贴合方式COG和COF是两种不同的显示技术中芯片与基板连接的方式，主要用于LCD和OLED显示面板的驱动IC安装。下面是这两种贴合方式的简要说明：

（1）COG (Chip On Glass)

全称：Chip On Glass
原理：COG技术是将IC芯片直接绑定在玻璃基板（即显示面板的玻璃层）的边缘上，通常使用细金属线（如金线）通过打线键合（Wire Bonding）直接连接到玻璃上的ITO（铟锡氧化物）导电层上。
特点：
- 可以减少额外的基板材料，使得整个模块更加轻薄。
- 适用于小型和中型显示屏，尤其是对于那些对体积和重量有严格要求的产品。
- 边框宽度相对较大，因为需要留出空间来进行打线键合。

（2）COF (Chip On Film/Flex)

全称：Chip On Film 或 Chip On Flex
原理：COF技术则是将IC芯片贴装在柔性电路板（FPC，Flexible Printed Circuit）或薄膜上，然后通过Anisotropic Conductive Film (ACF) 或其他导电介质将芯片上的凸点（如金凸块）与柔性基板上的电路相连，之后再将此柔性电路板弯折并粘贴到显示面板的边缘。
特点：
- 由于使用了柔性基材，可以实现更窄的边框甚至无边框设计，因为柔性电路可以弯曲并折叠在显示面板的背面。
- 更适合于需要高屏占比和窄边框设计的现代显示设备，如智能手机、平板电脑和高端电视。
- 提供更高的灵活性，在组装过程中可以减少应力，有助于提高产品的可靠性和耐用性。

总的来说，COG和COF都是为了实现芯片与显示面板的有效连接，但COF在实现更紧凑的设计、更高的屏占比方面具有优势，特别是在追求极致边框设计的现代显示技术中。

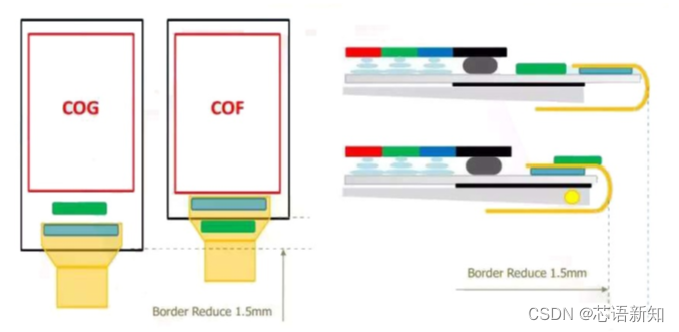

相对于COG(Chip On Glass)方案，COF(Chip On Film)方案具有更窄的下边框，Bonding PAD大小与间距要考虑热膨胀系数，Film ~16um/m/℃，IC ~2.5um/m/℃。

2、LTPS的Source MUX

在LCD（液晶显示器）的结构中，特别是采用低温多晶硅（LTPS）技术的TFT-LCD，"Source MUX"（源极复用器）是薄膜晶体管（TFT）阵列中的一个重要组成部分。这一部分主要负责控制像素的开关以及信号的传输，确保正确的图像数据被送到每一个像素上。具体来说，Source MUX的主要功能和结构特点包括：

信号传输：Source MUX负责从数据线（Data Line，也称为Source Line）向像素电极传输灰阶电压信号。每个像素由一个TFT控制，而Source MUX确保在正确的时机将对应的数据信号施加到相应的像素上。
行选择：在TFT-LCD中，像素是按矩阵排列的，每一行像素由一条扫描线（Gate Line）控制，而每一列则对应一条数据线。Source MUX与行选择机制（通常是Gate MUX或Scan MUX）配合，当某一行的扫描信号激活时，Source MUX会打开对应行的所有TFT，让数据线上的信号能够传入像素。
减少线路需求：通过复杂的MUX设计，可以在有限的数据线和扫描线上控制大量的像素，从而减少对外部连接的需求，降低复杂度和成本。
LTPS技术特点：在LTPS TFT-LCD中，由于TFT的开关速度快、占用面积小，可以实现更高的PPI（每英寸像素数）和更低的功耗。因此，LTPS Source MUX设计能够支持更高分辨率的显示和更快的刷新率，同时保持良好的显示质量和能效。
集成度高：LTPS技术允许在玻璃基板上直接集成更多的驱动电路，这意味着Source MUX和其他控制逻辑可以更加紧密地与像素阵列集成，进一步缩小显示模组的体积。

综上，LTPS LCD中的Source MUX是实现精准图像显示的关键组件，通过高效的信号管理和控制，确保了图像数据的正确传输和显示质量。

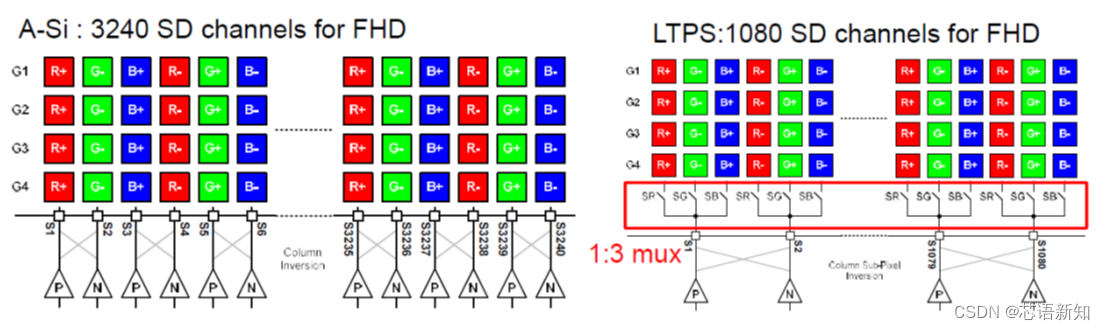

载流子迁移率： A-Si < 1, 而LTPS 100~300，LTPS能够支持更高的分辨率，更高的分辨率意味着更多的Bonding PAD，PAD大小与间距不能无限小，通过设置Source MUX，把一个数据发送时间窗分为n个子窗，每个子窗内每条Source为1个单色像素发送数据。以此方式减少Bonding PAD个数。

3、Subpixel Rendering（子像素渲染）

Subpixel Rendering（子像素渲染）是一种显示技术，特别应用于LCD（液晶显示器）和其他像素结构固定的显示设备中，旨在提高文本和图像的清晰度及色彩准确性。这项技术利用了LCD屏幕上每个像素包含的红（R）、绿（G）、蓝（B）三种颜色子像素的特性，通过软件算法优化这些子像素的亮度和颜色输出，以达到更细腻的视觉效果。以下是Subpixel Rendering几个关键点：

像素与子像素：在LCD屏幕上，每个像素点实际上是由红、绿、蓝三个紧密相邻的子像素组成的。传统的像素渲染是直接操作整个像素的颜色和亮度，而子像素渲染则是单独处理这三个子像素。
ClearType技术：微软的ClearType是最著名的子像素渲染技术之一，它通过精确调整RGB子像素的亮度，使得文本边缘更平滑，提高了屏幕文本的可读性，尤其是在低分辨率下更为显著。
字体抗锯齿：子像素渲染技术在字体显示上尤为重要，它通过优化字体边缘与子像素对齐，减少了锯齿现象，使得文字看起来更加清晰锐利。
色彩连续性与精度：在图像显示上，子像素渲染有助于改善色彩过渡，通过精细调整相邻像素间子像素的亮度，实现了更平滑的色彩渐变，提高了图像的细节表现力。
方向依赖性：由于子像素的物理排列（通常为条纹状排列），子像素渲染的效果会随观察角度和屏幕方向的变化而变化。因此，最佳效果往往需要针对特定的屏幕方向和字体方向进行优化。
硬件与软件协同：实现高效的子像素渲染不仅需要专门的软件算法，还需要硬件层面的支持，如显示器的分辨率、子像素排列方式以及图形处理器的能力等。

总之，子像素渲染是一种高级的显示处理技术，通过智能化地利用屏幕子像素资源，有效提升了LCD屏幕的显示质量，尤其是在显示文本和精细图形内容时效果尤为明显；

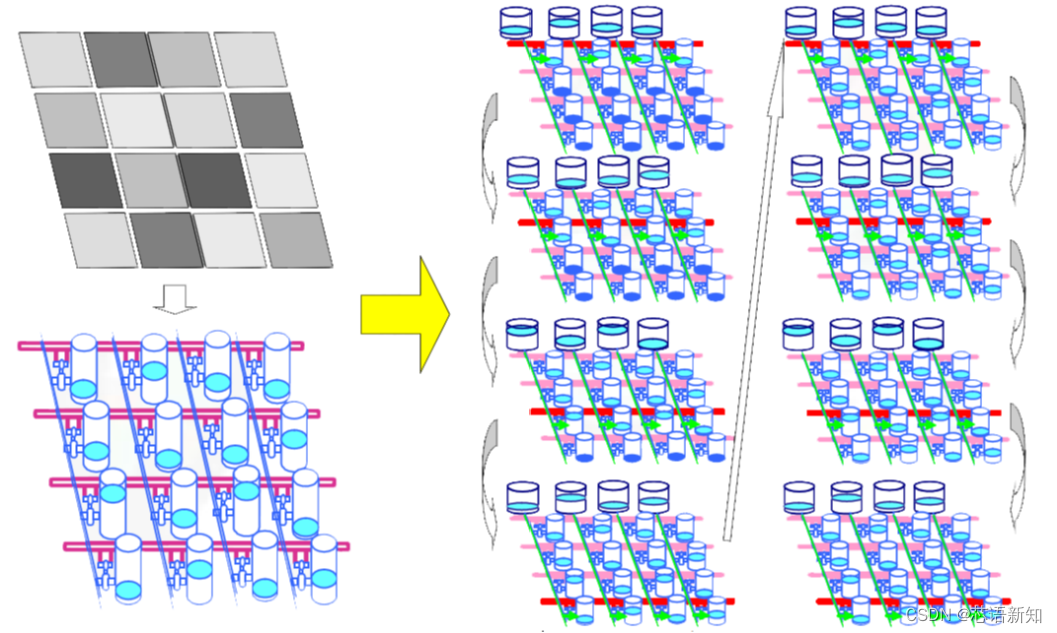

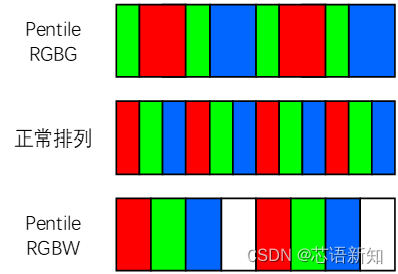

基于人眼对不同的基色敏感程度不一样，通过对亚像素进行排列来使人眼感知到更高分辨率。

4、储存电容（Storage Capacitor）

在LCD（液晶显示器）的整体结构中，储存电容（Storage Capacitor）是一个至关重要的组件，它主要分布在每个像素单元内，与TFT（薄膜晶体管）一起作用，确保像素能够维持所需的电压水平，以准确控制液晶分子的排列，进而控制光的透射或遮挡，实现图像的显示。储存电容的配置有以下几点特征和作用：

结构：储存电容通常由两部分组成，一部分是像素电极（与TFT相连），另一部分是公共电极（Common Electrode），两者之间隔着一层薄薄的绝缘层（通常为液晶层），形成一个电容。在某些设计中，储存电容可能还涉及额外的电极层或独立的走线来增加容量。
作用：由于液晶分子的响应速度相对较慢，储存电容的存在是为了在TFT关闭后，能够维持像素上的电压不变，直到下一次刷新周期，保证画面的稳定性，减少模糊或鬼影现象。
开口率：储存电容的设计需考虑其对像素开口率的影响。开口率是指像素区域内实际透光部分占总面积的比例。较大的储存电容虽然能更好地保持电压稳定，但会占用更多空间，减少开口率，从而影响屏幕亮度。因此，设计时需权衡储存电容的大小与屏幕亮度的需求。

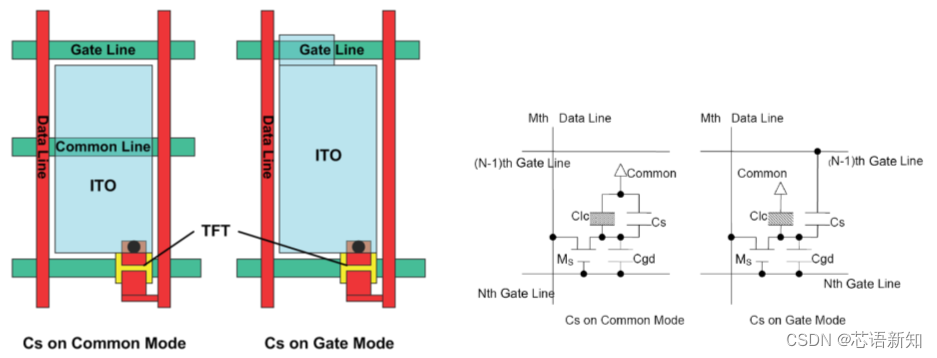

Cst与Cs on Gate：储存电容的配置有多种方式，如Cst（单独的储存电容）和Cs on Gate（门电极上的储存电容）。Cst通常需要额外的布线，占用更多空间，但能提供较好的电容值；Cs on Gate则利用临近的gate线作为储存电容的一极，节省空间但可能影响电容值和画面质量。
制造工艺：在LTPS（低温多晶硅）等先进技术中，储存电容的集成更加精密，可能采用多层布线和微细加工技术来优化电容的配置，同时最小化对显示质量的影响。

储存电容的合理配置对于提升LCD显示效果、降低功耗、延长显示寿命等方面至关重要，是LCD设计中的一个细致考量点。

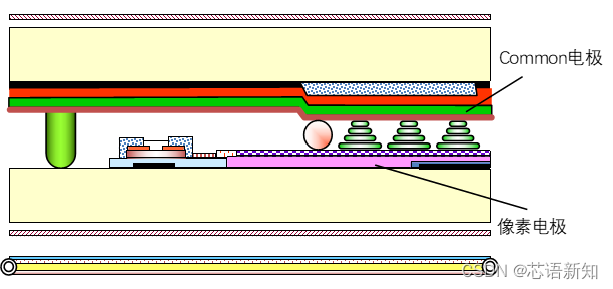

如果储存电容由像素电极与Common电极构成，由于Common电极与像素电极不在一块基板上，则需要在像素电极基板再布设一层Common电极，如果储存电容由像素电极与Gate电极组成，由于Gate线上的波形会对像素电极产生影响。

二、LCD的工作方式

1、Source与Gate的驱动

LCD（液晶显示器）的工作方式基于对液晶分子排列的精确控制，以调节光线的透射或遮挡，进而显示图像。这一过程主要依赖于Source Driver（源极驱动器）和Gate Driver（栅极驱动器）的协同作用，它们分别控制着液晶面板上的数据信号和扫描信号。

Gate Driver（栅极驱动器）

功能：Gate Driver负责向液晶面板上的每一行像素的栅极（Gate Line）提供开启/关闭信号。这些信号决定了TFT（薄膜晶体管）是否导通。
工作流程：工作时，Gate Driver按照一定的时序逐行扫描，给选定的行发送一个高电平（如VGH，高电压），使该行所有TFT的栅极开启，允许Source Driver提供的数据电压进入像素电极。
行扫描：当一行的栅极被激活后，Gate Driver会移动到下一行，重复上述过程，直到所有行都被逐一扫描一遍，构成一个刷新周期。

Source Driver（源极驱动器）

功能：Source Driver负责将来自时序控制器（TCON）的图像数据转换为电压信号，然后传递给每一列的像素，通过数据线（Source Line）控制液晶分子的旋转角度，以调节光的透射量。
灰阶电压：Source Driver依据每个像素点应显示的灰阶等级，从其内部的灰阶电压生成电路产生对应的电压信号，确保色彩和亮度的准确再现。
数据传输：当Gate Driver开启一行的TFT后，Source Driver立即向这一行的所有像素列发送相应的灰阶电压，这一过程是并行进行的，即所有列的像素在同一行扫描周期内同时接收数据。

驱动协同

同步操作：Source和Gate Driver的协同工作是精确同步的，确保在正确的时刻将正确的数据信号传送到指定的像素位置。
刷新频率：这种行扫描与数据传输的循环进行，形成了LCD的刷新频率，决定了屏幕的视觉流畅度和稳定性。

通过这种方式，LCD能够快速、准确地更新显示内容，展现动态或静态图像。整个过程高度依赖于驱动芯片的精确控制和高效的数据处理能力。

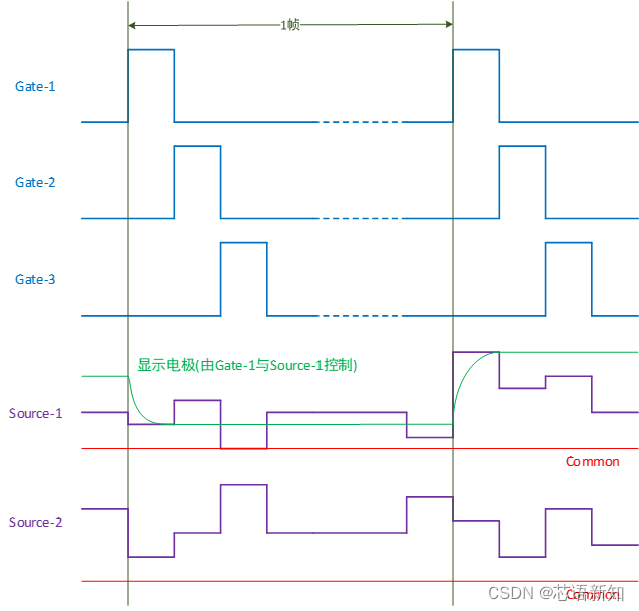

Gate逐一打开，依次选中所有行。当Gate选中一行时，全部的Source线根据显示数据驱动不同的电压，将该行所有的显示电容（液晶电容与储存电容）充电至与Source相同的电压。相对于LTPS与IGZO，A-Si TFT面板需要的Gate电压更高，显示的电容的充电时间更长。

2、直流残留现象与极性反转

在LCD（液晶显示器）的工作原理中，直流残留现象（DC residue）和极性反转（polarity inversion）是两个重要的概念，它们与液晶分子的驱动方式密切相关，旨在防止长期显示同一图像时出现的烧屏问题和提高显示质量。

直流残留现象

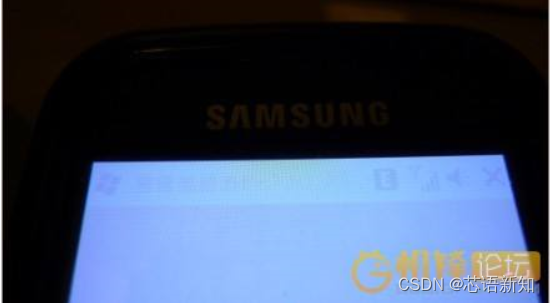

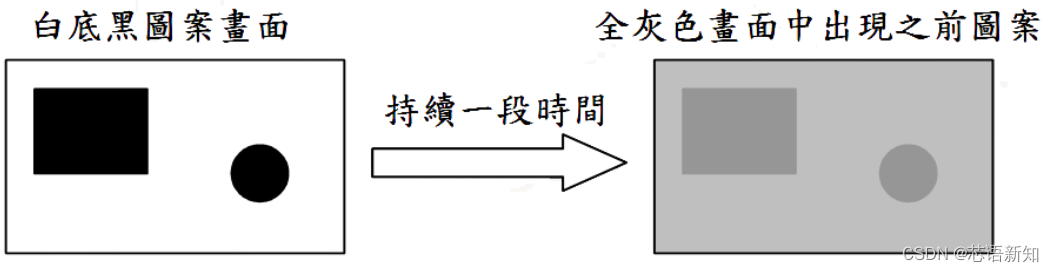

液晶分子具有正负两极，在没有外加电场的情况下，它们通常呈现出某种自然排列状态。当LCD中的液晶层长时间受到相同方向的直流电场作用时，液晶分子可能会逐渐倾向于某一固定方向，导致永久性的排列变形，这种现象被称为直流残留现象。这会导致即使在电场移除后，某些像素仍显示出不同程度的亮度或颜色偏差，影响显示效果，甚至可能导致所谓的“图像残留”或“烧屏”。

成因：LCD在制造过程中，会在屏内留下不需要的离子不纯物。在固定画面下，LCD Cell的电压长期停留在某一固定电压，该电压会吸附残留离子，使LCD Cell极化，形成残留直流偏置。

极性反转

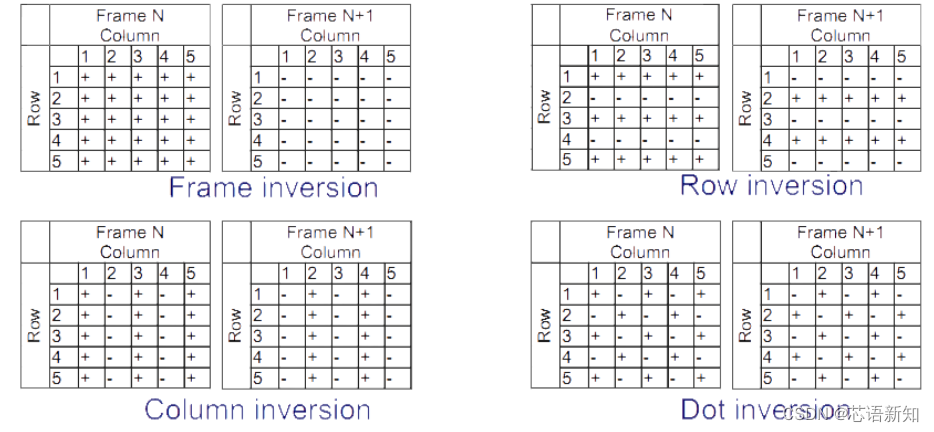

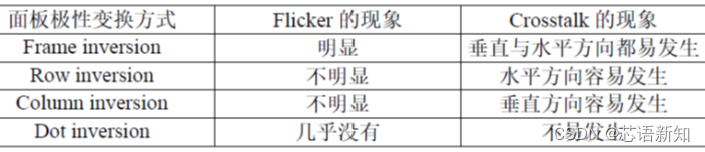

为了克服直流残留的问题，LCD采用了极性反转技术。这一技术确保在连续的帧或行扫描周期内，加在液晶分子上的电场方向定期翻转。极性反转主要有几种模式：

帧反转（Frame Inversion）：整个屏幕的电场方向每隔一帧时间翻转一次，这种方法简单，但可能导致明显的闪烁感。
行反转（Row Inversion）：每一行的电场方向与前一行相反，减少闪烁但增加了复杂性和功耗。
列反转（Column Inversion）：每一列的电场方向与前一列相反，效果与行反转类似。
点反转（Dot Inversion或Pixel Inversion）：每个像素点（或亚像素）的电场方向与其相邻像素点相反，这是最彻底的反转策略，几乎消除了闪烁和残像问题，但对驱动电路的要求最高，功耗也最大。

极性反转策略的选择取决于显示品质、功耗限制以及成本等因素。通过这种动态改变电场极性的方法，LCD能够有效地避免直流残留现象，延长屏幕使用寿命，保证图像质量的稳定性和一致性。

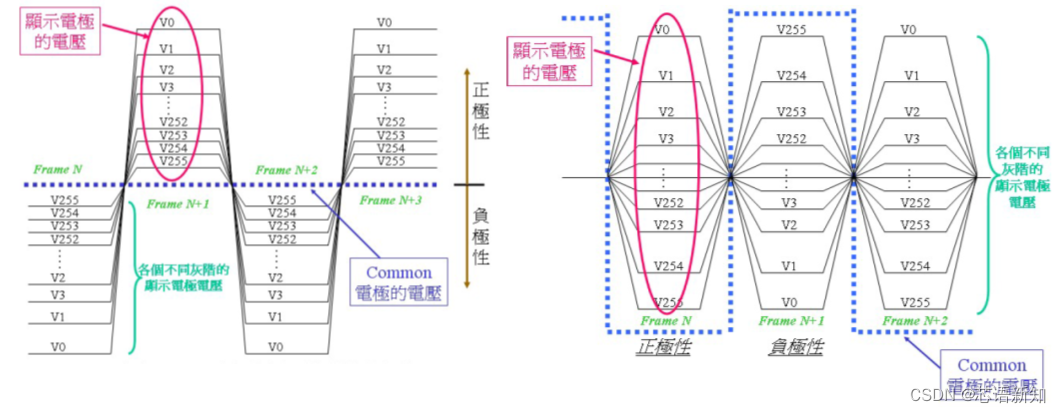

在显示某一特定灰度时，显示电极的电压有时高于Common电极电压，有时低于Common电极电压，只要显示电极电压与Common电极电压的差值的绝对值一致，得到的灰度就一致。即使一直显示同一画面，LCD Cell的偏置也不会固定在同一电压，而是正负极性一直在变化。
