I.MX6UL核心模块使用连载-WIFI测试 （八）

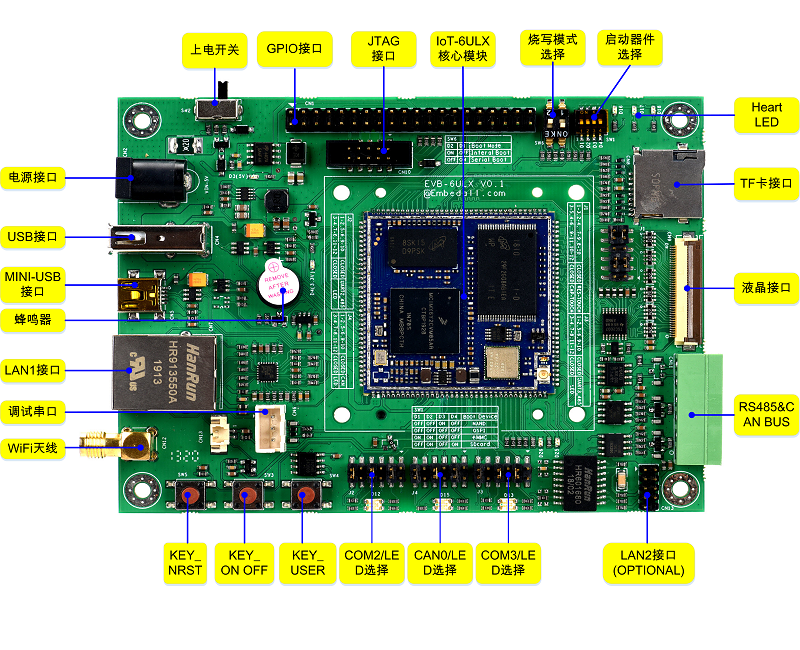

以下内容已经在Iot-6ULX/EVB-6ULX平台上验证通过，Iot-6ULX/EVB-6ULX介绍如下：



7. WIFI测试

IoT-6ULx核心板板载WIFI+BT模块AP6214A，支持WIFI和蓝牙功能。底板上搭载了一路天线接口，可用于连接天线，增强无线信号。测试WIFI功能之前，在开发板上接入WIFI模块的天线。

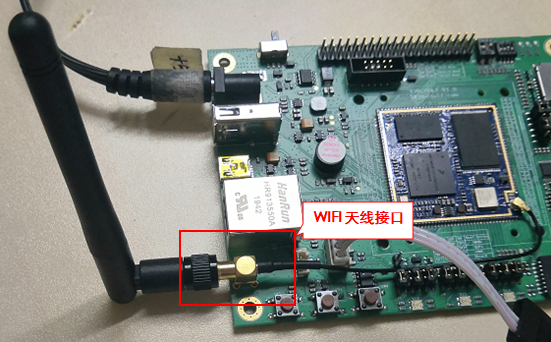

WIFI天线接口示意图

WIFI模块的驱动未集成到linux内核镜像中，在linux启动过程中检测到设备才会加载驱动。如果系统启动之后驱动未加载，则需要执行指令通过modprobe安装模块驱动。

root@embfly ~# modprobe brcmfmac                 //通过modprobe安装驱动

使用ifconfig指令来显示网络。

root@embfly ~# ifconfig                            //查看网络信息

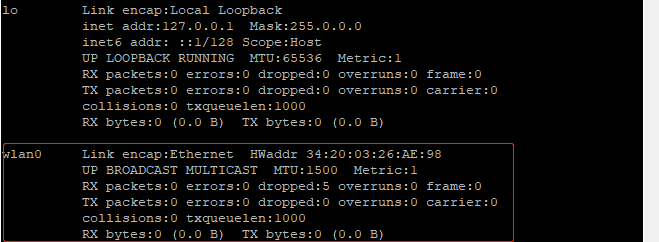

                                                                       查看WIFI网络信息

wlan0是WIFI网络节点，能够在网络配置信息中查询到该节点，表明驱动已经正确加载。此时网络没有获取IP信息，还不可用，需要对网络进行配置连接。

7.1 网络连接配置

配置无线网络，需要用到wpa_supplicant工具。wpa_supplicant是linux系统下一个非常强大的无线网卡管理程序，它是WPA（WIFI网络安全接入点）的应用层认证客户端，负责完成认证相关的登录、加密等工作。

首先，我们需要将要连接的无线网络的相关信息做成一个配置文件，放到文件系统中，以便连接网络的时候可以读取到网络的信息。在我们的配套系统中，已经做了一个配置文件wpa_supplicant.conf，放在etc目录下，执行以下指令查看配置信息：

root@embfly ~# cat /etc/wpa_supplicant.conf              看etc目录下的wpa_supplicant.conf文件

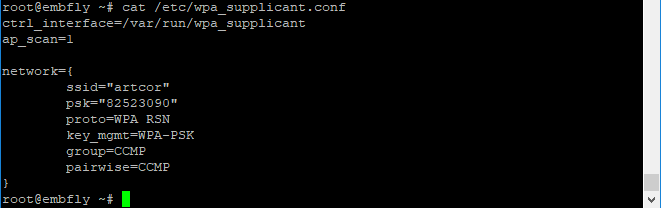

                                                      查看无线网络配置文件

在终端的显示信息中，network={ }括号中的内容是无线网络的具体配置信息。以下对配置参数进行简单说明：

• ssid="artcor"，无线网络名称。
• psk="82523090"，加密的无线网络密码。
• proto=WPA RSN，网络协议。
• key_mgmt=WPA-PSK，认证密钥管理协议。
• group=CCMP，组密钥加密方式。
• pairwise=CCMP，对密钥加密方式。

用户在测试WIFI过程中，需要将配置文件中的无线网络名称（ssid）和网络密码（psk）修改成自己所要连接的无线网络的名称和密码，其他的参数可不用修改。

执行以下指令进入配置文件的编辑界面:

root@embfly ~# vi /etc/wpa_supplicant.conf                   //编辑etc目录下的wpa_supplicant.conf文件

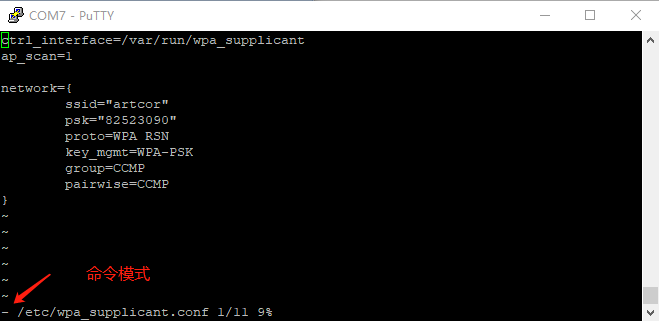

                                                      进入vi编辑器命令模式

输入vi指令后，自动进入到vi编辑器的命令模式。此时，单击键盘的“i”键，切换到编辑模式，则可以开始修改文件中的内容。

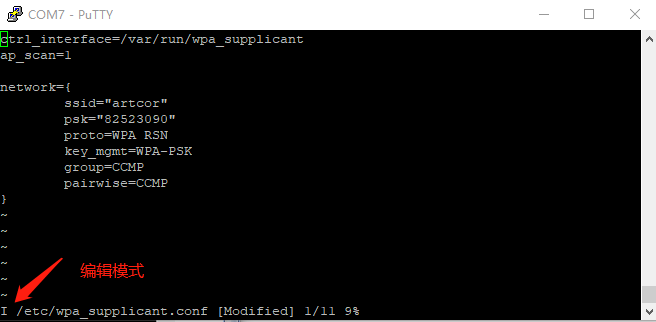

                                                         进入vi编辑器编辑模式

配置信息修改完成以后，单击键盘的“Esc”键，切换到命令模式，输入“:wq”，就可以保存修改信息并退出vi编辑器。然后可以通过cat指令查看文件信息是否正确修改：

root@embfly ~# cat /etc/wpa_supplicant.conf                 //查看etc目录下的wpa_supplicant.conf文件

网络配置文件修改好了以后，通过wpa_supplicant工具连接配置文件中的无线网络，执行以下指令：

root@embfly ~# wpa_supplicant -i wlan0 -c /etc/wpa_supplicant.conf -B

其中“-i”代表指定网口，“-c”代表根据配置文件执行，“-B”代表在后台执行进程。

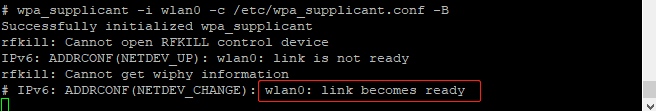

                                                              连接无线网络

根据终端信息，wlan0已经连接上网络。使用ifconfig指令来查看wlan0是否已正确获取IP。如果wlan0未能获取IP，通过udhcpc命令获取：

root@embfly ~# ifconfig                            //查看网络信息

root@embfly ~# udhcpc -i wlan0                    //获取wlan0的IP

wlan0获取到IP以后，接下来就可以开始网络测试了。

7.2 网络连通性测试

通过ping指令测试网络的连通性。

ping与开发板连接的主机，本次测试中，我们的主机IP为192.168.0.6。用户在测试过程中将指令中的IP更换成自己的主机IP即可。测试过程按“Ctrl+c”终止ping指令。

root@embfly ~# ping 192.168.0.6 -I wlan0         //用wlan0 ping 主机192.168.0.6

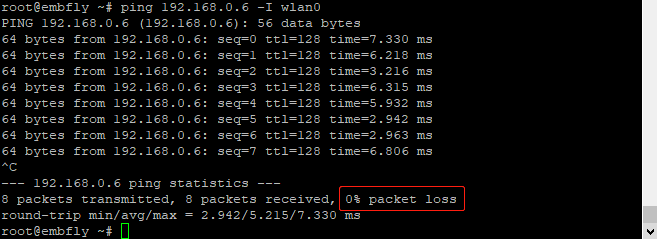

                                                              wlan0连通性测试

ping测试结束以后，查看终端信息，没有丢包，说明网络连接性良好。

ping百度，测试是否能上网。测试过程按“Ctrl+c”终止ping指令。

root@embfly ~# ping www.baidu.com -I wlan0               //用wlan0 ping百度

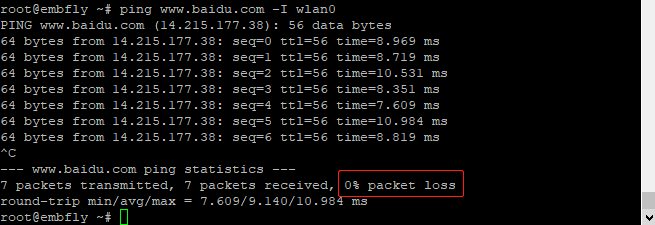

 WIFI上网测试

ping测试结束以后，查看终端信息，没有丢包，说明网络连接性良好。

7.3 TCP/UDP带宽测试

带宽测试使用iperf3工具。有关于iperf3工具的安装以及使用信息请查阅章节4.6.2的内容，在此不再赘述。

在主机端打开Powershell窗口：

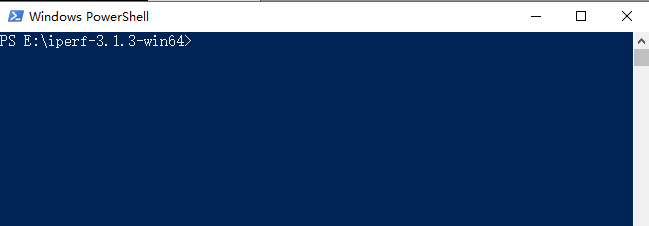

                                                             Powershell窗口界面

在Powershell窗口的执行以下指令，打开iperf3工具：

PS E:\iperf-3.1.3-win64> .\iperf3 -s

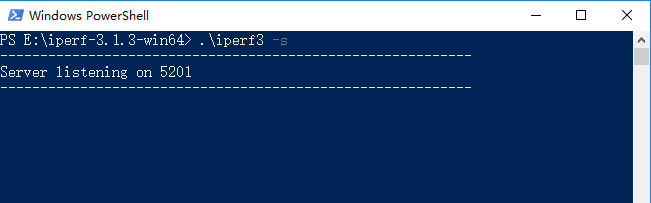

                                                                          打开iperf3工具

此时，主机端作为服务器，开发板作为客户端，可以进行网络带宽测试。

开始iperf3测试前，为免受干扰，先将无关的网络设备关闭，只保留要测试的设备。现在我们测试的是wlan0，如果eth0有连接，就先将其关闭。

root@embfly ~# ifconfig eth0 down                  //关闭eth0，down表示关闭

关闭无关网络后，执行以下指令，测试TCP带宽，本次测试主机IP为192.168.0.6：

root@embfly ~# iperf3 -c 192.168.0.6 -t 10 -4     //测试TCP带宽，时长10s，IPv4标准

测试过程中，超级终端和Powershell窗口都会打印相关信息，如下图所示：

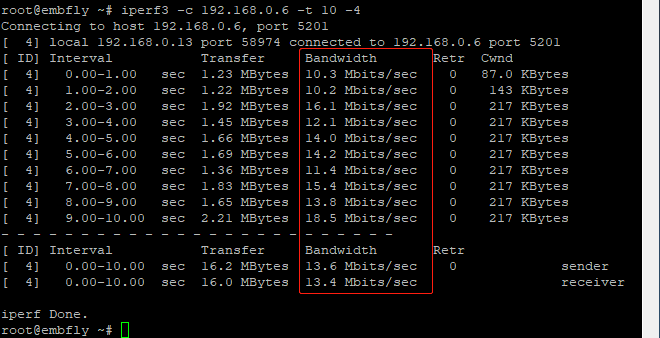

                                                   测试TCP带宽终端显示

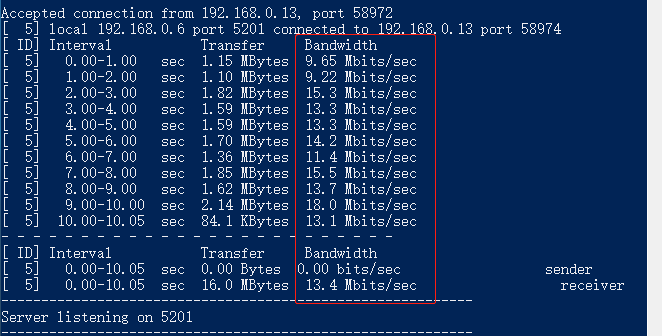

                                                      测试TCP带宽Powershell显示

TCP默认以最大带宽测试，WIFI的TCP带宽跟网络性能有关。

执行以下指令，测试UDP带宽，本次测试主机IP为192.168.0.6：

root@embfly ~# iperf3 -c 192.168.0.6 -u -t 10 -4            //测试UDP带宽，时长10s，IPv4标准

测试过程中，超级终端和Powershell窗口都会打印相关信息，如下图所示：

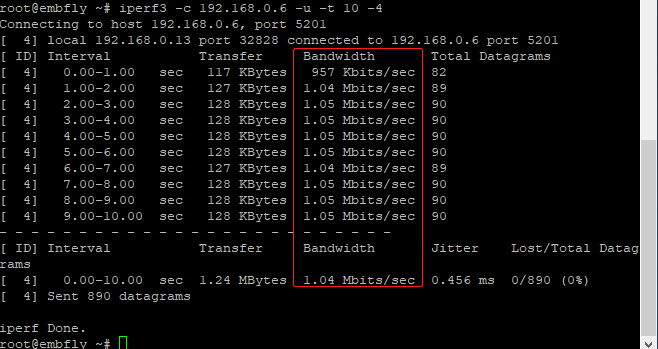

                                                   测试UDP带宽终端显示

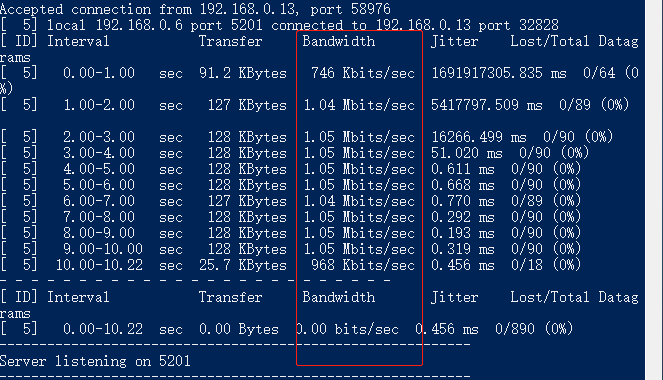

                                                   测试UDP带宽Powershell显示

UDP默认带宽1Mbit/sec，测试值越接近理论值表示测试结果良好。
