（盈鹏飞嵌入式SBC-T113全志T113-i主板）-USB OTG接口使用（通过ADB工具上传和下载文件）

SBC-T113产品特性：

• 采用Allwinner公司Cortex-A7双核T113-i处理器，运行最高速度为1.2GHZ；
• 内置64位玄铁C906 RISC-V CPU和 DSP，提供高效的计算能力；
• 支持1080P 视频编码，多格式1080P 60fps视频解码 (H.265,H.264, MPEG-1/2/4)
• 支持LVDS/MIPI-DSI，分辨率最高1920x1080；
• 支持512-1G  Bytes DDR3 SDRAM；
• 支持SPI NAND启动和存储（256MB默认；512MB可选）；可选EMMC启动和存储（ 4G默认；8GB可选）；
• 支持4路USB2.0 HOST和1路OTG，1路I2C，6路UART（RS232）， 1路PWM(应用于背光)
• 支持双路CAN BUS通信
• 支持双路以太网,一路10/100M;一路10/100/1000M;
• 标准3.5寸主板， 尺寸为:146*102MM

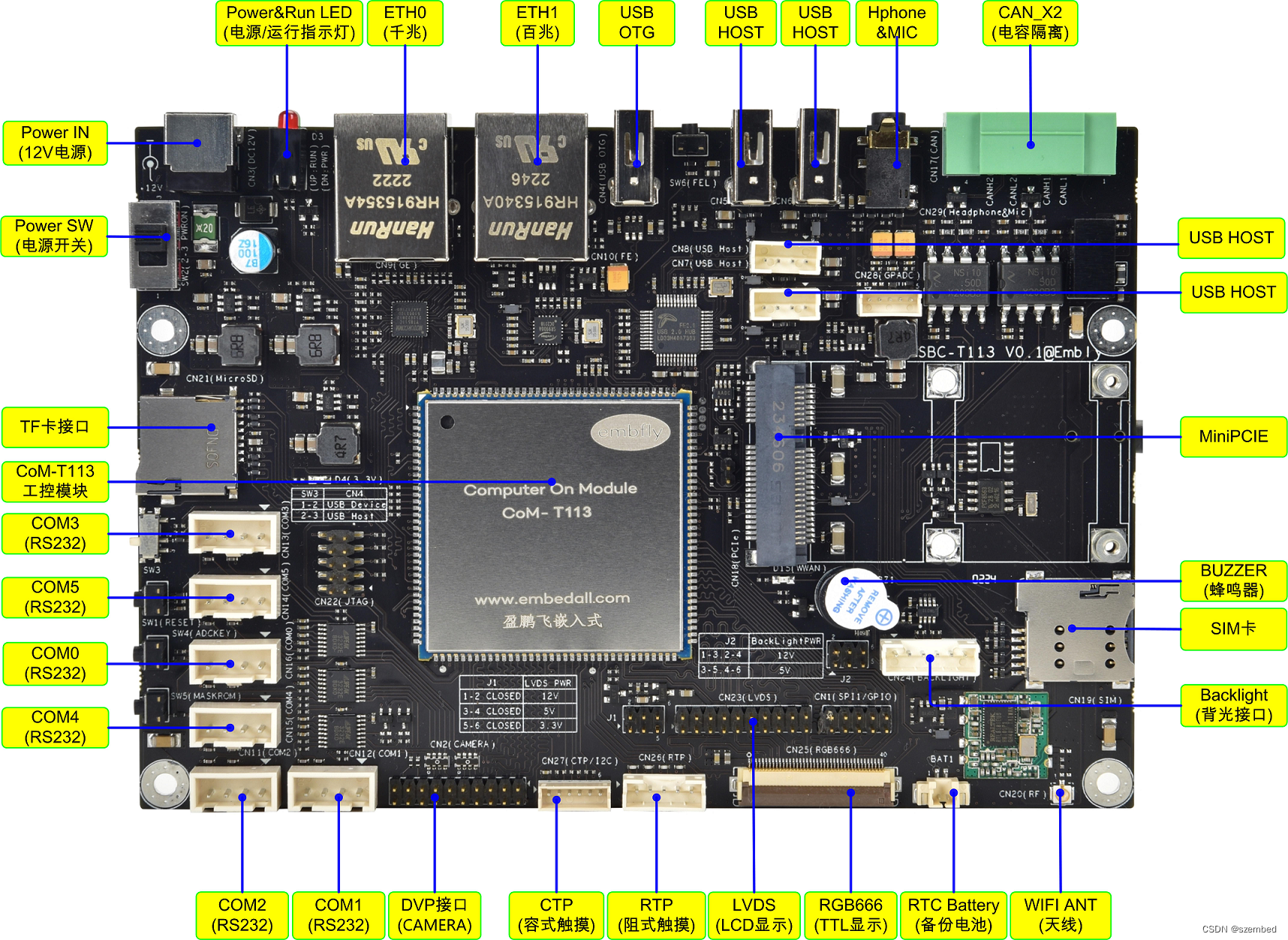

SBC-T113功能评估图：

以下为USB OTG接口使用（通过ADB工具上传和下载文件）：

什么是USB OTG接口呢？用一句话概括是既可以作为USB Host，也可以作为USB Device的一种接口。如果作为USB Host接口，可以按照3.4.1章节进行测试。本章节重点是介绍如何实现Host功能和Device功能的切换。在没有介绍前，我们简单介绍下SBC-T113上USB OTG接口的位置和性能。

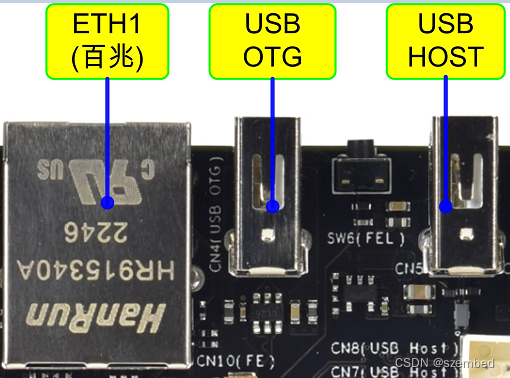

SBC-T113的USB OTG接口设计比较特殊，它采用TYPE-A接口（见下图CN4）。这么做的好处是可以方便实现USB Host功能。另外该接口的通信速度是Highspeed(480Mbps)。

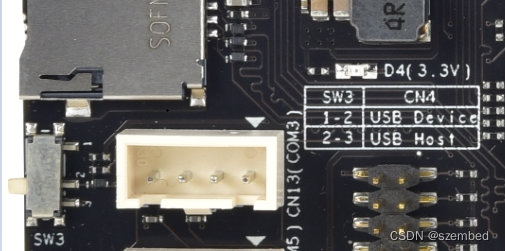

SBC-T113设计了一个USB OTG功能选择开关SW3。SW3位于1-2时，USB OTG接口作为USB Device使用；SW3位于2-3时，USB OTG接口作为USB Host使用。

1）设置为USB Host时，终端串口的信息如下：

root@T113-Embfly:~# [  171.034038]

[  171.034038] insmod_host_driver

[  171.034038]

[  171.040785] [ehci0-controller]: sunxi_usb_enable_ehci

[  171.046482] [sunxi-ehci0]: probe, pdev->name: 4101000.ehci0-controller, sunxi_ehci: 0xc0eb7be0, 0x:e08ed000, irq_no:3c

[  171.058978] sunxi-ehci 4101000.ehci0-controller: 4101000.ehci0-controller supply hci not found, using dummy regulator

[  171.070992] debugfs: Directory '4101000.ehci0-controller-hci' with parent 'reg-dummy-regulator-dummy' already present!

[  171.084411] sunxi-ehci 4101000.ehci0-controller: EHCI Host Controller

[  171.091683] sunxi-ehci 4101000.ehci0-controller: new USB bus registered, assigned bus number 3

[  171.102004] sunxi-ehci 4101000.ehci0-controller: irq 60, io mem 0x04101000

[  171.134044] sunxi-ehci 4101000.ehci0-controller: USB 2.0 started, EHCI 1.00

[  171.143105] hub 3-0:1.0: USB hub found

[  171.147590] hub 3-0:1.0: 1 port detected

[  171.154697] [ohci0-controller]: sunxi_usb_enable_ohci

[  171.160384] [sunxi-ohci0]: probe, pdev->name: 4101400.ohci0-controller, sunxi_ohci: 0xc0eb7e70

[  171.170583] sunxi-ohci 4101400.ohci0-controller: 4101400.ohci0-controller supply hci not found, using dummy regulator

[  171.182594] debugfs: Directory '4101400.ohci0-controller-hci' with parent 'reg-dummy-regulator-dummy' already present!

[  171.194898] sunxi-ohci 4101400.ohci0-controller: OHCI Host Controller

[  171.202182] sunxi-ohci 4101400.ohci0-controller: new USB bus registered, assigned bus number 4

[  171.212183] debugfs: Directory 'sunxi-ohci' with parent 'ohci' already present!

[  171.220488] sunxi-ohci 4101400.ohci0-controller: irq 61, io mem 0x04101400

[  171.299286] hub 4-0:1.0: USB hub found

[  171.303657] hub 4-0:1.0: 1 port detected

[  171.468163] sunxi-ehci 4101000.ehci0-controller: ehci_irq: highspeed device connect

[  171.744035] usb 3-1: new high-speed USB device number 2 using sunxi-ehci

[  171.947418] usb-storage 3-1:1.0: USB Mass Storage device detected

[  171.958976] scsi host0: usb-storage 3-1:1.0

[  173.035197] scsi 0:0:0:0: Direct-Access      USB      SanDisk 3.2Gen1 1.00 PQ: 0 ANSI: 6

[  173.046832] sd 0:0:0:0: [sda] 120164352 512-byte logical blocks: (61.5 GB/57.3 GiB)

[  173.069234] sd 0:0:0:0: [sda] Write Protect is off

[  173.074744] sd 0:0:0:0: [sda] Mode Sense: 43 00 00 00

[  173.081548] sd 0:0:0:0: [sda] Write cache: disabled, read cache: enabled, doesn't support DPO or FUA

[  173.130664]  sda: sda1

[  173.149286] sd 0:0:0:0: [sda] Attached SCSI removable disk

[  173.304465] FAT-fs (sda1): Volume was not properly unmounted. Some data may be corrupt. Please run fsck.

从信息中看到，一个U盘插在该接口上，U盘的品牌是“SanDisk 3.2Gen1”。

2）设置为USB Device时，终端串口的信息如下：

root@T113-Embfly:~# [  151.194041]

[  151.194041] rmmod_host_driver

[  151.194041]

[  151.200702] [ehci0-controller]: sunxi_usb_disable_ehci

[  151.206512] [sunxi-ehci0]: remove, pdev->name: 4101000.ehci0-controller, sunxi_ehci: 0xc0eb7be0

[  151.216410] sunxi-ehci 4101000.ehci0-controller: remove, state 4

[  151.223171] usb usb3: USB disconnect, device number 1

[  151.231433] sunxi-ehci 4101000.ehci0-controller: USB bus 3 deregistered

[  151.243974] [ohci0-controller]: sunxi_usb_disable_ohci

[  151.250291] [sunxi-ohci0]: remove, pdev->name: 4101400.ohci0-controller, sunxi_ohci: 0xc0eb7e70

[  151.260458] sunxi-ohci 4101400.ohci0-controller: remove, state 4

[  151.267477] usb usb4: USB disconnect, device number 1

[  151.279358] sunxi-ohci 4101400.ohci0-controller: USB bus 4 deregistered

3）设置为USB Device时，通过ADB工具把编译好程序上传到主板

设置为USB Device时，最重要的功能就是通过ADB工具把编译好程序上传到主板。方便应用程序的黑盒调试。

要实现通过ADB上传文件到主板，首先要确认主板上/etc/init.d/rcS文件中，这个脚本 “/etc/adb_conf.sh start&” 要恢复工作（一般用vi直接编辑即可），见下图：

adb_conf.sh恢复正常工作后，通过USB线（Type-A转Type-A）把开发主机和SBC-T113的OTG接口连接起来，出现如下信息表示正常：

root@T113-Embfly:~# [  203.731813] sunxi_set_cur_vol_work()398 WARN: get power supply failed

[  203.818326] android_work: sent uevent USB_STATE=CONNECTED

[  203.928644] configfs-gadget gadget: high-speed config #1: c

[  203.935258] android_work: sent uevent USB_STATE=CONFIGURED

[  210.542465] adbd (2501): /proc/2501/oom_adj is deprecated, please use /proc/2501/oom_score_adj instead.

此时，可以通过adb把主机上的文件上传到主板，也可以通过adb下载文件到本地计算机，先通过如下图片指令“adb shell”查看下是否adb和主板通信正常：

出现”daemon started successfully”，表示工作正常。同时输入ls指令可以看到主板根文件系统中的相关文件。

通过adb上传和下载文件的相关指令如下：

adb pull <手机路径>   <本机路径>  从手机中拉取信息到本地电脑上

adb push <本机路径>  <手机路径>  从本地电脑推送信息到手机上

下图中是演示上传test.txt文件到主板，指令是：adb push d:/test /,

这个指令的意思是把开机主机D盘中的test.txt文件上传到主板的根目录下。

通过ls指令查看主板根目录下是否有刚刚上传的文件

root@T113-Embfly:/# ls -al

total 84

drwxr-xr-x   23 root     root          4096 Jan  1 00:06 .

drwxr-xr-x   23 root     root          4096 Jan  1 00:06 ..

-rw-------    1 root     root             8 Jan  1 00:06 .bash_history

-rw-r--r--    1 root     root          1336 Feb  3  2024 THIS_IS_NOT_YOUR_ROOT_FILESYSTEM

drwxr-xr-x    2 root     root          4096 Feb 27  2024 bin

drwxr-xr-x   13 root     root          2980 Jan  1 00:00 dev

drwxrwxr-x    5 root     root          4096 Feb 27  2024 embfly_test

drwxr-xr-x   20 root     root          4096 Jan  1 00:00 etc

drwxr-xr-x    3 root     root          4096 Feb  3  2024 home

lrwxrwxrwx    1 root     root            11 Feb 27  2024 init -> bin/busybox

drwxr-xr-x    8 root     root          4096 Feb 27  2024 lib

lrwxrwxrwx    1 root     root             3 Feb  3  2024 lib32 -> lib

drwxr-xr-x    2 root     root          4096 Feb 27  2024 libexec

lrwxrwxrwx    1 root     root            11 Feb  3  2024 linuxrc -> bin/busybox

drwx------    2 root     root          4096 Jan  1 00:00 lost+found

drwxr-xr-x    2 root     root          4096 Sep  6  2023 media

drwxr-xr-x    2 root     root          4096 Sep  6  2023 mnt

drwxr-xr-x    2 root     root          4096 Sep  6  2023 opt

dr-xr-xr-x   87 root     root             0 Jan  1 00:00 proc

-rwxrwxr-x    1 root     root          2259 Feb 27  2024 qt4.8.sh

drwxr-xr-x    2 root     root          4096 Sep  6  2023 root

drwxr-xr-x    8 root     root           400 Jan  1 00:00 run

drwxrwxr-x    5 root     root          4096 Feb 27  2024 runtime

drwxr-xr-x    2 root     root          4096 Feb 27  2024 sbin

dr-xr-xr-x   12 root     root             0 Jan  1 00:00 sys

drwxr-xr-x    3 root     root          4096 Jan  1 00:00 system

-rw-rw-rw-    1 root     root             0 Apr 17  2024 test.txt

drwxrwxrwt    4 root     root           140 Jan  1 00:00 tmp

drwxr-xr-x    9 root     root          4096 Feb 27  2024 usr

drwxr-xr-x    5 root     root          4096 Feb  3  2024 var

root@T113-Embfly:/#
