IC载带（Carrier Tape）的分类

1、概念

       载带，指在一种应用于电子包装领域的带状产品，它具有特定的厚度，在其长度方向上等距分布着用于承放电子元器件的孔穴(亦称口袋)和用于进行索引定位的定位孔。

2、用途

       载带主要应用于电子元器件贴装工业。芯片载带为芯片提供服务，使芯片正确安放在槽中，载带是芯片的支撑体，可以算是一种特殊的“容器”。

       它配合盖带(上封带)使用，将IC、电阻、电容、电感、连接器、振荡器、晶体管、二极管等电子元器件承载收纳在载带的口袋中，并通过在载带上方封合盖带形成闭合式的包装，用于保护电子元器件在运输途中不受污染和损坏。

       电子元器件在贴装时，盖带被剥离，自动贴装设备通过载带索引孔的精确定位，将口袋中盛放的元器件依次取出，并贴放安装在集成电路板（PCB板）上。

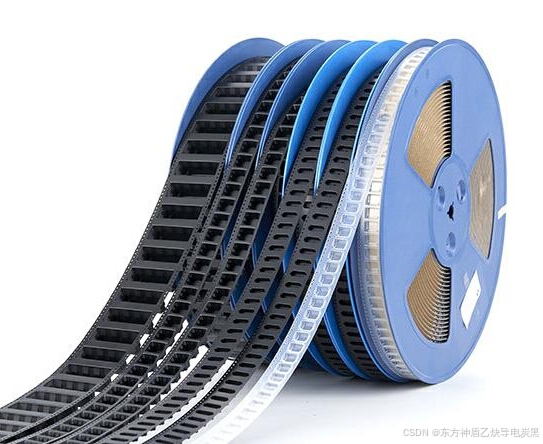

       载带一般以卷带盘（Reel）包装的形式为主。

3、按宽度分类

       根据包装承载的电子元器件的大小不同，载带也分为不同的宽度。常见的宽度有8mm、12mm、6mm、24mm、32mm、44m、56mm等。

       随着电子市场的发展，芯片有越来越小的趋势，载带也相应的向精密的方向发展，市场上已经有4mm宽度的载带供应。

4、按功能分类

       为了保护电子元器件不被静电损伤，一些精密的电子元器件对载带的抗静电级别有明确要求。根据抗静电级别的不同，载带可以分为三种：导电型、抗静电型（静电耗散型）和绝缘型。

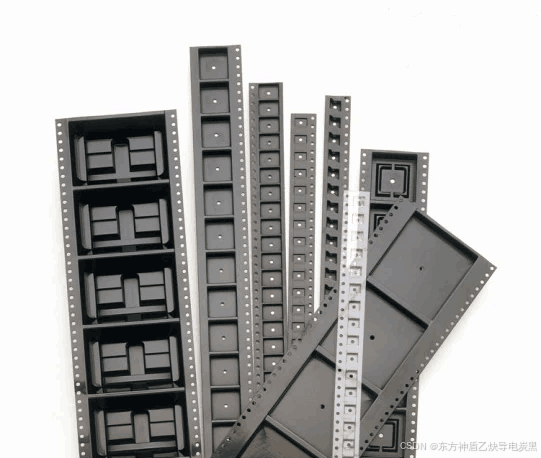

5、按口袋的成型特点分类

       分为压纹载带和冲压载带。

       压纹载带是指通过模具压印或者吸塑的方法使载带材料的局部产生拉伸，形成凹陷形状的口袋，这种载带可以根据具体需要，成型不同大小的口袋以适应所盛放的电子元器件的尺寸。

       冲压载带是指通过模具冲切形成穿透或半穿透口袋，这种载带能够盛放的电子元器件的厚度受载带本身厚度限制，一般只能用于包装较小的元器件。

6、按载带材质分类

       载带的材质主要包括两类：塑料（聚合物）和纸质。

       压纹载带主要是塑料材料构成，市场上的主流是PC（聚碳酸酯）载带，PS（聚苯乙烯）和ABS（丙烯腈-丁二烯-苯乙烯共聚树脂）载带，此外也有少量的PET（聚对苯二甲酸乙二醇酯）、APET（非结晶化聚对苯二甲酸乙二醇酯）、HIPS（高抗冲聚苯乙烯）等材料制备的载带。

       冲压载带主要是纸质材料或者PE（聚乙烯）复合材料制备。

7、按照载带的用途分类

       IC专用载带、晶体管专用载带、贴片LED专用载带、贴片电感专用载带、综合类SMD载带、贴片电容专用载带、SMT连接器专用载带等。

8、按载带的成型方式分类

       根据口袋的成型方式，可以分为间歇式（平板模压式）和连续式（辊轮旋转式）两种成型方式。

       对于间歇式成型方式，更适合用来制备大尺寸的口袋。

       和间歇式相比，通常连续式的成型方法尺寸稳定性更好，产品尺寸精度更高。

备注：乙炔炭黑非常适合高端载带，包括对光滑度要求较高的IC载带。
