1.什么是正交脉冲信号

正交脉冲信号是正交信号和脉冲信号两个概念的叠加。
脉冲信号是随时间不连续，离散的信号，比较典型的脉冲信号是方波。
正交信号是相位相差90度的，幅度，周期等无差别的两个信号。这样的两个信号，它们相乘的积分为0，数学上叫“正交性”。

2.正交信号，相位差90度。为什么相位差90度，叫正交信号？

正交信号之所以被称为“正交”，是因为两个信号在数学上满足正交性条件，即它们的乘积在一个完整周期内的积分为零。相位差90度（即π/2弧度）的正弦和余弦信号是典型的正交信号，具体原因如下：

1. 数学上的正交性
在信号处理中，两个信号
x(t)和y(t)被称为正交，若它们满足：

其中T为信号的周期。
对于相位差90度的正弦和余弦信号：

它们的乘积在一个周期内的积分为：

这表明它们的相关性为零，符合正交性定义。

2. 几何意义上的正交性
复数平面表示：
正交信号可以表示为复数形式：

sin(ωt)分别对应实部和虚部，在复平面上构成垂直的坐标轴（类似直角坐标系的x轴和y轴）。

向量空间类比：
若将信号视为向量，相位差90度的信号在信号空间中彼此垂直，类似于二维平面中垂直的坐标轴。

3. 工程应用中的正交性
(1) 信号传输的独立性
调制技术（如QAM）：
在正交幅度调制（QAM）中，两路相位差90度的载波（I路和Q路）可独立传输数据，互不干扰，从而提高频谱利用率。

I路（In-phase）：cos(ωt)

Q路（Quadrature）：sin(ωt)

解调分离：
接收端通过正交相干解调，可分离出两路信号，避免串扰。

(2) 正交频分复用（OFDM）
在OFDM系统中，子载波间隔为符号周期的倒数，确保各子载波正交，从而高效利用带宽。

4. 物理意义的直观理解
能量互不叠加：
正交信号的功率在时域上不重叠，总功率为各信号功率之和，避免相互影响。
例如，两个正交信号叠加后的总功率为：

抗干扰能力：
正交信号在噪声环境中更易分离，提升通信系统的可靠性。

总结
关键点 说明
数学正交性 相位差90度的信号满足积分正交条件，相关性为零。
几何正交性 在复数平面或向量空间中，二者垂直，类似于坐标轴。
工程应用优势 独立传输、高效频谱利用、抗干扰性强。
物理意义 能量互不叠加，系统总功率为各分量之和。
因此，“正交信号”的命名既源于其数学性质，也因其在工程应用中的高效性和独立性。

3.正交脉冲信号对电机的作用

交脉冲信号（Quadrature Pulse Signal）对电机的主要作用是提供精确的位置、速度和方向控制，其核心机制基于两路相位差为90°的脉冲信号（A相和B相），以及可能的零位信号（Z相）。

1. 位置和速度测量
原理：正交脉冲信号通过两路相位差为90°的脉冲信号（A相和B相）来测量电机的位置和速度。
作用：
位置测量：通过计数脉冲数量，可以精确测量电机的旋转角度或位移。
速度测量：通过计算单位时间内脉冲的数量，可以确定电机的转速。
优势：由于两路信号的相位差，可以通过检测信号的领先或滞后关系，判断电机的旋转方向。

2. 方向判断
原理：A相和B相的相位关系决定了电机的旋转方向。
作用：
当A相超前B相90°时，电机顺时针旋转。
当B相超前A相90°时，电机逆时针旋转。
优势：无需额外的方向信号，仅通过两路正交信号即可实现方向判断。

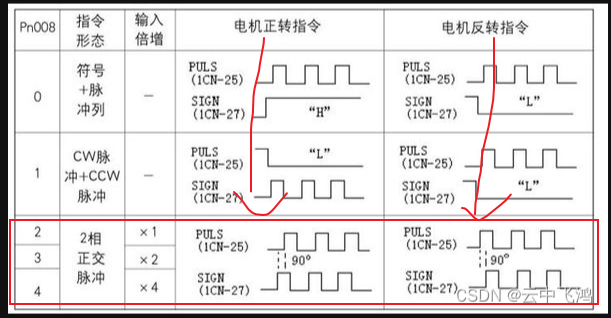

如图，A和B通过 谁比谁相位超90度，来决定电机运动方向。

3. 提高控制精度
原理：正交脉冲信号可以通过四倍频技术提高分辨率。
作用：
在每个脉冲周期内，检测A相和B相的上升沿和下降沿，从而将脉冲数量增加四倍。
例如，一个2500线的编码器，通过四倍频后，每转一圈可以产生10000个脉冲，分辨率提高到0.036度。
优势：显著提高了位置和速度的测量精度，适用于高精度控制场合。

4. 零位校准
原理：正交脉冲信号通常伴随一个零位信号（Z相），每转一圈产生一个脉冲。
作用：
用于电机的绝对位置校准，确保电机在每次启动时都能回到已知的初始位置。
在断电或丢失位置信息后，可以通过Z相信号重新校准位置。
优势：提高了系统的可靠性和稳定性，避免了因位置丢失导致的控制误差。

5. 应用场景
伺服电机控制：正交脉冲信号广泛用于伺服电机的位置、速度和扭矩控制，特别是在需要高精度和快速响应的场合。
步进电机控制：通过正交脉冲信号，可以精确控制步进电机的步进角度和方向，实现平滑的运动控制。
机器人和自动化设备：在机器人关节、数控机床、自动化生产线等设备中，正交脉冲信号用于实现精确的运动控制。

6. 实现方式
硬件实现：通过编码器（如光电编码器、磁编码器）生成正交脉冲信号，直接输入到电机驱动器或控制器中。
软件实现：在控制器中，通过定时器或编码器接口模块，对正交脉冲信号进行计数和方向判断，进而控制电机的运行。

总结
正交脉冲信号通过两路相位差为90°的脉冲信号（A相和B相），以及可能的零位信号（Z相），为电机提供了精确的位置、速度和方向控制。其核心优势在于：

高精度：通过四倍频技术提高分辨率。
方向判断：无需额外信号，仅通过两路信号即可实现方向控制。
零位校准：通过Z相信号实现绝对位置校准，提高系统可靠性。

正交脉冲信号在伺服电机、步进电机、机器人和自动化设备等领域具有广泛应用，是实现高精度运动控制的关键技术之一。
